WorksheetsRendimiento Volumétrico en Motores de Combustión Interna
Total questions: 99
Worksheet time: 50mins
¿Qué papel juega el rendimiento volumétrico en el desarrollo de potencia de los motores de combustión interna alternativos (MCIA)?
Un papel fundamental
Un papel secundario
No tiene importancia
Solo afecta el torque
Durante la fase de compresión en un motor de combustión interna, el pistón sube y el combustible y el aire se _________.
comprimen
enfrían
evaporan
mezclan
El flujo cumple un rol esencial en el funcionamiento del motor de combustión interna porque:
Permite una mejor combustión, mejora la relación de compresión y aumenta el torque.
Reduce la fricción interna y disminuye la temperatura del motor.
Aumenta el consumo de combustible y reduce la eficiencia.
Disminuye la cantidad de aire en la mezcla y baja el rendimiento.
¿Qué requieren los MCIA para el proceso de combustión?
Una mezcla de aire y combustible.
Solo aire puro.
Solo combustible líquido.
Energía eléctrica directa.
¿El cilindro se llena completamente con mezcla fresca en proporción estequiométrica durante la carrera de admisión en la práctica?
Verdadero
Falso
¿Qué es el rendimiento volumétrico?
Es el cociente entre la mezcla real que ingresa versus la mezcla teórica que debería ingresar.
Es la cantidad de energía producida por el motor en un ciclo.
Es la relación entre la presión máxima y mínima en el cilindro.
Es el porcentaje de combustible quemado en la cámara de combustión.
¿Cuál es el rendimiento volumétrico promedio en motores de aspiración natural?
65%
85%
100%
50%
¿Cuál es la mejor condición posible de llenado en motores atmosféricos?
65%
85%
100%
50%
¿Qué tipo de motor puede superar el 100% de rendimiento volumétrico?
Motor de aspiración natural
Motor atmosférico
Motor con sobrealimentación
Motor eléctrico
¿Cuál es la analogía principal entre el funcionamiento de un motor y una jeringa médica según el texto?
A) Ambos funcionan por diferencia de presiones
B) Ambos utilizan electricidad
C) Ambos se llenan completamente
D) Ambos funcionan con agua
¿Qué elemento del motor actúa como el émbolo de la jeringa según la explicación?
El cilindro
El pistón
El carburador
El filtro de aire
Para superar la limitación de que el volumen interior nunca se llena completamente, se han desarrollado soluciones tecnológicas como: _________. (Menciona una)
Turbo compresores / Supercargadores / Distribuciones variables / Admisiones variables
Frenos de disco / Pastillas cerámicas / ABS / EBD
Faros LED / Luces halógenas / Xenón / DRL
Sensores de aparcamiento / Cámara de reversa / Asistente de carril / Control de crucero
¿Cuál de las siguientes NO es una solución tecnológica mencionada en el texto para superar la limitación de la eficiencia del proceso?
Turbo compresores
Supercargadores
Inyección directa
Admisiones variables
Completa la frase: El pistón crea _______ para aspirar la mezcla aire–combustible.
depresión
presión
calor
electricidad
¿cuántos gramos de aire se necesitan para combustionar 1 gramo de gasolina en una proporción estequiométrica?
12.495 gramos
14.7 gramos
10 gramos
0.85 gramos
Completa la frase: Para obtener el máximo aprovechamiento de potencia con mezclas ricas (lambda 0.85), se necesitan ______ gramos de aire por cada gramo de combustible.
12.495
14.700
10.000
15.500
¿Qué sucede con la potencia obtenible si el ingreso de aire es limitado, según el texto?
La potencia obtenible también será limitada.
La potencia obtenible aumentará indefinidamente.
La potencia obtenible no se ve afectada.
La potencia obtenible será infinita.
Analizando una curva de ensayo de torque y potencia, ¿qué sucede en el punto donde la potencia es máxima?
El torque es mínimo
El rendimiento volumétrico también es máximo
La presión media efectiva es mínima
Las RPM son bajas
Según el texto, el torque se hace máximo cuando la _______ es máxima.
presión media efectiva
temperatura del aceite
velocidad angular
relación de compresión
Observando el gráfico de la curva de torque y potencia, ¿a qué variable corresponde la línea azul?
Potencia
Torque
La potencia máxima en un motor se alcanza a revoluciones más altas porque:
El rendimiento volumétrico es óptimo a esas revoluciones.
El motor consume menos combustible a bajas revoluciones.
La temperatura del motor es más baja a altas revoluciones.
El par motor es máximo a bajas revoluciones.
¿Qué mejora el rendimiento térmico en los motores?
A) Aumenta el consumo de combustible
B) Mejora la eficiencia sin aumentar significativamente el consumo de combustible
C) Disminuye la eficiencia
D) Reduce la potencia
El aumento de potencia requiere mayor ingesta de combustible, incrementando el consumo. Esto se refiere al _________.
rendimiento volumétrico
ciclo de refrigeración
sistema de escape
presión atmosférica
Los motores turboalimentados tienen generalmente mayor consumo que los de aspiración natural, aunque esto se puede solucionar con sistemas de _________ y _________.
compresión variable e inyección directa
refrigeración líquida y carburación
encendido por chispa y filtro de aire
escape libre y doble árbol de levas
Según la Teoría de Admisiones Variables, ¿cuál es el rango de RPM de sintonización óptima en vehículos comerciales para máximo aprovechamiento?
2.000-3.500 RPM
1.000-1.800 RPM
3.600-4.500 RPM
4.500-6.000 RPM
Según la Teoría de Admisiones Variables, ¿para qué tipo de motores se debe optimizar la admisión para altas RPM, que pueden extenderse entre 6.500-10.000 RPM?
Vehículos comerciales
Motores de competición
Motocicletas urbanas
Motores eléctricos
¿Cuál es la característica principal del conducto largo y angosto en los múltiples de admisión?
Sintoniza a bajas y medias RPM y es típico de vehículos comerciales para uso doméstico.
Diseñado para desarrollar potencia a altas RPM.
Sintonización óptima de medias a altas revoluciones para aplicaciones deportivas.
Optimiza el torque en rangos de conducción deportiva.
¿Para qué tipo de aplicaciones está diseñado el conducto corto y ancho en los múltiples de admisión?
Uso doméstico
Aplicaciones deportivas
Conducción urbana
Vehículos comerciales
¿Qué combinan los múltiples variables?
Las peores condiciones de ambos mundos
Las mejores condiciones de ambos mundos: conducción doméstica y deportiva
Solo condiciones deportivas
Solo condiciones domésticas
¿Qué permiten variar los múltiples variables?
El color del motor
El largo y ancho de los conductos logrando sintonizaciones a bajas, medias y altas RPM
El tipo de combustible
La cantidad de aceite
Completa la frase: A bajas RPM, las mariposas están _______ en conductos cortos, forzando el flujo por conductos largos.
cerradas
abiertas
rotas
sucias
¿Qué sucede a altas RPM con las mariposas en los múltiples de admisión variables?
A altas RPM, las mariposas se abren permitiendo flujo por conductos anchos y cortos.
A altas RPM, las mariposas se cierran completamente impidiendo el flujo de aire.
A altas RPM, las mariposas se abren permitiendo flujo solo por conductos largos y estrechos.
A altas RPM, las mariposas alternan entre abrir y cerrar sin patrón definido.
Según la Teoría de Distribuciones Variables, ¿en qué carrera del ciclo Otto el pistón va de PMS a PMI y la válvula de admisión está abierta?
Admisión
Compresión
Explosión
Escape
Según la Teoría de Distribuciones Variables, ¿en qué carrera del ciclo Otto el pistón va de PMI a PMS y las válvulas están cerradas?
Compresión
Admisión
Escape
Expansión
Según la Teoría de Distribuciones Variables, ¿en qué carrera del ciclo Otto ocurre una explosión cerca del PMS por temperatura o chispa?
Combustión
Admisión
Escape
Compresión
Según la Teoría de Distribuciones Variables, ¿en qué carrera del ciclo Otto el pistón va de PMI a PMS y la válvula de escape está abierta?
Escape
Admisión
Compresión
Expansión
¿Qué significa AAA en el contexto del diagrama de distribución real?
Adelanto Apertura Admisión
Ajuste Automático de Aire
Avance de Apertura de Aire
Adelanto de Cierre de Admisión
¿Qué mejora el AAA (Adelanto Apertura Admisión)?
El llenado aprovechando la inercia del vaciado de gases
El cierre de la admisión
La evacuación de gases
El rendimiento volumétrico sin inercia
RCA significa ________ y aprovecha la inercia del aire para mejorar el rendimiento volumétrico.
Retraso Cierre Admisión
Recirculación de Aire
Refrigeración de Cilindros Automática
Regulación de Combustible Avanzada
¿Qué significa AE en el contexto de los parámetros del diagrama de distribución?
Avance Encendido
Ajuste Eléctrico
Aire Exterior
Análisis Energético
¿Cuál es la función principal del AAE (Adelanto Apertura Escape) en el diagrama de distribución?
Mejorar el rendimiento mecánico liberando presión antes del escape.
Reducir la temperatura del motor durante la admisión.
Aumentar la compresión en la cámara de combustión.
Retrasar la apertura de la válvula de admisión.
¿Qué parámetro aprovecha la inercia del vaciado para generar barrido de aspiración que beneficia la admisión?
RCE - Retrazo Cierre Escape
RCA - Retrazo Cierre Admisión
ACE - Adelanto Cierre Escape
AAA - Adelanto Apertura Admisión
¿Qué es el traslape valvular en el diagrama de distribución?
Tiempo con ambas válvulas abiertas simultáneamente. Conformado por AAA y RCE.
Momento en que ambas válvulas están completamente cerradas.
Periodo en el que solo la válvula de escape está abierta.
Intervalo en el que solo la válvula de admisión está abierta.
¿Qué permite la distribución variable en los motores?
Permite variar el diagrama para lograr funcionamiento óptimo a bajas-medias revoluciones y maximizar potencia a medias-altas RPM.
Permite reducir el tamaño del motor sin afectar el rendimiento.
Permite eliminar la necesidad de combustible en el motor.
Permite que el motor funcione únicamente a altas revoluciones.
¿En qué tipo de válvulas actúa principalmente la distribución variable?
En válvulas de admisión.
En válvulas de escape.
En válvulas de mariposa.
En válvulas de retención.
La distribución variable modifica los ángulos según las necesidades del motor.
Verdadero
Falso
¿Qué función principal cumple el Sistema VANOS (BMW) en los motores?
Varía la alzada de válvulas mediante motor eléctrico
Varía el avance de apertura de admisión, adelantando la apertura a altas vueltas
Levas principales para bajas-medias RPM
Controla la presión de aceite
¿Qué característica distingue al sistema Valvetronic (BMW)?
Varía la alzada de válvulas mediante motor eléctrico
Leva extra agresiva se conecta a altas vueltas
Controla la presión de aceite
Evolucionó al Doble VANOS
¿Cómo funciona el sistema VTEC (Honda) a altas revoluciones?
Varía la alzada de válvulas mediante motor eléctrico
Leva extra agresiva se conecta mediante presión de aceite
Controla la apertura de admisión
Modifica la apertura según RPM
¿En qué década fue creado el sistema VVT Original de Toyota?
1980
1990
2000
2010
¿Cuál es la principal diferencia en la gestión del aceite entre el VVT Original y el VVT-i Evolucionado?
El VVT Original usa presión hidráulica, mientras que el VVT-i usa una electroválvula controlada por sensores.
Ambos usan presión hidráulica.
Ambos usan electroválvula.
Ninguno gestiona el aceite.
El sistema VVT-i evolucionado fue lanzado en ________ y ofrece mejor llenado a altas RPM.
1996
2001
1989
2010

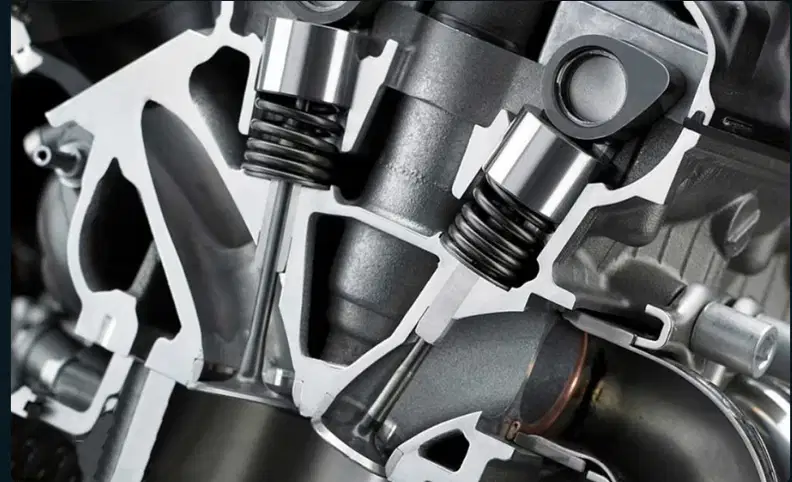

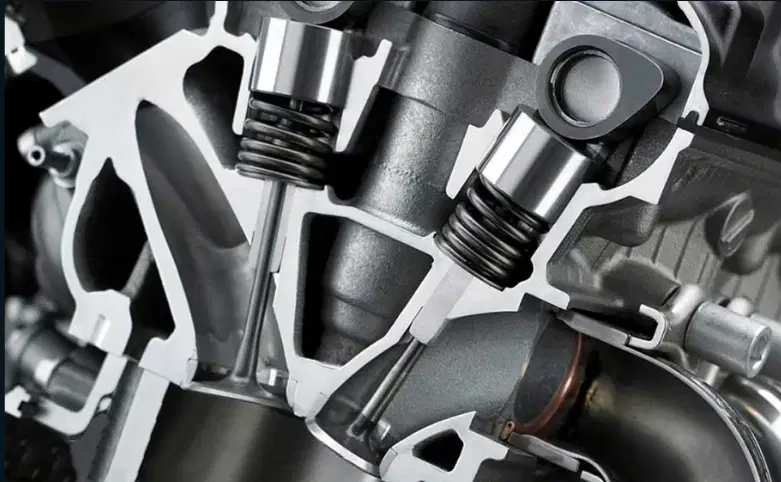

Según el texto, ¿qué optimiza el mecanizado de conductos de admisión y escape?
El rendimiento volumétrico
La temperatura del motor
El consumo de combustible
La presión atmosférica
¿De dónde proviene la turbulencia buscada en los conductos según el texto?
De la rugosidad en paredes
Del diseño y forma del conducto
De la temperatura del aire
De la presión interna
¿Cuál de los dos representa un flujo con menor distorsión en la capa límite?
LAMINAR FLOW
TURBULENT FLOW
CAÓTICO FLOW
OSCILANTE FLOW
Verdadero o falso: La turbulencia buscada en los conductos proviene principalmente de la rugosidad en las paredes.
Verdadero
Falso
¿Cuál de los siguientes tipos de turbulencia es utilizada por la mayoría de fabricantes y da buenos resultados en homogenización para bajas-medias RPM?
Turbulencia Swirl
Turbulencia Tumble
¿Para qué tipo de uso se emplea principalmente la Turbulencia Tumble?
Uso en la mayoría de fabricantes
Uso en competición
Complete la frase: La Turbulencia Swirl genera una turbulencia _______ al cilindro durante el descenso del pistón.
horizontal
vertical
radial
diagonal
Complete la frase: La Turbulencia Tumble genera una turbulencia _______ al cilindro durante la carrera de admisión.
vertical
horizontal
diagonal
circular
¿Cuál es el trabajo en la tapa de cilindros que consiste en la remoción de imperfecciones del proceso de fundición?
Eliminación de Defectos
Ajuste de Válvulas
Rectificado de Asientos
Instalación de Pernos
¿Cómo se llama el trabajo en la tapa de cilindros que implica la coincidencia de diámetros entre conductos y múltiples?
Hermanamiento
Rectificado
Alesado
Bruñido
¿Qué trabajo en la tapa de cilindros se enfoca en la optimización del tamaño de conductos?
Redimensionamiento
Ajuste de válvulas
Pulido de cámara de combustión
Cambio de bujías
¿Cuál es el trabajo en la tapa de cilindros que implica la preparación de válvulas y asientos?
Mecanizado de Válvulas
Cambio de bujías
Ajuste de la correa de distribución
Limpieza del radiador
Las culatas de fundición (hierro o aluminio) se fabrican vertiendo material fundido sobre moldes de arena. ¿Qué sucede con los conductos después de este proceso?
Quedan perfectamente lisos y sin defectos
Quedan prácticamente en bruto, con defectos y rugosidades
Se enfrían rápidamente y no presentan problemas
Se eliminan automáticamente los defectos
Complete la frase: La eliminación de los defectos de fundición es fundamental cuando se busca aumentar la _______ del motor.
potencia
temperatura
longitud
densidad
¿Por qué es importante eliminar los defectos de fundición en los conductos de las culatas?
Porque mejora significativamente el flujo y reduce las restricciones al paso de la mezcla
Porque hace que el motor sea más pesado
Porque reduce la temperatura del motor
Porque cambia el color del material
¿En qué consiste el trabajo de hermanamiento de conductos según el texto? Este trabajo consiste en hacer coincidir los diámetros de conductos de _______ y _______ con sus respectivos múltiples.
admisión, escape
aceite, agua
combustible, aire
válvulas, pistones
¿Qué generan los cambios de sección entre elementos mecánicos según el texto?
distorsiones
vibraciones
calor
ruido
¿Para qué se utiliza el empaque entre elementos en el hermanamiento de conductos? (Llena el espacio en blanco) Se utiliza el empaque entre elementos como _______ de apertura, asegurando perfecta coincidencia entre diámetros y formas de los conductos de admisión o escape.
límite máximo
punto de fuga
nivel de presión
sensor de temperatura
¿Qué permite mejorar el porteo de conductos (del inglés "port and flow")?
Permite mejorar el llenado a mayores revoluciones para motores de competición.
Permite reducir el consumo de combustible en motores diésel.
Permite disminuir la temperatura del motor en ralentí.
Permite aumentar la capacidad del depósito de aceite.
¿Por qué no se deben agrandar excesivamente los conductos de admisión y escape?
Porque arruina el elemento mecánico y reduce la potencia.
Porque mejora el rendimiento del motor.
Porque disminuye el consumo de combustible.
Porque facilita la refrigeración del motor.
¿Para qué utilizan los preparadores los bancos de flujo?
Para determinar la eficiencia volumétrica y aproximarse a diámetros ideales.
Para aumentar la temperatura del motor.
Para reducir el consumo de combustible.
Para limpiar los conductos.
¿Qué característica principal tiene la Optimización Swirl?
Conductos directos y rectos eliminan Swirl
Conducto abraza la culata generando entrada casi horizontal
Homogenización óptima a altas RPM
Favorece Tumble
¿Qué efecto tienen los conductos directos y rectos en la Optimización Tumble?
Generan entrada casi horizontal
Eliminan Swirl y favorecen Tumble
Limitan ingreso a altas RPM
Buena homogenización pero limita ingreso
La selección de la forma de conducto depende del preparador, reglamento y condiciones del circuito. Cada aplicación requiere _______ específica según las circunstancias de uso.
preparación
herramienta
temperatura
velocidad
Según el texto, ¿qué referencias ayudan al preparador a tomar decisiones finales sobre el diseño del conducto?
El diámetro de los pistones
La alzada máxima del árbol de levas y el diámetro de válvulas
La longitud del conducto
El material del conducto
Completa: El dimensionado correcto asegura el máximo aprovechamiento del flujo sin comprometer la _______ estructural del motor ni su funcionamiento en diferentes regímenes de RPM.
integridad
velocidad
potencia
temperatura
¿Cuál es el valor de D (mm) cuando DG plg es 14 1/4 según la tabla?
310.5
295.0
325.7
340.2
¿Cuántos valores de d/#d tienen el valor 1 1/8" / 16 en la tabla?
1
2
3
4
¿Verdadero o falso? El dimensionado óptimo de conductos compromete la integridad estructural del motor.
Verdadero
Falso
¿Cuál es el valor de D1 cuando D es 514.0 según la tabla?
416
512
400
600
¿Cuál es el objetivo principal de suavizar completamente la válvula de admisión durante el mecanizado?
A) Mejorar la combustión
B) Eliminar perturbaciones que afecten el ingreso de mezcla
C) Reducir el tamaño de la válvula
D) Aumentar la temperatura de la cámara
El mecanizado de las válvulas de admisión depende del sentido del ________.
flujo
calor
aceite
pistón
¿Qué se busca evitar al generar un suave bisel perimetral en la cara de la válvula de escape?
A) Aumentar la presión
B) Perturbaciones del flujo de salida
C) Ingreso de mezcla
D) Reducción de temperatura
Se puede optar por válvulas de escape más grandes si el tamaño de ________ y distancia de asientos lo permite.
cámara
pistón
biela
culata
¿Qué ofrecen los asientos junto con las válvulas en relación al flujo?
restricción
aceleración
expansión
enfriamiento
¿Qué ángulos definidos tenían antiguamente los asientos de válvula?
60° o 90°
45° o 30°
15° o 75°
10° o 20°
¿Cuántos ángulos se pueden hacer actualmente en los asientos de válvula para mejorar el paso de mezcla? (Completa la frase: Se pueden hacer desde ___ hasta ___ ángulos.)
3, 7
2, 4
1, 5
4, 8
¿Es recomendable modificar los asientos de válvula de escape para crear múltiples ángulos?
Verdadero
Falso
¿Cuál es el objetivo de la Modificación del Venturi en el cuerpo de aceleración?
Evitar perturbaciones del flujo
Intensificar el efecto para generar mayor aceleración del aire de admisión
Coincidir con el múltiple de admisión
Reducir el consumo de combustible
El Perfil Alar en la mariposa del cuerpo de aceleración sirve para evitar perturbaciones del flujo que comprometan las mejoras del _________?
rendimiento volumétrico
consumo de combustible
sistema de escape
temperatura del motor
El hermanamiento en el cuerpo de aceleración debe coincidir perfectamente con el _________
múltiple de admisión
árbol de levas
sensor de oxígeno
catalizador
¿Qué incluyen los trabajos en los múltiples de admisión?
Eliminación de defectos de casting, porteo de conductos y hermanamiento con cuerpo de aceleración y conductos de culata.
Modificación del círculo base.
Ajuste del perfil del camón.
Cambio de válvulas de escape.
¿Qué afecta directamente el rendimiento volumétrico y la potencia en los árboles de levas?
El perfil del camón
Los parámetros del diagrama de distribución
El cuerpo de aceleración
Las válvulas de admisión
Completa la frase: Estas modificaciones optimizan el flujo desde el cuerpo de aceleración hasta las _______ de admisión.
válvulas
bujías
correas
bobinas
Completa la frase: Se puede modificar el _______ base o rellenar el perfil para darle nueva forma según prestaciones buscadas.
círculo
color
material
tamaño
Según el texto, ¿qué sucede con la curva de torque cuando se utilizan conductos grandes en un motor?
La curva de torque se desplaza hacia RPM bajas
La curva de torque se desplaza hacia RPM altas
No afecta la curva de torque
La curva de torque se mantiene plana
¿Cuál es la principal característica de las curvas planas según el texto?
Picos de potencia elevados pero rangos acotados
Powerband más elevado en toda la gama de RPM
Menos aceleración de gases
Dificultan la combustión
