WorksheetsEl Sistema de Encendido Automotriz
Total questions: 75
Worksheet time: 56mins
¿Cuál es la función principal del sistema de encendido automotriz?
Enfriar el motor
Producir la chispa necesaria para la combustión
Lubricar las piezas del motor
Controlar la velocidad del vehículo
Completa la frase: Las ________ son los componentes encargados de producir la chispa en el motor de combustión interna.
bujías
válvulas
pistones
inyectores
¿Cuál es la finalidad del sistema de encendido en los motores de ciclo Otto?
encender
enfriar el motor
lubricar las piezas móviles
reducir el ruido
¿Qué significa 'Momento Preciso' en el contexto del sistema de encendido?
Sincronización
Desgaste de bujías
Voltaje de batería
Tipo de combustible
¿Qué implica 'Mezcla Aire/Combustible' en el sistema de encendido?
Ignición
Refrigeración
Lubricación
Transmisión
¿A qué motores se aplica específicamente el sistema de encendido descrito? Motores Otto: Aplicación específica en motores de ________?
gasolina
diésel
eléctricos
híbridos

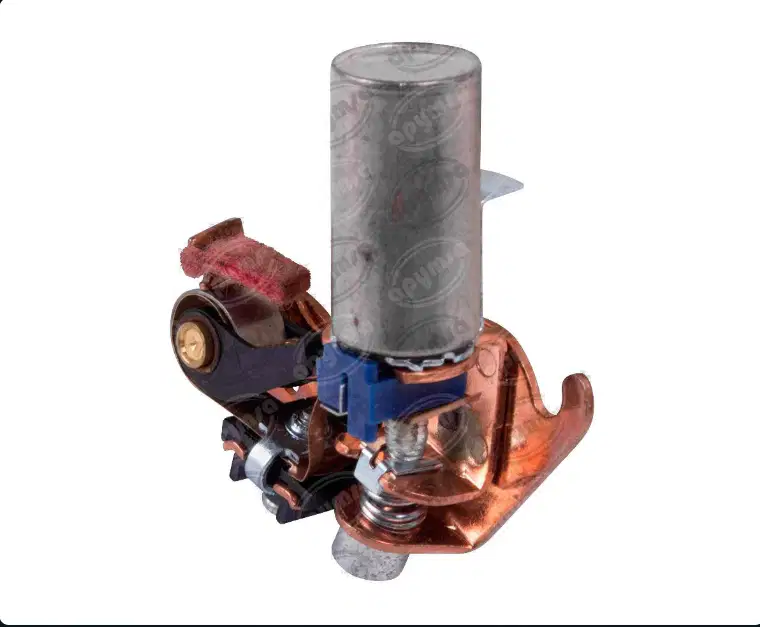

¿En el sistema convencional, cuándo fluye la corriente a través de la bobina?
Cuando el platino está abierto
Cuando el contacto del distribuidor (platino) está cerrado
Cuando la batería está desconectada
Cuando el motor está apagado
Complete la frase: Cuando el platino está cerrado, la corriente fluye por el embobinado primario generando un _______ que almacena energía de encendido.
campo magnético
campo eléctrico
campo gravitacional
campo térmico
Cuando el platino se abre en el sistema de encendido convencional, ocurre lo siguiente:
Se interrumpe el paso de corriente a la bobina y se produce la chispa.
Se incrementa la corriente en la bobina.
El motor se apaga inmediatamente.
La bujía deja de funcionar permanentemente.
¿Cuál es el componente que se instala en serie con el primario de la bobina y puede ser de porcelana o cable resistivo de níquel-cromo entre la llave de encendido y el borne positivo?
Resistor
Condensador
Bobina secundaria
Interruptor
¿Qué componente genera la energía suficiente para producir la chispa y requiere un campo magnético potente con resistencia muy baja (1-4 Ohm) para permitir flujo suficiente de corriente?
Bobina de Encendido
Bujía
Alternador
Regulador de voltaje

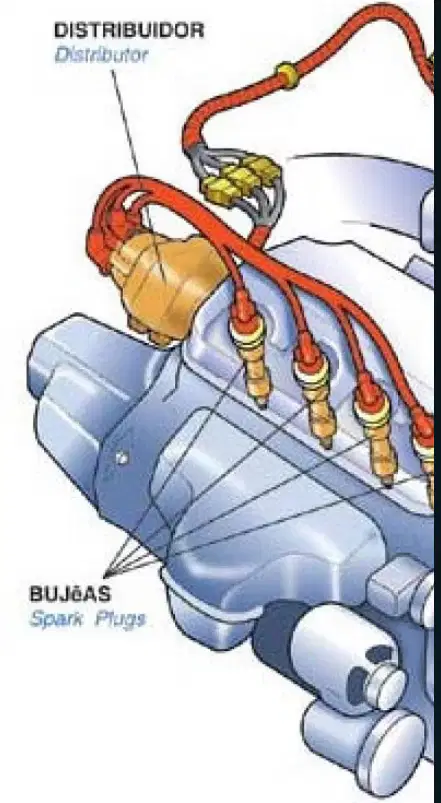

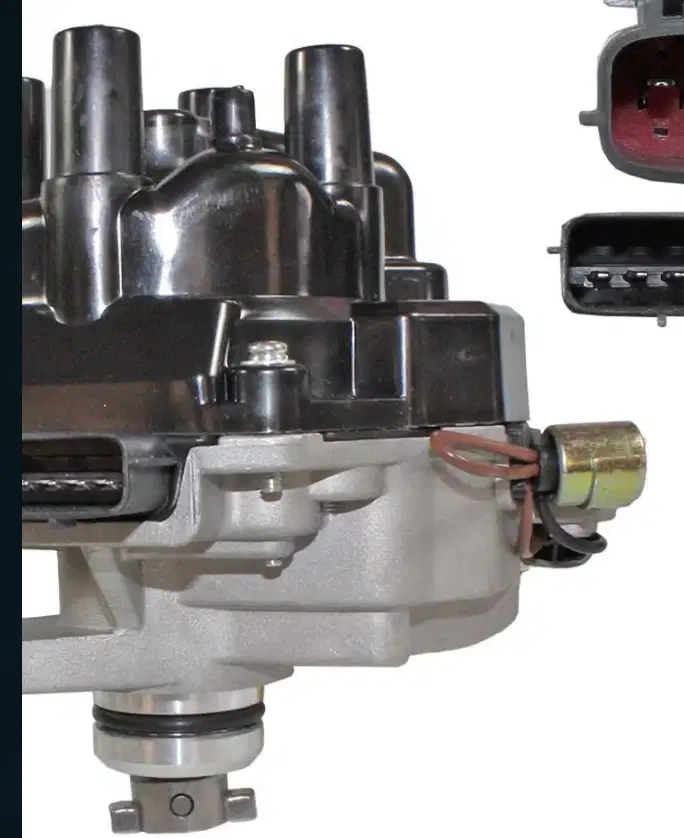

¿Cuál es el componente que interrumpe rápidamente el flujo de corriente primaria y, cuando el campo magnético colapsa, produce alto voltaje que es distribuido por el rotor hacia las torres?
Distribuidor
Alternador
Bujía
Regulador de voltaje

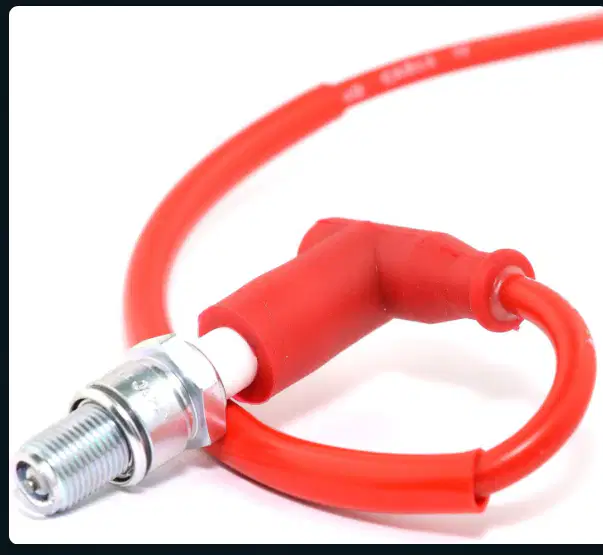

¿Cuál es la función principal de los cables de bujía según el texto? Rellena el espacio en blanco: La corriente eléctrica sale de la tapa del distribuidor mediante los cables de bujía hacia las bujías de encendido, donde finalmente se produce la _____.
chispa
luz
vibración
ruido
¿Cuál de las siguientes es una característica técnica de los cables de bujía?
Mala resistencia al ruido
Buenas propiedades de aislamiento exterior
Solo disponibles en un formato
No previenen pérdida de tensión
¿Qué propiedad específica tienen los cables de bujía para reducir el ruido?
resistencia
capacitancia
conductividad
inductancia
¿Cuál de los siguientes NO es un tipo de conductor mencionado en el texto?
Alambre de cobre interno
Fibra con carbón como conductor
Alambre de aluminio externo
Ninguna de las anteriores
Completa: Los cables de bujía están disponibles en diferentes _____
formatos
colores
sabores
tamaños
¿Cuál de los siguientes materiales se menciona como conductor en los cables de bujía? Selecciona la opción correcta.
Oro
Fibra con carbón
Plomo
Estaño

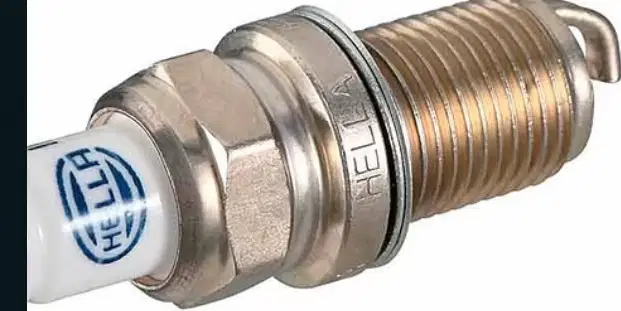

¿Cuál es la función principal de la bujía de encendido?
Introducir la energía producida por el sistema de encendido en la cámara de combustión y, a través de una chispa eléctrica generada entre sus electrodos, iniciar la combustión de la mezcla aire/combustible.
Regular la presión del aceite en el motor.
Enfriar la mezcla de aire y combustible antes de la combustión.
Medir la cantidad de combustible que entra en la cámara de combustión.
¿Qué ocurre durante la generación de chispa en la bujía de encendido?
El voltaje supera la separación de electrodos (7kV a 35kV) generando la chispa entre ellos.
La bujía se enfría para evitar el sobrecalentamiento del motor.
Se produce una mezcla de aire y combustible dentro de la bujía.
El electrodo central se funde para crear una conexión permanente.
¿Cuál es la función de la disipación de calor en la bujía de encendido?
Absorbe el calor de la cámara de combustión y lo disipa para mantener temperatura adecuada.
Aumenta la presión dentro de la cámara de combustión.
Genera la chispa necesaria para la ignición del combustible.
Reduce la cantidad de combustible que entra al cilindro.
¿Qué significa el grado térmico en una bujía de encendido?
Capacidad de compensar variaciones de temperatura según las exigencias del motor.
Cantidad de chispa que puede generar la bujía.
Nivel de voltaje que soporta la bujía.
Duración de vida útil de la bujía.
¿Para qué tipo de motores se recomienda una bujía fría?
Para vehículos tradicionales
Para motores más potentes
Para motocicletas eléctricas
¿Cuál es una característica de una bujía caliente?
Disipa calor más rápidamente
Temperaturas muy altas
Disipación de calor más lenta
Completa la frase: Las bujías frías disipan el calor _________
más rápidamente
más lentamente
de manera irregular
de forma insuficiente
Completa la frase: Las bujías calientes son para vehículos _________
tradicionales
eléctricos
diésel
híbridos
¿Qué sucede con los contrapesos en el avance centrífugo?
Se mueven hacia adentro con el aumento de velocidad
Se mueven hacia fuera con el aumento de velocidad
No se mueven
Se detienen completamente
El avance por vacío permite ajustar el tiempo de encendido según la _______ del motor. A menor exigencia, la mezcla necesita quemarse antes debido a combustión más lenta.
exigencia
temperatura
presión
velocidad
¿Cuál de los siguientes sistemas de encendido puede funcionar hasta con 30,000 chispas por minuto?
Encendido Convencional
Encendido con Ayuda Electrónica
Encendido Electrónico sin Contactos
Completa: El encendido convencional funciona bien para exigencias normales, pero presenta limitaciones en motores de ___ y ___ cilindros a altas revoluciones.
6 y 8
2 y 3
3 y 4
4 y 5
¿Cuál es la principal ventaja del Encendido Electrónico Integral?
Permite mayor consumo de combustible
Suprime dispositivos mecánicos de corrección de avance y cumple normativas anticontaminación
Solo funciona con motores diésel
Reduce la velocidad del motor
¿Con qué sistema se combina el Encendido para Inyección?
Sistema de frenos
Sistema de inyección electrónica
Sistema de refrigeración
Sistema de escape
El Encendido por Descarga CDI es ideal para motores de _________
altas revoluciones
baja cilindrada
alto consumo
bajo voltaje
Según la clasificación Bosch de sistemas, ¿cuál es el tipo de iniciación en el sistema SZ Bobina?
Mecánico (ruptor)
Electrónico (transistor)
Inductivo (sensor)
Óptico (fotocélula)
Según la clasificación Bosch de sistemas, ¿cuál es el tipo de iniciación en el sistema TZ Transistorizado?
Electrónica
Mecánica
Hidráulica
Neumática
Según la clasificación Bosch de sistemas, ¿cuál es el tipo de iniciación en el sistema EZ/VZ Electrónico?
Electrónica
Mecánica
Hidráulica
Neumática
Según la clasificación Bosch de sistemas, ¿cuál es el tipo de ángulo de encendido en el sistema SZ Bobina?
Mecánico
Electrónico
Digital
Variable
Según la clasificación Bosch de sistemas, ¿cuál es el tipo de ángulo de encendido en el sistema TZ Transistorizado?
Mecánico
Electrónico
Magnético
Digital
Según la clasificación Bosch de sistemas, ¿cuál es el tipo de ángulo de encendido en el sistema EZ/VZ Electrónico?
Electrónica
Mecánica
Hidráulica
Neumática
Según la clasificación Bosch de sistemas, ¿cuál es el tipo de distribución en el sistema SZ Bobina?
Mecánico
Eléctrico
Hidráulico
Neumático
Según la clasificación Bosch de sistemas, ¿cuál es el tipo de distribución en el sistema TZ Transistorizado?
Mecánico
Hidráulico
Eléctrico
Neumático
Según la clasificación Bosch de sistemas, ¿cuál es el tipo de distribución en el sistema EZ/VZ Electrónico?
Electrónica
Mecánica
Hidráulica
Neumática
En un motor de ciclo Otto con sistema de encendido convencional, ¿qué sucede cuando el platino está cerrado?
El campo magnético desaparece
El bobinado primario recibe corriente de 4 amperios de la batería, circulando por el distribuidor/platino y bobinado primario
Se induce tensión en el secundario
El platino se abre interrumpiendo la corriente primaria
En un motor de ciclo Otto con sistema de encendido convencional, ¿qué ocurre en el núcleo de hierro durante la formación del campo magnético?
Se produce un campo magnético en el núcleo de hierro que aumenta hasta alcanzar su punto máximo.
El núcleo de hierro se desmagnetiza completamente.
El núcleo de hierro se calienta hasta fundirse.
No ocurre ningún cambio en el núcleo de hierro.
En un motor de ciclo Otto con sistema de encendido convencional, ¿qué sucede cuando se produce la apertura del platino?
El platino se abre interrumpiendo la corriente primaria, el campo magnético desaparece repentinamente.
El platino se cierra permitiendo el paso de corriente secundaria.
El platino se abre y aumenta la corriente en la bobina de encendido.
El platino se cierra y el campo magnético se fortalece.
En un motor de ciclo Otto con sistema de encendido convencional, ¿cuántas espiras tiene el secundario donde se induce la alta tensión necesaria para la chispa?
20,000 espiras
2,000 espiras
200 espiras
50,000 espiras
¿Qué ocurre durante el tiempo que el platino permanece cerrado según el texto?
Se produce un campo magnético en el núcleo de hierro de la bobina.
Se interrumpe la corriente primaria.
El condensador actúa como acumulador.
No ocurre nada.
¿Qué sucede cuando el platino se abre según el texto?
Se produce un campo magnético.
Se interrumpe bruscamente la corriente primaria.
El núcleo de hierro alcanza su punto máximo.
No ocurre nada.
¿Cuál es una de las ventajas del sistema de encendido transistorizado TSZ-K?
Disminución de corriente primaria
Aumento de corriente primaria hasta 10 amperes
Menor tensión de encendido
Chispa de menor calidad
Llena el espacio en blanco: Una de las ventajas del sistema de encendido transistorizado TSZ-K es la ________ de mayor calidad para encender la mezcla.
chispa
batería
bobina
válvula
Llena el espacio en blanco: El sistema de encendido transistorizado TSZ-K proporciona una mayor ________ de encendido.
tensión
resistencia
temperatura
corriente
¿Cuál es una de las desventajas del sistema de encendido transistorizado TSZ-K?
No utiliza interruptor mecánico
Mantiene avances mecánicos al vacío y centrífugo
No requiere mantenimiento
Disminuye la calidad de la chispa
Llena el espacio en blanco: Una desventaja del sistema de encendido transistorizado TSZ-K es que sigue utilizando ________ mecánico.
interruptor
sensor
bobina
relé
¿Cuánta corriente circula por la bobina en el sistema de encendido transistorizado inductivo TSZ-I?
5 amperes
2 amperes
10 amperes
0.5 amperes
¿Qué tipo de señal entrega el generador inductivo entre los terminales 1 y 2 del módulo en el sistema TSZ-I?
Señal cuadrada
Señal senoidal
Señal triangular
Señal de pulso
¿Qué ocurre cuando los niveles son bajos en el control de chispa del sistema TSZ-I?
El transistor conduce
El transistor se corta para producir la chispa
La bobina se apaga
Se genera una señal cuadrada
¿A través de qué terminales se alimenta el generador Hall en el sistema TSZ-H?
1 y 2
3 y 5
4 y 6
2 y 6
¿Por qué terminal entra la señal de entrada en el generador Hall TSZ-H?
Terminal 3
Terminal 5
Terminal 6
Terminal 1
El avance por vacío mueve el circuito integrado en sentido ______ al giro del rotor.
contrario
igual
paralelo
perpendicular
El avance centrífugo mueve las pantallas en el mismo sentido de giro del ______.
motor
ventilador
alternador
cigüeñal
¿Qué determina el ECM en el Sistema de Encendido Estático DIS?
El tipo de combustible
El tiempo de encendido
La velocidad del motor
La temperatura del motor
¿Cuál es la función de la memoria interna del ECM en el sistema de encendido?
Almacenar música
Contener el tiempo óptimo de encendido para cada condición de funcionamiento del motor
Medir la presión de los neumáticos
Controlar la temperatura del aire acondicionado
Algunos sensores son utilizados exclusivamente por el sistema de _______ para optimizar su funcionamiento.
encendido
frenado
suspensión
aire acondicionado
¿Cuál es la principal característica del sistema COP (Coil On Plug)?
Utiliza cables de alta tensión
Las bobinas van ubicadas directamente sobre cada bujía de encendido
No mejora la eficiencia de combustión
No simplifica la resistencia
Complete la frase: El sistema COP está diseñado para generar energía eléctrica y _______ alta tensión directamente a la bujía.
enviar
absorber
reducir
interrumpir
¿Cómo se produce el arco eléctrico en el sistema COP?
De forma aleatoria
De forma secuencial para cada cilindro del motor
Solo en un cilindro
No se produce arco eléctrico
¿Cuál es la función de la funda en la Bobina COP? Rellena el espacio en blanco: La funda está diseñada para tolerar altas temperaturas del sistema y motor. Contiene ______ conductor de acero inoxidable.
resorte
cable
tornillo
tubo
¿Qué material se utiliza en el compartimiento de la Bobina COP para asegurar una larga vida útil en condiciones de operación? El compartimiento está hecho de material resistente al gran impacto ______ que asegura larga vida útil en condiciones de operación.
dieléctrico
metálico
cerámico
magnético
¿Cuál es la función de la bobina secundaria en la Bobina COP? Rellena el espacio en blanco: La bobina secundaria es un enrollamiento que amplifica la tensión del primario para formar el ______ en los electrodos.
arco eléctrico
campo magnético
voltaje de entrada
corriente alterna
¿Qué característica tiene el alambre de la bobina primaria en la Bobina COP? El alambre de cobre de la bobina primaria está aislado para resistir ______ y genera tensión amplificada para el devanado secundario.
200°C
50°C
100°C
300°C
¿Qué tipo de imán se utiliza en el núcleo de la Bobina COP? El núcleo contiene un imán permanente de ______ rodeado de acero laminado magnético para máxima salida de tensión.
neodimio
ferrita
alnico
cerámica
¿Cuántas chispas por minuto produce un sistema de encendido convencional?
10K
20K
30K
35K
¿Cuál es la cantidad de chispas por minuto que puede generar un sistema de encendido electrónico?
10K
20K
30K
35K
¿Cuál es el voltaje máximo de la alta tensión moderna en los sistemas de encendido?
20KV
30KV
35KV
200KV
¿A qué temperatura resisten los sistemas de encendido modernos?
200°C
100°C
350°C
500°C
