WorksheetsQuiz Materi Pelatihan
Total questions: 95
Worksheet time: 48mins
Peraturan Pemerintah nomor berapa yang menjadi referensi tentang Pengelolaan Limbah B3?
Nomor 101 Tahun 2014
Nomor 50 Tahun 2012
Nomor 10 Tahun 2005
Nomor 20 Tahun 2010
Apa tujuan utama dari pemasangan unit tata udara rumah tangga sesuai standar?
Memberikan garansi mutu produk jasa pemasangan
Mengurangi biaya listrik
Mempercepat proses instalasi
Mengurangi jumlah teknisi yang dibutuhkan
Apa yang dibutuhkan untuk mengoptimalkan kinerja unit tata udara dan usia pakai komponennya setelah pemasangan?
Standar Operasional Prosedur (SOP) instalasi unit tata udara
Manual book saja
Hanya pelatihan teknisi
Penggunaan alat berat
Berapa nilai N yang digunakan dalam rumus perhitungan kapasitas unit tata udara untuk ruangan ber-AC dengan suhu 26-27°C?
500
100
1000
250
Faktor apa saja yang menjadi bahan pertimbangan dalam menentukan kebutuhan kapasitas unit tata udara residential?
Sumber daya listrik, volume ruangan, fungsi ruangan, jenis unit, kondisi ruangan
Warna cat dinding, jenis lantai, jumlah jendela
Jenis lampu, merek AC, harga AC
Jumlah kursi, ukuran pintu, jenis tirai
Apa rumus perhitungan kapasitas unit tata udara yang disebutkan dalam materi?
P x L x N = .......... Btu
P + L + N = .......... Btu
P x L / N = .......... Btu
P - L + N = .......... Btu
Berapa nilai yang digunakan untuk ruangan bertemperatur 24 – 26 °C, terhindar dari sumber panas, dengan maksimal penghuni 2 orang?
600
700
800
1000
Jika ruangan bertemperatur 22 – 25 °C dekat dari sumber panas dan dihuni lebih dari 2 orang, berapa nilai yang digunakan?
600
700
800
1000
Nilai berapa yang digunakan untuk ruangan bertemperatur 22 – 24 °C bila atap ruangan berupa dak cor atau asbes?
600
700
800
1000
Nilai 1000 digunakan bila dibutuhkan cooling capacity yang besar untuk ruangan apa?
Kamar tidur
Ruang tamu
Kantor
Restoran
Berapa tinggi ruangan yang diasumsikan dalam perhitungan ini?
1,5 – 2 meter
2,5 – 3 meter
3,5 – 4 meter
4,5 – 5 meter
Dalam rumus (P x L x t x F1 x 37) + (Jumlah orang x F2) = ... BTU, berapa nilai F1 untuk kamar tidur?
5
6
7
8
Dalam rumus yang sama, berapa nilai F2 untuk orang dewasa?
100 BTU
200 BTU
300 BTU
600 BTU
Dalam rumus (L x W x H x I x E) / 60 : ... BTU, berapa nilai I jika ruangan tidak berinsulasi (di lantai atas)?
10
12
15
18
Dalam rumus yang sama, berapa nilai E jika dinding terpanjang menghadap ke barat?
16
17
18
20

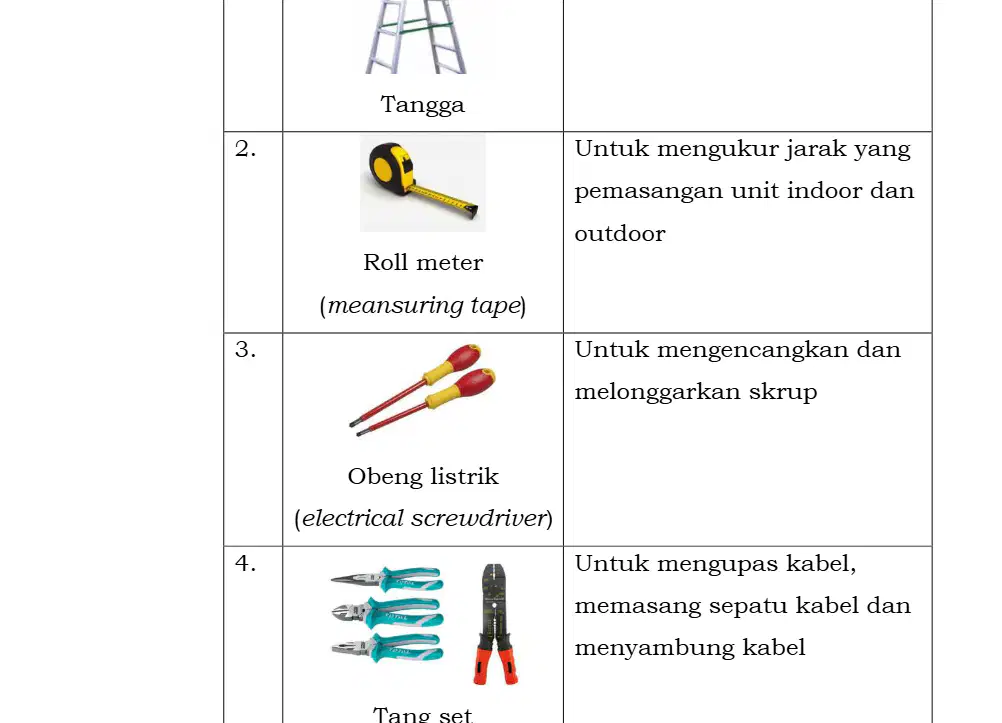

Apa fungsi utama dari tangga dalam pekerjaan instalasi?
Untuk menjangkau ketinggian
Untuk mengukur jarak
Untuk mengencangkan skrup
Untuk mengupas kabel
Alat apa yang digunakan untuk mengukur jarak pemasangan unit indoor dan outdoor?
Roll meter
Obeng listrik
Tang set
Kunci pas
Obeng listrik (electrical screwdriver) digunakan untuk apa?
Untuk mengencangkan dan melonggarkan skrup
Untuk mengukur jarak
Untuk mengupas kabel
Untuk membuka service port
Fungsi utama dari tang set adalah...
Untuk mengupas kabel, memasang sepatu kabel, dan menyambung kabel
Untuk mengukur jarak
Untuk membuka service port
Untuk mengencangkan flare nut
Kunci pas digunakan untuk...
Mengencangkan atau melonggarkan flare nut dengan ukuran pas
Mengukur jarak
Membuka service port
Mengupas kabel
Apa perbedaan utama antara kunci pas dan kunci Inggris (adjustable wrench)?
Kunci Inggris dapat diubah ukurannya, sedangkan kunci pas tidak
Kunci pas dapat diubah ukurannya, sedangkan kunci Inggris tidak
Kunci Inggris digunakan untuk mengukur jarak
Kunci pas digunakan untuk membuka service port
Alat apa yang digunakan untuk membuka dan menutup service port?
Kunci pembuka service port
Roll meter
Tang set
Obeng listrik
Apa fungsi dari testpen dalam pekerjaan instalasi listrik?
Untuk mengecek tegangan pada terminal kabel
Untuk memotong kabel
Untuk mengencangkan baut
Untuk mengukur panjang kabel
Alat apa yang digunakan untuk membuat lubang atau jalur pemipaan yang melewati dinding?
Pahat tembok
Testpen
Obeng
Tang
Apa fungsi dari palu dalam pekerjaan instalasi?
Alat bantu untuk membuat lubang dinding dan memasang bracket
Untuk mengukur tegangan listrik
Untuk memotong kabel
Untuk mengencangkan mur
Apa tujuan utama penggunaan Alat Pelindung Diri (APD) dalam pekerjaan instalasi unit tata udara residential?
Untuk meminimalisir bahaya kecelakaan kerja
Untuk mempercepat pekerjaan
Untuk menghemat biaya
Untuk memperindah tampilan pekerja
Sebutkan salah satu APD yang harus digunakan saat bekerja di tempat kerja!
Kacamata pelindung
Senter
Kunci inggris
Obeng
Apa yang diwajibkan digunakan ketika bekerja pada ketinggian minimal 3 meter?
Full body harness
Masker kain
Rompi biasa
Sarung tangan karet
Apa saja contoh alat pelindung diri (APD) yang digunakan di tempat kerja?
Kacamata pelindung, helm pelindung, masker, sarung tangan, sepatu pelindung, pelindung telinga, rompi safety
Obeng, palu, pahat tembok, testpen
Kunci inggris, tang, bor listrik, gergaji
Kabel, terminal, bracket, pipa
Apa fungsi dari bor tangan dan hole saw dalam pekerjaan instalasi pipa?
Untuk mengukur kerataan bidang datar
Untuk memotong pipa
Untuk membuat lubang dinding atau jalur pemipaan
Untuk mengembangkan ujung pipa
Alat ukur kerataan (waterpass) digunakan untuk?
Mengencangkan flare nut
Mengukur kerataan bidang datar
Memotong pipa
Membuat lubang dinding
Apa fungsi dari cutter tube?
Untuk mengembangkan ujung pipa
Untuk mengukur kerataan bidang datar
Untuk memotong pipa
Untuk membuat lubang dinding
Flaring tools digunakan untuk?
Mengembangkan ujung pipa (flaring)
Mengencangkan flare nut
Memotong pipa
Mengukur kerataan bidang datar
Kunci pas torsi berfungsi untuk?
Mengukur kerataan bidang datar
Mengencangkan dan melonggarkan flare nut
Memotong pipa
Membuat lubang dinding
Apa nama alat yang digunakan untuk mengukur kerataan bidang datar?
Cutter tube
Flaring tools
Alat ukur kerataan (waterpass)
Kunci pas torsi
Gambar 2 pada dokumen menunjukkan penggunaan alat apa?
Cutter tube
Full body harness
Flaring tools
Waterpass
Apa fungsi dari regulator nitrogen?
Untuk mengatur tekanan outline gas nitrogen
Untuk mengukur suhu
Untuk mendeteksi kebocoran
Untuk mengukur arus listrik
Alat apa yang digunakan untuk mendeteksi kebocoran pada pipa?
Alat deteksi kebocoran
Tang ampere
Manifold gauge
Digital Gun Thermometer
Manifold gauge digunakan untuk...
Mengukur tekanan, saturasi, dan skala vakum refrigeran
Mengukur arus listrik
Mengukur suhu
Mengukur kelembapan udara
Apa fungsi dari Digital Vacuum Gauge?
Untuk mengukur tingkat/skala kevakuman
Untuk mengukur suhu
Untuk mengukur tekanan air
Untuk mendeteksi kebocoran
Pompa vakum digunakan untuk...
Mengavakuasi gas dan kontaminan dalam sistem
Mengukur arus listrik
Mengatur tekanan gas nitrogen
Mengukur suhu
Tang ampere digunakan untuk...
Pengukuran arus listrik
Pengukuran suhu
Pengukuran tekanan
Pengukuran kelembapan
Apa fungsi dari Digital Gun Thermometer?
Untuk pengukuran temperatur
Untuk pengukuran tekanan
Untuk mendeteksi kebocoran
Untuk mengukur arus listrik
Apa fungsi dari pipa refrigeran set dalam instalasi tata udara?
Penghantar arus listrik
Penghubung unit indoor dan outdoor
Untuk memasang bracket outdoor
Untuk mengisolasi pipa dari panas
Kabel instalasi pada sistem tata udara berfungsi sebagai...
Penghubung unit indoor dan outdoor
Penghantar arus listrik
Untuk memasang bracket indoor
Untuk mengisolasi pipa outdoor
Dinabol digunakan untuk...
Menghubungkan unit indoor dan outdoor
Mengisolasi pipa outdoor dari panas dan hujan
Memasang bracket outdoor
Menghantar arus listrik
Apa fungsi dari baut bracket tembok (Fisher) atau paku dalam instalasi tata udara?
Untuk memasang bracket indoor
Untuk mengisolasi pipa outdoor
Untuk menghantar arus listrik
Untuk memasang bracket outdoor
Duct tape digunakan untuk...
Menghubungkan unit indoor dan outdoor
Menghantar arus listrik
Mengisolasi pipa outdoor dari panas dan hujan
Memasang bracket indoor
Apa fungsi dari isolasi listrik dalam instalasi listrik?
Untuk menempelkan kabel pada dinding
Untuk mengevaluasi ujung pipa
Untuk mengisolasi kabel listrik dari air dan hubung singkat antar kabel
Untuk menempelkan pipa PVC pada dinding
Klem kabel digunakan untuk...
Menempelkan kabel instalasi pada dinding
Mengisolasi kabel listrik
Mengevakuasi ujung pipa
Menempelkan pipa PVC pada dinding
Apa kegunaan dari klem pipa universal?
Untuk menempelkan kabel pada dinding
Untuk menempelkan pipa PVC pada dinding
Untuk mengisolasi kabel listrik
Untuk mengevaluasi ujung pipa
Lakban kertas digunakan untuk...
Menempelkan kabel pada dinding
Mengisolasi kabel listrik
Mengevakuasi ujung pipa
Menempelkan pipa PVC pada dinding
Apa yang harus dihindari saat menentukan lokasi pemasangan unit indoor?
Memilih lokasi yang mudah dijangkau
Memilih lokasi yang dekat dengan sumber kalor atau berhadapan langsung dengan pintu dan jendela
Memperhatikan estetika interior
Memastikan tidak ada hambatan sirkulasi udara
Mengapa penting untuk memastikan tidak ada hambatan sirkulasi udara pada unit indoor dan outdoor?
Agar mudah dijangkau saat perbaikan
Agar estetika ruangan terjaga
Agar unit dapat berfungsi dengan efisien
Agar tidak menimbulkan getaran
Apa langkah pertama dalam flowchart pemasangan unit tata udara?
Menghitung kapasitas unit
Identifikasi luasan, fungsi dan kondisi ruangan serta daya listrik
Pasang Bracket
Instalasi pipa
Setelah memasang bracket pada flowchart pemasangan unit tata udara, langkah selanjutnya adalah?
Instalasi listrik
Membuat lubang atau jalur pemipaan
Pressure test
Test dan commissioning
Apa yang harus dilakukan sebelum memasang bracket ke dinding pada pemasangan bracket indoor?
Memasang unit
Memastikan pelat penggantung terletak horizontal dan lurus sejajar diukur dengan waterpass
Membuat lubang pemipaan
Menghitung kapasitas unit
Langkah pertama dalam memasang bracket outdoor adalah?
Ukur menggunakan bracket untuk menentukan lokasi
Tentukan lokasi pemasangan bracket outdoor dan buatlah tanda titik pengeboran bagian atas menggunakan marker/penanda
Pasang bracket ke dinding dengan sekrup panjang
Instalasi pipa
Apa tujuan dari penggunaan waterpass saat memasang bracket indoor?
Menentukan kapasitas unit
Memastikan bracket terpasang horizontal dan lurus sejajar
Membuat lubang pemipaan
Mengukur panjang pipa
Apa langkah yang harus dilakukan sebelum memasang bracket outdoor pada unit tata udara?
Melakukan pengukuran jarak dan pengeboran
Langsung memasang unit outdoor tanpa pengukuran
Membersihkan unit outdoor terlebih dahulu
Mengecat bracket sebelum dipasang
Apa tujuan mengukur jarak kali/lobang kanan dan kiri outdoor saat pemasangan bracket outdoor?
Menentukan titik bracket outdoor sebelahnya
Mengetahui ukuran unit indoor
Menentukan warna bracket yang digunakan
Mengetahui berat unit outdoor
Setelah bracket unit indoor dan outdoor dipasang, apa langkah selanjutnya dalam pemasangan unit tata udara?
Memasang unit indoor dan outdoor sesuai standar pemasangan
Membongkar kembali bracket yang sudah dipasang
Mengganti semua sekrup dengan yang baru
Mengecat dinding tempat bracket dipasang
Apa yang harus dipastikan saat melakukan pengeboran bagian bawah untuk memasang bracket?
Tegak lurusnya dengan waterpass
Kebersihan area pengeboran
Warna bracket yang digunakan
Ukuran sekrup yang dipakai
Berapakah jarak minimal pada sisi atas unit indoor yang diperlukan untuk sirkulasi udara return dan mempermudah saat maintenance/perawatan?
5 – 10 cm
10 – 15 cm
20 – 25 cm
15 – 20 cm
Mengapa diperlukan jarak minimal 5 cm pada samping unit indoor AC?
Untuk memperindah tampilan ruangan
Untuk memudahkan pemasangan remote
Untuk mempermudah saat maintenance/perawatan unit jika diperlukan pelepasan casing
Untuk menghemat listrik
Jarak minimal berapa cm di depan unit indoor AC yang bertujuan agar udara suplay (dingin) dapat bersirkulasi ke bagian bawah ruangan?
50 cm
100 cm
150 cm
200 cm
Mengapa unit indoor AC harus dipasang dengan jarak minimal 150 – 200 cm dari lantai?
Agar mudah dijangkau anak-anak
Agar sensor temperature membaca suhu yang sesuai dan menghindari dehidrasi karena terkena udara dingin secara langsung
Agar lebih mudah dibersihkan
Agar tidak mengganggu pemandangan
Berapa jarak minimal pada sisi atas unit yang bertujuan untuk mempermudah pemasangan, perawatan, dan perbaikan?
20 cm
30 cm
50 cm
10 cm
Apa tujuan dari jarak minimal 20 cm antara dinding belakang dengan unit?
Mempermudah pemasangan kabel
Menjamin sirkulasi udara inlet outdoor lancar dan mempermudah perawatan
Menghemat ruang
Memperindah tampilan unit
Alat apa yang lebih direkomendasikan untuk membuat lubang atau jalur pemipaan agar hasilnya rapi dan tidak menimbulkan getaran berlebih?
Palu
Bor tangan hole saw
Obeng
Tang
Berapa diameter lubang atau jalur pemipaan yang disarankan sesuai kebutuhan?
2 – 4 cm
4 – 6 cm
6,5 – 8 cm
8 – 10 cm
Berapa kemiringan antara dinding bagian dalam dan luar yang disarankan agar air kondensasi indoor dapat mengalir dengan lancar?
± 0,2 cm
± 0,5 cm
± 1 cm
± 2 cm
Apa tujuan dari kemiringan jalur pemipaan ke arah luar pada pembuatan lubang di dinding?
Agar air kondensasi indoor dapat mengalir dengan lancar
Agar udara masuk ke dalam ruangan
Agar pipa tidak mudah patah
Agar pemasangan lebih cepat
Apa spesifikasi dari MCB yang digunakan pada instalasi kelistrikan sistem tata udara?
Di atas arus name plate
3 x 2,5
500 V / 10 A
3 x 1,5 (AC konvensional)
Kabel NYM yang digunakan pada instalasi kelistrikan sistem tata udara memiliki spesifikasi:
3 x 2,5
500 V / 10 A
3 x 1,5 (AC konvensional)
Di atas arus name plate
Kotak kontak 3 lobang yang digunakan pada instalasi kelistrikan sistem tata udara memiliki spesifikasi:
500 V / 10 A
3 x 2,5
3 x 1,5 (AC konvensional)
Di atas arus name plate
Kabel NYYHY yang digunakan pada instalasi kelistrikan sistem tata udara memiliki spesifikasi:
3 x 1,5 (AC konvensional) dan 4 x 1,5 (AC inverter)
3 x 2,5
500 V / 10 A
Di atas arus name plate
Apa hal yang harus diperhatikan sebelum melakukan instalasi kelistrikan unit tata udara?
Pemilihan bahan kelistrikan agar sesuai standar
Memilih warna kabel yang menarik
Menggunakan alat berat
Memasang lampu terlebih dahulu
Pada pemasangan kelistrikan unit tata udara, terdapat tiga bagian utama. Manakah di bawah ini yang bukan merupakan bagian dari pemasangan tersebut?
Pemasangan sumber daya listrik
Pemasangan pada unit indoor
Pemasangan pada unit outdoor
Pemasangan pada unit pendingin air
Apa fungsi dari skun kabel pada pemasangan kelistrikan unit tata udara?
Menghubungkan kabel dengan ukuran yang sesuai
Mengurangi panas pada kabel
Menambah panjang kabel
Mengganti warna kabel
Apa yang harus diperhatikan saat memilih skun kabel untuk pemasangan kelistrikan?
Warna kabel
Ukuran kabel
Panjang kabel
Jenis kabel
Apa tindakan yang harus dilakukan saat menghubungkan kabel power dan kabel kontrol agar ujung kabel tidak mudah lepas dari terminal?
Menggunakan skun untuk koneksi
Menggunakan kabel keran
Menggunakan kabel ekstensi
Menggunakan kabel multi-outlet
Mengapa tidak boleh menghubungkan unit outdoor ke catu daya outdoor dari sisi unit indoor?
Dapat menyebabkan sengatan listrik atau kebakaran
Dapat menyebabkan kabel menjadi pendek
Dapat membuat unit indoor rusak
Dapat mengurangi efisiensi pendinginan
Apa yang harus dihindari saat menyambungkan kabel antara unit indoor dan outdoor?
Penyambungan kabel di antara penghubung unit indoor dan outdoor
Menggunakan kabel listrik yang ditentukan
Menyimpan kabel mengikuti jalur pipa
Menggunakan skun untuk koneksi
Berapa ketebalan minimal pipa untuk unit tata udara jenis refrigerant R410A dan R32?
0.7 mm
0.5 mm
1.0 mm
0.3 mm
Teknik apakah yang digunakan untuk mengembangkan ujung pipa yang akan disambungkan melalui flare fitting?
Flaring
Soldering
Welding
Bending
Alat apa yang digunakan untuk melakukan teknik flaring pada pipa?
Flaring tools
Hammer
Screwdriver
Pliers
Berapakah tekanan keamanan (Safety Pressure) dalam satuan PSI untuk pipa dengan ukuran 1/4 inch pada unit 1 PK?
1340 PSI
876 PSI
719 PSI
573 PSI
Berapa diameter (A) untuk pipa ukuran 9.52 mm (3/8") pada refrigeran R22?
12.6 – 13.0 mm
8.6 – 9.0 mm
15.8 – 16.2 mm
19.0 – 19.4 mm
Alat apa yang digunakan untuk mengukur tekanan dalam sistem pendingin?
Manifold gauge
Tang ampere
Digital Gun Thermometer
Pompa vakum
Untuk apa alat pengukur suhu digunakan dalam instalasi tata udara?
Untuk mengukur suhu refrigeran
Untuk mengukur tekanan udara
Untuk mengukur arus listrik
Untuk mengukur kelembapan
Apa yang harus dilakukan sebelum melakukan instalasi unit tata udara?
Memastikan semua alat tersedia
Melakukan pengukuran ruangan
Menyiapkan dokumen izin
Semua jawaban benar
Apa yang harus diperhatikan saat melakukan instalasi pipa di area yang lembab?
Penggunaan pelindung anti karat
Penggunaan pipa PVC
Penggunaan pipa tembaga
Penggunaan pipa besi
Berapa lama waktu yang dibutuhkan untuk melakukan pemeliharaan rutin pada unit tata udara?
Setiap tiga bulan
Setiap tahun
Setiap enam bulan
Setiap bulan
Apa yang dimaksud dengan refrigeran dalam sistem pendingin?
Zat yang digunakan untuk menghantar arus listrik
Material untuk membuat pipa
Alat untuk mengukur suhu
Fluida yang digunakan untuk menyerap dan melepaskan panas
