WorksheetsAir Brake System (Advanced volvo)
Total questions: 20
Worksheet time: 10mins
Sensor B03 pada air brake system berfungsi sebagai...
Brake pressure sensor
Wheel speed sensor
Foot brake valve sensor
Brake lining sensor
TCM adalah kepanjangan dari...
Trailer Communication Modul
Trailer Control Modulator
Truck Control Modulator
The Communication Modul
Hand Control Unit berkomunikasi dengan APM menggunakan kabel komunikasi data...
LIN
CAN H
CAN L
BUS

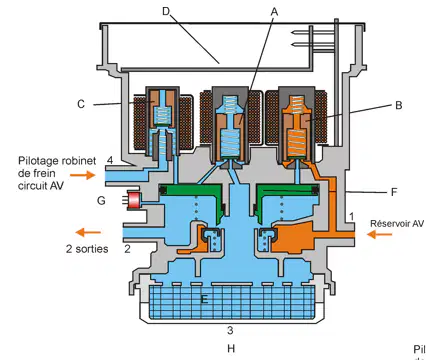

Solenoid A pada modulator berfungsi sebagai...
Exhaust solenoid valve
Inlet solenoid valve
Back-up solenoid valve
Relay valve
Fungsi solenoid B pada modulator...
Exhaust solenoid valve
Inlet solenoid valve
Back-up solenoid valve
Relay valve
Fungsi solenoid C pada modulator adalah
Exhaust solenoid valve
Inlet solenoid valve
Back-up solenoid valve
Relay valve
Port 43 pada trailer brake adalah suplai dari...
Tangki depan
APM port 23
APM port 29.1
APM port 11
Port 4.2 pada APM berfungsi untuk...
Mencegah kerja bersamaan antara parking brake & service brake
Menyuplai angin ke service brake chamber
Menyuplai angin ke transmission system
Sebagai signal ke relay valve
Maximal nilai pembukaan dari return spring Z-cam adalah...
230 mm
330 mm
300 mm
270 mm
Berapa minimum ketebalan lining brake...
5 mm
7 mm
10 mm
3 mm
Berikut adalah arti dari simbol angka yang ada pada komponen komponen pneumatic system
1 untuk Delivery (Out), 2 untuk Signal (Control), 3 untuk Supply (In), dan 4 untuk Evacuation
1 untuk Signal (Control), 2 untuk Supply (In), 3 untuk Evacuation dan 4 untuk Delivery (Out)
1 untuk Supply (In), 2 untuk Delivery (Out), 3 untuk Evacuation, dan 4 untuk Signal (Control)
1 untuk Evacuation, 2 untuk Delivery (Out), 3 untuk Signal (Control) dan 4 untuk Supply (In)
Pelumasan pada komponen dalam air compressor berasal dari
engine lubrication
transmission lubrication
automatic lubrication
manual greasing
Apa yang terjadi pada piston kompresor saat berada di posisi kerja
Piston bergerak ke atas dan menutup outlet valve
Piston bergerak ke bawah dan terjadi kevakuman didalam silinder yang membuat intake valve terbuka
Piston tidak bergerak dan intake valve terbuka
Piston bergerak ke samping
Berikut pernyataan yang sesuai dengan service brake system
Engaged karena tekanan oli/angin, disengaged karena tekanan oli/angin
Engaged karena tekanan spring, disengaged karena tekanan oli/angin
Engaged karena tekanan spring, disengaged karena tekanan spring
Engaged karena tekanan oli/angin, disengaged karena tekanan spring
Berikut penyataan yang sesuai mengenai parking brake system
Engaged karena tekanan oli/angin, disengaged karena tekanan spring
Engaged karena tekanan oli/angin, disengaged karena tekanan oli/angin
Engaged karena tekanan spring, disengaged karena tekanan oli/angin
Engaged karena tekanan spring, disengaged karena tekanan spring
ABS atau Anti-Lock Braking System adalah suatu sistem pada kendaraan mobil atau motor yang berfungsi untuk...
Mencegah roda terkunci / locking pada saat pengemudi mengerem secara mendadak.
Mencegah pengereman saat kendaraan mengalami slip pada jalan yang licin.
Mencegah roda terkunci / locking pada saat pengemudi melakukan akselerasi secara mendadak.
Mencegah roda terkunci / locking pada saat pengemudi mengaktikan parking brake secara mendadak.
Mencegah roda slip saat melewati permukaan jalan yang licin.
Selama unit beroperasi, air compressor perlu di dinginkan agar bisa bekerja secara optimal menggunakan...
Udara sekitar untuk pendinginan crankcase & cylinder block, coolant untuk pendinginan cylinder head air compressor.
Coolant dari engine sebagai pendingin cylinder head, crankcase, dan cylinder block air compressor
Udara yang dihembuskan oleh cooling fan pada engine.
Coolant untuk pendinginan cylinder block & crankcase, udara untuk pendinginan cylinder head air compressor
Udara untuk pendinginan crankcase & cylinnder head, coolant untuk pendinginan cylinder block air compressor.
Port nomor 2 dan 3 pada gambar diatas berfungsi untuk ?
Delivery & Evacuation
Supply & Signal
Signal & Delivery
Supply & Evacuation
Delivery & Supply
Apabila pada air compressor terjadi kebocoran pada hose control yang menuju unloading plunger, maka hal yang akan terjadi adalah...
Air compressor akan terus menerus pada posisi working.
Air compressor tidak bisa mensuplai tekanan angin di sistem.
Tekanan angin di sistem tidak tercapai ( pressure drop )
Unloading plunger mendorong reed valve dan membuka unloading chamber.
Berikut adalah fungsi dari brake system pada kendaraan, kecuali
mengurangi kecepatan putaran roda kendaraan
membantu dalam dalam pengendalian steering
memungkinkan roda kendaraan dapat berbelok
memungkinkan kendaraan dapat berhenti di tanjakan
