WorksheetsMECHANIC SKILL CONTEST #2 2025
Total questions: 40
Worksheet time: 40mins

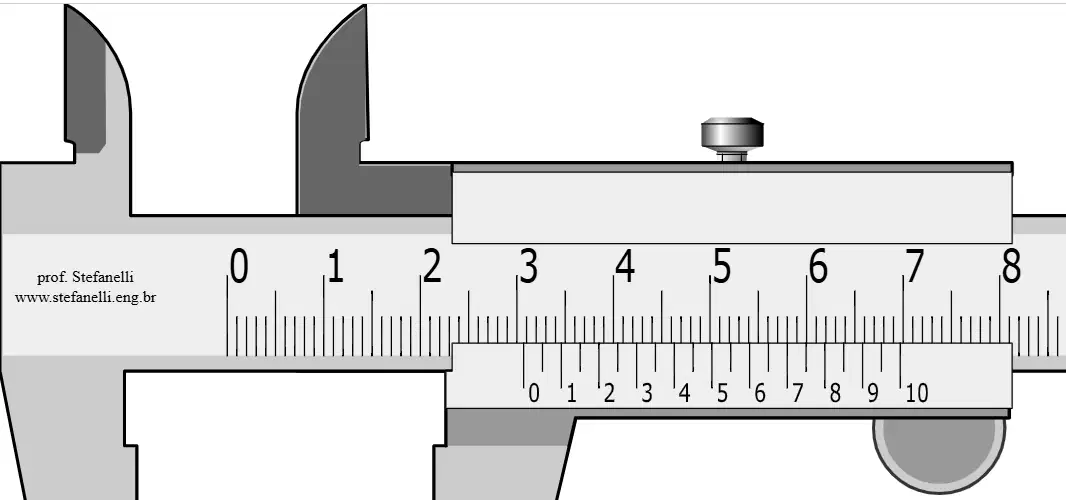

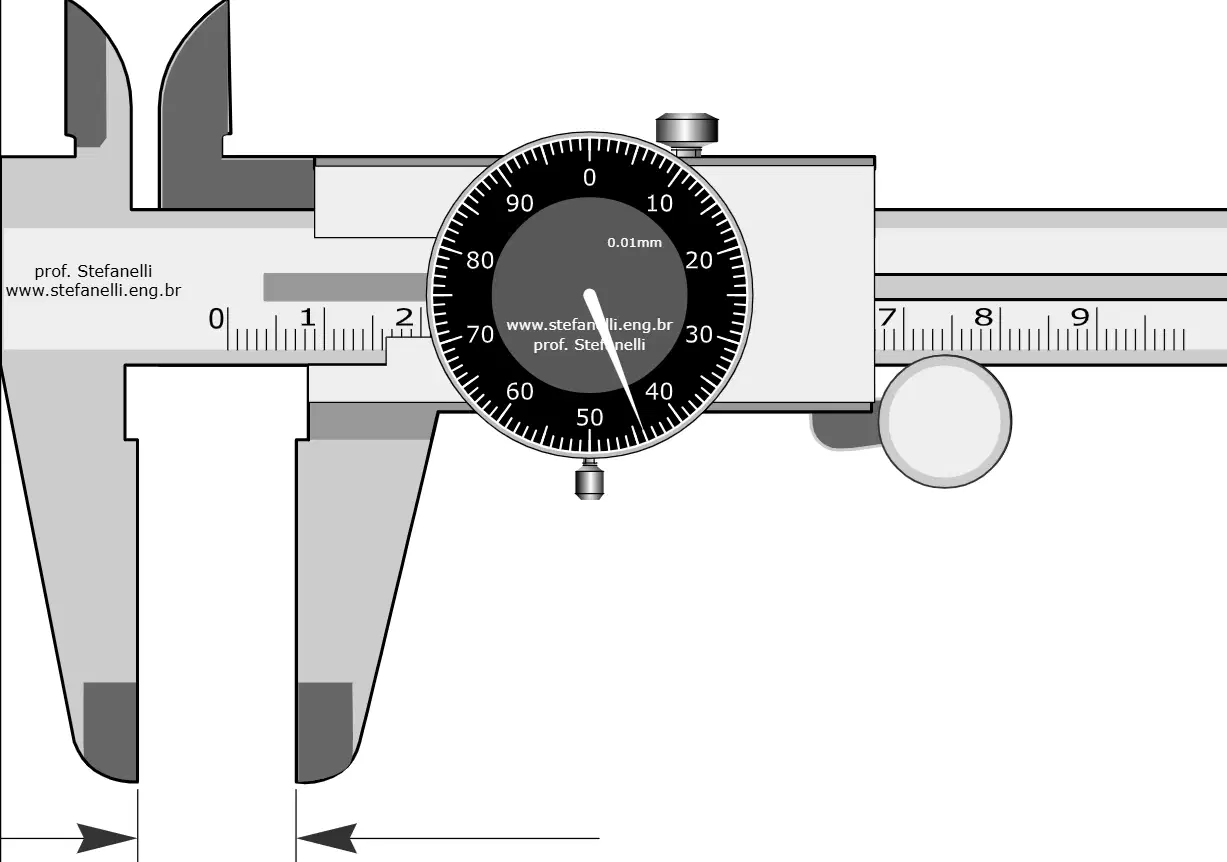

Hasil Pengukuran berikut ini adalah.......mm
30,70
23,70
30,60
30,80

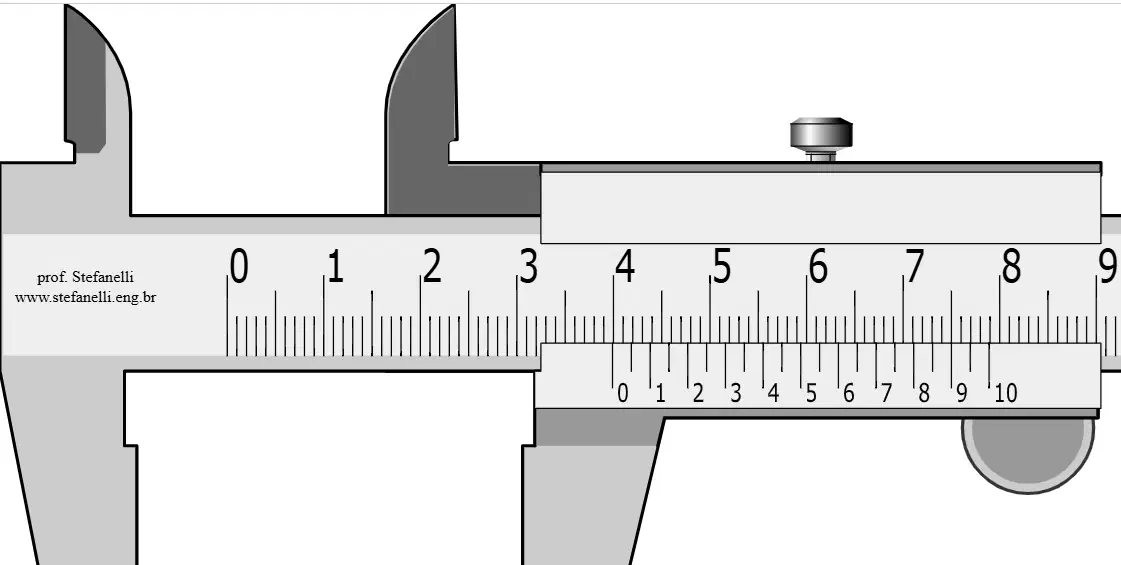

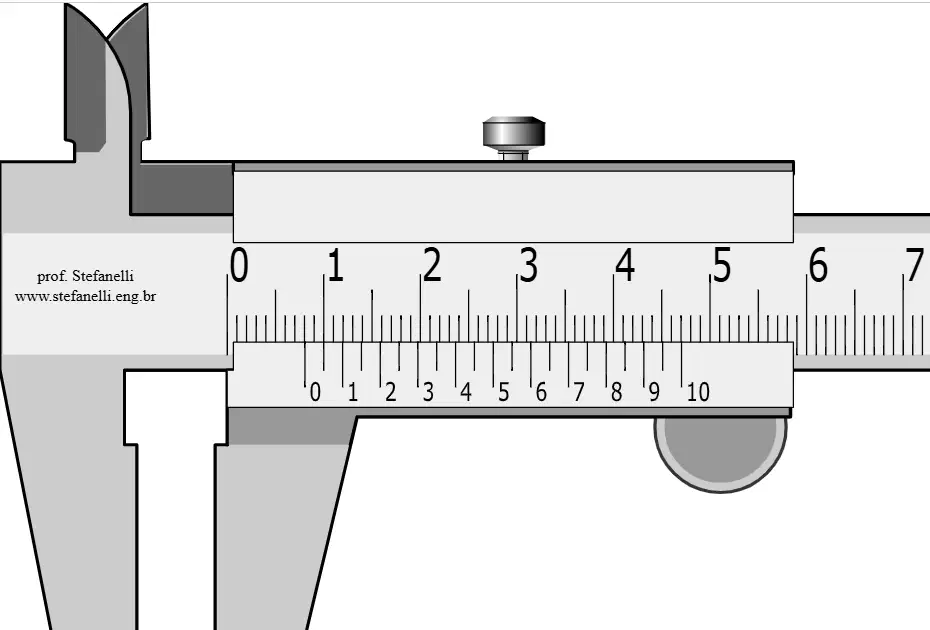

Hasil Pengukuran berikut ini adalah.......mm
67,50
74,35
70,40
75,40

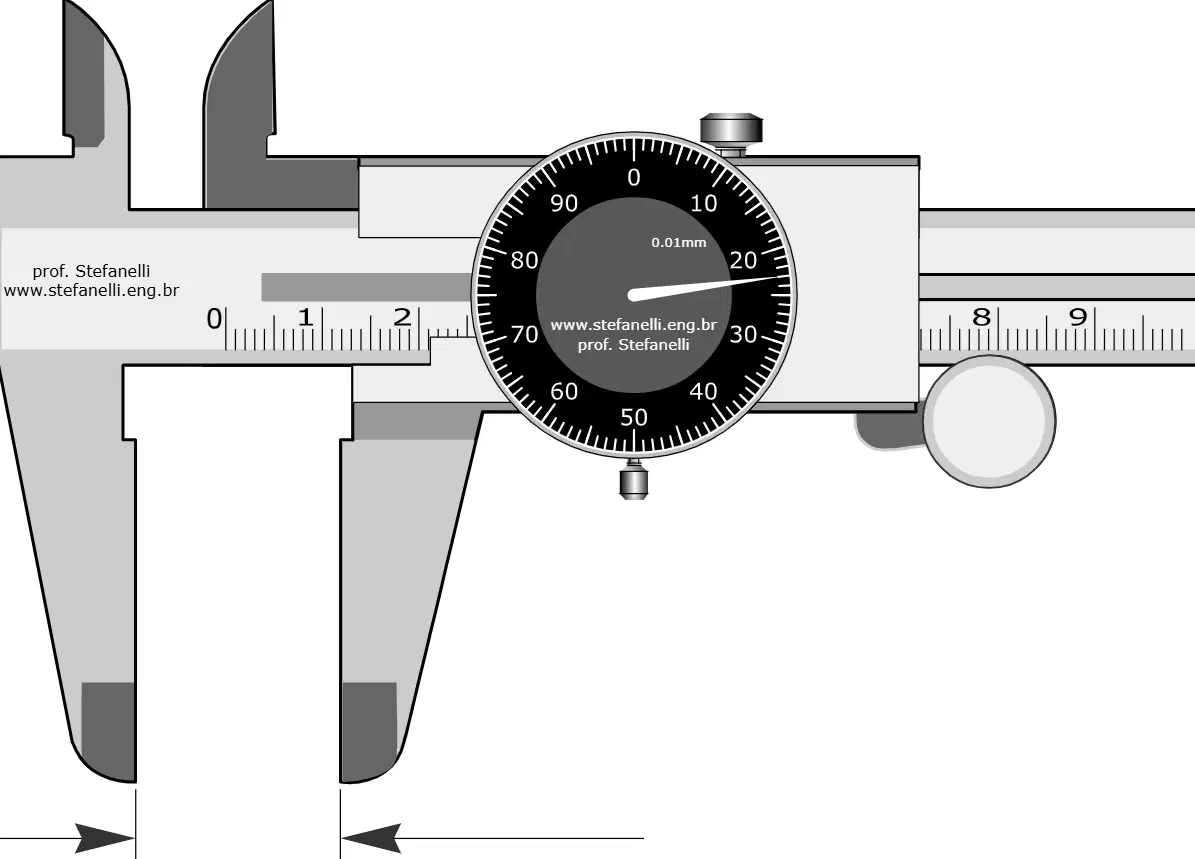

Hasil Pengukuran berikut ini adalah.......mm
8,05
0,85
8,90
7,10

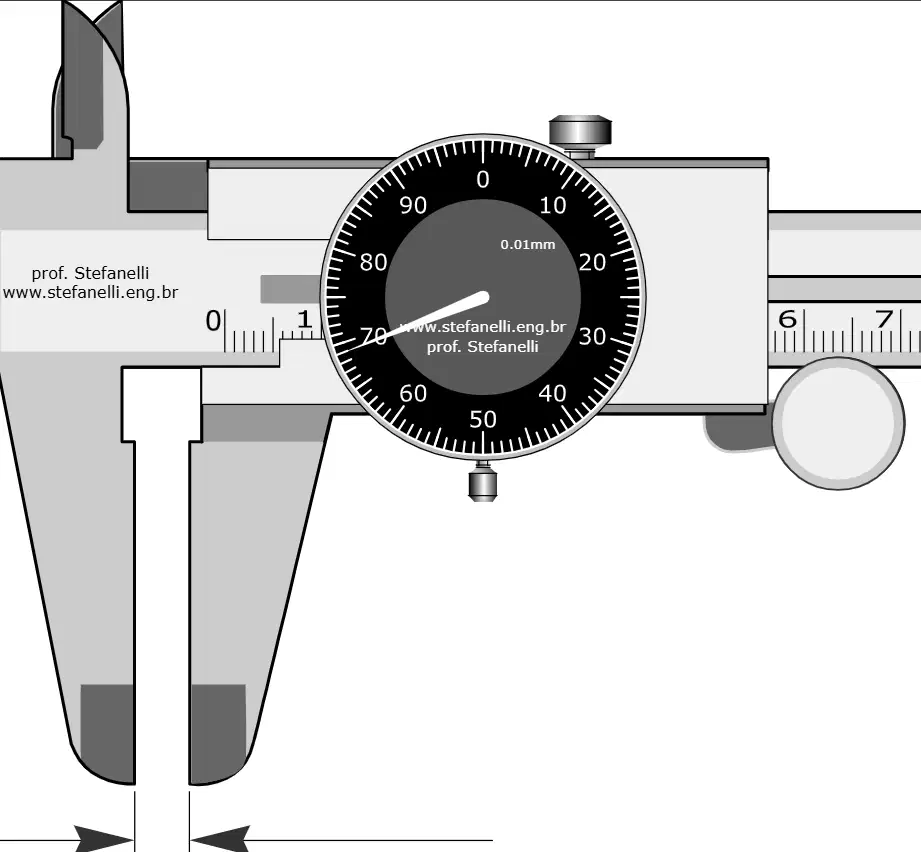

Hasil Pengukuran berikut ini adalah.......mm
39,00
32,90
39,90
40,90

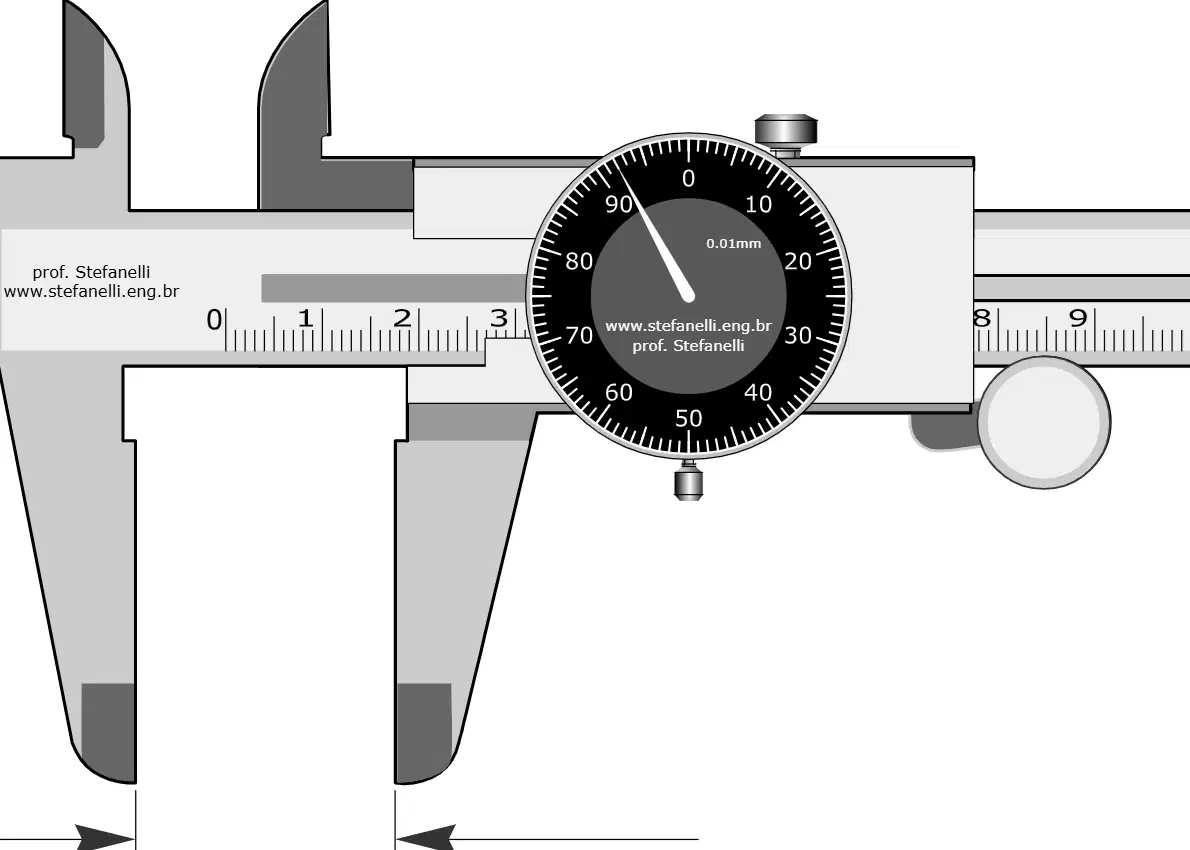

Hasil Pengukuran berikut ini adalah.......mm
10,65
101,65
100,65
94,65

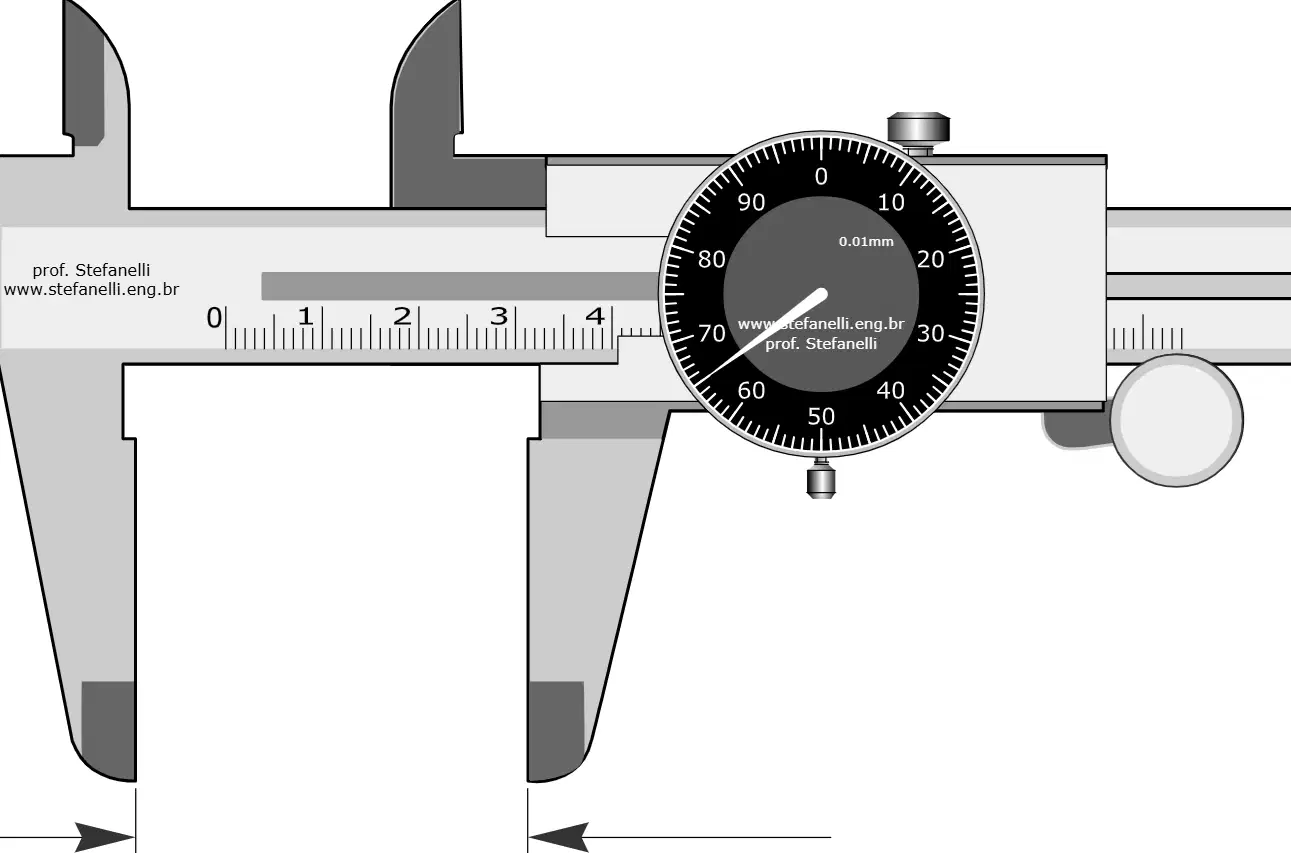

Hasil Pengukuran berikut ini adalah.......mm
0,45
21,48
2,48
21,44
Hasil Pengukuran berikut ini adalah.......mm
122,26
12,26
122,23
12,223
Hasil Pengukuran berikut ini adalah.......mm
8,14
81,18
18,14
80,14
Hasil Pengukuran berikut ini adalah.......mm
41,88
41,82
4,82
40,82
Hasil Pengukuran berikut ini adalah.......mm
111,40
11,4
114
108,40
Hasil Pengukuran berikut ini adalah.......mm
58,95
58,45
50, 45
55,45
Hasil Pengukuran berikut ini adalah.......mm
71,00
71,10
70,00
70,50
Hasil Pengukuran berikut ini adalah.......mm
69,71
69,21
70,21
65,25
Hasil Pengukuran berikut ini adalah.......mm
29,34
29,84
30,34
25,34
Hasil Pengukuran berikut ini adalah 17,57 mm
Hasil Pengukuran berikut ini adalah.......mm
16,44
20,44
15,44
15,40
Hasil Pengukuran berikut ini adalah 27,92 mm
Hasil Pengukuran berikut ini adalah.......mm
40,65
32,65
4,65
41,65
Hasil Pengukuran berikut ini adalah.......mm
21,23
20,23
2,23
0,223
Hasil Pengukuran berikut ini adalah.......mm
5,69
1,69
0,569
5,069
Sebuah benda kerja yaitu berupa piston caliper, memiliki ukuran diameter luar 55 mm ±0.02 mm, alat ukur yang paling tepat untuk mengukur diameter luar benda tersebut adalah.......
Depth Caliper 0-150mm/0,01
Depth Micrometer 50-75mm/0,02
Outside Micrometer 50-75mm/0.01
Outside Micrometer 25-50mm/0.01
Berikut ini yang tidak termasuk dalam kategori Alat Ukur Dimensional adalah......
HEIGHT GAGE
BORE GAGE
HOLE TEST
FEELER GAUGE
Semua alat ukur dibawah ini termasuk jenis alat ukur Kalibrasi :
1. Ring Gage
2. Block Gages
3. Caliper Checker
4. Radius Gage
Istilah ketelitian/Resolusi (Daya Baca) pada alat ukur mekanik menunjukkan ............
Tingkat keakuratan alat ukur
Rentang total pengukuran alat
Nilai kesalahan terbesar yang diperbolehkan
Perubahan terkecil dalam besaran terukur yang menghasilkan perubahan pada tampilan alat ukur
Mengapa penting untuk membersihkan benda kerja dan alat ukur dari kotoran atau debu sebelum pengukuran dilakukan?
Untuk menghilangkan panas berlebih dari benda kerja
Untuk mencegah kesalahan pengukuran akibat adanya lapisan tebal partikel atau debu
Agar proses pengukuran terlihat lebih rapi
Untuk mencegah alat ukur berkarat
Apa dampak utama jika pengukuran dimensi dilakukan saat benda kerja masih dalam kondisi panas?
Alat ukur menjadi cepat rusak
Tidak ada pengaruh signifikan terhadap hasil pengukuran
Hasil pengukuran akan lebih kecil dari nilai sebenarnya karena benda menyusut
Hasil pengukuran akan lebih besar dari nilai sebenarnya karena terjadi pemuaian termal
Bagian dari Vernier Caliper yang berfungsi untuk mengukur kedalaman (depth) adalah:........
Jaws luar (Outside Measuring Jaws)
Depth gauge/Rod
Jaws dalam (Inside Measuring Jaws)
Main Scale/Beam
Apa fungsi utama dari Ratchet Stop (Roda Bergigi) pada Outside Micrometer?
Memastikan tekanan pengukuran yang seragam
Mengubah resolusi pengukuran
Menunjukkan pembacaan desimal
Mengunci spindle pada posisi pengukuran
Akurasi (Accuracy) yang tinggi ditunjukkan oleh:.............
Nilai-nilai pengukuran yang sangat rapat dan jauh dari nilai sebenarnya
Alat ukur dengan resolusi tertinggi
Nilai-nilai pengukuran yang tersebar luas tetapi mendekati nilai sebenarnya
Nilai-nilai pengukuran yang rapat dan sangat dekat dengan nilai referensi yang benar
Seorang teknisi mengukur sebuah gauge block (nilai referensi 50.000 mm) sebanyak lima kali, dan mendapatkan hasil: 50.015 mm, 50.014 mm, 50.016 mm, 50.015 mm, 50.014 mm. Kesimpulan yang tepat adalah:
Presisi rendah, Akurasi tinggi
Presisi tinggi, Akurasi tinggi
Presisi tinggi, Akurasi rendah
Presisi rendah, Akurasi tinggi
Kesalahan pengukuran yang cenderung memiliki nilai yang sama atau proporsional pada setiap pengukuran disebut:
Kesalahan Personal (Personal Error)
Kesalahan Acak (Random Error)
Kesalahan Paralak (Parallax Error)
Kesalahan Sistematis (Systematic Error)
Apa penyebab utama dari Kesalahan Paralak saat membaca alat ukur dengan skala?
Adanya kelembaban tinggi pada alat ukur
Ketidaksempurnaan zero setting (pengaturan nol)
Kondisi lingkungan yang terlalu panas
Posisi mata pembaca tidak tegak lurus terhadap skala ukur
Untuk meminimalkan Kesalahan Abbe (Abbe Error), pengguna Vernier Caliper harus memastikan:
Membaca skala secara tepat tegak lurus untuk menghindari paralaks
Benda kerja ditempatkan sedekat mungkin dengan Main Scale (garis ukur)
Alat ukur sudah dikalibrasi oleh laboratorium terakreditasi
Pengukuran dilakukan dengan tekanan minimum

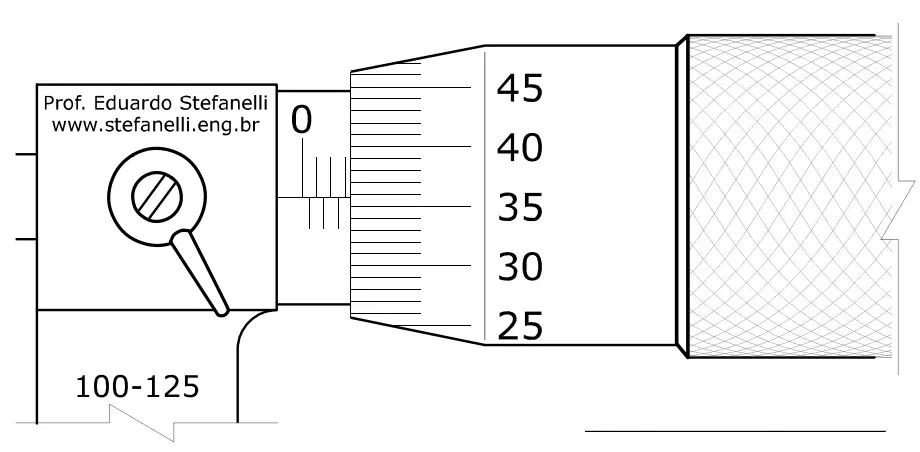

Diketahui Outside Micrometer dengan rentang ukur 100-125 mm. Hasil Pengukuran berikut ini adalah.......mm
103,35
3,35
0,35
100,35
Hasil Pengukuran berikut ini adalah.......mm
101,04
101,2
101,4
10,24
Sebuah Digital Vernier Caliper resolusi 0.01 mm digunakan untuk mengukur diameter luar sebuah benda kerja. Alat ukur tersebut dikalibrasi dengan Gauge Block 50.00 mm dan membaca 50.02 mm. Jika benda kerja diukur menghasilkan 12.78 mm, berapakah hasil pengukuran yang benar?
12.70 mm
12.76 mm
12.78 mm
12,80 mm
Hasil Pengukuran berikut ini adalah.......mm
90,94
90,92
91,00
9,94

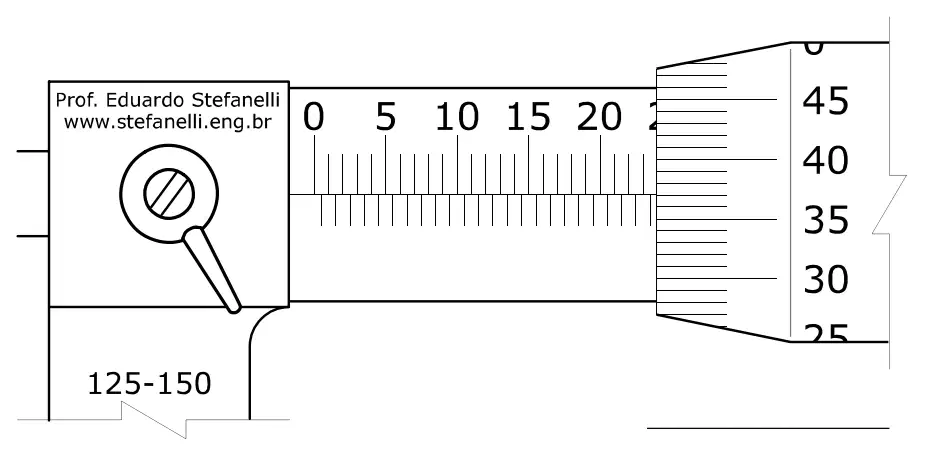

Diketahui Outside Micrometer dengan rentang ukur 125-150 mm. Hasil Pengukuran berikut ini adalah.......mm
148,87
23,87
23,37
143,37
Hasil Pengukuran berikut ini adalah.......mm
0,5683
56,83
5,83
5,683

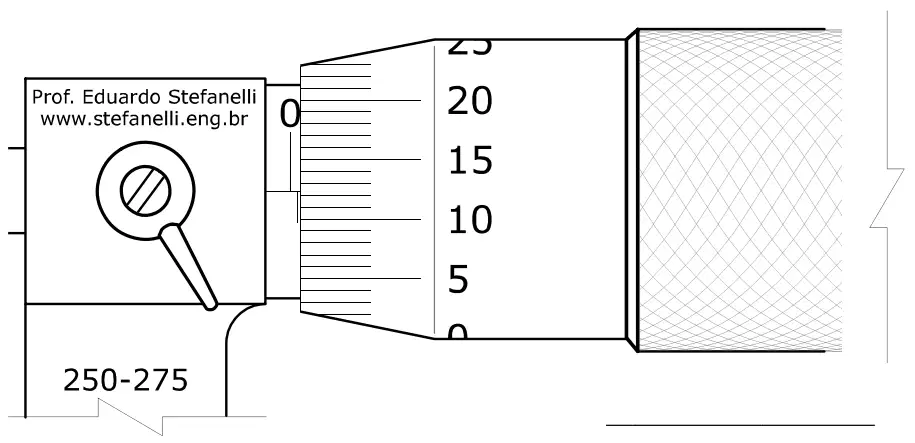

Diketahui Outside Micrometer dengan rentang ukur 250-275 mm. Hasil Pengukuran berikut ini adalah.......mm
250,62
250,12
250,10
25,12
