WorksheetsCâu hỏi về hình chiếu trong bản vẽ kỹ thuật
Total questions: 44
Worksheet time: 23mins
Trong bản vẽ kĩ thuật, hình chiếu đứng có hướng chiếu như thế nào?
Từ trái sang mặt phẳng chiếu đứng.
Từ phải sang mặt phẳng chiếu đứng.
Từ trên xuống mặt phẳng chiếu đứng.
Từ trước tới mặt phẳng chiếu đứng.
Trong bản vẽ kĩ thuật, hình chiếu cạnh có hướng chiếu như thế nào?
Từ trái sang mặt phẳng chiếu cạnh.
Từ phải sang mặt phẳng chiếu cạnh.
Từ trên xuống mặt phẳng chiếu cạnh.
Từ trước tới mặt phẳng chiếu bằng.
Trong bản vẽ kĩ thuật, hình chiếu bằng có hướng chiếu như thế nào?
Từ trái sang mặt phẳng chiếu bằng.
Từ phải sang mặt phẳng chiếu bằng.
Từ trên xuống mặt phẳng chiếu bằng.
Từ trước tới mặt phẳng chiếu bằng.
Trên bản vẽ kỹ thuật, hình chiếu bằng nằm ở vị trí
dưới hình chiếu đứng.
trên hình chiếu đứng.
bên phải hình chiếu đứng.
bên trái hình chiếu đứng.
Trên bản vẽ kỹ thuật, hình chiếu cạnh nằm ở vị trí
dưới hình chiếu đứng.
trên hình chiếu đứng.
bên phải hình chiếu đứng.
bên trái hình chiếu đứng.
Trên bản vẽ kỹ thuật, hình chiếu đứng nằm ở vị trí
dưới hình chiếu bằng.
bên trái hình chiếu cạnh.
bên phải hình chiếu cạnh.
bên trái hình chiếu bằng.
Trong bản vẽ kĩ thuật, cạnh khuất của vật thể được biểu diễn bằng nét gì?
Liền đậm.
Liền mảnh.
Nét đứt.
Nét gạch gạch.
Khi quay hình chữ nhật một vòng quanh một cạnh cố định ta được
hình trụ.
hình nón.
hình cầu.
hình chóp.
Khi quay nửa hình tròn một vòng quanh đường kính cố định ta được
hình trụ
hình nón.
hình cầu
hình chóp.
Khi quay hình tam giác vuông một vòng quanh một cạnh góc vuông cố định ta được
hình trụ.
hình nón.
hình cầu.
hình chóp.
Hình hộp chữ nhật có hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh là:
Ba hình chữ nhật
Ba hình tròn
Hai hình chữ nhật, một hình vuông
Hai hình tròn, một hình chữ nhật
Hình nón có hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh là :
Ba hình tam giác.
Ba hình tròn.
Hai hình tròn, một hình tam giác.
Hai hình tam giác, một hình tròn.
Nếu hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh của vật thể đều là hình tròn thì vật thể đó có dạng:
hình cầu.
hình nón.
hình lăng trụ.
hình chóp.
Hình lăng trụ tam giác đều có hình chiếu đứng, hình chiếu bằng lần lượt là các hình:
hình chữ nhật, tam giác cân.
hình chữ nhật, hình vuông.
hình chữ nhật, tam giác đều.
hình vuông, hình tròn.
Hình chóp tứ giác đều có hình chiếu đứng, hình chiếu bằng lần lượt là có dạng:
hình chữ nhật, tam giác cân.
tam giác cân, hình vuông.
tam giác cân, hình chữ nhật.
tam giác đều, hình tròn.
Hình khối nào sau đây có hình chiếu đứng và hình chiếu cạnh đều là hình chữ nhật giống nhau?
Hình nón.
Hình trụ.
Hình cầu
Hình chóp đều.

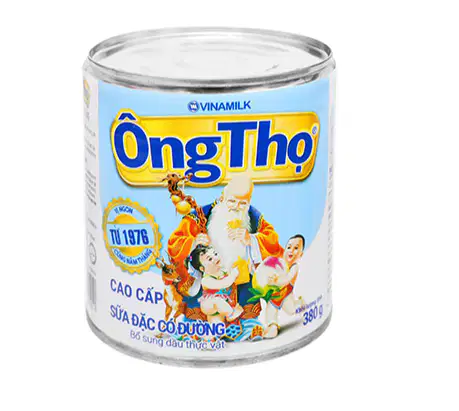

Lon sữa là vật thể có dạng khối hình nào sau đây?
Hình lăng trụ
Hình chóp cụt
Hình trụ
Hình tròn
Bao diêm có dạng:
hình hộp chữ nhật
hình tam giác cân
hình tròn
hình tam giác đều
Quả địa cầu có dạng:
hình hộp chữ nhật
hình trụ
hình nón
hình cầu
Quyển lịch để bàn có dạng:
hình hộp chữ nhật
hình trụ
hình lăng trụ
hình cầu
Kí hiệu (hình bên) trong bản vẽ nhà được hiểu là gì?
Cửa sổ đơn 1 cánh
Cửa đi 1 cánh
Cầu thang
Cửa sổ kép
Nội dung của bản vẽ chi tiết gồm có:
Khung tên, hình biểu diễn
Khung tên, hình biểu diễn, kích thước
Hình biểu diễn, kích thước, bảng kê, khung tên
Khung tên, hình biểu diễn, kích thước, yêu cầu kĩ thuật
Trình tự đọc một bản vẽ chi tiết là :
khung tên - kích thước - hình biễu diễn - yêu cầu kĩ thuật
khung tên - yêu cầu kĩ thuật - hình biễu diễn - kích thước
khung tên - hình biễu diễn - kích thước - yêu cầu kĩ thuật
hình biễu diễn- khung tên- kích thước - yêu cầu kĩ thuật - tổng hợp
Nếu vẽ cạnh thấy trong bản vẽ kĩ thuật ta dùng nét vẽ nào?
liền đậm
liền mảnh
nét đứt
nét gạch chấm mảnh
Nếu vẽ cạnh khuất trong bản vẽ kĩ thuật ta dùng nét vẽ nào?
liền đậm
liền mảnh
nét đứt
nét gạch chấm mảnh
Lõi dây dẫn điện thuộc loại vật liệu cơ khí nào?
Kim loại đen
Chất dẻo
Kim loại màu
Cao su
Thành phần kim loại đen chủ yếu là
sắt, đồng
sắt, cacbon
đồng, cacbon
gang, cacbon
Trong các nhóm vật liệu sau đây, nhóm vật liệu nào là kim loại đen?
Đồng, nhôm, sắt, cao su
Gang trắng, cao su, chất dẻo
Gang xám, đồng, chì, sắt, nhôm
Gang xám, gang trắng, thép
Vỏ quạt điện thuộc loại chất dẻo nào?
Chất dẻo nhiệt
Chất dẻo nhiệt rắn
Chất dẻo cứng
Chất dẻo thô
Can nhựa, áo mưa thuộc loại vật liệu cơ khí nào?
Chất dẻo nhiệt
Chất dẻo nhiệt rắn
Cao su tự nhiên
Cao su nhân tạo
Lốp xe đạp thuộc loại vật liệu cơ khí nào?
Chất dẻo nhiệt
Chất dẻo nhiệt rắn
Kim loại đen
Cao su
Hai hình biểu diễn trên bản vẽ chi tiết ống lót sau được gọi tên là gì?
Hình chiếu đứng và hình chiếu bằng
Hình chiếu bằng và hình chiếu cạnh
Hình chiếu đứng và hình chiếu cạnh
Hình chiếu phẳng và hình chiếu bằng
Hai hình biểu diễn trên bản vẽ chi tiết vòng đai sau được gọi tên là gì?
Hình chiếu đứng và hình chiếu bằng
Hình chiếu bằng và hình chiếu cạnh
Hình chiếu đứng và hình chiếu cạnh
Hình chiếu phẳng và hình chiếu bằng
Bản vẽ trên thuộc loại bản vẽ nào?
Bản vẽ lắp.
Bản vẽ nhà.
Bản vẽ chi tiết.
Bản vẽ khối.
3 hình vẽ sau là 3 hình chiếu của khối gì?
Hình hộp chữ nhật.
Hình lăng trụ.
Hình chóp đều.
Hình trụ.
Cho bản vẽ hình chiếu của 1 vật thể (Hình 1). Cho biết vật thể có dạng các khối hình nào dưới đây?
Hình lăng trụ, hình chóp.
Hình nón cụt, hình hộp.
Hình chỏm cầu, hình hộp.
Hình trụ, hình hộp.
Cho vật thể B và các hình vẽ 4,5,6. Hãy cho biết hình nào là hình chiếu bằng của vật thể B?
Hình 4
Hình 6
Hình 5
Cả hình 4 và 6.
Cho các bản vẽ hình chiếu 1,2,3,4 và các vật thể A, B, C, D. Cách sắp xếp bản vẽ tương ứng với vật thể đúng là:
1- A, 2- B, 3- C, 4- D.
1- B, 2- C, 3- A, 4- D.
1- B. 2- A, 3- D, 4- C.
1- B, 2- C, 3- A, 4- D.
Cho các vật thể a,b,c và các bản vẽ. Hãy chọn cặp vật thể và bản vẽ hình chiếu tương ứng với vật thể?
1-a, 2-b, 3-c.
1-b,2-a,3-c.
1-b, 2-c,3-a.
1-c,2-a,3-b.
Cho vật thể sau và các hình vẽ 7,8,9. Hãy cho biết hình nào là hình chiếu cạnh của vật thể C?
Hình 7
Hình 9
Hình 8
Cả hình 7 và 9
Hình vẽ bên là bản vẽ kĩ thuật của một chi tiết.
(Chọn đáp án đúng)
Tên của chi tiết trên bản vẽ là ke góc
Hình biểu diễn trên bản vẽ là hình chiếu đứng, hình chiếu bằng, hình chiếu ngang.
Kích thước đo được trên hình biểu diễn gấp đôi kích thước thật của chi tiết
Làm cùn cạnh sắc là yêu cầu kĩ thuật về gia công.

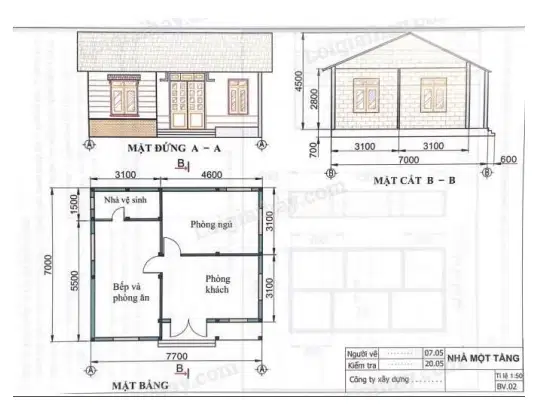

: Cho bản vẽ nhà sau. Hãy quan sát bản vẽ và cho biết các khẳng định sau đúng hay sai?
(Chọn đáp án đúng)
Bản vẽ trên có tên gọi là Nhà một tầng
Kích thước trên bản vẽ thu nhỏ 50 lần so với kích thước thực tế.
Ngôi nhà trong bản vẽ có tất cả 8 cửa sổ.
Kích thước phòng khách là 7700 x 4600.
: Cho hình vẽ sau về 1 bản vẽ kĩ thuật. Hãy cho biết các khẳng định sau đúng hay sai?
(Chọn đáp án đúng)
Bản vẽ trên thuộc loại bản vẽ chi tiết.
Bản vẽ gồm hai hình biểu diễn là hình chiếu đứng và hình chiếu cạnh.
Kích thước thật của các chi tiết trong bản vẽ bằng nửa kích thước thực tế.
Trình tự tháo của bộ bản lề là: 1 – 2 – 3 .
Trong các khẳng định nói về nội dung các loại bản chi tiết, bản vẽ lắp và bản vẽ nhà, em hãy cho biết mỗi khẳng định đúng hay sai?
(Chọn đáp án đúng)
Bản vẽ chi tiết có 4 nội dung: hình biểu diễn, kích thước, yêu cầu kĩ thuật, khung tên
Bản vẽ lắp có bảng kê
Bản vẽ nhà không có yêu cầu kĩ thuật và bảng kê.
Khi đọc bản vẽ, cả ba loại bản vẽ đều có 5 phần
