Worksheets

mltkls10

Total questions: 25

Worksheet time: 13mins

Name
Class
Date
1.

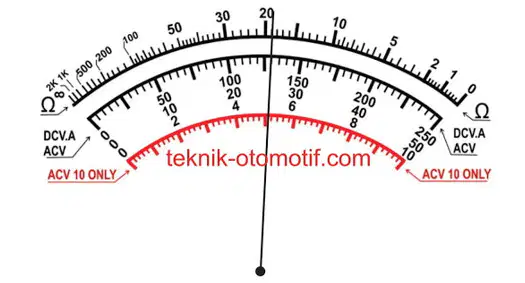

Berapakah hasil pembaacan multimeter dibawah ini, apabila selector ditempatkan di DCV 50

a)

120 V

b)

130 V

c)

26 V

d)

25 V

e)
50 V
2.

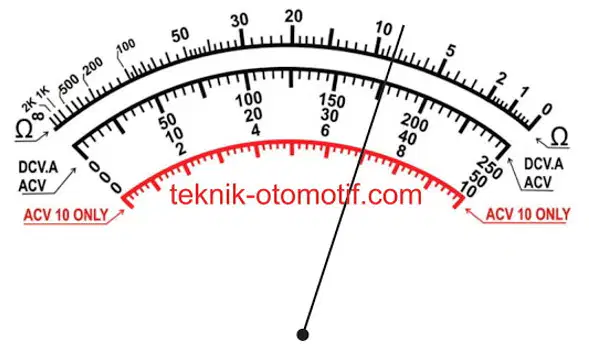

Berapakah hasil pembaacan multimeter dibawah ini, apabila selector ditempatkan di x100 Ω

a)

25 Ω

b)

87 Ω

c)

85 Ω

d)

850 Ω

e)

8,5 Ω

3.
Pada pengukuran resistansi, jarum menunjukkan di tengah skala Ω dengan batas ukur ×1kΩ. Nilai resistansi benda sekitar ...
a)
500 Ω
b)
1 kΩ
c)
5 kΩ
d)
50 kΩ
e)
500 kΩ
4.
Jika jarum multimeter tidak bergerak saat mengukur tegangan DC, kemungkinan penyebabnya adalah ...
a)
Probe terbalik polaritasnya
b)
Baterai habis
c)
Saklar di posisi AC
d)
Skala belum dikalibrasi
e)
Kabel putus
5.
Saat mengukur arus DC, jarum bergerak ke kiri. Hal ini berarti ...
a)
Probe terbalik polaritasnya
b)
Baterai rusak
c)
Arus melebihi batas ukur
d)
Multimeter error
e)
Galvanometer rusak
6.
Seorang siswa mengukur tegangan baterai 12,4V, lalu mesin hidup menjadi 14,1V. Kondisi sistem pengisian adalah ...
a)
Tidak bekerja
b)
Overcharging
c)
Normal
d)
Drop tegangan
e)
Tidak stabil
7.
Jika saat mesin hidup nilai tegangan 16V, maka kemungkinan ...
a)
Regulator rusak
b)
Alternator tidak bekerja
c)
Aki rusak
d)
Multimeter rusak
e)
Kabel longgar
8.

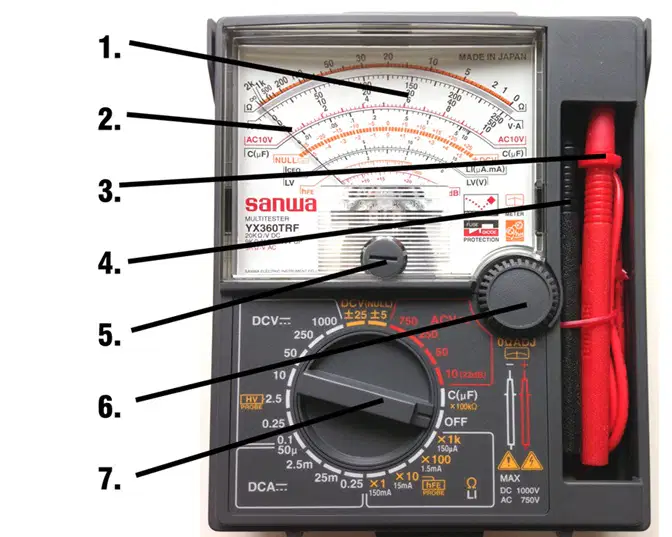

Perhatikan Gambar.

Bagian yang ditunjukkan oleh nomor 3 adalah ...

a)

Test Lead +

b)

Probe +

c)

Probe -

d)

Zero Adjusting Screw

e)

Zero Ohm Adjusting knob

9.

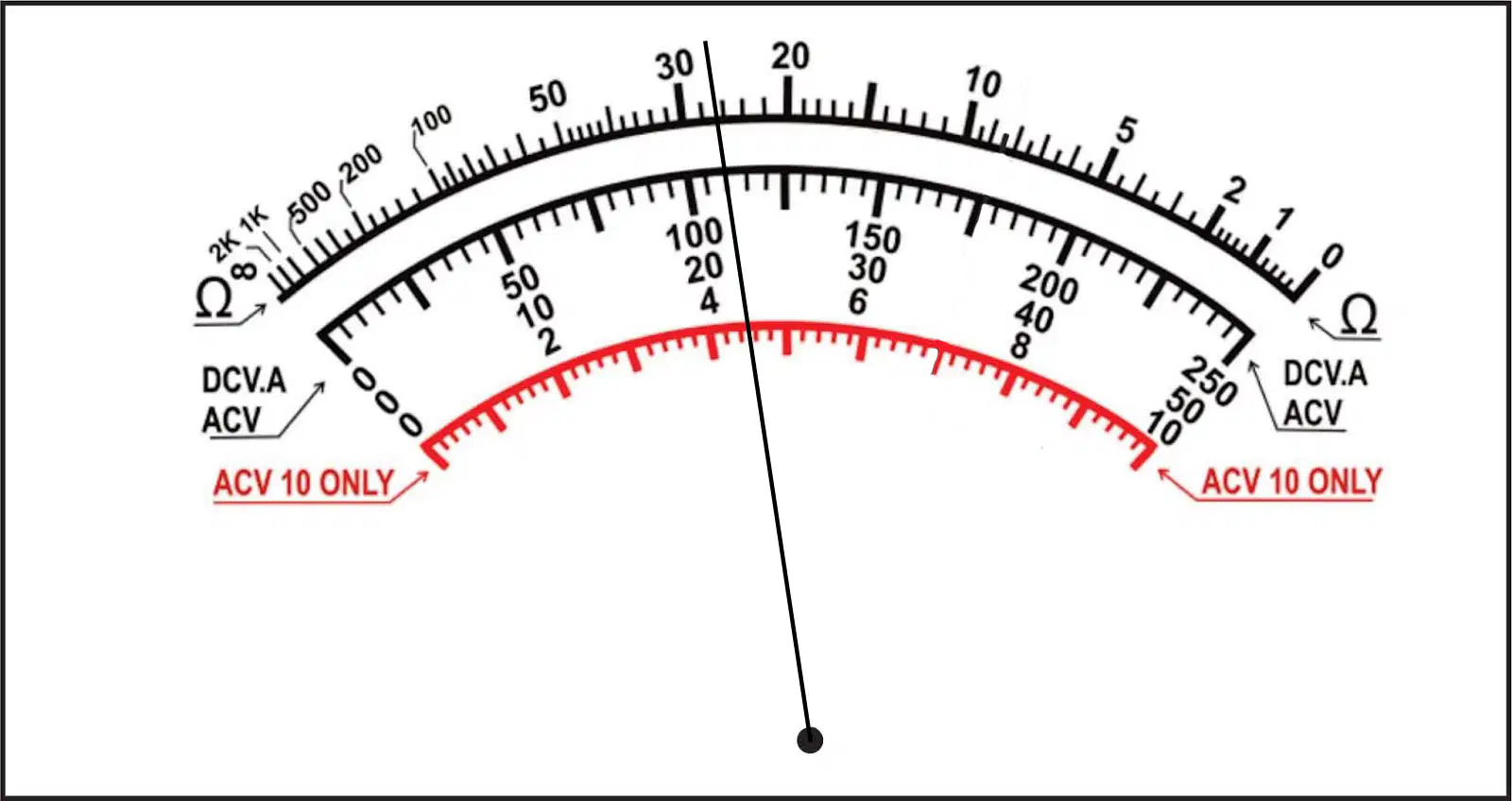

Berapakah hasil pembaacan multimeter dibawah ini, apabila selector ditempatkan di 10 VDC

a)

7,2 V

b)

7,40 V

c)

7 V

d)

74 V

e)

195 V

10.
Siswa lupa mengubah saklar dari Ω ke V saat ukur aki. Akibatnya ...
a)
Multimeter aman
b)
Jarum tidak bergerak
c)
Sekering putus
d)
Nilai tidak stabil
e)
Tegangan dua kali lipat
11.

Perhatikan Gambar !

Nama dari bagian yang ditunjukkan oleh Nomor 5 adalah ....

a)

Zero Ohm Adjusting knob

b)

Zero Adjusting Screw

c)

Jarum penunjuk meter

d)

Test lead

e)

Skala

12.

Berapakah hasil pembaacan multimeter dibawah ini, apabila selector ditempatkan di 250 VDC

a)

220 V

b)

110 V

c)

105 V

d)

100 V

e)

120 V

13.
Dioda diuji, jarum bergerak saat probe merah di anoda, hitam di katoda, dan tidak bergerak saat dibalik. Kondisi dioda ...
a)
Rusak terbuka
b)
Rusak hubung singkat
c)
Normal
d)
Overheat
e)
Tidak terhubung
14.

Perhatikan gambar berikut ini. Pada rangkaian tersebur Multi meter di gunakan untuk mengukur ?

a)

Besar Hambatan

b)

Besar Arus yang mengalir

c)

Kontuinitas

d)

Tegangan Listrik

e)

Tegangan Aki

15.
Multimeter digital menampilkan “OL” saat ukur resistor berarti ...
a)
Nilai nol
b)
Nilai tak terbatas
c)
Arus berlebih
d)
Tegangan tinggi
e)
Sekering putus
16.
Fungsi utama multimeter adalah untuk mengukur ...
a)
Suhu, tekanan, dan arus
b)
Tegangan, arus, dan tahanan
c)
Kapasitansi dan induktansi
d)
Frekuensi dan daya
e)
Hambatan dan suhu
17.
Satuan untuk mengukur resistansi adalah ...
a)
Volt
b)
Ampere
c)
Ohm
d)
Farad
e)
Henry
18.
Sebelum digunakan, multimeter analog harus ...
a)
Dikalibrasi nol
b)
Dihubungkan ke beban
c)
Dipanaskan dulu
d)
Dinyalakan eksternal
e)
Disambung ke AC
19.
Posisi saklar selector digunakan untuk ...
a)
Menyalakan lampu indikator
b)
Menentukan jenis dan batas ukur
c)
Mengatur sensitivitas probe
d)
Menghubungkan ke sumber arus
e)
Menunjukkan nilai maksimum
20.
Probe merah pada multimeter dihubungkan ke terminal ...
a)
Ground
b)
Positif
c)
Negatif
d)
Netral
e)
Bodi kendaraan
21.
Fungsi baterai di dalam multimeter adalah ...
a)
Mengukur arus
b)
Memberi daya saat ukur resistansi
c)
Menyimpan hasil ukur
d)
Mengatur jarum
e)
Memberi daya tegangan
22.
Jika multimeter digunakan untuk mengukur tegangan AC, posisi selector di ...
a)
DCV
b)
ACV
c)
Ω
d)
DCA
e)
OFF
23.
Komponen di dalam multimeter yang menggerakkan jarum penunjuk adalah ...
a)
Resistor
b)
Transformator
c)
Galvanometer
d)
Kapasitor
e)
Transistor
24.
Pengukuran tahanan harus dilakukan ketika rangkaian ...
a)
Dalam keadaan aktif
b)
Terhubung ke sumber tegangan
c)
Dalam keadaan mati
d)
Dalam arus besar
e)
Saat mesin hidup
25.
Jika mengukur arus melebihi batas ukur, akibatnya ...
a)
Nilai kecil
b)
Jarum tidak bergerak
c)
Sekering putus atau jarum rusak
d)
Hasil tetap benar
e)
Layar OL
