WorksheetsINSTALACIONES SANITARIAS
Total questions: 35
Worksheet time: 25mins
¿Que es la instalación sanitaria?
Es un conjunto de tuberías y conexiones de diferentes diámetros y diferentes materiales ; para alimentar y distribuir agua dentro de la construcción
Es un conjunto de tuberías de conducción, conexión, obturadores hidráulicos necesarios para la evacuación de las aguas residuales(aguas jabonosas, aguas grasas, aguas negras)
¿Que porcentaje de pendiente necesita la instalación sanitaria?
1%
5%
10%
2%
Cual es el orden de acuerdo al sentido del flujo para la conducción de aguas residuales.
Drenaje, bajada de aguas negras y registro
Registro, Drenaje y bajada de aguas
Baja de aguas negras, registros y conexión al drenaje
Pozo de absorción
En caso de no existir drenaje que se puede utilizar el sistema de
Fosa séptica
Pozo de Absorción
Fosa séptica y Pozo de absorción
Ninguna de las anteriores
¿Que representa la imagen?
Sifón
Coladera
Conexiones
Todas las anteriores
Diámetros de salida de desagüe de lavadero y ducha
2"
4"
1 1/2"
¿Que función tienen las coladeras?
Son un filtro para no dejar pasar sólidos a la tubería
Son sistemas de cierre hidráulico
Su función introduce aire fresco
¿Cual es la función de un tubo ventilador?
Dejar pasar agua
Decoración
Introducir aire fresco
Diluir gases ofensivos
Evitar presiones negativas
¿Que función tiene un registro?
Conectar la red con el drenaje municipal
Ventilación de la tubería
Cambios de dirección
Para evitar que escapen gases
¿Qué tipo de pieza sanitaria es esta?
Reducción concéntrica
Ampliación concéntrica
Reducción excéntrica
¿Los registros pueden estar hechos de mampostería y tabique?
Cierto
Falso
¿Que tipo de tubería puedo utilizar para instalación sanitaria?
Tubería de Cobre
CPVC
PVC
Tubo plus
Es el tipo de ventilación que se ocupa cuando algún mueble se encuentra lejos de la bajante principal:
Ventilación primaria
Ventilación secundaria
Ventilación individual
¿La instalación sanitaria utiliza tees para la conexión de los ramales a la línea principal?
Cierto
Falso
¿Que tipo de conexión es la imagen?
Codo 45°
Tee
Yee
Codo 90°
¿Que tipo de conexión es la imagen?
Tee sanitaria
Codo 90°
Codo 45°
Yee sanitaria
¿Que tipo de conexión es la imagen?
Codo 45°
Codo sanitario con reducción
Yee
Codo sanitario con salida para ventilación
¿Que tipo de conexión es la imagen?
Codo 45°
Tee
Yee
Codo 90°
¿Qué tipo de agua proviene de lavaderos, lavadoras y duchas?
Aguas grises
Aguas negras
Aguas jabonosas
Aguas residuales
¿Qué se denomina bajadas?
Tuberías de aguas negras verticales.
Tuberías de aguas negras horizontales
Tuberías angostas
Tuberías anchas
¿Qué se denomina Ramales?
Tuberías de gran longitud
Tuberías de aguas negras horizontales
Tuberías de aguas negras verticales.
Tuberías anchas
TERMINAL DE VENTILACION EN PARED
TERMINAL DE VENTILACION
TERMINAL DE VENTILACION EN TECHO
TUBERIA DE VENTILACIÓN
YEE SIMPLE
TEE SANITARIA
CODO 90°
CODO DE 90° CON VENTILACIÓN
Los sifones o trampas...
Forman parte de la red de agua fría.
Forman parte de la red de agua caliente.
Impiden los malos olores de las red de evacuación.
Identifica el siguiente elemento de una instalación de agua de una vivienda.
Llave de paso
Sifón tipo P
Sifón tipo S
Bote sifónico
Dibuja la simbología para un registro de albañal
La unidad de descarga, es la cantidad de agua que desaloja un mueble en uso intermitente normal, en un minuto y que equivale aproximadamente a:
10 lt/min
25 lt/min
28 lt/min
Las aguas residuales pueden separarse en:
Aguas grises y aguas jabonosas
Aguas negras y aguas grises
Aguas negras y aguas blancas
La imagen anterior es una:
Trampa de grasas
Fosa séptica
Planta de tratamiento

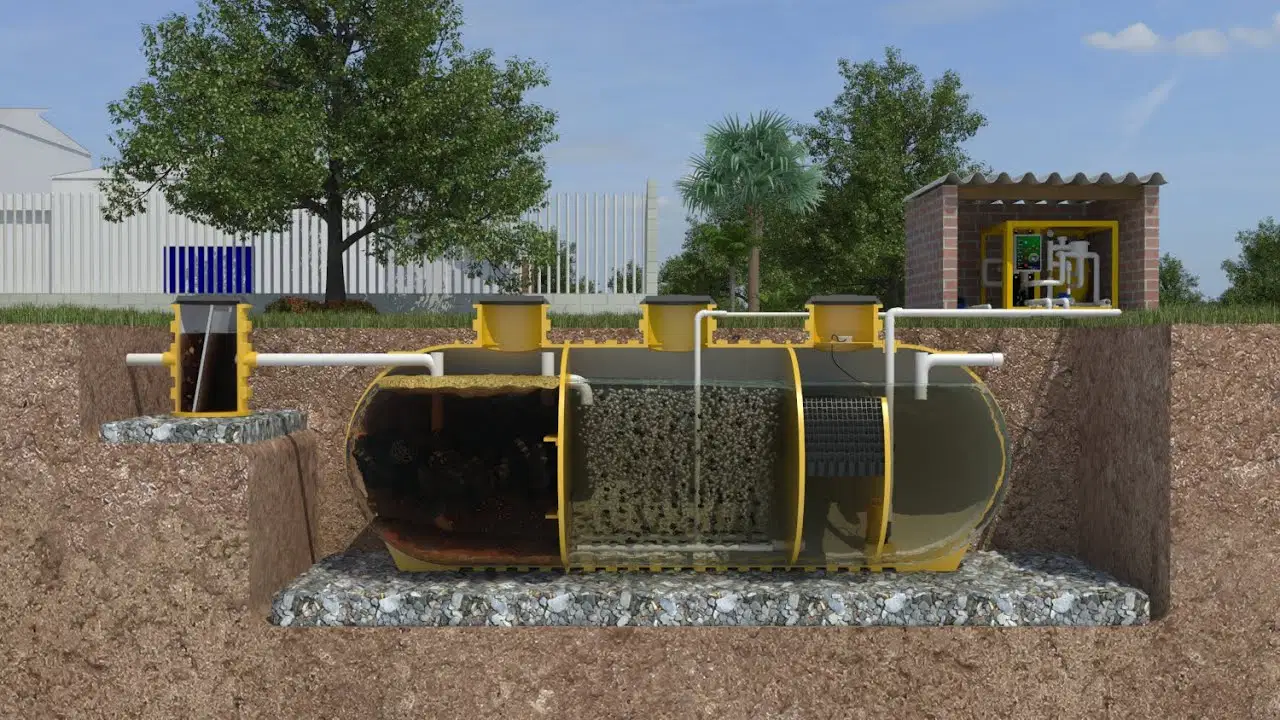

La imagen anterior refiere:
Una PTAR domestica
Fosa séptica
Pozo de absorción
¿Cuántas unidades descarga se consideran en el método de hunter para un inodoro con fluxómetro?
3 UD
5 UD
6 UD
¿Cuántas Unidades descarga se consideran para una coladera de piso?
2 UD
3 UD
4 UD
¿Cuál es el diámetro de la tubería de conexión al ramal requerido para un W.C.?
2"
4"
6"
La red de aguas pluviales en sistemas separados, se proyectará para el desalojo de azoteas y áreas exteriores en función de la precipitación pluvial correspondiente a:
1 hora de duración y periodo de retorno de 2 años
1 hora de duración y periodo de retorno de 3 años
20 horas de duración y periodo de retorno de 2 años

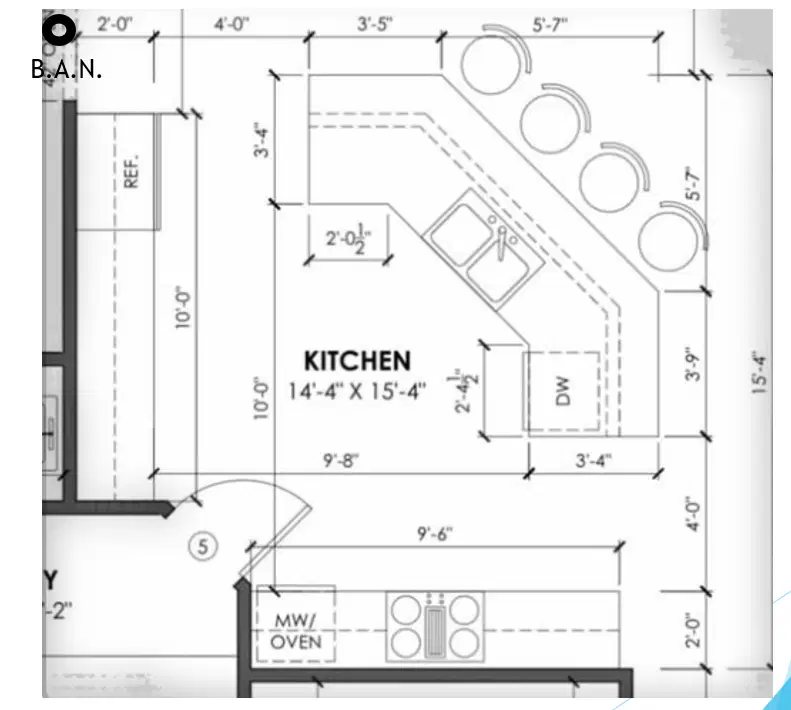

Realiza la instalación sanitaria en planta para el lavavajillas y la tarja hacia la bajada de aguas negras
