WorksheetsTema 16.FUNDAMENTOS DEL MECANIZADO I
Total questions: 53
Worksheet time: 29mins
El proceso de dar forma a una pieza mediante el arranque de material en forma de viruta se denomina:
Laminación
Conformado de chapa
Mecanizado
Moldeo por inyección
¿Por qué se utiliza el mecanizado en la fabricación de piezas?
Porque siempre es el método más rápido y barato.
Porque permite obtener precisiones (tolerancias) y acabados superficiales que otros métodos como la fundición o la forja no pueden alcanzar.
Porque sustituye completamente a procesos como la fundición y la forja.
Porque permite fabricar piezas sin generar viruta ni residuos.
¿Cuál es la principal razón por la que el mecanizado ofrece peores propiedades mecánicas en comparación con los procesos de deformación plástica (como el laminado)?
Debido a que el sobremetal eliminado durante el proceso debilita la estructura interna de la pieza bruta.
Porque en el mecanizado se produce un corte de las "fibras" o granos del metal, generando una discontinuidad en la estructura interna que afecta a su resistencia
Porque el calor generado por la herramienta de corte altera la composición química superficial del material base.
Debido a que la orientación de los granos en el mecanizado sigue siempre la geometría externa de la pieza, evitando puntos de rotura.
Repaso de los diferentes procesos reductores de masa
Entendido
No entendido
¿Cuál de las siguientes funciones define correctamente al "movimiento de corte" en un proceso de mecanizado?
Es el encargado de exponer nuevas zonas de la pieza para completar la operación.
Es el responsable del proceso de eliminación de material y el que consume la mayor parte de la potencia disponible en la zona de trabajo
Es el movimiento que asegura la interferencia entre la pieza y la herramienta para determinar la dimensión final.
Es un movimiento exclusivamente intermitente que se realiza siempre antes de que tenga lugar la eliminación del material.
¿Cuál de las siguientes funciones define correctamente al "movimiento de avance" en un proceso de mecanizado?
Es el encargado de exponer nuevas zonas de la pieza para completar la operación.
Es el responsable del proceso de eliminación de material y el que consume la mayor parte de la potencia disponible en la zona de trabajo
Es el movimiento que asegura la interferencia entre la pieza y la herramienta para determinar la dimensión final.
Es un movimiento exclusivamente intermitente que se realiza siempre antes de que tenga lugar la eliminación del material.
¿Cuál de las siguientes funciones define correctamente al "movimiento de penetración" en un proceso de mecanizado?
Es el encargado de exponer nuevas zonas de la pieza para completar la operación.
Es el responsable del proceso de eliminación de material y el que consume la mayor parte de la potencia disponible en la zona de trabajo
Es el movimiento que asegura la interferencia entre la pieza y la herramienta para determinar la dimensión final.
Es un movimiento exclusivamente intermitente que se realiza siempre antes de que tenga lugar la eliminación del material.
¿Cómo se define la "maquinabilidad" de un material y qué parámetros se utilizan para valorarla en ensayos normalizados?
Es la resistencia de un material a ser penetrado por una herramienta endurecida y se mide únicamente por su dureza superficial.
Es una propiedad que depende exclusivamente del operario y del tipo de máquina-herramienta utilizada, sin relación con la composición química del metal.
Es la aptitud de los materiales para ser conformados por arranque de material, y se valora mediante factores como la duración del afilado, la fuerza de corte o la temperatura de corte
Es la capacidad de un material para recuperar su forma elástica tras ser comprimido por el talón de la herramienta.
La velocidad efectiva (Ve) es la suma vectorial de:
(a)
El ángulo que evita que la herramienta roce con la pieza ya mecanizada y siempre debe ser positivo:
Ángulo de incidencia (α)
Ángulo de desprendimiento (γ)
Ángulo de la herramienta (β)
El ángulo por el que resbala la viruta:
Ángulo de incidencia (α)
Ángulo de desprendimiento (γ)
Ángulo de la herramienta (β)
Si el ángulo de desprendimiento (γ) es grande (10-40º):
el corte es suave (metales blandos)
la herramienta es más robusta (metales duros)
No hay corte
Si el ángulo de desprendimiento (γ) es pequeño o negativo:
el corte es suave (metales blandos)
la herramienta es más robusta (metales duros)
No hay corte

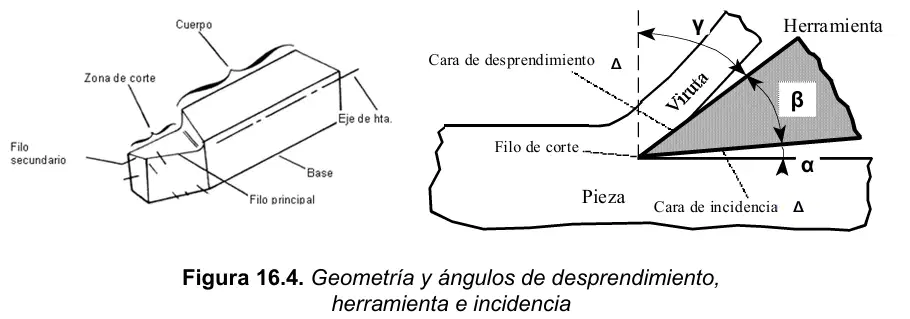

Casi todas las herramientas se basan en una "cuchilla" con tres ángulos principales:
(a)
El ángulo que equivale al cuerpo de la cuña:
Ángulo de incidencia (α)
Ángulo de desprendimiento (γ)
Ángulo de la herramienta (β)
¿Cuál de las siguientes expresiones equivale al ángulo de la herramienta?:
90ª−(α+γ)
90ª+(α+γ)
90ª+(α-γ)
180º +(α-γ)

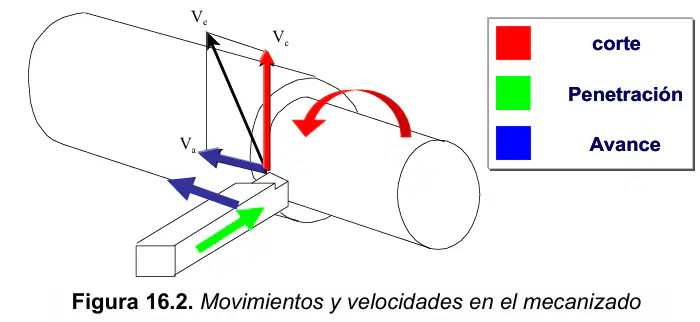

En todo proceso de corte se pueden distinguir tres movimientos
(a)
Repaso ángulos en el corte con herramienta:
Entendido
No entendido
¿A qué corresponde la imagen?
Viruta continua
Viruta discontinua
Viruta de Filo Recocido
Viruta doblada
¿A qué corresponde la imagen?
Viruta discontinua
Viruta continua
Viruta de Filo Recocido
Viruta doblada
¿A qué corresponde la imagen?
Viruta discontinua
Viruta continua
Viruta doblada
Viruta de Filo Recocido
El material sobrante (viruta) siempre es más duro y frágil que la pieza original, qué tipos de viruta existen:
(a)
¿Qué tipo de viruta es Típica de materiales frágiles (fundición) o velocidades bajas?
Discontinua
Filo Recrecido
Continua
¿Qué tipo de viruta es Típica de materiales dúctiles y altas velocidades?
Discontinua
Filo Recrecido
Continua
¿Qué tipo de viruta es Ocurre en materiales dúctiles a velocidades medias-bajas. El metal se "suelda" a la punta de la herramienta por el calor y la presión. Es malo porque se rompe irregularmente y arruina el acabado superficial?
Discontinua
Filo Recrecido
Continua
¿Qué diferencias técnicas existen entre el enlace por chaflán y el enlace por arco según las fuentes proporcionadas?
El chaflán reduce la fuerza de corte, baja el consumo de potencia y evita que aparezcan molestas vibraciones en la punta.
El arco soporta mejor el calor pero genera vibraciones y requiere mayor potencia si el radio de enlace es excesivo.
El arco es preferible en todos los casos porque asegura que el espesor de la viruta sea siempre uniforme.
El chaflán concentra el calor en la punta lo que permite mecanizar materiales que poseen una dureza muy alta.
Las operaciones de mecanizado generan mejores propiedades mecánicas en los materiales procesados que la deformación plástica.
Verdadero
Falso
Las herramientas para conformado por mecanizado tiene un único filo.
Verdadero
Falso
El conjunto mecánico que cumple misiones de posicionamiento y fijación de un proceso de mecanizado, se denomina:
Pieza
Utillaje
Herramienta
Máquina
En una máquina herramienta para mecanizado el movimiento de avance puede ser de rotación o de translación.
Verdadero
Falso
En un torno el movimiento de corte lo realiza la pieza.
Verdadero
Falso
En un torno el movimiento de avance lo realiza la pieza.
Verdadero
Falso
En una mandrinadora el movimiento de corte lo realiza la pieza.
Verdadero
Falso
En una mandrinadora el movimiento de avance lo realiza la pieza.
Verdadero
Falso
En una limadora el movimiento de corte lo realiza la pieza.
Verdadero
Falso
En una limadora el movimiento de avance lo realiza la pieza.
Verdadero
Falso
En una cepilladora el movimiento de corte lo realiza la pieza.
Verdadero
Falso
En una cepilladora el movimiento de avance lo realiza la pieza.
Verdadero
Falso
En una fresadora el movimiento de corte lo realiza la pieza.
Verdadero
Falso
En una fresadora el movimiento de avance lo realiza la pieza.
Verdadero
Falso
En una taladradora el movimiento de corte lo realiza la pieza.
Verdadero
Falso
En una taladradora el movimiento de avance lo realiza la pieza.
Verdadero
Falso
En una rectificadora el movimiento de corte lo realiza la pieza.
Verdadero
Falso
En una rectificadora el movimiento de avance lo realiza la pieza.
Verdadero
Falso
Repaso movimiento Máquina-Herramientas
Entendido
No entendido
La aptitud de los materiales para ser conformado por mecanizado en máquinas-herramientas se denomina:
Dureza
Acritud
Maquinabilidad
Ninguna de las anteriores
El material eliminado en un proceso de mecanizado se denomina:
Flux
Viruta
Overlay
Desperdicio
En un proceso de arranque de viruta, el contacto de la viruta con la herramienta se produce en la cara de incidencia.
Verdadero
Falso
En el mecanizado, los materiales tenaces producen virutas discontinuas.
Verdadero
Falso
La viruta sufre deformación plástica durante el proceso de mecanizado.
Verdadero
Falso
El ángulo de desprendimiento formado por la herramienta en un proceso de arranque de viruta para materiales dúctiles, suele ser:
Mayor que para materiales frágiles
Menor que para materiales frágiles
Igual que para materiales frágiles
El ángulo de desprendimiento formado por la herramienta en un proceso de arranque de viruta para materiales frágiles, suele ser:
Mayor que para materiales tenaces
Menor que para materiales tenaces
Igual que para materiales tenaces
En mecanizado, para obtener un buen acabado superficial se necesita aplicar:
Velocidad de corte elevada y avance pequeño
Velocidad de corte elevado y avance grande
Altas velocidades
