WorksheetsEvaluación de la compresión en motores
Total questions: 65
Worksheet time: 33mins
Las presiones de compresión para motores Otto están comprendidas entre ____ y ____ bar.
8 y 13 bar
3 y 6 bar
15 y 20 bar
20 y 30 bar
Las presiones de compresión para motores Diesel están comprendidas entre ____ y ____ bar.
14 y 25 bar
8 y 12 bar
25 y 40 bar
5 y 10 bar
¿Es verdadero o falso que una diferencia de presión superior a 2 bar entre cilindros indica que las fuerzas de combustión no están compensadas?
True
False
¿Qué se debe hacer si las bielas no tienen marcas laterales para emparejar los números, según la Figura 13.6?
Utilizar pintura
Usar un puntero para marcar
Ignorar el paso
Cambiar la biela
¿Por qué es importante anotar la posición que ocupan los elementos respecto al bloque antes de desmontar?
Para facilitar el montaje correcto
Para ahorrar tiempo
Para evitar perder piezas
Para limpiar el bloque
Según la Figura 13.7, ¿qué se debe hacer después de desmontar todos los conjuntos biela-pistón?
Desechar las piezas
Ordenar adecuadamente los conjuntos
Pintar los pistones
Cambiar los cojinetes
¿Cuál es el primer paso para extraer el cigüeñal según el texto?
Extraer el retén de aceite
Desmontar el volante de inercia
Limpiar las piezas desmontadas
Aflojar las tapas de bancada

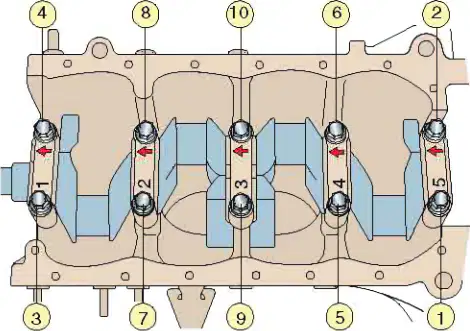

Según la figura 13.8, indica el orden correcto para aflojar las tapas de bancada.
4, 8, 10, 6, 2, 3, 7, 9, 5, 1
1, 2, 3, 4, 5, 6, 7, 8, 9, 10
10, 9, 8, 7, 6, 5, 4, 3, 2, 1
2, 4, 6, 8, 10, 1, 3, 5, 7, 9
¿Qué se debe hacer después de desmontar todas las piezas según el texto?
Guardarlas sin limpiar
Limpiarlas con un producto disolvente y secar con aire a presión
Pintarlas
Sumergirlas en agua
¿Para qué se utiliza la herramienta mostrada en la figura 13.11?
Para limpiar los posibles depósitos de carbonilla en los alojamientos.
Para medir la presión de aceite en el motor.
Para ajustar la tensión de la correa de distribución.
Para comprobar el nivel de refrigerante.
¿Cuál es la temperatura aproximada a la que se debe calentar el pie de biela para el montaje del bulón según la figura 13.15?
100 °C
150 °C
230 °C
300 °C
¿Nunca se debe apoyar el pistón sobre una superficie dura para evitar que se marque?
Verdadero
Falso
¿Qué es el ovalamiento en los elementos del motor?
Es la falta de alineación entre los puntos de apoyo sobre los que gira un árbol.
Es la holgura o el espacio entre dos piezas montadas una en el interior de la otra.
Se produce cuando un elemento perfectamente circular sufre un desgaste irregular en su periferia, dando como resultado una forma oval.
Es la holgura de una pieza en el sentido del eje o longitudinal.
Completa la definición: La conicidad se produce cuando un elemento perfectamente cilíndrico sufre un desgaste irregular, dando como resultado una forma de _________
tronco de cono
esfera
pirámide
cilindro
¿Qué es la excentricidad en los elementos del motor?
Es la falta de alineación entre los puntos de apoyo sobre los que gira un árbol.
Es la diferencia entre los diámetros de ambas piezas.
Es la holgura de una pieza en el sentido del eje o longitudinal.
Es el desgaste irregular en la periferia de un elemento circular.
¿Qué es el juego axial?
Es la holgura de una pieza en el sentido del eje o longitudinal.
Es la diferencia entre los diámetros de ambas piezas.
Es la falta de alineación entre los puntos de apoyo sobre los que gira un árbol.
Es el desgaste irregular en la periferia de un elemento circular.
¿Cuál es la diferencia de peso permitida entre los pistones para evitar desequilibrios en el cigüeñal y vibraciones?
Hasta 2 g
Hasta 4 g
Hasta 10 g
No se permite ninguna diferencia

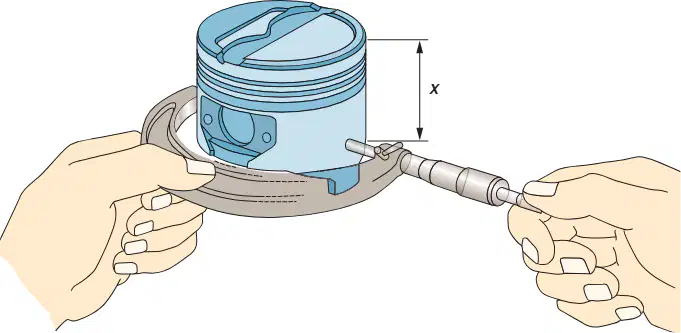

¿Con qué instrumento se mide el diámetro del pistón?
Con un micrómetro.
Con una regla.
Con un calibrador de presión.
Con un destornillador.
¿Cómo se mide el diámetro del bulón?
Se mide con un micrómetro.
Se mide con una regla.
Se mide con un calibrador de presión.
Se mide con una balanza.
¿Cómo se mide el diámetro del alojamiento en el pistón?
Se mide con un alexómetro en sentido longitudinal y transversal.
Se mide con una regla en sentido vertical.
Se mide con un calibrador en sentido diagonal.
Se mide con una cinta métrica en sentido horizontal.
Para un cilindro de diámetro 100-150 mm, la apertura entre puntas debe ser de ________ mm.
0,30 - 0,40 mm
0,10 - 0,20 mm
0,50 - 0,60 mm
0,70 - 0,80 mm
¿Qué se verifica al introducir el bulón en el pie de biela y montar sobre el dispositivo comprobador?
A) Paralelismo entre ejes de biela
B) Holgura axial
C) Ovalamiento del cojinete
¿Con qué instrumento se mide el ovalamiento del cojinete de pie de biela?
Calibrador
Alexómetro
Micrómetro
¿Qué se debe comprobar respecto al casquillo de la biela?
Que no se ha desplazado y que coinciden los orificios de engrase.
Que está pintado de color rojo.
Que tiene una forma triangular.
Que está fabricado de plástico.
¿Cuál es el valor máximo permitido para el ovalamiento de la cabeza de biela?
0,01 mm
0,03 mm
0,05 mm
¿Cuál es el propósito de examinar visualmente los semicojinetes según la figura 13.22?
Verificar que conserven la capa de material antifricción y que no estén rayados o tengan señales de gripado.
Medir el espesor de los semicojinetes.
Comprobar la excentricidad del cigüeñal.
Revisar el estado de los pistones.
¿Qué desviación máxima de la aguja indica que la excentricidad del cigüeñal es aceptable al girar una vuelta completa?
0,04 mm
0,10 mm
0,25 mm
0,50 mm
¿Cómo se comprueba visualmente el estado de las muñequillas y los apoyos?
Deben presentar un aspecto brillante, sin rayas o señales de desgaste excesivo.
Deben estar cubiertos de aceite.
Deben tener marcas de montaje.
Deben estar pintados.
El ovalamiento de muñequillas y apoyos no debe ser mayor de ______ mm.
0,04
0,10
0,25
0,50
La conicidad de los extremos de cada muñequilla y apoyo no debe ser mayor de:
0,01 mm
0,03 mm
0,04 mm
0,06 mm
El juego de montaje entre muñequillas y apoyos con sus respectivos cojinetes no debe superar:
0,01 mm
0,06 mm
0,15 mm
0,20 mm
¿El espesor de los cojinetes axiales del cigüeñal debe medirse con un micrómetro y comprobarse que se mantiene dentro de los límites establecidos en los datos técnicos?
Verdadero
Falso
¿En qué consiste el método de comprobación del juego de montaje con hilo calibrado plastigage?
En medir la holgura radial mediante un cordón de material plástico deformable.
En usar un micrómetro para medir el diámetro.
En desmontar completamente el cigüeñal.
En aplicar aceite a los cojinetes.
¿qué se debe evitar durante la operación de comprobación de la holgura en los cojinetes de bancada?
No se debe girar el cigüeñal.
No se debe medir la temperatura del aceite.
No se debe limpiar los cojinetes.
No se debe ajustar la presión del combustible.
¿Cuál es el propósito del rectificado del cigüeñal según el texto?
Eliminar rayaduras o desgaste superior a 0,05 mm en los apoyos o muñequillas.
Aumentar la potencia del motor.
Reducir el consumo de combustible.
Mejorar la lubricación del cigüeñal.
¿Cuáles son las submedidas más habituales respecto al diámetro original de los cojinetes, según el texto?
–0,005.. –0,010.. –0,020.. –0,030..
–0,002.. –0,007.. –0,015.. –0,025..
–0,001.. –0,005.. –0,012.. –0,022..
–0,003.. –0,008.. –0,018.. –0,028..
¿Cuál es el procedimiento correcto para comprobar la holgura en los cojinetes de bancada utilizando hilo calibrado?
Colocar el hilo calibrado entre el cojinete y el cigüeñal, montar la tapa y apretar, luego medir la anchura del hilo aplastado.
Medir directamente con un calibrador la distancia entre el cojinete y el cigüeñal.
Utilizar aceite y observar el flujo entre el cojinete y el cigüeñal.
Colocar el hilo calibrado sobre la tapa del cojinete y medir su longitud antes de apretar.
¿cuál es el diámetro del apoyo cuando el valor de rectificado es -0,254 mm?
51,746
52,000
51,500
52,254
¿Cuál es el juego de montaje recomendado para un cojinete de 51,923 mm según la tabla?
0,05 ± 0,02
0,10 ± 0,03
0,02 ± 0,01
0,08 ± 0,04

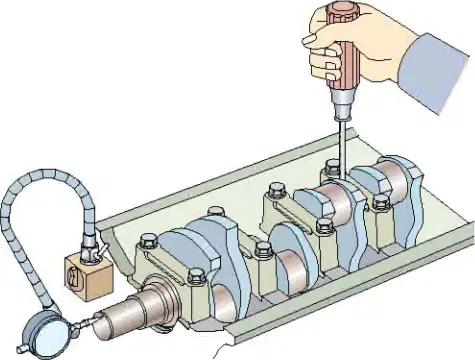

¿Cuál es el procedimiento correcto para comprobar el juego axial del cigüeñal según el texto y la figura 13.27?
Colocar un reloj comparador en el extremo del cigüeñal y moverlo axialmente para medir el desplazamiento.
Medir el diámetro del cigüeñal con un micrómetro.
Utilizar una galga de espesores entre el cigüeñal y el bloque motor.
Aplicar presión al cigüeñal con una prensa hidráulica y observar el movimiento.
¿Qué herramienta se utiliza para extraer el retén de aceite del cigüeñal según la figura 13.28?
Un botador o destornillador.
Una llave inglesa.
Un martillo de goma.
Una pinza de punta fina.
¿Por qué es importante conservar los radios de unión entre los codos y las muñequillas o apoyos durante el rectificado?
Porque evita concentraciones de esfuerzo y posibles fracturas.
Porque mejora la apariencia estética de la pieza.
Porque facilita el montaje de otras partes.
Porque reduce el peso total del componente.

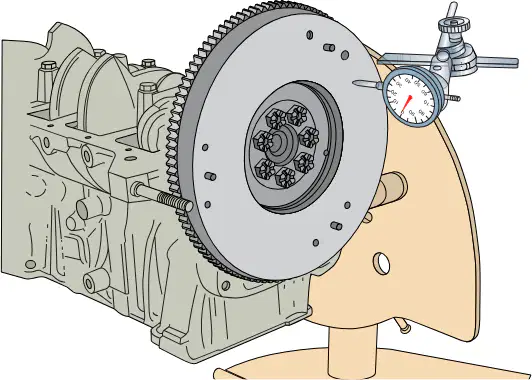

¿Cuál es el valor máximo permitido para el alabeo del volante según el procedimiento descrito?
0,10 mm
0,06 mm
0,05 mm
0,12 mm

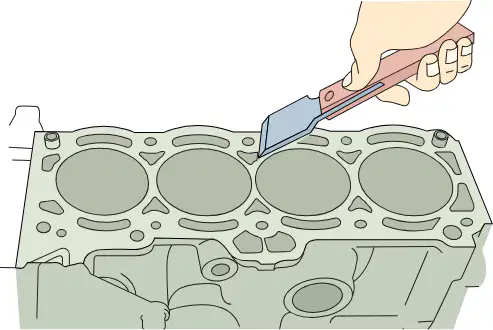

¿Qué herramienta se utiliza para eliminar los restos de junta adheridos sobre la superficie del bloque?
Martillo
Espátula
Destornillador
Lima
Para comprobar la plenitud del plano superior del bloque, se emplea una regla y una ______ de espesor calibrado.
galga
llave
tuerca
broca
¿Cuál es el procedimiento correcto para medir el desgaste de los cilindros?
Utilizar un micrómetro y comparar las medidas con las especificaciones del fabricante.
Medir con una regla y observar visualmente el desgaste.
Sumergir el cilindro en agua y medir la cantidad desplazada.
Limpiar el cilindro y comprobar si hay rayaduras a simple vista.
¿Cuál es el valor máximo permitido para el ovalamiento de los cojinetes de bancada según el texto?
0,04 mm
0,10 mm
0,25 mm
0,50 mm
¿Cómo se define el juego de montaje con el apoyo del cigüeñal según el texto?
Es la diferencia entre el máximo diámetro del cojinete y el mínimo del apoyo.
Es la suma de los diámetros del cigüeñal y el cojinete.
Es la distancia entre los extremos del cigüeñal.
Es el peso total del cigüeñal y el cojinete.
¿Cuál es el instrumento que se utiliza junto con el alexómetro para medir los diámetros de un cilindro, según el proceso descrito en el texto?
Calibrador
Reloj comparador
Termómetro
Goniómetro
Según la tabla, ¿cuál es el valor de ovalamiento para la posición A en el cilindro medido?
0,06
0,12
0,03
0,09
El ovalamiento es la diferencia máxima entre el diámetro _______ y el diámetro _______.
longitudinal, transversal
transversal, radial
axial, radial
vertical, horizontal
¿Dónde se localiza normalmente el máximo ovalamiento en un cilindro, según el texto?
En la zona superior
En la zona central
En la zona inferior
En cualquier parte
La conicidad es la diferencia máxima entre los diámetros _______ e _______ tomados en el mismo plano.
superior, inferior
interno, externo
mayor, menor
horizontal, vertical
¿Cuál es el desgaste máximo permitido según los datos técnicos mostrados?
0,06 mm
0,10 mm
0,12 mm
0,25 mm
Completa: El ovalamiento máximo permitido es ______ mm.
0,06 mm
0,10 mm
0,02 mm
0,15 mm
Completa: La conicidad máxima permitida es ______ mm.
0,10 mm
0,50 mm
1,00 mm
0,25 mm
Según el procedimiento de rectificado, ¿cómo se calcula la medida del rectificado?
Diámetro del pistón + Juego de montaje
Diámetro del cilindro + Juego de montaje
Diámetro del pistón - Juego de montaje
Diámetro del cilindro - Juego de montaje
¿Cuál es el valor típico de la interferencia entre el diámetro exterior de la camisa y el diámetro interior del cilindro antes de montar una nueva camisa seca?
Entre 0,01 y 0,02 mm
Entre 0,03 y 0,04 mm
Entre 0,05 y 0,06 mm
Entre 0,10 y 0,12 mm
¿Cuál de las siguientes operaciones se debe realizar durante el montaje del motor?
Aceitar abundantemente las piezas que se van a montar
Dejar las piezas sin aceitar
No aplicar los pares de apriete recomendados
No sellar con juntas y retenes
Durante el montaje del motor, se debe _______ abundantemente las piezas que se van a montar.
aceitar
limpiar
pintar
soldar
En el montaje del cigüeñal, ¿qué se debe comprobar al colocar los semicojinetes?
Que el talón de posicionado y los orificios de engrase coincidan
Que los semicojinetes estén secos
Que los semicojinetes estén sueltos
Que no haya resistencia al girar el cigüeñal
¿Qué operación se está realizando en la imagen?
Colocación de los cojinetes axiales.
Montaje de la carcasa del motor.
Instalación del sistema de refrigeración.
Ajuste de la transmisión por correa.
¿Qué se debe hacer si el bulón va montado con interferencia sobre la biela?
Se procede como se explicó en el punto 3 de esta unidad didáctica.
Se utiliza un martillo para extraer el bulón.
Se aplica lubricante para facilitar el montaje.
Se calienta la biela para expandir el material.
Complete el espacio: Se colocan los semicojinetes sobre la cabeza de la biela y el ________ (figura 13.45).
sombrerete
pistón
cigüeñal
árbol de levas
¿Cuál es el procedimiento correcto para introducir el conjunto biela-pistón en el cilindro, según la figura 13.46?
Lubricar el pistón y los anillos, comprimir los anillos con una herramienta especial y deslizar el conjunto cuidadosamente en el cilindro.
Colocar el pistón sin lubricar y empujar con fuerza hasta que entre en el cilindro.
Introducir primero la biela y luego el pistón por separado.
No es necesario comprimir los anillos, solo se debe empujar el conjunto en el cilindro.
