WorksheetsSoldagem: juntas, simbologia e dimensionamento
Total questions: 52
Worksheet time: 29mins
Observe a figura Tipos de Juntas Utilizados na Soldagem. Qual é o nome da junta formada por duas chapas uma de frente para outra?
Topo
Ângulo
Canto
Sobreposta
Com base nos Tipos de Juntas Utilizados na Soldagem, qual junta corresponde à soldagem executada na aresta de uma chapa?
Aresta
Canto
Topo
Sobreposta
Na figura Tipos de Juntas Utilizados na Soldagem, qual junta representa duas chapas unidas em formato de L, formando um canto externo?
Ângulo
Canto
Topo
Sobreposta
De acordo com as Regras gerais de dimensionamento, onde devem ser escritas as dimensões principais relativas à seção transversal do símbolo de solda?
No lado esquerdo (antes) do símbolo
No lado direito (depois) do símbolo
Acima do símbolo
Abaixo do símbolo
Segundo as Regras gerais, onde devem ser escritas as dimensões longitudinais no símbolo de solda?
No lado esquerdo (antes) do símbolo
No lado direito (depois) do símbolo
Acima do símbolo
Abaixo do símbolo
Conforme o item 6.2, onde deve ser indicada a localização da solda em relação à borda da chapa?
Na simbolização do símbolo de solda
No desenho, e não na simbolização
Na etiqueta da peça
No memorial de cálculo
De acordo com o item 6.2.1, a ausência de qualquer indicação após o símbolo significa que a solda deve ser
Descontínua em trechos alternados
Contínua em todo o comprimento da peça
Pontual somente nas extremidades
Intermitente com passos regulares
Segundo o item 6.2.2, na ausência de indicação em contrário, as soldas de topo devem apresentar
Penetração parcial
Sem penetração
Penetração completa
Acabamento esmerilhado obrigatório
Conforme o item 6.2.3, nas soldas de filete, quais letras devem sempre anteceder o valor da dimensão correspondente?
a ou z
r ou d
e ou t
l ou g
Nos diagramas apresentados, qual letra identifica a garganta de solda na simbologia de filete?
a
z
g
t
Nos diagramas apresentados, qual letra identifica a perna de solda na simbologia de filete?
a
z
p
l
Observe o diagrama com a relação entre garganta a e perna z. Qual expressão apresentada está correta para uma solda de filete?
z = a√2
z = a/2
a = z√2
a = 2z
Segundo a explicação textual, a garganta de uma solda de filete é aproximadamente quantas vezes o tamanho da solda (perna)?
0,7 vez
1,0 vez
1,41 vez
2,0 vezes
De acordo com a definição apresentada, o que é a garganta em uma solda de filete?
A altura do maior triângulo retângulo que pode ser inscrito na seção transversal da solda
O comprimento total do cordão ao longo da junta
A largura externa do reforço da solda
A distância da solda até a borda da chapa
Nos métodos para indicar as dimensões de soldas de filete mostrados, o símbolo a representa o quê na seção do cordão?
Altura do maior triângulo isósceles que pode ser inscrito na seção
Largura efetiva do cordão medida ao longo da junta
Comprimento total da solda na peça
Espessura da chapa base
Nos mesmos métodos de indicação de dimensões de soldas de filete, o símbolo z corresponde a quê na seção do cordão?
Lado do maior triângulo isósceles que pode ser inscrito na seção
Penetração máxima do cordão na raiz
Raio do reforço do cordão
Deslocamento da junta em relação ao eixo
Conforme a indicação ilustrada, qual é a definição de a na seção de uma solda de filete?
Altura do maior triângulo isósceles que pode ser inscrito na seção
Altura do reforço externo do cordão
Altura da cratera de término
Altura equivalente ao valor de z
Conforme a indicação ilustrada, qual é a definição de z na seção de uma solda de filete?
Lado do maior triângulo isósceles que pode ser inscrito na seção
Profundidade de penetração na raiz
Diâmetro do cordão depositado
Espessura efetiva da chapa
Na notação utilizada para soldas intermitentes, o parâmetro N significa o quê?
Número de elementos de solda
Ângulo entre os cordões adjacentes
Nível de corrente de soldagem
Norma de referência do processo
Na mesma notação, o parâmetro L especifica o quê?
Comprimento de cada elemento de solda, sem as crateras nas extremidades
Largura total do cordão medida transversalmente
Comprimento total da junta soldada
Comprimento da zona termicamente afetada
Ainda na notação apresentada, o parâmetro E indica o quê?
Distância entre elementos de solda adjacentes
Espessura do eletrodo utilizado
Energia de soldagem por unidade de comprimento
Excentricidade do cordão em relação ao eixo

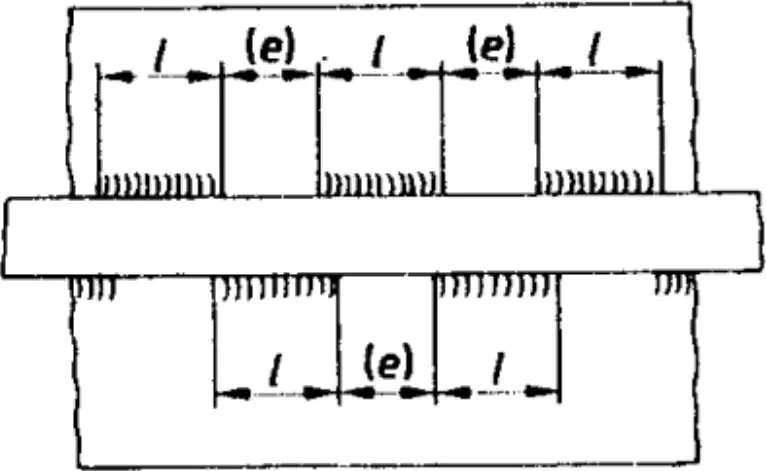

A simbologia representada como solda de filete intermitente escalonada corresponde a qual arranjo dos cordões?
Cordões alternados em lados opostos e desencontrados ao longo da junta
Cordão contínuo em toda a extensão da junta
Cordões intermitentes alinhados no mesmo lado e coincidentes
Soldas por pontos distribuídas regularmente
Na indicação n×l(e) associada à solda de filete intermitente escalonada, o valor entre parênteses representa o quê?
Espaçamento entre elementos de solda adjacentes
Comprimento total da solda
Número total de passes
Altura a do filete
Na simbologia de solda por pontos, o símbolo d indica qual grandeza?
Diâmetro do ponto de solda
Profundidade de penetração do ponto
Distância entre pontos adjacentes
Diâmetro do eletrodo não consumível
Na mesma simbologia de solda por pontos, o termo (e) denota o quê?
Passo ou distância entre pontos adjacentes
Espessura total das chapas sobrepostas
Excentricidade do ponto na junta
Energia por ponto aplicada
Tipos de Juntas Utilizados na Soldagem — Chanfro (groove): "os chanfros são os cortes executados na peça, para permitir uma maior penetração da solda, bem como aumentar a resistência mecânica da junta soldada." Com base nesse trecho, qual é a finalidade principal do chanfro na peça a ser soldada?
Permitir maior penetração da solda e aumentar a resistência mecânica da junta
Apenas melhorar a estética da superfície soldada
Reduzir a necessidade de material de adição ao mínimo
Diminuir a temperatura de fusão do metal de base
Juntas de topo — "Junta entre dois membros alinhados aproximadamente no mesmo plano." Qual definição corresponde a esse tipo de junta?
União entre dois membros alinhados aproximadamente no mesmo plano
União de superfícies sobrepostas em planos diferentes
União de membros perpendiculares formando uma junta em T
União mecânica por pinos sem uso de soldagem
Com base na figura de juntas de topo com diferentes preparos, qual configuração corresponde a "com chanfro em V"?
As faces de ambos os membros formam um V convergente para a raiz da junta
As faces são chanfradas em lados opostos formando um X
Não há preparo; as faces são retas paralelas entre si
O preparo tem contorno curvo em forma de U
Simbologia de Soldagem — O porquê do uso da Simbologia de Soldagem: o slide lista várias finalidades. Quais destas constam como motivos apresentados? Selecione todas as corretas.
Simplificar o trabalho do desenhista/projetista
Facilitar a transmissão de informações referentes à soldagem
Aumentar o custo de fabricação de forma deliberada
Evitar dupla interpretação com relação à operação a ser realizada
Minimizar o índice de retrabalho em peças soldadas
Segundo o slide "O porquê do uso da Simbologia de Soldagem", a simbologia ajuda a transmitir as informações referentes à soldagem a ser realizada de forma:
Clara e objetiva
Aproximada e interpretativa
Sigilosa e restrita
Longa e discursiva
Normas de Simbologia de Soldagem utilizadas — o slide indica as normas mais comuns. Quais são elas? Selecione todas as corretas.
AWS A2.4
ISO 2553
ISO 9001
ASME B31.3
DIN EN 287
De acordo com o slide, qual será o foco da aula em relação às normas de simbologia de soldagem?
O padrão americano AWS A2.4, por ser o mais utilizado
O padrão europeu ISO 2553, por oferecer maior detalhamento
A comparação entre códigos de inspeção sem foco em normas
Nenhuma norma específica será abordada
Soldas descontínuas: com base nas definições apresentadas, escolha a alternativa que descreve corretamente a condição coincidente em uma junta.
Os cordões do lado oposto e do lado da seta se intercalam ao longo da junta.
Os cordões do lado oposto coincidem em posição com os do lado da seta, na mesma junta.
Os cordões são contínuos em todo o contorno da peça.
Os cordões são executados somente no lado oposto à seta.
Soldas descontínuas: de acordo com a definição exibida, a condição intercalada caracteriza-se por qual arranjo dos cordões?
Os cordões de ambos os lados ocupam as mesmas posições na junta.
Os cordões do lado oposto e do lado da seta alternam suas posições ao longo da mesma junta.
Os cordões são contínuos sem interrupções.
Os cordões são aplicados somente no lado da seta.
Soldas interruptas: segundo a explicação apresentada, o que caracteriza uma solda interrompida?
É a solda aplicada em todo o contorno da peça.
É a solda cuja largura não é especificada.
É a solda cujo comprimento não se estende por toda a junta e deve ter o início cotado no desenho.
É a solda executada apenas no lado oposto à seta.
Soldas interruptas: quando o comprimento da solda não é indicado no desenho, qual é a interpretação correta, salvo uso do símbolo de todo contorno?
A solda é interrompida em trechos alternados.
A solda tem comprimento total da junta, desde que não haja mudança brusca de sentido.
A solda deve ser executada apenas no lado da seta.
A solda tem sempre 100 mm de comprimento.
Interpretação de desenho: na representação em que aparece a cota 100 associada ao símbolo de soldagem entre duas distâncias de 50, o que indica essa notação?
Comprimento total da junta é 50.
O cordão de solda tem 100 de comprimento, centralizado entre margens de 50 em cada lado.
A solda é contínua em todo o contorno.
A solda deve começar a 100 da borda e terminar a 50.
Interpretação de desenho: na representação em que há a indicação 50 antes do símbolo e a cota 100 acima do símbolo, o que isso comunica sobre a execução do cordão?
O cordão tem 50 de comprimento e inicia na seta.
O cordão tem 100 de comprimento e inicia a 50 de uma referência indicada no desenho.
O cordão é contínuo e não possui comprimento definido.
O cordão termina 50 antes da borda, sem especificação de comprimento.
Dimensões no símbolo: conforme descrito, onde devem ser colocadas a largura do rasgo (solda tampão), a profundidade do chanfro e a altura da projeção no símbolo de soldagem?
À direita do símbolo, após L - P.
À esquerda do símbolo de soldagem.
Abaixo da linha de referência inferior.
Acima da seta, junto ao contorno.
Continuidade: segundo a regra apresentada, quando o comprimento da solda L não é representado no símbolo, como deve ser interpretada a execução?
A solda é descontínua com trechos alternados.
A solda é contínua e realizada em toda a junta, a menos que haja quebras bruscas de sentido.
A solda é apenas um ponto de fixação.
A solda deve ser omitida no lado oposto à seta.
Convenções S, L e P: de acordo com a legenda, selecione a alternativa correta sobre o posicionamento dessas informações no símbolo de soldagem.
S é colocado à direita; L e P à esquerda.
S, L e P são todos colocados acima da seta.
S é colocado à esquerda; L (comprimento) e P (espaçamento entre centros de soldas descontínuas) à direita.
S e P ficam à esquerda; L fica abaixo do símbolo.
Qual medida de uma solda em ângulo (filete) é definida como a distância entre a raiz da solda até a face desta, menos qualquer reforço?
Garganta Teórica
Garganta Real.
Garganta Efetiva
Perna de Solda
Qual é o significado do símbolo suplementar que consiste em um círculo colocado na junção da seta com a linha de referência?
Indicação de acabamento convexo.
Solda no campo
Solda em todo o contorno.
Solda ponto
Abaixo está uma frase para ser completada, baseada nas regras de dimensionamento e simbologia fornecidas nos documentos:
Qual é o nome da Norma Europeia que define padrões e regulamenta a soldagem?
(a)
Dimensionamento de Chanfro
Em relação ao símbolo de soldagem, a dimensão da profundidade do chanfro ("S") é posicionada em que parte do símbolo?
No lado direito (ou seja, depois) do símbolo, ao lado do comprimento ("L")
Acima do símbolo (lado oposto) quando a solda for descontínua.
Ao lado esquerdo (ou seja, antes) do símbolo
Na cauda do símbolo, juntamente com o processo de soldagem
Conforme Norma AWS Qual é a sigla em inglês para MIG MAG?
(a)
Conforme a norma AWS qual a nomenclatura em inglês para o processo de soldagem Eletrodo revestido?
(a)
Conforme a norma AWS qual a nomenclatura em inglês para o processo de soldagem TIG?
(a)
Quais são os modos de transferência no processo MIG MAG conhecidos?
Curto-circuito, globular, Spray
Curto-circuito, pulsante, spray, arco magnético
Curto-circuito, globular, spray, pulsante
Curto-circuito, arco voltaico, spray, globular
Qual ensaio não destrutivo (END) mais barato e mais comum para inspeção de soldas.
(a)
Simbologia de Ensaios não destrutivos,
conforme a Norma AWS A2.4, qual a nomenclatura para ensaio por ultrassom?
UT
US
UR
UM
Simbologia de Ensaios não destrutivos,
conforme a Norma AWS A2.4, qual a nomenclatura para ensaio por LIQUIDO PENETRANTE?
PT
LE
LP
LT
