WorksheetsRedes de distribución
Total questions: 87
Worksheet time: 44mins
¿Cuál es la definición de red de distribución de baja tensión?
Es el conjunto de conductores y apoyos que partiendo del centro de transformación, recorre toda la zona de suministro.
Es el sistema de producción de energía eléctrica.
Es el conjunto de consumidores conectados a la red eléctrica.
Es el sistema de transporte de energía eléctrica a larga distancia.
El tendido de las redes de distribución de baja tensión puede realizarse de dos formas: ________ y ________.
Red aérea y red subterránea.
Red interna y red externa.
Red principal y red secundaria.
Red directa y red alterna.
¿Cuál es la principal diferencia entre las redes de distribución urbana y rural?
La densidad de consumo.
El tipo de conductor utilizado.
La longitud de la red.
El número de centros de transformación.
¿Cuál es el tipo de conductor que se utiliza actualmente en nuevas instalaciones según el texto?
Desnudo
Aislado
Trenzado
Subterráneo
¿Verdadero o falso? El coste de un tendido subterráneo en baja tensión es menor que el de un tendido aéreo.
Verdadero
Falso
Menciona una de las normas o reglamentaciones que deben seguirse para el tendido y explotación de una red aérea de baja tensión con conductores aislados trenzados.
Reglamento Electrotécnico de Baja Tensión
Código de Construcción Civil
Norma de Seguridad Vial
Reglamento de Telecomunicaciones
¿Cuántos conductores forman el conjunto en una red trenzada según el texto?
Cuatro conductores
Dos conductores
Seis conductores
Ocho conductores
¿Cuál es la función que puede desempeñar el conductor de neutro en ocasiones en una red trenzada?
Actuar como hilo portador del conjunto
Servir como aislante principal
Distribuir la señal de datos
Controlar la frecuencia de la red

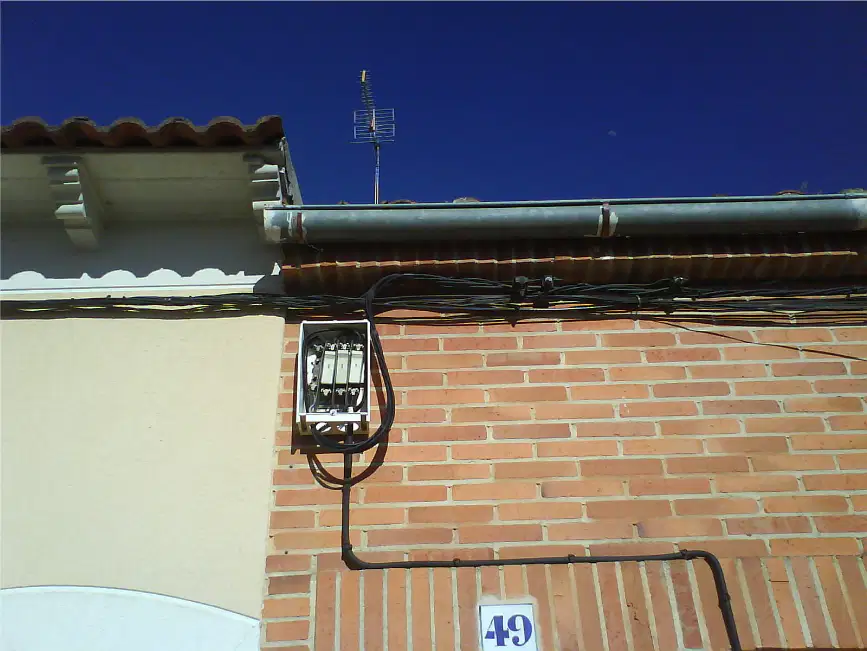

¿Qué es una red trenzada posada?
Una red que se instala bajo tierra
Una red que discurre fijada a las fachadas de los edificios
Una red utilizada solo en zonas rurales
Una red que no requiere soportes ni tacos
¿cuál es la distancia mínima de altura a la que debe situarse el cable de una red trenzada posada respecto al suelo?
2,5 metros
1,5 metros
3,0 metros
2,0 metros
¿Por qué se prohíbe el uso de redes trenzadas posadas en determinadas instalaciones como cascos históricos y zonas residenciales?
Porque son más económicas
Porque requieren herramientas específicas
Porque es obligatorio el tendido subterráneo
Porque son ideales para espacios reducidos
¿Qué elemento se utiliza para fijar el cable a la pared?
Clavos
Soportes y tacos
Pegamento
Cinta adhesiva
Completa la frase según el texto: La separación del haz de cable respecto a la pared debe ser de ____ cm para facilitar los trabajos y el uso de herramientas específicas en el montaje.
5 cm
2 cm
10 cm
20 cm
¿Cuál es la distancia recomendada entre apoyos para la instalación de una red trenzada tensada?
Entre 2 y 5 metros
Entre 4 y 10 metros
Entre 10 y 20 metros
Más de 20 metros
¿Qué tipo de cable se utiliza como portante cuando el conductor neutro no actúa como tal?
Cable de cobre
Cable de acero
Cable de aluminio, magnesio y silicio
Cable de plástico
Complete la frase: La altura mínima del suelo para la instalación de redes trenzadas entre edificios es de _______.
6 metros
3 metros
10 metros
1 metro
¿Dónde está limitada principalmente la utilización de la red trenzada tensada?
Zonas urbanas
Medios rurales
Instalaciones subterráneas
Edificios altos
¿Se deben utilizar los cables para redes trenzadas en instalaciones enterradas o empotradas?
Sí
No
¿Cuál es la función principal de los soportes para fijación de redes trenzadas?
Permitir la movilidad longitudinal
Fijar la red trenzada a la pared con tornillo y soportar esfuerzos en sentido vertical
Suspender el neutro portador de los cables trenzados
Evitar contactos eléctricos con objetos metálicos
Complete la siguiente frase sobre el soporte de suspensión: El soporte de suspensión está diseñado para suspender el ______ portador de los cables trenzados o el cable fiador de acero, siendo su uso fundamental en las líneas tensadas.
neutro
activo
de tierra
de fase
¿Cuál es la función principal de la pinza de amarre y gancho en una instalación eléctrica?
Fijar los conductores a una pieza plástica y unirlos al poste mediante una anilla y un gancho, asegurando aislamiento eléctrico.
Medir la corriente eléctrica que pasa por los conductores.
Proteger los conductores de la humedad y el polvo.
Regular el voltaje en la instalación eléctrica.
¿Para qué se utilizan las bases soporte de canalizaciones en las instalaciones eléctricas?
Para montar líneas de distribución y alojar varias líneas o conductores fijados a la pared mediante tornillos.
Para proteger los cables de la humedad.
Para medir la corriente eléctrica en los conductores.
Para iluminar áreas de trabajo en instalaciones eléctricas.
¿Cuál es la función de las abrazaderas para postes?
Fijar el conductor en las bajadas, siempre pegados al apoyo.
Aumentar la altura del poste.
Proteger el poste de la lluvia.
Servir como aislante eléctrico.
¿Qué misión tienen las abrazaderas para redes trenzadas?
Abrazar a los conductores y al cable fiador para soportar el peso del conjunto.
Proteger los cables de la humedad.
Aumentar la velocidad de transmisión de datos.
Reducir el consumo eléctrico de la red.
¿Para qué sirven las cunas en las redes eléctricas?
Evitar el roce o contacto de los conductores contra esquinas salientes y suspender el conjunto de conductores en postes de hormigón.
Aumentar la velocidad de transmisión de la corriente eléctrica.
Reducir el consumo energético en la red.
Proteger los postes de hormigón contra la humedad.
¿Cuál es la misión de los capuchones de protección en las instalaciones eléctricas?
Evitar el contacto del agua y la humedad con los conductores.
Aumentar la corriente eléctrica en los conductores.
Reducir la resistencia de los cables.
Mejorar la estética de la instalación.
¿Cuál es la misión principal de los empalmes y terminales eléctricos?
Conectar eléctricamente los conductores.
Aumentar la resistencia de los conductores.
Reducir la eficiencia del circuito.
Proteger contra cortocircuitos.
¿Cómo se clasifican fundamentalmente los empalmes y terminales eléctricos?
Por el material del conductor
Por el sistema de amarre de los conductores
Por el color del cable
Por la longitud del cable
¿Qué elemento se utiliza para realizar el ajuste de los manguitos en los empalmes de compresión?
Alicates
Prensas de compresión tipo Burndy
Destornillador
Martillo
¿Qué tipo de empalme se utiliza en derivaciones provisionales y se puede desmontar con facilidad?
Empalmes de tipo tornillo.
Empalmes de tipo soldadura.
Empalmes de tipo presión.
Empalmes de tipo trenzado.
¿Qué función cumple la funda de plástico aislante en un empalme terminado?
Proteger y aislar el empalme.
Mejorar la conductividad eléctrica.
Aumentar la longitud del cable.
Reducir el costo del empalme.
¿Qué realiza la grapa o empalme de perforación de aislante para asegurar la conexión?
Muerde la cubierta y el aislante de ambos conductores mediante un tornillo de apriete.
Suelda los conductores directamente sin necesidad de tornillos.
Utiliza cinta aislante para unir los conductores.
Conecta los conductores únicamente por presión manual.
¿Cuál es el tipo de red de distribución más utilizada actualmente por la seguridad que implica?
Red aérea
Red subterránea
Red inalámbrica
Red de alta tensión
¿Qué materiales se utilizan para los conductores en redes subterráneas de baja tensión?
Solo cobre
Solo aluminio
Cobre y aluminio
Solo materiales plásticos
¿Cuál es el mínimo de sección para conductores de fase de aluminio en redes subterráneas de baja tensión?
10 mm2
6 mm2
16 mm2
25 mm2
¿Cuál es el mínimo de sección para conductores de fase de cobre en redes subterráneas de baja tensión?
6 mm2
2.5 mm2
10 mm2
4 mm2
Indica una de las condiciones constructivas de las redes subterráneas de baja tensión:
La longitud del cable debe ser lo más corta posible
El cable debe ser lo más largo posible
El cable debe ser de color rojo
El cable debe estar expuesto al aire libre
El radio interior de curvatura será mínimo de ______ el diámetro del cable.
10
5
15
20
¿Cuáles son los tres tipos de canalización mencionados en el proceso de construcción de redes de distribución?
Directamente enterradas, entubadas y al aire o galería
Subterráneas, aéreas y mixtas
Manuales, mecánicas y automáticas
Plásticas, metálicas y mixtas
En las instalaciones de conductores directamente enterradas, ¿cuál es la profundidad mínima que deben tener las zanjas?
0,6 metros
0,8 metros
1,0 metros
1,5 metros
Complete la frase: En instalación bajo tubo enterrado, el conductor o conductores irán en tubos de material plástico con un diámetro superior en dos veces el diámetro del conjunto de cables, no pudiendo ser inferior a ____ cm.
15
10
20
5
¿Cuáles son las dos formas de excavación para la cimentación de apoyos en el montaje de redes aéreas?
Manual y automática
Manual y mecánica
Mecánica y hidráulica
Manual y eléctrica
¿De qué dos formas se puede realizar el levantamiento de los apoyos en el montaje de redes aéreas?
Manual y mecánicamente
Manual y hidráulicamente
Mecánicamente y eléctricamente
Manual y automáticamente
¿Cuál es el primer método que se aplica cuando las secciones a tender son pequeñas y el terreno es poco accidentado?
El primer método consiste en sujetar los conductores provisionalmente a la base del apoyo para que una vez tendido todo el cable, los operarios suban a los distintos apoyos a realizar el amarre del conductor a las grapas.
El primer método consiste en instalar los conductores directamente en las grapas sin sujetarlos provisionalmente.
El primer método consiste en utilizar maquinaria pesada para tender los conductores en todo momento.
El primer método consiste en realizar el amarre de los conductores antes de tender el cable en el terreno.
¿Cuáles son las dos formas de realizar el tensado de la línea según el texto?
Midiendo la tensión del conductor y midiendo la flecha del conductor.
Utilizando únicamente herramientas manuales y visualizando el conductor.
Ajustando la longitud del conductor y pintando marcas de referencia.
Midiendo la temperatura ambiente y calculando la resistencia del conductor.
¿Qué se utiliza para tensar el cable en cada vano cuando las líneas son cortas?
Se utiliza el tensado manual, a través de poleas (trócola) y dinamómetros apropiados.
Se utiliza un martillo neumático para ajustar el cable.
Se emplean grúas hidráulicas para tensar el cable.
Se realiza el tensado únicamente con la fuerza de gravedad.
¿Por qué es fundamental manipular adecuadamente los cables de media y baja tensión subterráneos?
Porque son especialmente delicados a los golpes y la intemperie, y si se deterioran y no se detecta en el proceso de montaje, la vida útil del conductor quedará limitada, pudiéndose producir una avería en un corto espacio de tiempo.
Porque su manipulación incorrecta puede causar interferencias en las señales de radio cercanas.
Porque si no se manipulan bien, pueden atraer roedores que dañan la instalación.
Porque su mala manipulación puede provocar que cambien de color y sean difíciles de identificar.
¿Cuál de las siguientes formas NO es una manera de tender el cable?
Tendido a mano.
Tendido desde un vehículo en marcha.
Tendido con rodillos accionados con motor.
Tendido por medio de un torno o cabestrante.
Tendido por medio de un dron.
¿Cuáles son las dos modalidades principales para el tendido del cable por medio de un torno o cabestrante?
Tendido con esfuerzo aplicado sobre el extremo del cable.
Tendido con esfuerzo repartido por todo el cable con auxilio de cable fiador y ataduras adecuadas.
Tendido con esfuerzo aplicado sobre el centro del cable.
Tendido con esfuerzo repartido solo en los extremos.
¿Qué se entiende por puesta a tierra de las masas según el texto? Completa: Se entiende como puesta a neutro de las masas al tipo de conexión del ______ y de las masas metálicas tanto en la conexión con el transformador, como en los elementos finales y receptores.
neutro
fase
interruptor
fusible
¿Cuál es el esquema de puesta a tierra de las masas mencionado en el texto?
TN
TT
IT
TN-S
¿Por qué se deben utilizar rodillos preparados en el tendido de cables?
Para aumentar la velocidad de instalación.
Para disminuir el roce con el suelo de la zanja si se van a tender directamente enterrados.
Para evitar que el cable se moje.
Para facilitar el transporte del cable.
¿A qué se refiere la primera letra en la denominación de redes eléctricas según el texto?
A) A la situación de la alimentación con respecto a tierra
B) A la saturación de las masas receptoras
C) Al tipo de conductor utilizado
D) Al tipo de acometida
Completa: En la denominación de redes eléctricas, la letra 'T' significa ________.
Conexión directa de un punto de alimentación a tierra.
Transformador de alta tensión.
Terminal de conexión.
Transmisión de energía eléctrica.
Completa: En la denominación de redes eléctricas, la letra 'I' significa ________.
Aislamiento de todas las partes activas de alimentación con respecto a tierra o conexión de un punto a tierra a través de una impedancia.
Interconexión directa de todas las partes activas a tierra.
Instalación de dispositivos de protección contra sobretensiones.
Indicación de la presencia de corriente continua en el sistema.
Completa: En la denominación de redes eléctricas, la letra 'N' significa ________.
Masas directamente conectadas al punto de alimentación puesto a tierra (en C.A. este punto suele ser el punto neutro).
Neutro no conectado a tierra.
Núcleo de la red eléctrica.
Nivel de tensión elevado.
¿Qué significa la letra 'S' en la denominación de redes eléctricas?
Neutro y conductor de protección en asegurados por cables separados
Neutro y conductor a través del mismo cable
Masas conectadas directamente a tierra
Aislamiento de partes activas
¿Qué significa la letra 'C' en la denominación de redes eléctricas?
Neutro y conductor de protección en asegurados por cables separados
Neutro y conductor a través del mismo cable (conductor CPN)
Masas conectadas directamente a tierra
Aislamiento de partes activas
La función del conductor de protección en este esquema es:
Evitar el paso de corriente por el cuerpo humano en caso de fallo.
Aumentar la potencia del circuito.
Reducir el consumo energético.
Controlar el encendido y apagado de los dispositivos.
¿Cuál es la sección de conductores más frecuente para instalaciones monofásicas?
10 mm2
50, 95, 150 o 240 mm2
500 mm2
25 mm2
¿Qué normativa debe cumplir la acometida eléctrica?
Reglamento de Baja Tensión ITC-BT 06, 07 y 11
Normas internacionales ISO
Reglamento de Alta Tensión
Ninguna normativa
La máxima caída de tensión admisible en este tramo de instalación está limitada a un 7% de la tensión nominal de alimentación.
Verdadero
Falso
Las acometidas aéreas se caracterizan por sus cables resistentes a la intemperie y por su aislamiento, que deben soportar al menos una tensión de ______ voltios.
1.000
500
220
750
En las acometidas subterráneas, los cables deben ser preferentemente de aluminio y tener una tensión de aislamiento superior a 1.000 V.
Verdadero
Falso
¿Por qué es necesario instalar otro tubo en grandes edificios con mucha demanda de carga?
Para poder tender otro cable en caso de que sea necesario.
Para mejorar la ventilación del edificio.
Para aumentar la presión del agua.
Para reducir el consumo eléctrico.

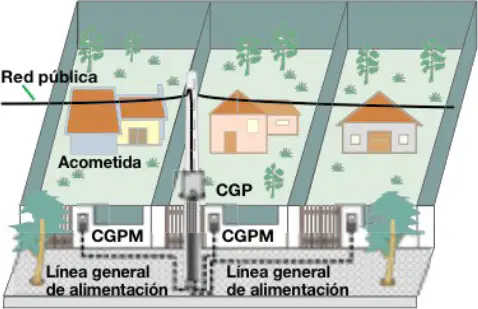

Según el diagrama inferior, ¿qué elemento conecta la red pública con la línea general de alimentación en una vivienda?
CGPM
Acometida
CGP
Base de hormigón
¿cuál es la altura recomendada para la instalación aérea de acometidas eléctricas?
1 a 2 m
3 a 4 m
5 a 6 m
10 m
¿Cuál es la definición de una red de distribución de baja tensión?
Es una red eléctrica que transporta energía a baja tensión desde los centros de transformación hasta los usuarios finales.
Es una red que transporta agua potable a las viviendas.
Es una red de comunicación para transmisión de datos a alta velocidad.
Es una red de distribución de gas natural en zonas urbanas.
¿Cuál es la normativa principal que regula la ejecución y explotación de una red de distribución en baja tensión?
Reglamento Electrotécnico para Baja Tensión (REBT)
Código Técnico de la Edificación (CTE)
Reglamento de Instalaciones Térmicas en los Edificios (RITE)
Ley de Propiedad Horizontal
¿Cuál es la diferencia principal entre una red trenzada tensada y una red trenzada posada?
La red trenzada tensada está sometida a tensión, mientras que la posada no.
La red trenzada posada es más resistente que la tensada.
La red trenzada tensada se utiliza solo en interiores.
La red trenzada posada requiere mantenimiento constante.
Indique la distancia estándar entre dos grapas de suspensión en una red posada y la separación del conductor con la pared.
1 metro entre grapas y 2 cm de separación con la pared
2 metros entre grapas y 5 cm de separación con la pared
0,5 metros entre grapas y 1 cm de separación con la pared
3 metros entre grapas y 10 cm de separación con la pared
La distancia normal entre dos postes consecutivos en una red trenzada tensada es:
2 metros
5 metros
10 metros
1 metro
El neutro fiador en las líneas de distribución de baja tensión se utiliza para:
Garantizar la seguridad y estabilidad del sistema eléctrico.
Aumentar la potencia de la línea.
Reducir el consumo de energía.
Evitar la formación de cortocircuitos.
¿Para qué se utiliza una pinza de amarre y gancho?
Para sujetar y asegurar objetos durante trabajos de construcción o reparación.
Para medir la temperatura de los materiales.
Para cortar cables eléctricos.
Para pintar superficies metálicas.
Los elementos encargados de evitar el contacto con el agua y la humedad de los conductores eléctricos se denominan:
Aislantes
Conductores
Interruptores
Transformadores
Las ventajas del empalme de perforación de aislamiento frente al racor son:
Permite realizar conexiones sin interrumpir el suministro eléctrico.
Requiere más herramientas especializadas.
Aumenta el riesgo de fallas eléctricas.
Es menos seguro que el racor.
Los manguitos de baja están constituidos principalmente por:
Cobre y PVC
Aluminio y caucho
Hierro y plástico
Acero y silicona
Seleccione la sección mínima requerida para los conductores de las redes de distribución en baja tensión.
2.5 mm²
1.5 mm²
4 mm²
6 mm²
¿Cuál de las siguientes es una característica constructiva de una red subterránea de baja tensión?
Utiliza canalizaciones y conductores aislados enterrados bajo tierra.
Emplea postes y cables aéreos expuestos.
No requiere protección contra la humedad.
Se instala únicamente en zonas rurales.
¿Dónde se recomienda la instalación de arquetas en las redes subterráneas?
En los puntos de cambio de dirección, unión o registro.
En cualquier tramo recto de la red.
Solo al inicio de la red.
Únicamente en zonas exteriores.
¿Cuál de los siguientes es un método utilizado para el izado de los apoyos de líneas de baja tensión?
Izado manual, izado con grúa, izado con cabrestante, izado con trípode.
Solo izado manual.
Izado únicamente con maquinaria pesada.
Izado por arrastre horizontal.
Indica cuál es una precaución importante al manipular los conductores de las redes subterráneas de baja tensión.
Utilizar guantes aislantes para evitar descargas eléctricas.
Trabajar con las manos mojadas para mejor contacto.
No usar herramientas específicas de electricista.
Ignorar la señalización de seguridad.
¿Cuál es el método adecuado para tensar una línea midiendo la tensión del conductor?
Utilizando un dinamómetro para medir la fuerza aplicada al conductor.
Ajustando la tensión visualmente sin instrumentos.
Midiendo la longitud del conductor antes y después de tensar.
Aplicando tensión hasta que el conductor emita un sonido agudo.
¿Cuál de los siguientes esquemas de conexión de neutro monta 5 conductores desde el centro de transformación?
Esquema TT
Esquema TN-S
Esquema IT
Esquema TN-C
Las secciones más usuales que se instalan en una acometida eléctrica son:
10 mm², 16 mm² y 25 mm²
2 mm², 4 mm² y 6 mm²
35 mm², 50 mm² y 70 mm²
1 mm², 1.5 mm² y 2.5 mm²
La precaución que se toma en las actuales acometidas aéreas para el futuro es:
Dejar un conductor de reserva.
Usar cables de menor calibre.
No instalar protecciones.
Eliminar la puesta a tierra.
Indique cuántos tubos se instalan en las acometidas subterráneas que van de paso.
Dos tubos
Un tubo
Tres tubos
Cuatro tubos
