WorksheetsTechnologie LoRa et protocole LoraWAN
Total questions: 63
Worksheet time: 32mins
Quelle est la signification de l'acronyme LoRa ?
Low Range
Long Range
Local Radio
Large Router
Complétez la phrase : Un nœud LoRa est constitué de trois parties principales : un module radio LoRa avec antenne, un microprocesseur et _________ ?
une batterie
un écran LCD
un capteur de température
un haut-parleur
Quel est le rôle d'une passerelle (gateway) dans un réseau LoRa ?
Transmettre des données sur une longue distance
Gérer des centaines de périphériques en même temps
Alimenter les nœuds en énergie
Mesurer la température et l'humidité
Quels sont les composants visibles sur le nœud LoRa illustré dans la figure ?
Un module radio LoRa avec antenne, un microprocesseur, une batterie
Un capteur de température, un écran LCD, une carte SD
Un module WiFi, un haut-parleur, une caméra
Un module Bluetooth, un moteur, une LED
Quel est l'objectif principal d'associer un capteur à un nœud LoRa ?
Transmettre en temps réel les données issues du capteur (température/humidité/…) au nœud.
Augmenter la puissance du signal LoRa.
Réduire la consommation énergétique du capteur uniquement.
Permettre au nœud LoRa de fonctionner sans alimentation électrique.
Quelles sont les trois parties principales qui composent une gateway (passerelle) LoRa ?
Un module radio LoRa avec antenne, un microprocesseur pour traiter les données, une interface réseau (filaire ou wifi) pour se connecter à internet
Un module radio WiFi, un microprocesseur pour traiter les données, une interface Bluetooth
Un module radio Zigbee, un microprocesseur pour traiter les données, une interface USB
Un module radio GSM, un microprocesseur pour traiter les données, une interface réseau (filaire ou wifi) pour se connecter à internet
Complétez : Une passerelle LoRaWAN d'intérieur a généralement un rayon de couverture de _______.
100m
1km
10m
500m
Complétez : Une passerelle LoRaWAN d'extérieur peut atteindre un rayon de ________, mais son coût est plus élevé.
plusieurs kilomètres
quelques mètres
cent mètres
dix mètres
Quelle est la différence principale entre une passerelle LoRaWAN indoor et outdoor ?
La passerelle indoor a une couverture plus large
La passerelle outdoor a une couverture plus large
La passerelle indoor est plus chère
La passerelle outdoor utilise le Bluetooth
La technologie LoRa utilise un procédé appelé "chirp spread spectrum" (CSS) pour transmettre les données.
Vrai
Faux
Quel type de modulation est illustré dans le graphique ?
Modulation LoRa
Modulation FSK
Modulation PSK
Modulation ASK
Complétez : Le nom (Chirp) vient du fait que ce symbole est utilisé dans la technologie ______ : Compressed High Intensity Radar Pulse.
Radar Chirp
Laser Pulse
Sonar Wave
Optical Burst
Quelle est la topologie du réseau LoRaWAN ?
A) En bus
B) En étoile
C) En anneau
D) En arbre
La communication entre le node et la passerelle est :
Unidirectionnelle
Bidirectionnelle et alternée (half duplex)
Bidirectionnelle et simultanée (full duplex)
Aucun des choix
Qu'est-ce que le canal (F_channel) dans la modulation LoRa ?
La fréquence centrale.
La puissance du signal.
La largeur de bande.
Le taux de codage.
Observez le schéma ci-dessous. Quelle est la bande passante autour de F_channel ?
La bande occupée autour de F_channel est la bande passante (BW).
La bande passante autour de F_channel est toujours nulle.
La bande passante autour de F_channel est égale à la fréquence centrale.
La bande passante autour de F_channel est la somme de toutes les fréquences du spectre.
Quel est le rôle du bruit (PB) dans la réception du signal par le récepteur ?
Le bruit (PB) représente la puissance du bruit qui s'ajoute à la puissance reçue (PR) lors de la réception du signal.
Le bruit (PB) amplifie le signal utile pour améliorer la réception.
Le bruit (PB) permet de filtrer les interférences du signal.
Le bruit (PB) est utilisé pour synchroniser l'émetteur et le récepteur.
Le RSSI (Received Signal Strength Indication) est :
La puissance transmise PT
La puissance reçue PR
La puissance du bruit PB
La sensibilité est la puissance PR minimale (ou RSSI minimal) qui doit être présente au niveau du récepteur afin de pouvoir réceptionner le signal. Si le RSSI reçu est inférieur à la sensibilité, alors le signal est ________.
indétectable
amplifié
stable
bruyant
Le SNR (Signal over Noise Ratio) est le rapport entre la puissance reçue (PR) et la puissance du bruit (PB).
Vrai
Faux
Le bilan de liaison (ou bilan de transmission de puissance) indique la qualité d'un canal de transmission radio.
Vrai
Faux
L'architecture du réseau LoRaWAN possède une topologie en : Choisissez la bonne réponse.
A) Anneau
B) Étoile
C) Bus
L'architecture LoRaWAN est constituée de : Choisissez la bonne réponse.
Les Devices LoRaWAN, les Gateways, le Network Server et l'Application Server
Les Devices LoRaWAN, les Switches, le Network Server et l'Application Server
Les Devices LoRaWAN, les Gateways, le Web Server et l'Application Server
La couche physique LoRa : C'est le type de modulation (__________) et format de la trame utilisés pour envoyer des données entre un émetteur et un récepteur.
Chirp Spread Spectrum
Frequency Division Multiplexing
Amplitude Modulation
Phase Shift Keying
Quel est le rôle du protocole LoRaWAN ?
Envoyer des données entre un émetteur et un récepteur
Définir l'architecture complète du réseau (Devices, Gateways, serveurs) et le format de la trame permettant à un Device LoRaWAN de transmettre en toute sécurité des données à un serveur LoRaWAN
Fournir une plateforme IoT pour l'utilisateur
Moduler le signal radio uniquement

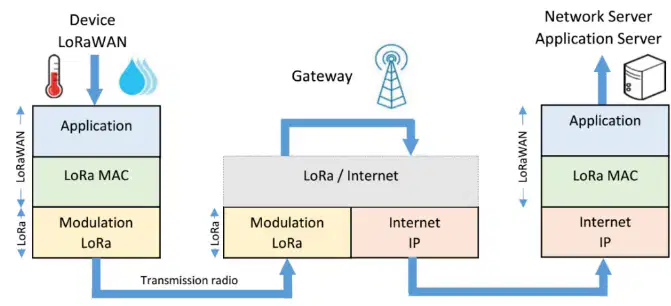

En vous basant sur la Figure 10, nommez les quatre composants principaux de l'architecture LoRaWAN.
Device, Gateway, Network server, Application server
Capteur, Routeur, Serveur Web, Client
Module, Pont, Serveur de base, Serveur d'impression
Émetteur, Récepteur, Serveur de stockage, Serveur de messagerie
Complétez : Le Network Server reçoit les messages transmis par les Gateways et supprime les ______ (plusieurs Gateways peuvent recevoir le même message et le transmettre au même Network Server).
doublons
messages originaux
adresses IP
réseaux
À quoi sert la Network Session Key (NwkSKey) dans le réseau LoRaWAN ?
Elle sert à l'authentification entre le Device LoRaWAN et le Network Server.
Elle permet de crypter les données sur le réseau.
Elle identifie de manière unique chaque device.
Elle gère la fréquence de transmission des messages.
Quels sont les éléments transmis en plus lors d'une transmission LoRa ? Répondez en complétant : - Un préambule permettant au récepteur de se synchroniser. - ________ - Un en-tête LoRaWAN. - Un CRC (vérification de l'intégrité de la trame).
Un en-tête LoRa.
Un code d'accès WiFi.
Un identifiant Bluetooth.
Un numéro de port TCP.
Complétez la phrase suivante : La clé AppSKey est utilisée pour le chiffrement entre ________ et l'Application Server.
le DeviceLoRaWAN
le Gateway
le Network Server
le Join Server
Parmi les propositions suivantes, laquelle n'est PAS un élément de la trame LoRaWAN ?
Un préambule
Un en-tête LoRa
Un CRC
Un amplificateur de signal
Les Devices LoRaWAN sont classés en combien de catégories selon leur accessibilité en downlink ?
2
3
4
5
Dans la Classe A des Devices LoRaWAN, combien de fenêtres de réception sont ouvertes après une transmission uplink ?
Deux fenêtres de réception très courtes.
Une seule fenêtre de réception.
Trois fenêtres de réception.
Aucune fenêtre de réception.

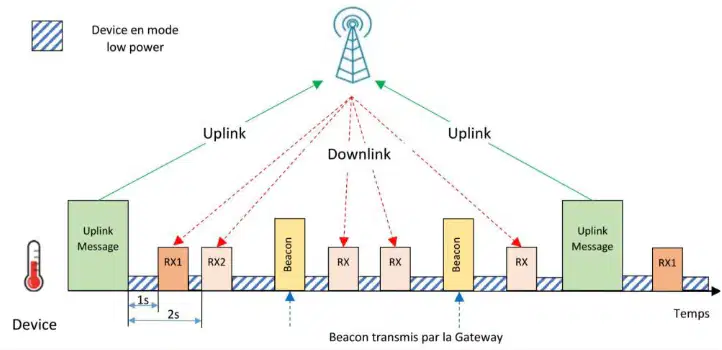

Selon le texte, quel est le rôle du signal appelé "Beacon" dans les Devices LoRaWAN de classe B ?
A) Synchroniser les fenêtres de réception
B) Émettre des messages uplink
C) Réduire la consommation d'énergie
D) Ouvrir les fenêtres de transmission
Complétez la phrase suivante : Les Devices de classe C consomment _______ d'énergie que ceux de classe B car leurs fenêtres de réception sont constamment ouvertes entre deux transmissions.
beaucoup plus
beaucoup moins
autant
un peu moins
La principale différence entre les Devices LoRaWAN de classe B et de classe C concernant la gestion des fenêtres de réception est :
Les Devices de classe C gardent leur fenêtre de réception ouverte en permanence, contrairement à la classe B qui a des fenêtres planifiées.
Les Devices de classe B gardent leur fenêtre de réception ouverte en permanence, contrairement à la classe C qui a des fenêtres planifiées.
Les Devices de classe B et C n'ont pas de fenêtres de réception.
Les Devices de classe C n'ont pas de fenêtres de réception.
Vrai ou Faux : Les paramètres de réception des Devices LoRaWAN de classe C sont toujours variables entre deux messages uplink.
Vrai
Faux

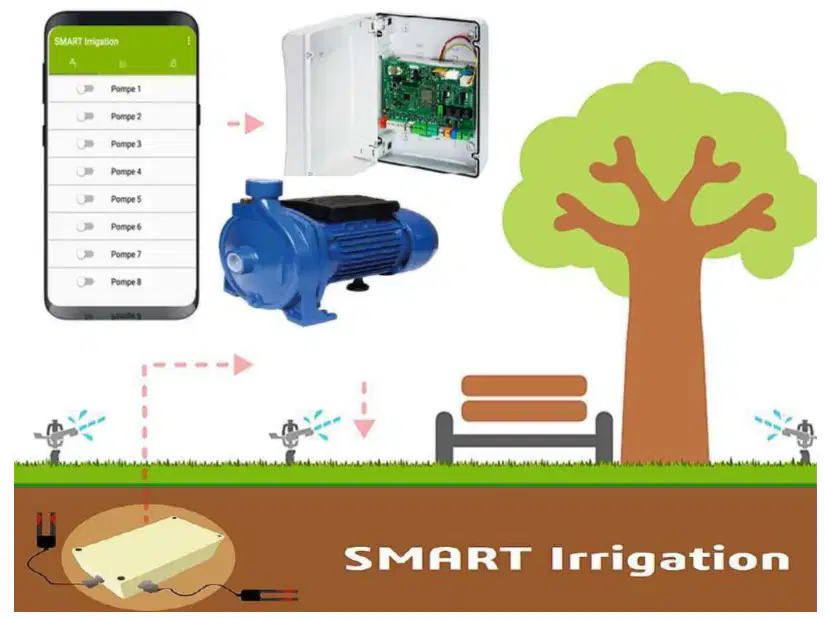

Quel est l’objectif du projet « Système d’irrigation intelligent » ?
Concevoir une solution pour gérer un système d’irrigation à distance
Créer une nouvelle application de jeux vidéo
Améliorer la qualité de l’eau potable
Réduire la consommation d’électricité
Complétez : La solution contient principalement un kit de commande à distance des _______ d’irrigation et de motopompes via une application mobile.
vannes
capteurs
réservoirs
filtres
L’avantage principal de cet outil pour l’agriculteur est :
d’augmenter la productivité
de réduire la qualité des récoltes
d’augmenter les coûts de production
de compliquer le travail
Complétez : Le projet se compose de deux parties principales : 1) Acquisition de niveau d’humidité de sol 2) ________ par application mobile.
Commande des électrovannes et motopompes
Affichage de la température ambiante
Mesure de la pression atmosphérique
Contrôle de la luminosité
Quel appareil permet de mesurer la capacité électrique du sol, qui varie en fonction de son humidité ?
Tensiomètre
Capteur capacitif
Capteur résistif
Vrai ou Faux : Les capteurs résistifs mesurent la résistance électrique du sol, qui diminue lorsque l'humidité augmente.
Vrai
Faux
Quel est l'objectif principal de l'échantillonnage sur différents niveaux de sols dans ce projet ?
Informer l’agriculteur sur le pourcentage d’humidité du sol pour savoir la quantité d’eau d’irrigation nécessaire.
Déterminer la composition chimique de l’air ambiant.
Mesurer la température extérieure pour prévoir la météo.
Calculer la vitesse du vent pour installer des éoliennes.
Quel capteur est illustré par l'image avec la légende 'Capteur Capacitf' ?
Capteur de type capacitif pour mesurer l'humidité du sol.
Capteur de température à thermistance.
Capteur de pression piézoélectrique.
Capteur optique infrarouge.
Complétez : Le capteur d’humidité de sol résistif mesure la ________ électrique dans le sol.
résistance
tension
puissance
fréquence
Complétez : Lorsque le sol est sec, la résistance est ________, et lorsque le sol est humide, la résistance est ________.
élevée, faible
faible, élevée
faible, faible
élevée, élevée
Quel type de capteur mesure la capacité électrique entre deux électrodes immergées dans le sol ?
Capteur d’humidité de sol résistif
Capteur d’humidité de sol capacitif
Électrovanne
Motopompe
Complétez : On utilise le capteur résistif pour son ________ coup.
faible
grand
rapide
lent
Vrai ou Faux : Une électrovanne est une vanne commandée électriquement.
Vrai
Faux
À quoi sert une motopompe à eau dans l’agriculture ?
Mesurer l’humidité du sol
Commander une vanne
Aspirer et déplacer l’eau vers les champs et cultures
Mesurer la température
Module intelligent pour commander les électrovannes et les motopompes Quelle connectivité permet une distance d'environ 100 mètres ?
Bluetooth (BLE)
Wi-Fi
Zigbee
La connectivité Zigbee permet une distance de ______ mètres.
10 à 100
100 à 500
500 à 1000
1 à 5
La carte ESP32 Wroom 32D possède une antenne qui permet une connectivité plus distante.
Vrai
Faux

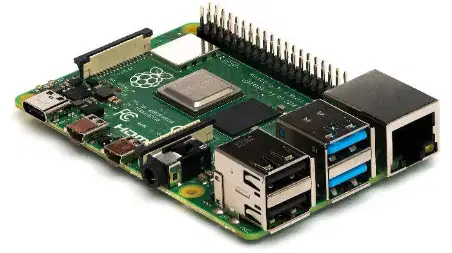

Quel module est recommandé pour gérer plusieurs cartes et avoir une connectivité Wi-Fi ou Bluetooth ?
ESP32
Raspberry PI 4
Arduino Uno

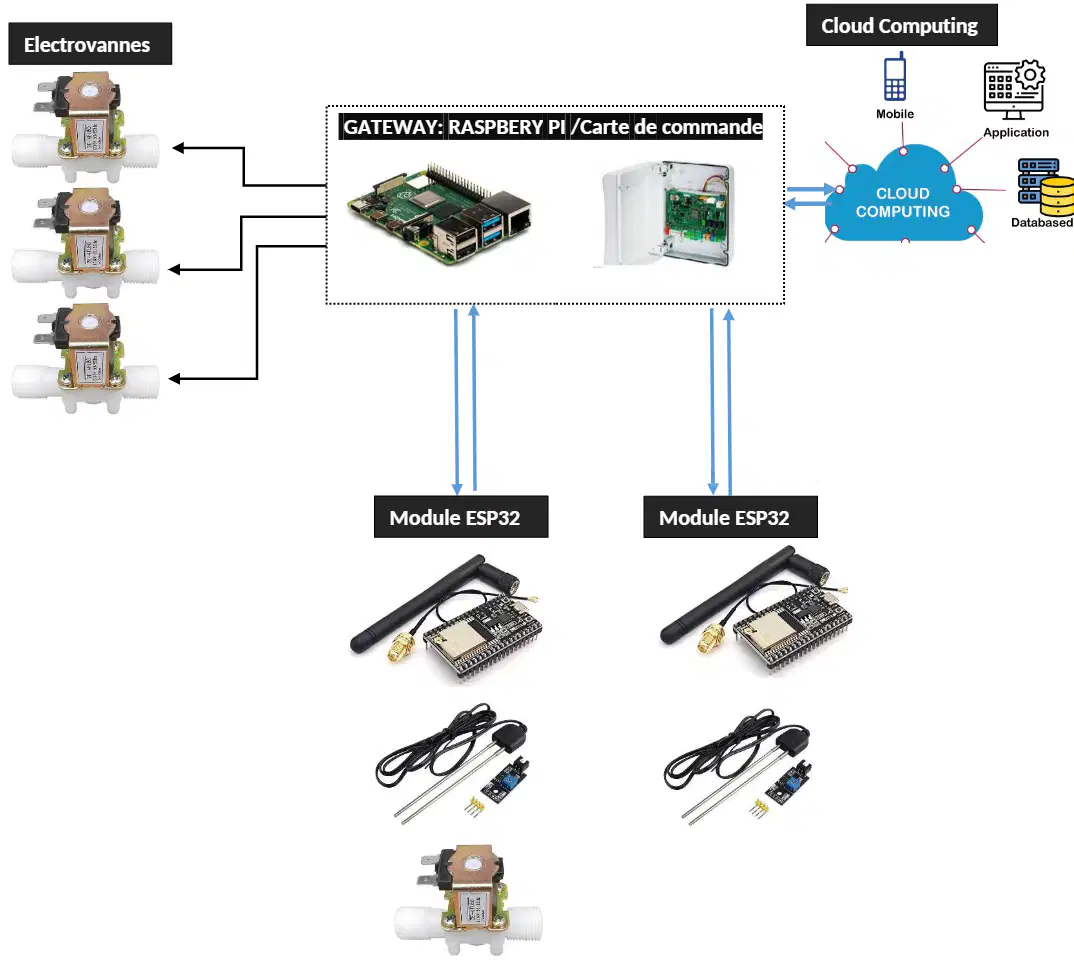

Ce schéma synoptique présente les différents éléments qui constituent notre solution ainsi que le transfert des données entre eux. Quel composant permet de recevoir les données d’humidité de sol et de contrôler les électrovannes ?
Module ESP32
Cloud Computing
Gateway (Raspberry Pi / Carte de commande)
Électrovanne
Selon le schéma synoptique, les données sont envoyées par internet via :
Bluetooth
3G / 2G-GPRS
Wi-Fi
Ethernet
Complétez : La Gateway permet de recevoir les données d’humidité de sol ainsi que de contrôler les ________ soit directement soit à travers un module ESP32.
électrovannes
capteurs de température
pompes à chaleur
luminaires
Les données sont envoyées vers le cloud computing via le module ESP32.
Vrai
Faux
Selon le texte, quel est le rôle principal de la partie application dans le système d'irrigation ?
A) Afficher les données d’humidité du sol et commander les électrovannes
B) Contrôler la température de l’eau
C) Gérer la connexion Internet
D) Programmer la motopompe uniquement
Complétez la phrase : Si aucune électrovanne n’est activée, la motopompe sera en mode _____ ?
arrêt
marche
manuel
automatique
Quelle base de données est utilisée pour la partie service de l’application mobile ou web ?
MySQL
Firebase
Oracle
MongoDB

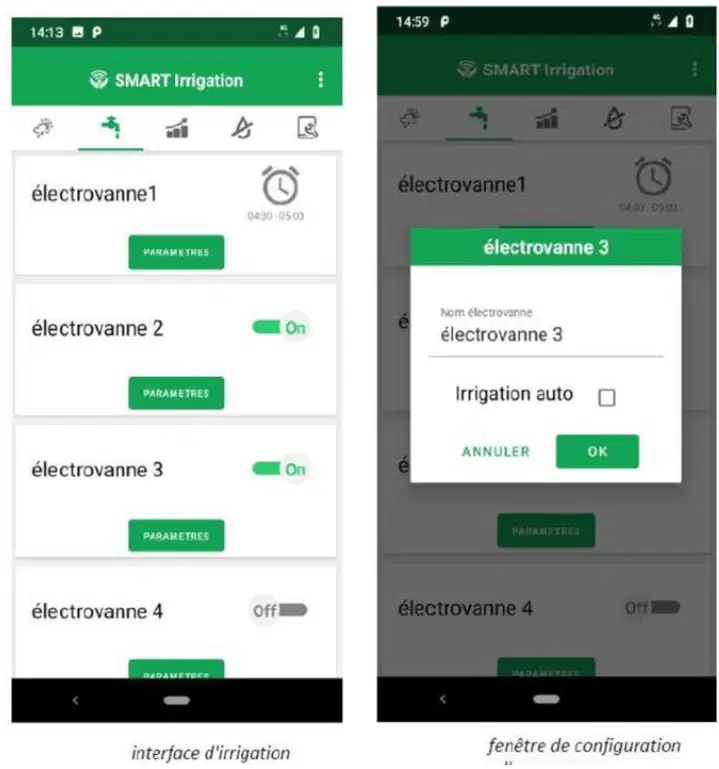

D’après la Figure 9, que permet de faire l’interface de l’application mobile ?
Configurer l’ouverture ou la fermeture de chaque électrovanne
Modifier la couleur de l’interface
Ajouter de nouvelles électrovannes automatiquement
Contrôler la température de l’air
