Free Printable ТОЭ 2 Часть

1.

Rab=3 Ом, Rbc=2 Ом, Rca= 5 Ом кедергілері үшбұрыш сұлба сы бойынша жалғанған. Балама түрлендіруден кейін, сәулелерінің кедергілері Ra, Rb, Rc кедергілері бар жұлдызша сұлбасы алынды. Ra кедергісін анықтаңыз.

a)

1.5 Ом

b)

2.5 Ом

c)

5 Ом

d)

3 Ом

e)

0.6 Ом

2.

Rab=3 Ом, Rbc=2 Ом, Rca= 5 Ом кедергілері үшбұрыш сұлба сы бойынша жалғанған. Балама түрлендіруден кейін, сәулелерінің кедергілері Ra, Rb, Rc кедергілері бар жұлдызша сұлбасы алынды. Rb кедергісін анықтаңыз.

a)

0.6 Ом

b)

2.5 Ом

c)

5 Ом

d)

3 Ом

e)

1.5 Ом

3.

Rab=3 Ом, Rbc=2 Ом, Rca= 5 Ом кедергілері үшбұрыш сұлба сы бойынша жалғанған. Балама түрлендіруден кейін, сәулелерінің кедергілері Ra, Rb, Rc кедергілері бар жұлдызша сұлбасы алынды. Rc кедергісін анықтаңыз.

a)

1 Ом

b)

2.5 Ом

c)

5 Ом

d)

3 Ом

e)

0.6 Ом

4.

1, Кедергілер үшбұрыш сұлбасы бойынша жалғанған. Үшбұрыштың барлық қабырғаларының кедергілері R-ға тең. Балама түрлендіруден кейін жұлдызшаның сәулелерінің кедергілері қандай болады?

a)

R/3

b)

R/2

c)

2*R

d)

3*R

e)

R

5.

2,Кедергілер үшбұрыш сұлбасы бойынша жалғанған. жұлдызшаның барлық сәулелерінің кедергілері R-ға тең. Балама түрлендіруден кейін үшбұрыштың қабырғаларының кедергілері қандай болады?

a)

3*R

b)

R/2

c)

2*R

d)

R

e)

R/3

6.

Ra=5 Ом, Rb=2 Ом, Rc= 5 Ом Кедергілері жұлдызша сұлбасы бойынша жалғанған. Балама түрлендіруден кейін қабырғаларының Rab , Rbc, Rca кедергілері бар үшбұрыш сұлбасы алынды. Rab кедергісін анықтаңыз.

a)

9 Ом

b)

25 Ом

c)

5 Ом

d)

13 Ом

e)

12 Ом

7.

Ra=5 Ом, Rв=2 Ом, Rc= 5 Ом Кедергілері жұлдызша сұлбасы бойынша жалғанған. Балама түрлендіруден кейін қабырғаларының Rab , Rbc, Rca кедергілері бар үшбұрыш сұлбасы алынды. Rbc кедергісін анықтаңыз.

a)

9 Ом

b)

25 Ом

c)

5 Ом

d)

13 Ом

e)

12 Ом

8.

Ra=5 Ом, Rв=2 Ом, Rc= 5 Ом Кедергілері жұлдызша сұлбасы бойынша жалғанған. Балама түрлендіруден кейін қабырғаларының Rab , Rbc, Rca кедергілері бар үшбұрыш сұлбасы алынды. Rca кедергісін анықтаңыз.

a)

22.5 Ом

b)

5 Ом

c)

13 Ом

d)

12 Ом

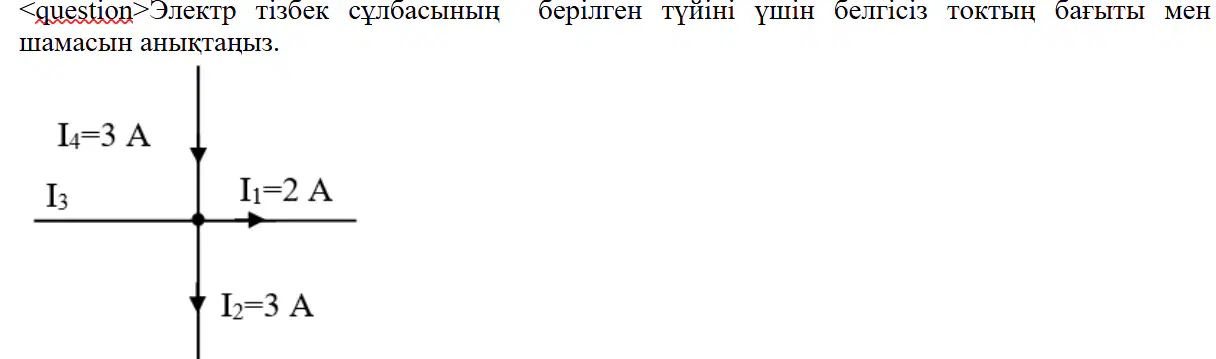

9.

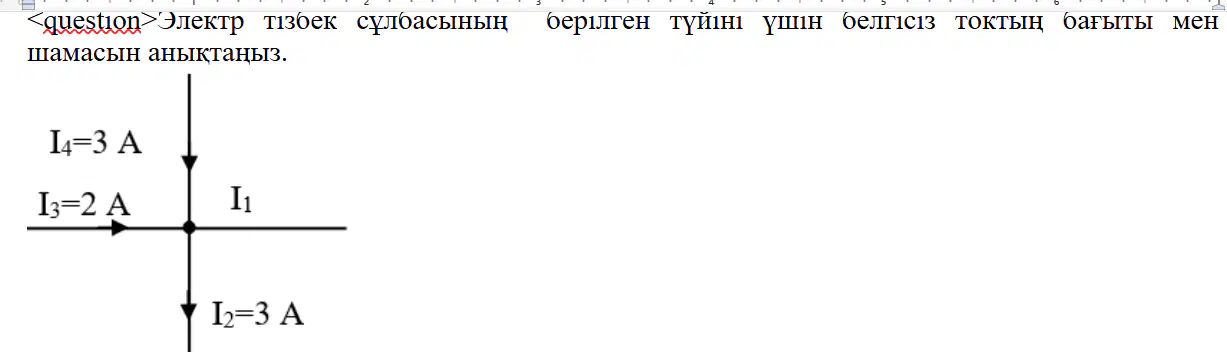

a)

2 A, түйінге

b)

3 A, түйінге

c)

2 A, түйінен

d)

3 A, түйінен

e)

4 A, түйінге

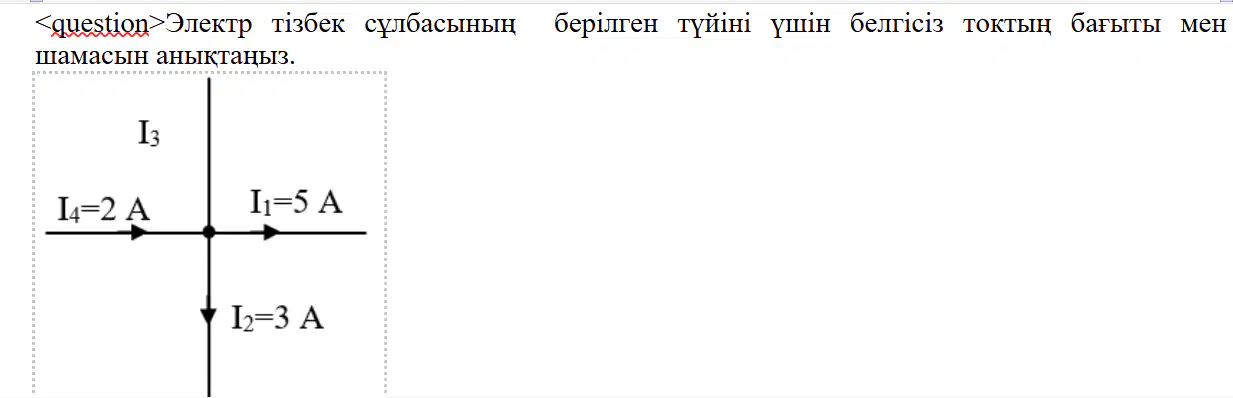

10.

a)

2 A, түйінен

b)

2 A, түйінге

c)

3 A, түйінге

d)

3 A, түйінен

e)

4 A, түйінге

11.

a)

6 A, түйінге

b)

2 A, түйінге

c)

2 A, түйіннен

d)

3 A, түйіннен

e)

4 A, түйінге

12.

a)

2 A, түйінге

b)

6 A, түйінге

c)

2 A, түйіннен

d)

3 A, түйіннен

e)

4 A, түйінге

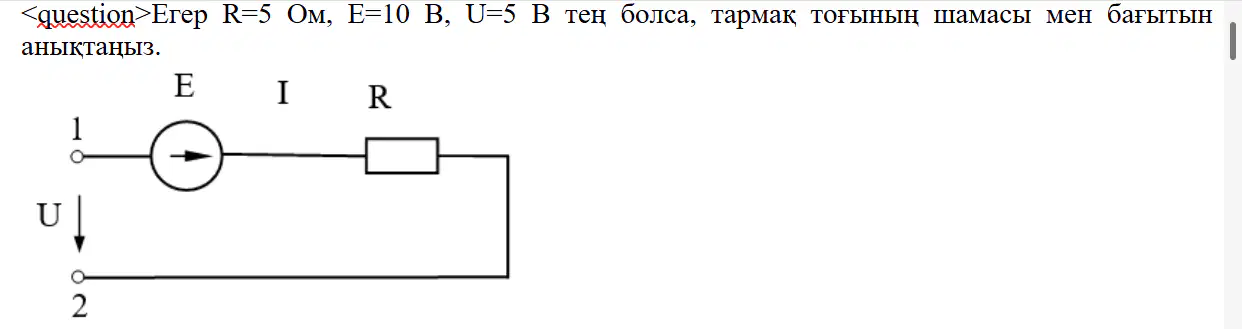

13.

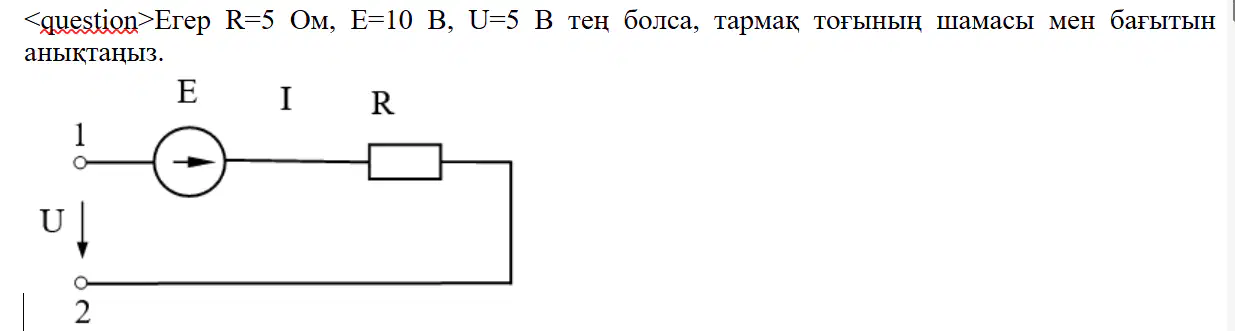

a)

3 А, 1 ден 2ге дейін

b)

2 А, 1ден 2 ге дейін

c)

2 А, 2 ден 1ге дейін

d)

5 А, 1ден 2 ге дейін

e)

4 А, 2ден 1ге дейін

14.

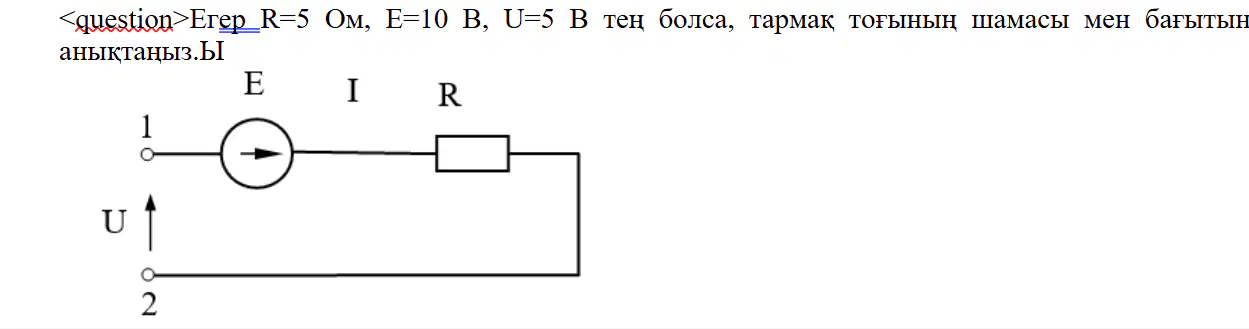

a)

1 А, 1 ден 2 ге дейін

b)

3 А, 1 ден 2 ге дейін

c)

2 А, 2 ден 1ге дейін

d)

5 А, 1 ден 2 ге дейін

e)

4 А, 2 ден 1ге дейін

15.

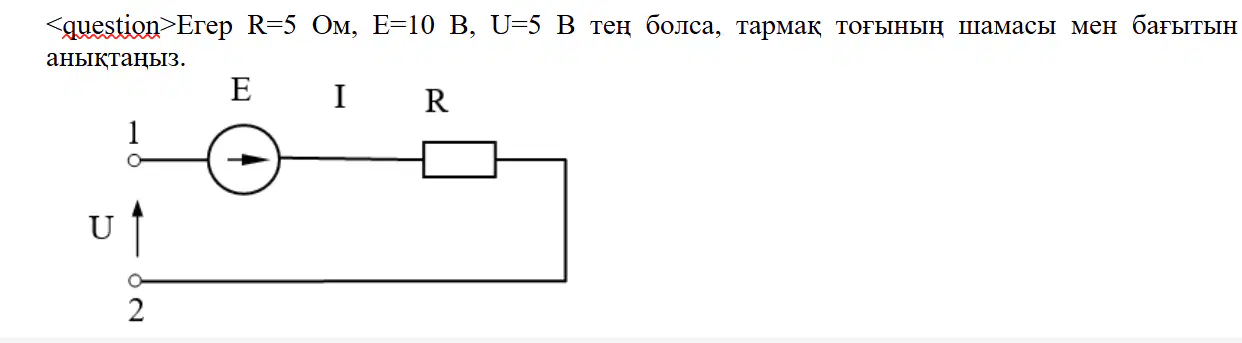

a)

3 А, 2 ден 1ге дейін

b)

2 А, 1 ден 2ге дейін

c)

2 А, 2 ден 1ге дейін

d)

5 А, 1 ден 2ге дейін

e)

4 А, 2 ден 1ге дейін

16.

a)

1. 1 А, 2 ден 1ге дейін

b)

2. 2 А, 1 ден 2ге дейін

c)

3. 3 А, 2 ден 1ге дейін

d)

4. 5 А, 1 ден 2ге дейін

e)

5. 4 А, 2 ден 1ге дейін

17.

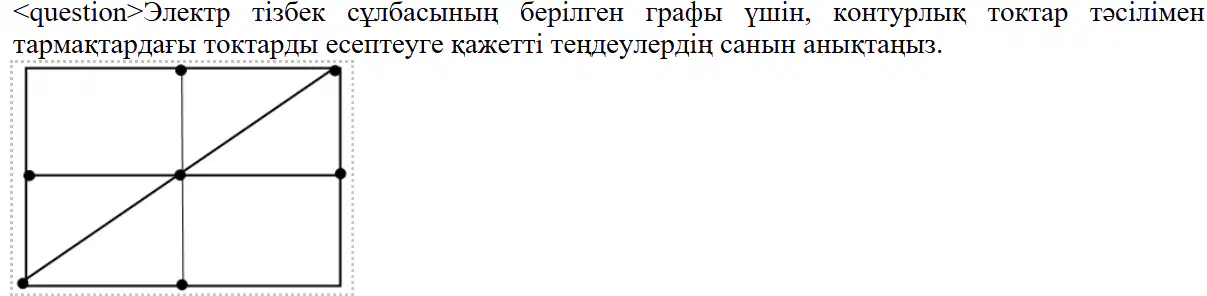

a)

6

b)

7

c)

5

d)

4

e)

8

18.

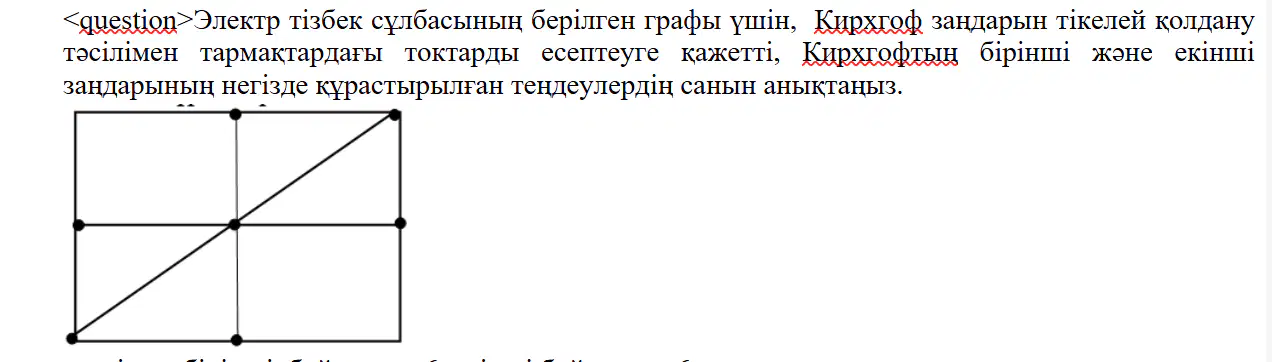

a)

бірінші бойынша–4, екінші бойынша–4

b)

бірінші бойынша –5, екінші бойынша –3

c)

бірінші бойынша –3, екінші бойынша -5

d)

бірінші бойынша –2, екінші бойынша –6

e)

бірінші бойынша –6, екінші бойынша –2

19.

a)

бірінші бойынша –3, екінші бойынша –3

b)

бірінші бойынша –2, екінші бойынша -3

c)

бірінші бойынша –4, екінші бойынша –4

d)

ірінші бойынша –2, екінші бойынша –4

e)

бірінші бойынша –4, екінші бойынша –2

20.

a)

бірінші бойынша –6, екінші бойынша –6

b)

бірінші бойынша –3, екінші бойынша –9

c)

бірінші бойынша –5, екінші бойынша -7

d)

бірінші бойынша –5, екінші бойынша –7

e)

бірінші бойынша –7, екінші бойынша –5

21.

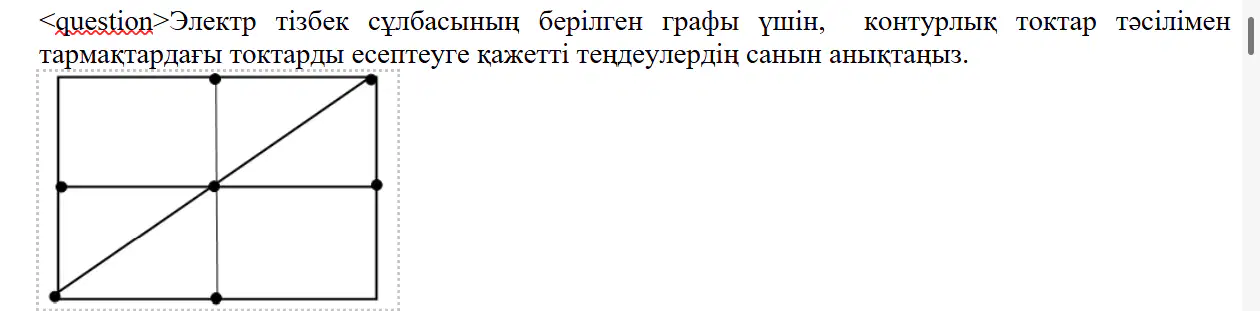

a)

3

b)

4

c)

5

d)

2

e)

6

22.

Төмендегі өрнектердің қайсысы кернеулер резонансының шартын сипаттамайды?

a)

X_L > X_C

b)

X_L = X_C

c)

U_L = U_C

d)

X = 0

e)

X_C = X_L

23.

a)

4

b)

3

c)

5

d)

6

e)

8

24.

a)

6

b)

9

c)

5

d)

12

e)

8

25.

a)

3

b)

4

c)

2

d)

6

e)

12

26.

a)

4

b)

3

c)

2

d)

6

e)

8

27.

$\sum_{k=1}^{n} I_k = 0$

a)

Кирхгофтың бірінші заңы

b)

Кирхгофтың екінші заңы

c)

Ом заңы

d)

Қуатар тепе теңдігінің шарты

e)

Пайдалы қуаттың теңдеуі

28.

$\sum_{k=1}^{n} I_k \cdot R_k = \sum_{k=1}^{n} E_k$

a)

Кирхгофтың екінші заңы

b)

Ом заңы

c)

Кирхгофтың бірінші заңы

d)

Қуатар тепе теңдігінің шарты

e)

Пайдалы қуаттың теңдеуі

29.

I_{ab} = $\left( U_{ab} + \sum_{a}^{b} \mathcal{E}_{ab} \right) / \sum_{a}^{b} R_{ab}$

a)

Ом заңы

b)

Кирхгофтың бірінші заңы

c)

Кирхгофтың екінші заңы

d)

Қуатар тепе теңдігінің шарты

e)

Пайдалы қуаттың теңдеуі

30.

$\sum_{k=1}^{n} E_k \cdot I_k = \sum_{k=1}^{n} I_k^2 \cdot R_k$

a)

Қуатар тепе теңдігінің шарты

b)

Кирхгофтың бірінші заңы

c)

Кирхгофтың екінші заңы

d)

Ом заңы

e)

Пайдалы қуаттың теңдеуі

31.

Қуаттар тепе теңдігінің шартын сипаттайтын өрнекті көрсетіңіз:

a)

$∑_{k=1}^n E_k · I_k = ∑_{k=1}^n I_k^2 · R_k$

b)

$I_{ab} = (U_{ab} + \sum_{a}^{b} E)_{ab}$

c)

$\sum_{k=1}^n I_k = 0$

d)

$∑_{k=1}^n I_k · R_k = ∑_{k=1}^n E_k$

e)

$∑_{k=1}^n I_k · R_k = ∑_{k=1}^n E_k - ∑_{k=1}^n E_k$

32.

Тармақталған синусоидалы ток тізбегі үшін Кирхгофтың бірінші заңының комплексті түрдегі өрнегі:

a)

$\sum_{k=1}^n I_k = 0$

b)

$\sum_{k=1}^n U_k = 0$

c)

$∑_{k=1}^n (R_k · I_k + jωC_k · I_k - j 1/ωC_k · I_k) = ∑_{k=1}^n Ē_k$

d)

$\sum_{k=1}^n u_k = 1$

e)

$∑_{k=1}^n (R_k · I_k + jωC_k · I_k - j 1/ωL_k · I_k) = ∑_{k=1}^n Ē_k$

33.

Кирхгофтың бірінші заңын сипаттайтын өрнекті көрсетіңіз:

a)

$\sum_{k=1}^n I_k = 0$

b)

$∑_{k=1}^n E_k · I_k = ∑_{k=1}^n I_k^2 · R_k$

c)

$I_{ab} = (U_{ab} + \sum_{a}^{b} E)_{ab}$

d)

$∑_{k=1}^n I_k · R_k = ∑_{k=1}^n E_k$

e)

$∑_{k=1}^n I_k · R_k = ∑_{k=1}^n E_k - ∑_{k=1}^n E_k$

34.

Кирхгофтың екінші заңын сипаттайтын өрнекті көрсетіңіз:

a)

$\sum_{k=1}^n I_k = 0$

b)

$∑_{k=1}^n E_k · I_k = ∑_{k=1}^n I_k^2 · R_k$

c)

$I_{ab} = (U_{ab} + \sum_{a}^{b} E)_{ab}$

d)

$∑_{k=1}^n I_k · R_k = ∑_{k=1}^n E_k$

e)

$∑_{k=1}^n I_k · R_k = ∑_{k=1}^n E_k - ∑_{k=1}^n E_k$

35.

Индуктивтілік кедергісінің теңдеуі.

a)

X_L = 2·π·f·L

b)

X_L = 2·π·f·L

c)

X_L = 2·f·L

d)

X_L = 3·π·f·L

36.

Сыйымдылық кедергісінің теңдеуі.

a)

X_C = 1/(2·π·f·C)

b)

X_C = 2/(4·π·f·C)

c)

X_C = 1/(4·π·f·C)

d)

X_C = 1/(3·π·f·C)

37.

Тізбектегі Z нені білдіреді?

a)

Тізбектің толық кешенді кедергісі

b)

Тізбектегі индуктивтік кедергі

c)

Тізбектегі сыйымдылық кедергі

d)

Тізбектегі активті кедергі

e)

Тізбектегі реактивті кедергі

38.

Тізбектегі кешенді өткізгіштіктің белгіленуі?

a)

Ŷ

b)

Ž

c)

X_L

d)

X_C

e)

p̂

39.

Активті қуаттың өлшем бірлігі қандай?

a)

Ватт

b)

Вольт

c)

Ампер

d)

Радиан

e)

Герц

40.

Реактивті қуаттың өлшем бірлігі қандай?

a)

Вольт-Ампер

b)

Вольт реактивті

c)

Ампер реактивті

d)

Радиан

e)

Генри

41.

a)

b)

c)

d)

42.

Ом заңын сипаттайтын өрнекті көрсетіңіз

a)

I_{ab} = $\left( U_{ab} + \sum_{k=1}^{s} E_k \right) / \sum_{k=1}^{n} R_k$

b)

$\sum_{k=1}^{n} E_k·I_k = \sum_{k=1}^{n} I_k^2·R_k$

c)

$\sum_{k=1}^{n} I_k = 0$

d)

$\sum_{k=1}^{n} E_k = \sum_{k=1}^{n} I_k·R_k$

e)

$\sum_{k=1}^{n} R_k = \sum_{k=1}^{n} -E_k$

43.

a)

R_{kip} = 18 Ом

b)

R_{kip} = 14 Ом

c)

R_{kip} = 16 Ом

d)

R_{kip} = 20 Ом

44.

a)

Rкір = 2,4 Ом

b)

Rкір = 10 Ом

c)

Rкір = 8 Ом

d)

Rкір = 6,8 Ом

e)

Rкір = 7,2 Ом

45.

a)

Rэк = R1 + (R2 * R3) / (R2 + R3)

b)

Rэк = (R1 * R2 * R3) / (R1 + R2 + R3)

c)

Rэк = R1 + R2 + R3

d)

Rэк = (R2 * R3) / (R2 + R3)

e)

Rэк = R1 + R2

46.

a)

Rкір = 5 Ом

b)

Rкір = 12,6 Ом

c)

Rкір = 8,6 Ом

d)

Rкір = 2,4 Ом

e)

Rкір = 3 Ом

47.

Толық қуаттың өлшем бірлігі қандай?

a)

Вольт-Ампер

b)

Вольт реактивті

c)

Ампер реактивті

d)

Ватт

e)

Генри

48.

a)

b)

c)

d)

e)

49.

a)

Rкір = 5 Ом

b)

Rкір = 12,6 Ом

c)

Rкір = 8,6 Ом

d)

Rкір = 2,4 Ом

e)

Rкір = 3 Ом

50.

a)

b)

c)

d)

e)

51.

Төмендегі өрнектердің қайсысы кернеулер резонансының шартын сипаттайды?

a)

b)

c)

d)

e)

52.

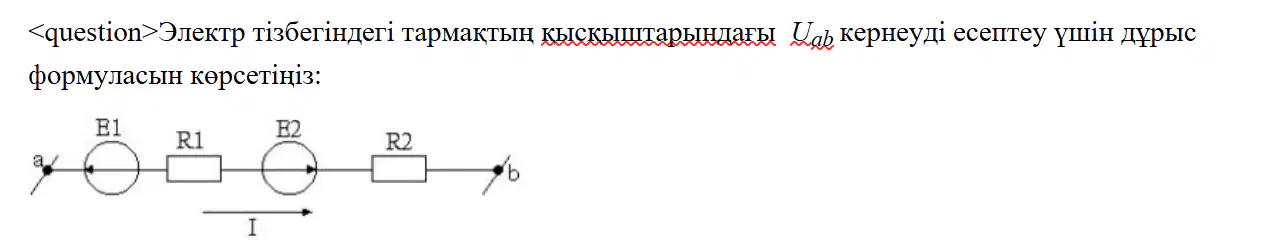

a)

Uab = E1 + I·R1 – E2 + I·R2

b)

Uab = E1 + I·R1 + E2 + I·R2

c)

Uab = E1 – I·R1 – E2 – I·R2

d)

Uab = –E1 + I·R1 + E2 – I·R2

e)

Uab = –E2 + IR2 + E1 + IR1

53.

a)

I = $\frac{E_1 + E_2}{R_1 + R_2}$

b)

I = $\frac{-E_1 - E_2}{R_1 + R_2}$

c)

I = $\frac{-E_1 + E_2}{R_1 + R_2}$

d)

I = $\frac{E_1 - E_2}{R_1 + R_2}$

e)

I = $\frac{U_{AB}}{R_1 + R_2}$

54.

RC-тізбегі үшін τ уақыт тұрақтысын анықтау керек, егер R=100 Ом, C=5 мкФ.

a)

5·10⁻⁴ с

b)

500 с

c)

0,05 с

d)

20 с

e)

0,2 с

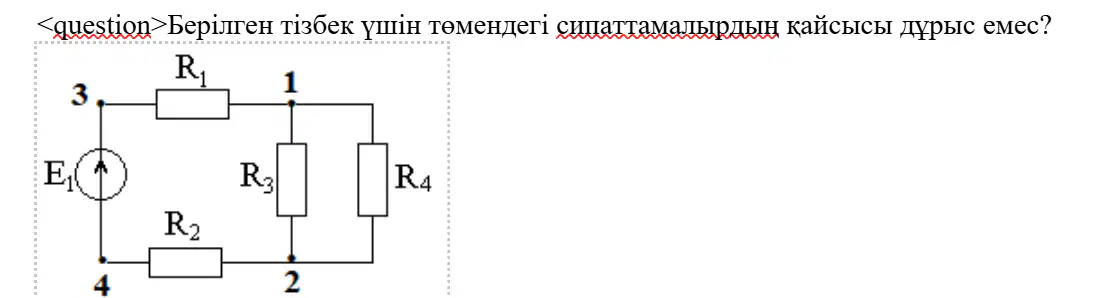

55.

a)

Тізбек 4 түйіннен, 2 тармақтан тұрады

b)

Тізбек 2 түйіннен тұрады

c)

Тізбек 3 тармақтан тұрады

d)

Тізбек 2 тәуелсіз контурдан тұрады

e)

Тізбек 3 тәуелсіз контурдан тұрады

56.

a)

b)

c)

d)

e)

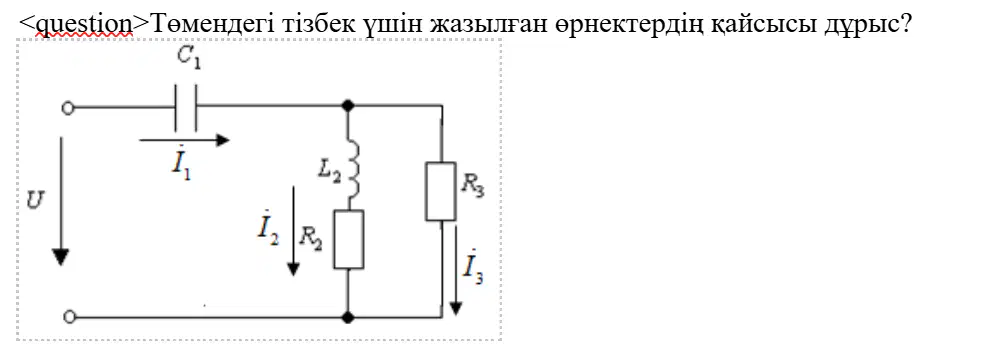

57.

a)

Î1 = Î2 - Î3

b)

Û = Î1 · (-jXc1) - Î2 · (R2 + jXL2) + Î3 · R3

c)

Û = Î2 · (R2 + jXL2) + Î3 · R3

d)

Û = -Î2 · (R2 + jXL2) + Î3 · R3

58.

a)

b)

c)

d)

e)

59.

a)

b)

c)

d)

e)

60.

a)

Z = R₁ + (R₂ - jXc₃) · R₃ / (R₂ + R₃ - jXc₃)

b)

Z = R₁ · (R₃ - jXc₃) / (R₂ + (R₃ - jXc₃))

c)

Z = R₁ + (R₂ + R₃ - jXc₃)

d)

Z = R₁ + (R₂ - jXc₃) · R₃ / (R₂ + R₃ - jXc₃)

e)

Z = (−jXc₁) + ((R₂ + jXl₂) + R₃) / (R₂ + jXl₂) · R₃

ТОЭ 2 Часть

Total questions: 60

Worksheet time: 30mins
