WorksheetsQuiz on Integrated Circuits
Total questions: 10
Worksheet time: 5mins
Πώς αριθμούνται οι ακίδες ενός ολοκληρωμένου κυκλώματος σύμφωνα με το υλικό;
Από την επάνω αριστερή γωνία με τη φορά των δεικτών του ρολογιού
Από την κάτω δεξιά γωνία αντίθετα με τη φορά των δεικτών του ρολογιού
Ξεκινώντας από την εγκοπή ή την κουκίδα και προχωρώντας αντίθετα με τη φορά των δεικτών του ρολογιού
Τυχαία ανατεθειμένα με βάση τον κατασκευαστή
Γιατί είναι σημαντικό να αποφεύγεται η υπερβολική καλωδίωση στο breadboard κατά τη διάρκεια του πειράματος;
Για να αποτραπούν οι βραχυκυκλώματα
Για να μειωθεί το κόστος του πειράματος
Για να διασφαλιστεί ότι το IC λειτουργεί σε υψηλότερη τάση
Για να γίνει το κύκλωμα οπτικά ελκυστικό
Ποια είναι η λειτουργία της ακίδας 14 στο IC 7400;
Γείωση (GND)
Τροφοδοσία (Vcc)
Είσοδος για τη δεύτερη πύλη
Έξοδος για την τρίτη πύλη
Ποια είναι η σημασία της εγκοπής ή της κουκίδας στη συσκευασία του IC;
Δείχνει τον τύπο του IC
Βοηθά στην αναγνώριση της σωστής κατεύθυνσης για την αρίθμηση των ακίδων
Δείχνει το λογότυπο του κατασκευαστή
Χρησιμοποιείται για τη διάχυση θερμότητας
Ποια ακίδα του IC-7408 είναι συνδεδεμένη με την τροφοδοσία (+5V);
Ακίδα 14
Ακίδα 7
Ακίδα 1
Ακίδα 8
Ποιο είναι το επίπεδο τάσης που απαιτείται για την πιν Vcc του IC-7408;
+5V
0V
+3.3V
+12V
Ποια είναι η σημασία της σύνδεσης "Gnd" στο κύκλωμα;
Παρέχει ένα σημείο αναφοράς για την τάση του κυκλώματος.
Προμηθεύει ενέργεια στο κύκλωμα.
Αυξάνει την αντίσταση του κυκλώματος.
Λειτουργεί ως εφεδρική πηγή ενέργειας.

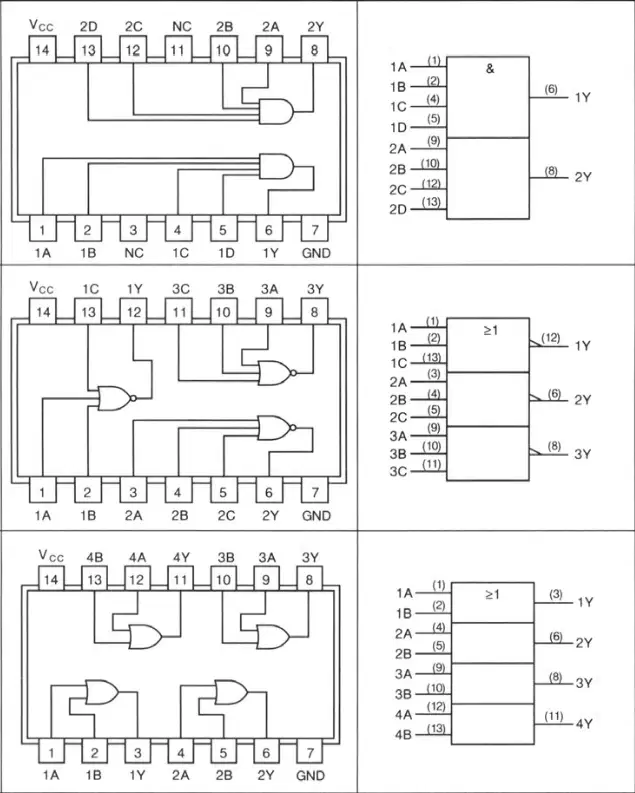

Ποιος αριθμός IC αντιστοιχεί σε πύλη NOR 3 εισόδων;
7421
7427
7432
7437
Ποια είναι η λειτουργία του IC 7486 όπως φαίνεται στο παρεχόμενο διάγραμμα;
4-μπιτ μετρητής
4 πύλες EXOR
4 πύλες AND
4 πύλες OR
Ποιο IC στο παρεχόμενο διάγραμμα είναι ένας 4-bit δυαδικός μετρητής;
7486
7490
7493
7495
