kĩ thuật điện

Total questions: 138

Worksheet time: 1hrs 9mins

Name

Class

Date

Cho 1 nhánh như hình vẽ. Tìm câu đúng

Một điện cảm tuyến tính. Nếu dòng điện chạy qua giảm 2 lần. Tìm câu đúng?

Từ thông tăng 4 lần

Năng lượng từ trường giảm 4 lần

Năng lượng từ trường tăng 4 lần

Năng lượng điện trường tăng 4 lần

Áp và dòng của 1 mạch điện có các giá trị sau. Xác định tính chất của tải. Tìm câu sai?

308W

616W

1000W

10.

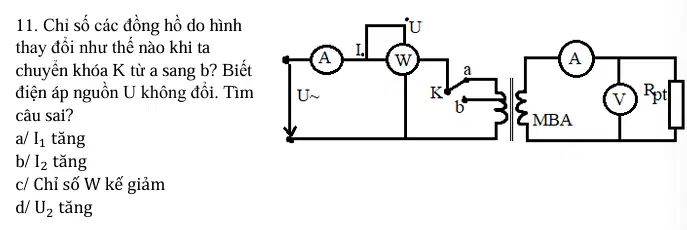

11.

12.

13.

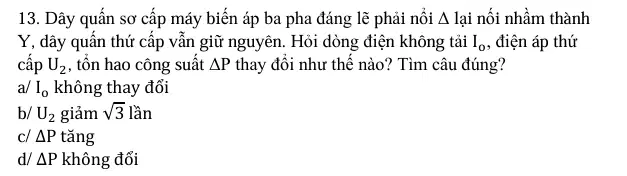

14.

15.

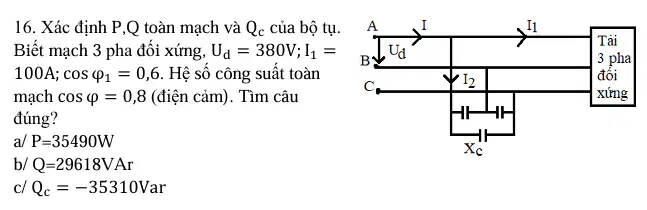

16.

17.

Tìm câu sai về máy điện tĩnh

Các dây quấn không có chuyển động tương đối với nhau

Máy điện tĩnh dùng để biến đổi thông số của điện năng

Máy điện tĩnh dùng để biến đổi thông số của điện năng và đồng thời biến đổi dạng năng lượng ( cơ năng sang điện năng hoặc ngược lại )

18.

Mạch từ của máy điện thường được làm bằng thép kỹ thuật điện. Tìm câu sai?

Để giảm dòng điện không tải của máy

Để liên hệ từ giữa các dây quấn tốt hơn

Để tăng từ thông tải của máy

19.

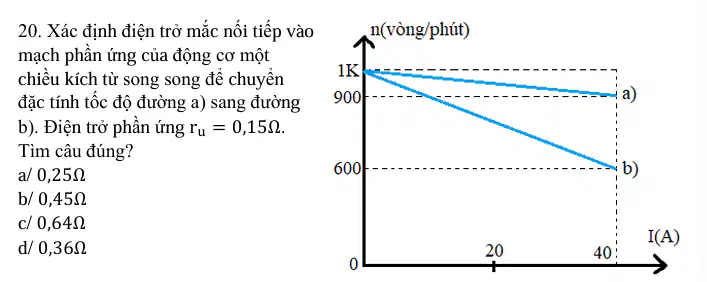

20.

0,25 Ω

0,45 Ω

0,64 Ω

0,36 Ω

21.

Máy phát điện 1 chiều kích từ song song. P_đm = 1KW; U_đm = 200V. Điện trở mạch kích từ R_kt = 200Ω, điện trở mạch phần ứng R_ư = 1,5Ω. Tìm E_u?

209V

206V

203V

215V

22.

Cho 1 nhánh như hình vẽ a và b. Ở thời điểm t: u>0 ; i>0. Tìm câu đúng?

Nhánh a phát công suất

Nhánh b phát công suất

Ngánh a nhận công suất

23.

Hỏi sự thay đổi của chỉ số các đồng hồ như thế nào? Khi f tăng, biết U=const. Tìm câu sai?

Oát kế tăng

Vôn kế giảm

I₂ tăng

I₁ giảm

24.

Cho mạch điện, biết đồ thị vecto. Tìm câu sai?

25.

Cho mạch điện, biết đồ thị vecto. Tìm câu sai?

X_L > X_C

U > U_R

U_L > U_C

X_L < X_C

26.

Để có sức điện động cảm ứng trong dây quấn. Tìm câu sai?

Cho thanh dẫn chuyển động trong từ trường không đổi

Cho từ trường không đổi chuyển động cắt các thanh dẫn đứng yên

Cho từ trường biến thiên xuyên qua các vòng dây đứng yên

Cho từ trường không đổi chuyển động đồng bộ với thanh dẫn

27.

Tìm I, biết X_L = X_C = 20Ω; R =10Ω; U =100V

5 A

5√2 A

10√2 A

10 A

28.

29.

Xác định tính chất của phản ứng phần ứng của máy điện đồng bộ.Tìm câu đúng?

Phản ứng phần ứng ngang trục

Phản ứng phần ứng dọc trục trợ từ

Phản ứng phần ứng dọc trục khử từ

30.

Đối với máy điện một chiều. Tìm câu sai?

Dây quấn kích từ tạo nên từ trường chính

Dây quấn cục từ phụ được mắc nối tiếp với dây quấn phần ứng

Cục từ phụ có tác dụng hạn chế tia lửa điện giữa chốt than và vành góp

Dây quấn phần ứng có tác dụng bù phản ứng phần ứng

31.

Động cơ 1 chiều có P_đm= 1KW; U_đm= 200V; n_đm = 0,8. Tìm dòng điện định mức. Tìm câu đúng?

7,55 A

6,25 A

5,75 A

32.

Xác định dòng điện I₂, I, công suất toàn mạch Q, S ở hình bên. Biết I₁ = 10A; R₁ = R₂= X₁= X₂ =X_C =5Ω.

I₂ = 10 A

I = 14,1 A

Q = −1000 VAr

S = 2000 VA

33.

Xác định R và X_C. Biết P = 90W; I = 5A; I₂ = 4A. Tìm câu đúng?

R = 90Ω; X_C= 22,5Ω

R = 7,5Ω; X_C = 10Ω

R = 10Ω; X_C = 7,5Ω

R = 22,5Ω; X_C= 90Ω

34.

Cho mạch điện. Khi U = 100V; f = 50Hz thì Q_L = 200Var; Q_C = −400Var. Xác định Q_Lvà Q_C khi U = 200V; f = 100Hz. Tìm câu đúng?

Q_L = 400VAr; Q_C = −3200VAr

Q_L = 800VAr; Q_C = −800VAr

Q_L = 100VAr; Q_C = −800VAr

35.

Giải mạch điện bằng phương pháp dòng điện nhánh. Biết R = 10Ω; R₁ = 9Ω; R2 = 4Ω; XL = 8Ω: XC = 12Ω;U = 100V.

Tìm câu sai?

36.

Một máy phát đồng bộ có p đôi cực, tốc độ từ trường quay n₁. Xác định tốc độ rôto n. Tìm câu đúng?

n = n₁/p

n = p. n₁

n = n₁

n thay đổi phụ thuộc vào tải (f=const)

37.

Xác định tính chất của phản ứng phần ứng của máy điện đồng bộ. Tìm câu đúng?

Phản ứng phần ứng dọc trục khử từ

Phản ứng phần ứng ngang trục

Phản ứng phần ứng dọc trục trợ từ

38.

Có 3 máy biến áp 1 pha giống nhau có thông số S_đm = 100KVA; U_1đm = 10000V;U_2đm = 400V; P₀ = 1050W; u_n = 4%. Ghép 3 máy biến áp 1 pha thành một tổ máy biến áp 3 pha nối Δ/Y. Tìm R₁, X₁, R₂′ ,X₂′ của máy biến áp, biết R₁ = R₂'; X₁ = X₂′. Tìm câu đúng?

R₁= R₂′ = 9,1 Ω; X₁= X₂′ = 33,4 Ω

R₁= R₂′ = 5,25 Ω; X₁= X₂′ = 19,4 Ω

R₁= R₂′ = 3,03 Ω; X₁= X₂′ = 11,14 Ω

R₁= R₂′ = 5,25 Ω; X₁= X₂′ = 33,4 Ω

39.

. Xác định tính chất phản ứng phần ứng của máy điện đồng bộ. Tìm câu đúng?

Phản ứng phần ứng chỉ có TP ngang

Phản ứng phần ứng gồm TP ngang trục và TP dọc trục khử từ

Phản ứng phần ứng gồm TP ngang trục và TP dọc trục trợ từ

40.

Một máy điện đồng bộ cực ẩn, bỏ qua điện trở phần ứng, có đồ thị vecto như hình vẽ. Máy đồng bộ đang làm việc ở chế độ nào? Tìm câu đúng?

Chế độ máy phát quá kích từ

Chế độ động cơ quá kích từ

41.

Một máy điện đồng bộ cực ẩn, bỏ qua điện trở phần ứng có đồ thị như hình. Máy đồng bộ đang làm việc ở chế độ nào? Tìm câu đúng?

Chế độ máy phát thiếu kích từ

Chế độ động cơ thiếu kích từ

Chế độ động cơ quá kích từ

42.

Máy điện đồng bộ cực ẩn, bỏ qua điện trở phần ứng, có đồ thị như hình. Máy đang làm việc ở chế độ nào? Tìm câu đúng?

Chế độ máy phát với cosφ = 1

Chế độ động cơ với cosφ = 1

Chế độ động cơ tiêu thụ công suất Q của mạch điện

43.

Đường đặc tính ngoài của máy phát đồng bộ cho ở hình. Tìm câu đúng?

Đường 3 khi tải thuần trở R

Đường 2 khi tải thuần cảm L

Đường 1 khi tải thuần dung C

44.

Tìm số chỉ Oát kế. Biết U_d = 220V; Z = 20 + 20j Ω. Tìm câu đúng?

1860W

1210W

2407W

403W

45.

Một nhánh có tổng trở phức 10.e^−j36,9°; R₁ = 10Ω;X_L1 = 10Ω; R₂ = R₃ = 8Ω; X_C = X_L2 = 6Ω. Tìm sơ đồ đúng?

46.

Dòng điện trong dây quấn rôto của máy điện đồng bộ là dòng điện gì? Tìm câu đúng

Dòng điện xoay chiều có cùng tần số với dòng điện stato

Dòng điện xoay chiều có tần số nhỏ hơn tấn số dòng điện stato

Dòng điện 1 chiều

Dòng điện cảm ứng có tần số f₂ = s.f

47.

Ưu điểm của động cơ đồng bộ so với động cơ không đồng bộ rôto lòng sóc. Tìm câu sai?

Có thể điều chỉnh dòng điện kích từ để nâng cao cosφ cho mạng điện

Có thể điều chỉnh dòng điện kích từ để cung cấp công suất phản kháng cho mạng điện

Có thể điều chỉnh dòng điện kích từ để điều chỉnh tốc độ quay trong phạm vi rộng

48.

Cho 1 nhánh như hình vẽ. Tìm câu đúng?

u = e₁ + e₂

u = e₁ - e₂

u = e_{2 -}e₁

u = e₁ - e₂- i

49.

Hiện tượng năng lượng của cái phần tử lý tưởng R,L,C được phát biểu như sau. Tìm câu đúng?

Điện trở R tích lũy điện năng

Điện cảm L nhận điện năng tích lũy thành năng lượng từ trường

Điện dung C nhận điện năng và biến thành nhiệt năng

Điện trở R vừa tích lũy điện năng vừa biến đổi thành nhiệt năng

50.

Tải R,L có cosφ = 0,866; U = 380V; I = 24A; f = 50Hz. Tìm C của bộ tụ bù để năng cao cosφ = 1. Tìm câu đúng?

C = 50μF

C = 150μF

C = 100μF

C = 200μF

51.

Cho mạch điện. Điện áp trên cái phần tử sẽ thay đổi như thế nào nếu R không đổi, tần số f trong mạch tăng và dòng điện I không đổi? Tìm câu đúng?

U_R không đổi, U_L tăng, U_C giảm

U_Rkhông đổi, U_L giảm, U_C tăng

U_R giảm, U_L tăng, U_C không đổi

U_R tăng, U_L không đổi, U_C giảm

52.

Tìm sự thay đổi của các dòng sau khi đóng K. Biết X_L=X_C. Tìm câu sai?

I_A giảm

I_B không đổi

I_C không đổi

I_N tăng

53.

Động cơ điện 1 chiều P_đm= 8KW; U_đm = 200V; η_đm = 0,8; n_đm = 1500 vòng/phút. Tính mômen định mức và công suất điện động cơ tiêu thụ. Tìm câu đúng?

10KW; 63,7Nm

11,5KW; 52,5Nm

6,4KW; 45,5Nm

10KW; 65Nm

54.

Động cơ 1 chiều kích từ nối tiếp có U_đm = 220V; I_đm= 25A. Điện trở phần ứng và mạch kích từ nối tiếp = 0,15Ω. Tìm điện trở mở máy để I_mở = 1,5 I_đm. Tìm câu đúng?

4,1 Ω

5,7 Ω

3,2 Ω

4,2 Ω

55.

Xác định dòng định mức pha của động cơ không đồng bộ 3 pha có: P_đm = 10KW; Y/Δ − 380/220V; η_đm = 0,75; cosφ_đm = 0,84. Tìm câu đúng?

36 A

40 A

24 A

46 A

56.

Xác định công suất P, Q_L, Q_C và dòng điện I. Biết u = 220√2 sin(ωt) ; i₁ = 22√2 sin(ωt − 45°) ; cos φ_tm = 1.

Tìm câu sai?

P = 3422W

Q_L = 3422VAr

Q_C= −3422VAr

I = 22A

57.

Tìm sự thay đổi của các dòng khi đóng khóa K. Tìm câu sai?

I_A tăng

I_B không đổi

I_C không đổi

I_N không đổi

58.

. Đường 2) trên hình bên vẽ đặc tính cơ tự nhiên của động cơ không đồng bộ 3 pha. Hãy chỉ ra đặc tính cơ bản của động cơ khi thêm điện trở phụ vào mạch rôto. Tìm câu đúng?

Đặc tính số 1)

Đặc tính số 3)

Đặc tính số 4)

59.

Hình bên vẽ đặc tính hiệu suất 1 máy biến áp ứng với hệ số công suất khác nhau của tải. Tìm quan hệ cái hệ số công suất tương ứng với các đường cong a,b,c. Tìm câu đúng?

cosφ_a = cosφ_b = cosφ_c

cosφ_c > cosφ_b > cosφ_a

cos φ_a > cosφ_b > cosφ_c

60.

Cho mạch 3 pha đối xứng. Xác định dòng điện dây I_d. Biết U_d = 220V. Tìm câu đúng?

2.220/√3 .R

220/R + 220/2R√3

220/R√3 + 220√3/R

220/2R√3

61.

Nêu sự thay đổi của các dòng trong mạch khi ngắt khóa K. Tìm câu sai?

I_Bkhông đổi

I_C không đổi

I_N giảm

I_N tăng

62.

Cho mạch 3 pha đối xứng. Xác định I₃, P, Q, cosφ_tm. Biết Z₁ = (6+6j)Ω; I₁ = 26A; Z₂ = (4−12j)Ω; I₂ = 30A. Tìm câu sai?

I₃ = 52A

P = 22970W

Q = 44568VAr

cosφ_tm = 0,75

63.

Về chức năng các bộ phận của máy điện. Tìm câu sai?

Mạch từ làm bằng thép kỹ thuật điện dùng để dẫn từ thông của máy

Dây quấn dùng để dẫn dòng điện

Cách điện để hạn chế dòng điện chạy trong dây quấn

64.

. Động cơ không đồng bộ 3 pha rôto, lồng sóc có M_đm = 140Nm, M_mở/ M_đm =1,4; Y/Δ−380/220V; mômen cảm ban đầu khi mở máy M_c = 100Nm; điện áp lưới U₁ = 220V. Tìm phương án đúng để mở máy động cơ?

Đổi nối Y → Δ

Dùng cuộn kháng mở máy với U_mở = 0,7U_đm

Dùng máy biến áp tụ ngẫu với tỉ số biến đổi K = 1,5

Dùng cuộn kháng mở máy với U_mở = 0,8U_đm

65.

Động cơ không đồng bộ 3 pha rôto lồng sóc có P_đm = 7,5KW; Y/Δ − 380/220V; η_đm = 0,8; cosφ_đm = 0,83. Điện áp lưới U_d = 380V. Tính dòng điện động cơ tiêu thụ từ lưới ở chế độ định mức. Tìm câu đúng?

17,2A

18,1A

30,2A

66.

Cho động cơ điện một chiều kích từ song song với U_đm = 200V; I_u̇đm = 73A;R_u̇ = 0,15Ω; n_đm = 1200 vòng/phút. Để điều chỉnh tốc độ người ta giảm điện áp. Biết I_u̇ , I_kt, U và tình trạng mạch từ không đổi. Tính tốc độ khi điện áp U =160V. Tìm câu đúng?

961 vòng/phút

1100 vòng/phút

700 vòng/phút

946 vòng/phút

67.

Mạch 3 pha đối xứng cho ở hình bên, mỗi pha có 10 bóng đèn, công suất tiêu thụ mỗi đèn là 100W, U_d = 380V. Tìm dòng điện từng pha I?

4,56 A

2,63 A

3,15 A

6,20 A

68.

Sơ đồ thay thế của tụ điện gồm điện dung C và điện dẫn g ghép song song. Đặt điện áp 1 chiều U = 200V lên tụ điện. Ở chế độ xác lập tụ điện tích lũy năng lượng điện trường W_E = 2.10⁻²J và tiêu thụ công suất P = 4.10⁻²W. Tính điện dung C và điện dẫn g. Tìm câu đúng?

C = 2.10⁻⁶F

C = 1.10⁻⁶F

C = 2.10⁻⁸F

C = 1.10⁻⁸F

69.

S = 5000VA

P=2400W

Q=−1378VAr

cosφ=0,96

70.

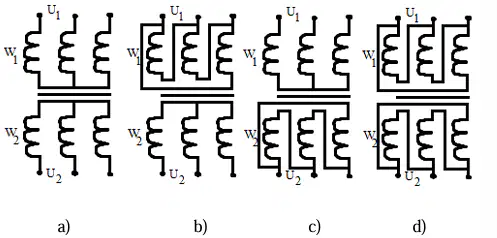

Hình bên vẽ sơ đồ nối dây của máy biến áp 3 pha, tìm điện áp thứ cấp U₂ ứng với từng sơ đồ a,b,c,d. Biết U₁ = 6000V; W₁ = 3000 vòng; W₂ = 200 vòng. Tìm câu sai?

a/ U₂ = 400V

b/ U₂ = 400√3 V

c/ U₂ = 400/√3 V

d/ U₂ = 400/√3 V

71.

Hai máy biến áp 1 pha có cùng công suất định mức, cùng điện áp định mức sơ cấp và thứ cấp, nhưng máy số I có điện áp ngắn mạch u_nI% lớn hơn u_nII% của máy số II. Cho 2 máy làm việc song song, viết biểu thức so sánh dòng điện sơ cấp của máy I (I_1I) và dòng điện sơ cấp của máy II (I_1II). Tìm câu đúng?

I_1I> I_1II

I_1I= I_1II

I_1I < I_1II

72.

Động cơ không đồng bộ rôto lồng sóc được sử dụng phổ biến trong công nghiệp và dân dụng vì lý do sau. Tìm câu sai?

Sử dụng nguồn điện xoay chiều thông dụng

Giá thành rẻ

Sử dụng tiện lợi; độ tin cậy cao

Hệ số cosφ cao và điều chỉnh tốc độ tốt

73.

Một máy đồng bộ 3 pha làm việc với tốc độ quay n,từ trường phẩn cảm (rôto) do dòng điện 1 chiều kích từ của dây quấn rôto sinh ra là từ trường gì? Tìm câu đúng?

Từ trường đứng yên

Từ trường đập mạch

Từ trường quay có biên độ không đổi

Từ trường quay có biên độ biến đổi phụ thuộc vào tần số dòng điện stato

74.

Tính tổng trở phức tương đương của đoạn mạch giữa 2 điểm A và B. Cho biết R₁ = 13Ω; R₂ = 3Ω; X_L1 = X_L2= X_L3 = 18Ω; X_C1 = X_C2 = 6Ω. Tìm câu đúng?

4 +3j Ω

4 − 3j Ω

13 +6j Ω

10 + 21j Ω

75.

Tìm công thức sai?

76.

Xác định I₁; I₂; P; Q toàn mạch ở hình. Biết U = 100V; R₁ = 5Ω; R₂ = 4Ω; X₂ = 3Ω. Tìm câu sai?

I₁ = 20A

I₂ = 20A

P = 4800W

Q = 1200VAr

77.

Xác định công suất Q toàn mạch ở hình. Nếu I = 15,4A; I₂ = 15A; X_C = 15Ω; X_L = 5Ω; X_L1 = 8Ω. Tìm câu đúng?

Q = 1485,8VAr

Q = 4485,8VAr

Q = 685,8VAr

78.

Cho 1 nhánh như hình vẽ. Tìm câu đúng?

79.

Viết phương trình Kiêchôp 2 cho mạch vòng sau. Tìm câu đúng?

80.

Biết kết quả thí nghiệm ngắn mạch của 1 máy biến áp 1 pha: U_n= 20V; I_1n = 100A; P_n = 800W. Tìm r_n = r₁ +r₂′;

x_n = x₁+x₂′. Tìm câu đúng?

r_n = 0,2Ω

r_n = 0,8Ω

x_n = 0,196Ω

x_n = 0,183Ω

81.

70A

10A

36A

25A

82.

Cho mạch điện, biết đồ thị vecto. Tìm câu đúng?

U_R = U; U_L = U_C

U_R < U; U_L> U_C

U_R > U; U_L < U_C

X_L> X_C

83.

Tìm P của toàn mạch, biết I₁ = 3A; I₂ = 4A; I = 5A;R = 10Ω. Tìm câu đúng?

150W

1000W

288W

500W

84.

Xác định hế số công suất định mức của động cơ không đồng bộ 3 pha có các số liệu: P_đm=40KW; Y/Δ−380/220V; I_đm = 91/157 A; η_đm = 0,86. Tìm câu đúng?

0,78

0,875

0,8

0,76

85.

Dòng điện không tải i₀% của động cơ không đồng bộ lớn hơn i₀% của máy biến áp do các nguyên nhân sau. Tìm câu đúng?

Mạch từ của động cơ có khe hở không khí lớn hơn

Vì từ trường của động cơ là từ trường quay

Vì từ trường trong máy biến áp là từ trường đập mạch

86.

Tìm R và P biết X_L = 30Ω; I = 4A; u = 200V. Tìm câu đúng?

R = 40Ω;P = 640W

R = 20Ω;P = 320W

R = 50Ω;P = 800W

R = 40Ω;P = 840W

87.

Cho 4 động cơ không đồng bộ 3 pha có các số liệu:

a/ p = 4; f = 50Hz; s_đm = 0,04

b/ p = 1; f = 500Hz; s_đm = 0,03

c/ p = 2; f =1000Hz; s_đm = 0,03

d/ p = 1; f = 400Hz; s_đm = 0,04

n1 = 750 vòng/phút;n_đm = 730 vòng/phút

n1 = 30000 vòng/phút;n_đm = 29100 vòng/phút

n1 = 60000 vòng/phút;n_đm = 58200 vòng/phút

88.

Cho mạch điện, biết i(t) = I_m.sinωt. Tìm biểu thức sai?

89.

Động cơ điện 1 chiều có P_đm = 8KW; U_đm= 200V; η_đm = 0,8; n_đm = 1500 vòng/phút. Tính mômen định mức và công suất điện động cơ tiêu thụ. Tìm câu đúng?

10KW;63,7Nm

11,5KW;52,5Nm

9,5KW;45,5Nm

10KW;51Nm

90.

Xác định điện cảm L của cuộn dây biết kết quả thí nghiệm:

Khi nối cuộn dây vào nguồn 1 chiều U=220V thì dòng điện qua cuộn dây là I = 5A.

Khi nối cuộn dây vào nguồn xoay chiều U=200V; f=50Hz thì dòng điện quay cuộn dây là I = 4A. Tìm câu đúng?

0,2H

0,4H

0,095H

91.

Máy biến áp 1 pha có thông số: tỷ số biến đổi K = 2; R₁ = 0,4Ω; R₂′ = 0,4Ω; X₁ = 0,2Ω; X₂′ = 0,2Ω. Dây quấn thứ cấp nối với tải, tổng trở phụ tải đã tính qui đổi là Z′ = R′ + j.X′ = 36,8 + j38,4Ω. Dây quấn sơ cấp nối với nguồn U₁ =400V. Tìm điện áp U₂. Tìm câu đúng?

216,5V

185V

196,9V

220V

92.

Động cơ điện đồng bộ làm việc ở chế độ quá kích từ để đạt mục đích. Tìm câu sai?

Để phát ra công suất phản kháng cung cấp cho mạng điện

Để dòng điện chậm pha điện áp (φ > 0)

Để nâng cao cosφ cho mạng điện

93.

Các nguyên nhân để máy phát điện 1 chiều kích từ song song không thành lập được điện áp như sau. Tìm câu sai?

Không có từ dư

Chiều từ dư ngược với chiều từ trường do dòng kích từ tạo nên

Điện trở mạch kích từ lớn hơn điện trở tới hạn

Chưa nối máy phát với phụ tải

94.

Tính số đo của Ampe kế. Biết u = 180sinωt; X_C1= X_C2= X_C3 = 3Ω; X_L= 9Ω. Tìm câu đúng?

20A

60A

14,1A

95.

Về tổn hao sắt từ trong lõi thép của máy điện. Tìm câu sai?

Dòng điện xoáy Phucô và hiện tượng từ trễ gây ra tổn hao sắt từ

Để giảm tổn hao do hiện tượng từ trễ, lõi thép được chế tạo bằng thép kỹ thuật điện

Tổn hao sắt từ phụ thuộc vào biên độ của từ cảm trong lõi thép

96.

Cho máy biến áp 1 pha, S_đm = 100KVA; P₀ = 220W; P_n = 1000W. Tìm tổn hao sắt từ và tổn hao đồng khi β = I₂/I_2đm=0,5. Tìm câu đúng? (bỏ qua tổn hao đồng khi không tải)

ΔP_st = 110W

ΔP_đ= 500W

ΔP_st = 250W

ΔP_đ =250W

97.

Về hiệu suất của máy điện. Tìm câu sai?

Hiệu suất của máy điện bằng tỷ số của công suất đầu ra P₂ chia cho công suất đầu vào P₁

Hiệu suất của máy phát bằng tỷ số của công suất biểu kiến đầu ra chia cho công suất cơ của động cơ sơ cấp

Hiệu suất của động cơ bằng tỷ số công suất cơ có ích chia cho công suất điện động cơ tiêu thụ.

98.

Cho mạch 3 pha đổi xứng. Xác định I₁, I₂, công suất P,Q toàn mạch. Biết U_d = 380V;

Z = (24 + 18j)Ω. Động cơ tiêu thụ công suất P₁ = 9,85KW và có hệ số công suất cosφ = 0,8.

Tìm câu đúng?

I₁ = 22A

I₂ = 22A

Q = −1325VAr

P = 17362W

99.

Động cơ không đồng bộ 3 pha rôto dây quấn có các số liệu: Y/Δ − 380V/220V. Tổn hao cơ và tổn hao phụ ΔP_cf= 700W; I₂′ = 50A; r₂′ = 0,1Ω; tốc độ quay n_đm = 1440 vòng/phút; f = 50Hz; p = 2. Xác định hệ số trượt định mức S_đm; công suất điện từ P_đt; công suất cơ P_cơ; mômen điện từ M_đt; công suất đưa ra đầu trục P₂. Tìm câu đúng?

S_đm = 0,04; P_cơ = 35280

P_đt = 18750W

M_đt = 212Nm

P₂ = 34580W

100.

Xác định điện kháng X_C của mạch biết: R = 6Ω; X_L = 8Ω; công suất phản kháng toàn mạch Q = 0. Tìm câu đúng?

18Ω

14Ω

10Ω

12,5Ω

101.

Cho mạch điện như hình vẽ. Tìm câu đúng?

102.

Một nguồn được thay thế bằng sức điện động e lý tưởng. Tìm câu đúng?

u phụ thuộc vào I

u = −e

u = e−i

u không phụ thuộc vào I

103.

Đối với động cơ điện 1 chiều. Tìm câu sai?

M = p.N / 2πa . ϕ.I_u

E_u = K_E.n.ϕ

U = E_u− Iu.R_u

104.

Xác định I, I₁, I₂, I₃ của mạch điện. Biết U =100V; X₁ = 4Ω;X₂ = X₃ = 10Ω; X = 10Ω; R₁ = 3Ω;

R = 5Ω. Tìm câu sai?

I₃= 5A

I = 10A

I₂= 5A

I₁= 5A

105.

Cho mạch điện như hình vẽ. Biết:

u(t) = 100√2 sin(314t + 80^o) V

i(t) = 10√2 sin(314t + 20^o) A

Tính công suất P,Q,S toàn mạch. Tìm câu đúng?

P = 380W

Q = −886VAr

P = 500W

P = 0W;Q = 500VAr

106.

Cho mạch điện như hình vẽ, biết điện áp nguồn U không đổi. Khi K mở P = 640W; U_C = 60V;

U_R = 80V. Tìm U_R, U_C, I, P sau khi K đóng. Tìm câu đúng?

P = 640W

U_C = 135V

I = 9,36A

U_R = 110V

107.

Xác định điện áp trên điện cảm của mạch xoay chiều gồm R,L nối tiếp. Biết R = 30Ω; X_L = 40Ω;

U = 100V. Tìm câu đúng?

100V

40V

80V

90V

108.

Động cơ 1 chiều P_đm = 1KW; U_đm = 200V; η_đm = 0,8. Tìm tổng tổn hao trong máy. Tìm câu đúng?

0,35KW

0,15KW

0,25KW

109.

Cho mạch điện, biết Ampe kế chỉ 10A. Tỉnh số chỉ của Vốn kế, biết X_L2 = 1Ω; X_C = 1Ω; R₁ = 1,4Ω; R₂ = 10Ω; X_L1 = 1Ω. Tìm câu đúng?

15V

10V

2,1V

22,2V

110.

111.

Hãy xác định tính chất của phản ứng phần ứng của máy điện đồng bộ bên. Tìm câu đúng?

Phản ứng phần ứng ngang trục

Phản ứng phần ứng dọc trục khử từ

Phản ứng phần ứng dọc trục trợ từ

112.

Một máy phát đồng bộ cung cấp điện cho tải thuần trở. Khi tải tăng, tần số của dòng điện stato bị giảm xuống. Để giữ tần số không đổi, người ta tiến hành điều chỉnh như sau. Tìm câu đúng?

Điều chỉnh tăng tốc độ n của rôto

Điều chỉnh giảm tốc độ n của rôto

Điều chỉnh giảm dòng điện kích từ của rôto

113.

Các dòng điện thay đổi thế nào sau khi đóng khóa K. Biết X_L = R. Tìm câu sai?

I_A tăng

I_B không đổi

I_C tăng

I không đổi

114.

Biết U = 220V; R = 10Ω; X_L= X_C = 20Ω. Tính U_R, U_L, U_C, I. Tìm câu đúng?

U_R = 200V

U_L = 440V

U_C = 400V

I = 3,33A

115.

Tại sao mạch từ máy biến áp được chế tạo bằng thép kỹ thuật điện. Tìm câu sai?

Để giảm dòng điện không tải

Để tăng hệ số hỗ cảm giữa các dây quấn

Để thuận lợi lắp đặt dây quấn

Để giảm điện không tải của dây quấn

116.

Máy biến áp 1 pha, số vòng dây quấn sơ cấp W₁ = 800 vòng; sức điện động E₁ = 400V; f = 50Hz; tiết diện mạch từ S = 18cm². Tính cường độ tự cảm B_m. Tìm câu đúng?

0,125T

1,25T

5,5T

117.

Biết kết quả thí nghiệm không tải một máy biến áp 1 pha: U_1đm = 400V; U_2đm = 36V;

ΔP_st = 200W; I₀ = 1,2A. Tính r_th; x_th và tỷ số biến đổi K của máy biến áp. Tìm câu sai?

r_th= 129Ω

x_th= 303Ω

K = 11,1

118.

Để mở máy động cơ đồng bộ, có các phương pháp sau. Tìm câu sai?

Dùng động cơ phụ trợ nối trục với rôto

Dùng dây quấn mở máy đặt trong rãnh ở mặt cực rôto

Dùng dây quấn mở máy đặt trong rãnh stato

119.

Một máy biến dòng có dây quấn sơ cấp W₁ = 1 vòng. Khi dòng điện sơ cấp là 400A thì dòng điện thứ cấp là 5A. Tìm số vòng W₂? Tìm câu đúng?

W₂ = 500 vòng

W₂= 80 vòng

W₂= 100 vòng

120.

Động cơ 1 chiều P_đm= 2KW; U_đm = 200V; η_đm = 0,8. Tính dòng điện định mức. Tìm câu đúng?

12,5A

6,25A

5,75A

121.

Máy phát điện đồng bộ làm việc với tải có phản ứng phần ứng như hình bên. Xác định tính chất của tải? Tìm câu đúng?

Tải thuần trở R

Tải thuần dung C

Tải thuần cảm L

122.

Nhược điểm của động cơ đồng bộ so với động cơ không đồng bộ lồng sóc. Tìm câu sai?

Cùng 1 công suất, động cơ đồng bộ có giá trị tiền đắt hơn

Vận hành động cơ đồng bộ phức tạp hơn

Hệ số công suất cosφ của động cơ đồng bộ thấp hơn

123.

124.

Hỏi các dòng điện thay đổi như thế nào sau khi đóng khóa K. Biết X_L = X_C. Tìm câu sai?

I_A tăng

I_Bkhông đổi

I_C giảm

I không đổi

125.

Mạch điện 3 pha đối xứng. Biết I₁ = 76A; Z_d = (1 +2j)Ω; Z₁ = (3−4j)Ω. Xác định I₂; P; Q; cosφ toàn mạch. Tìm câu sai?

I₂ = 131,6A

P = 103968W

Q = 34656VAr

cosφ = 0,8

126.

Cho mạch điện như hình vẽ. Biết U = 380V; R = X_L = 2X_C =38Ω. Tính UR; I; I₁; I₂? Tìm câu đúng?

I₁ = 14,1A

I₂ = 28,3A

I = 20A

U_R = 0V

127.

Một thanh dẫn có dòng điện I nằm trong từ trường của nam châm N-S. Chiều của lực điện từ F_đt trong hình nào đúng?

128.

Về máy điện quay, tìm câu sai?

Ít nhất có một dây quấn chuyển động tương đối với dây quấn khác

Từ trường máy điện quay nhất thiết phải là từ trường quay

Chức năng chủ yếu của máy điện quay là biến đối dạng năng lượng (cơ năng sang điện năng hoặc ngược lại)

129.

130.

Hình 1) biểu diễn từ thông chính. Xác định chiều dòng điện phần ứng và từ thông phần ứng để từ thông tổng như hình 2) Hình a);b);c) vẽ dòng điện phần ứng và từ thông phần ứng của máy. Tìm hình vẽ đúng?
