Clase 1. Introducción a conceptos básicos

“Conceptos básicos de

electrónica parte 1”

Asignatura: Fundamentos de Electrónica

Profesor: M.C.I María Magdalena Villar Ramos

Villahermosa, Tabasco, 1ro. de marzo de 2024

1

Contenido

1. Conceptos básicos de la electrónica

1.1. Electrónica analógica

1.2. Electrónica digital

1.3. Campos de aplicación

1.4. Instrumentos y herramientas de electrónica básica

Referencias bibliográficas

2

1. Conceptos básicos de la electrónica

¿Qué es la electrónica?

De acuerdo con la RAE (Real Academia Española) es el estudio y la aplicación de los

comportamientos de los electrones en diversos medios.

Estudia los sistemas físicos basados en la conducción y el control del flujo de los

electrones.

Es un derivado de la electricidad que opera con bajos niveles de voltaje, gracias a

semiconductores que permiten, o no, el paso de la energía eléctrica, dependiendo

de ciertas condiciones.

3

Multiple Choice

¿Qué es la electrónica?

• Es el estudio del comportamiento de los electrones

• Es el estudio del comportamiento de la energía

• Es el estudio del comportamiento humano

1. Conceptos básicos de la electrónica

Los circuitos electrónicos
pueden clasificarse dentro

de dos ramas:

Electrónica analógica

Electrónica digital

4

1. Conceptos básicos de la electrónica

¿Qué es la corriente eléctrica?

De acuerdo con la RAE (Real Academia Española) es la

intensidad o velocidad con la que fluye la energía

eléctrica en forma de electrones de un polo negativo a

un polo positivo. Su unidad de medida es el Amperio.

5

1. Conceptos básicos de la electrónica

Existen dos tipos de
corriente eléctrica:

Corriente alterna

Corriente directa

Con ella operan todos los equipos eléctricos
(motores,

bombas

de

agua,

taladros,

cortadoras, etc).
•Normalmente es generada por centrales
termoeléctricas,

paneles

solares

o

generadores eólicos e hidráulicos.

•Se le llama alterna porque es variable en el
tiempo y cambia su sentido de flujo.

Con

ella

trabajan

todos

los

equipos

electrónicos (pantallas LED, reproductores
de video, equipos de sonido).
• Ésta puede ser constante o variable en el
tiempo, pero no cambia su sentido de flujo

6

1. Conceptos básicos de la electrónica

Existen dos tipos de
corriente eléctrica:

Corriente alterna

Corriente directa

7

1. Conceptos básicos de la electrónica

¿Qué es el voltaje?

Es una magnitud física que cuantifica la diferencia de potencial eléctrico entre dos

puntos o el trabajo por unidad de carga ejercido por el campo eléctrico sobre una

partícula cargada para moverla entre dos posiciones determinadas.

También conocido como tensión, como la fuerza que impulsa el flujo de la

corriente eléctrica del polo positivo al negativo y su unidad fundamental es el Volt.

V = Joule/Coulomb

8

1. Conceptos básicos de la electrónica

¿Qué es la resistencia?

Se le denomina resistencia eléctrica a la oposición al flujo de corriente

eléctrica a través de un conductor

Es la oposición que ejercen los materiales al flujo de corriente eléctrica, liberando

el excedente de electrones en forma de calor y su unidad fundamental es el Ohm.

Ω = Volt/Amperes

9

1. Conceptos básicos de la electrónica

La corriente que fluye a través de un conductor

es directamente proporcional a la diferencia de

potencial que existe entre sus extremos, donde

la

constante

de

proporcionalidad

es

la

resistencia del material conductor.

Ley de Ohm

10

1. Conceptos básicos de la electrónica

La potencia eléctrica es la cantidad de energía consumida por algún
elemento eléctrico o electrónico en un tiempo determinado. Se mide en
Watt (Joule/segundo).

Potencia eléctrica

11

1.1 Electrónica analógica

La electrónica analógica se fundamenta
en el tratamiento y manejo de señales
eléctricas de tipo analógico. Si tomamos
como ejemplo un determinado sonido,
esta ira tomando diferentes valores de
intensidad sonora según transcurre el
tiempo.

Mediante

un

micrófono

es

posible

transformar dicha señal sonora en una
pequeña señal eléctrica, donde el nivel de
tensión siga las mismas variaciones que el
sonido, según cambia su volumen y su
frecuencia. La señal eléctrica así obtenida
será análoga a la señal de audio original y
se la conoce como señal analógica.

12

1.2 Electrónica dígital

Otra forma de tratar las señales eléctricas
que vamos a procesar es convertirlas en
números. La electrónica digital se
fundamenta en el tratamiento y manejo
de señales eléctricas de tipo digital.

Las señales digitales son mucho más
simples que las analógicas, ya que la
información se procesa y codifica en dos
únicos estados (Tabla 1).

En comparación con una señal analógica
que varía de forma continua, la señal
digital solo toma dos valores (1 y 0) en
determinados intervalos de tiempo.

Tabla 1. Estados de las señales digitales

13

1.2 Electrónica digital

Otra forma de tratar las señales eléctricas
que vamos a procesar es convertirlas en
números. La electrónica digital se
fundamenta en el tratamiento y manejo
de señales eléctricas de tipo digital.

Las señales digitales son mucho más
simples que las analógicas, ya que la
información se procesa y codifica en dos
únicos estados (Tabla 1).

En comparación con una señal analógica
que varía de forma continua, la señal
digital solo toma dos valores (1 y 0) en
determinados intervalos de tiempo.

14

Circuitos digitales vs Circuitos analógicos

15

1.3 Campos de aplicación

Principales aplicaciones propias de la
electrónica:

▪Diseño de circuitos

▪Refacciones y desarrollo de pequeñas aplicaciones

▪Automatización electrónica

▪Control electrónico

▪Instrumentación electrónica

▪Telecomunicaciones

16

1.3 Campos de aplicación

• Es el uso de la electrónica enfocadas al uso

de viviendas tecnológicamente adaptadas
(automatizadas):

• sistema de control,
• subir y bajar persianas,
• enchufar luces o
• activar cualquier aparato electrónico

(radio, TV, Diskman, computador).

• Software de diseño: control por voz.

Domótica

17

1.3 Campos de aplicación

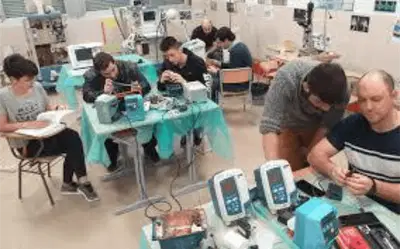

• La “electromedicina” es la especialidad de las

Ciencias de la Salud que estudia y analiza el
cuidado de la Salud desde el punto de vista de
la Tecnología sanitaria.

• Consiste

en

la

correcta

planificación,

aplicación y desarrollo de equipos y técnicas
utilizadas en los exámenes y tratamientos
médicos, así como el control de calidad de los
equipos empleados y el control y prevención
de los riesgos asociados.

Electro-medicina

18

1.3 Campos de aplicación

Conjunto de técnicas usadas desde el Control,
las matemáticas y la electrónica para realizar
procesos que aseguren procesos con la mayor
intendencia de la mano del hombre

Automatización industrial

19

1.4 Instrumentos y herramientas de electrónica básica

Herramientas básicas

de Electrónica

Protección

Diagnóstico

Ensamble y
desarmado

Soldado y
desoldado

Limpieza

20

1.4 Instrumentos y herramientas de electrónica básica

Herramientas básicas

de Electrónica

Protección

Diagnóstico

Ensamble y
desarmado

Soldado y
desoldado

Limpieza

21

1.4 Instrumentos y herramientas de electrónica básica

Dispositivos más utilizados en la

electrónica

•Resistencias

•Condensadores

•Bobinas

•Interruptores

•Relés

•Semiconductores

•Diodos

•Transistor

•Circuitos integrados

•Componentes optoeléctricos

Instrumentos más utilizados en la

electrónica

•Multímetro

•Osciloscopio

•Fuente de alimentación

•Generador de funciones

Herramientas más utilizadas en la

electrónica

•Pinzas

•Cautín

•Extractor de soldadura

•Generador de funciones

22

Referencias bibliográficas

• Boylestad, R. L. (2004). Introducción al análisis de circuitos. Pearson Educación.
• Floyd, T. L. (2008). Dispositivos electrónicos.

23
