Setelah pembelajaran ini kalian mampu
menggunakan pengetahuan, keterampilan, dan
pemahaman konsep pemrograman perangkat
lunak serta menghasilkan prototipe yang dapat
berinteraksi dengan single board
computer/controller kemudian mengomunikasikan
proses tersebut.

Tujuan Pembelajaran

Multiple Choice

Bagaimana kabar kalian hari ini? Apa yang sedang kalian rasakan?

• Kabar buruk, saya merasa lelah.
• Saya tidak tahu, mungkin biasa saja.
• Kabar baik, saya merasa bingung.
• Kabar baik, saya merasa senang.

Lampu lalu lintas menyala secara bergantian.
Beberapa persimpangan jalan memiliki pengaturan
waktu yang berbeda dalam prosesnya. Bagaimana
cara lampu lalu lintas menyala secara bergantian
dengan waktu yang berbeda-beda di setiap unitnya?

Pertanyaan Pemantik

Kalian tentu sudah memahami cara kerja
komputer, dimana sebuah komputer bekerja dengan
mengolah input menjadi output melalui pemrosesan
informasi yang diterima. Pada lampu lalu lintas, pasti
ada sebuah alat yang memerintahkan lampu untuk
menyala bergantian. Coba kalian perhatikan
mainan remote control! Terdapat perintah yang
berfungsi untuk membaca gerakan dari controller
kepada objek yang digerakkan.

Apersepsi

Namun, kita tidak pernah melihat sebuah komputer
personal (PC, Personal Computer) untuk proses
tersebut bukan? Apakah kalian dapat menerka,
dimana letak pusat kendali yang mengelola
perintah-perintah yang diberikan (input) kepada alat
keluaran seperti lampu atau motor penggerak
mainan?

Multiple Choice

Menurut kalian manakah pernyataan berikut ini yang paling tepat mendeskripsikan sistem komputer?

• Kumpulan perangkat-perangkat komputer yang saling berhubungan dan berinteraksi satu sama lain untuk melakukan proses pengolahan data, sehingga dapat menghasilkan informasi yang diharapkan oleh penggunanya

• Sekumpulan perangkat jaringan yang terhubung satu sama lain untuk berbagi data dan sumber daya lainnya. Selain itu juga menggunakan sistem yang disebut sebagai protokol komunikasi untuk menyalurkan informasi melalui kabel atau nirkabel

• Sekumpulan perangkat komputer yang terhubung satu sama lain untuk berbagi data dan sumber daya lainnya.

• Perangkat komputer yang terhubung ke jaringan dan mengakses layanan yang disediakan oleh komputer server

"Single Board

Computer

atau

yang

biasa

disingkat

SBC

adalah sebuah

komputer

yang

dibangun

pada

sebuah

papan

sirkuit

dengan

mikroprosesor,

memori,

slot

input/output (I/0) dan fitur lain yang dibutuhkan
untuk

menjalankan

fungsi

sebagai

sebuah

komputer". (Winn L. Rosch, 1997).

A. Single Board Computer

SBC berbeda dengan komputer personal yang
memiliki slot untuk penambahan fitur seperti
RAM dan VGA.

Secara garis besar terdapat tiga alasan orang
menggunakan SBC, yaitu ketersediaan port I/0
secara umum, konsumsi daya, dan biaya.
Penggunaan daya rata-rata pada SBC kurang dari 5
watt. Oleh karena itu, penggunaan baterai dapat
dilakukan pada SBC.

Multiple Choice

Maman dan Mimin sedang asyik belajar tentang komputer. Mereka penasaran, apa sih sebenarnya single board computer itu?

• Sistem operasi yang berjalan di cloud.

• Single board computer adalah komputer yang dibangun pada satu papan sirkuit tunggal.

• Komputer yang terdiri dari beberapa papan sirkuit terpisah.

• Perangkat yang hanya digunakan untuk bermain game.

Multiple Choice

Ajeng dan Ema sedang asyik belajar tentang komponen utama yang terdapat pada single board computer. Yuk, sebutkan komponen-komponen tersebut!

• Kabel jaringan, router, scanner, monitor

• Sistem operasi, layar, printer, mouse

• Prosesor, memori, penyimpanan, antarmuka I/O, sumber daya.

• Kartu grafis, modem, speaker, keyboard

Apakah SBC sama dengan smartphone? Jawabannya
adalah "tidak”. Perhatikan tabel perbedaan PC,
Control Board (CB), smartphone dan SBC
berdasarkan komponen yang dimiliki sebagai berikut:

Multiple Choice

Novy dan Tiara sedang asyik belajar tentang cara kerja single board computer di kelas teknologi. Mereka penasaran, apa sih yang sebenarnya mereka pelajari?

• Single board computer tidak dapat menjalankan sistem operasi apapun

• Single board computer memerlukan beberapa papan sirkuit untuk berfungsi

• Single board computer hanya dapat digunakan untuk pemrograman dasar.

• Single board computer bekerja dengan mengintegrasikan semua komponen komputer pada satu papan sirkuit

Pada tabel di atas terdapat sebuah komponen
General Purpose Input Output (GPIO). Komponen
tersebut merupakan pin I/O yang dapat dikonfigurasi
untuk melakukan fungsi yang berbeda.

Artinya pin-pin ini memiliki tujuan yang umum dimana
pembuat program dapat memodifikasinya untuk

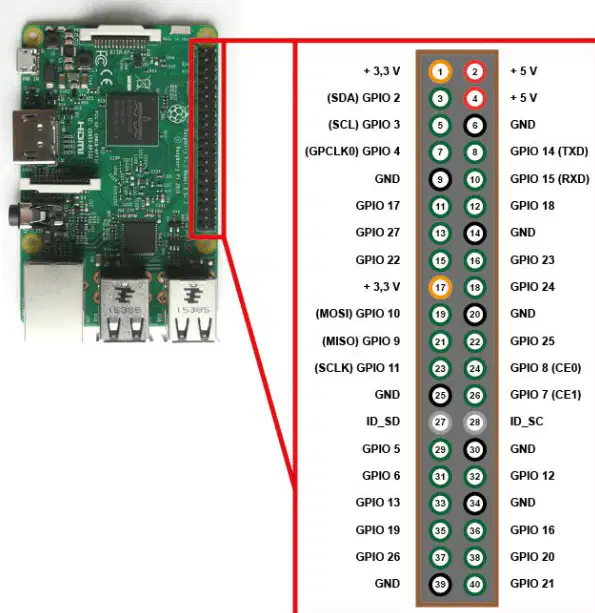

tujuan tertentu. Lingkaran merah pada gambar
berikut adalah GPIO pada salah satu perangkat SBC.

Multiple Choice

Bagian yang berwarna merah disebut apa?

• General purpose pins

• General Purpose Input/Output

• Input and Output Pegs

• Resisters

Pada dasarnya, skema GPIO sama pada
perangkat SBC. Namun, untuk mengantisipasi
kemungkinan adanya perbedaan skema GPIO
pada perangkat dengan merk yang berbeda,
sebaiknya kalian memeriksa kembali dokumentasi
yang tersedia pada situs penyedia SBC kalian.
Seperti pada gambar ini skema GPIO dari
Raspberry Pi tersedia pada situs raspberrypi.com.

Pada gambar tersebut, kalian dapat melihat
beberapa port I/0 seperti port eternet, USB, dan
HDMI. Apakah kalian dapat mengidentifikasi port-
port tersebut?

Pada

jenis-jenis

papan

Raspberry

akan

menyediakan

port

yang

berbeda

sesuai

dengan kebutuhan dari pengembang.

Multiple Choice

Dinar dan Candy sedang asyik belajar tentang antarmuka I/O pada single board computer. Mereka penasaran, apa sih sebenarnya yang dimaksud dengan antarmuka I/O pada single board computer?

• Antarmuka I/O adalah sistem operasi yang berjalan di single board computer

• Antarmuka I/O hanya digunakan untuk koneksi jaringan

• Antarmuka I/O adalah bagian yang menghubungkan single board computer dengan perangkat eksternal seperti sensor dan aktuator

• Antarmuka I/O tidak berpengaruh pada kinerja single board computer

Pada saat materi ini dibuat, papan Raspberry
yang paling sederhana adalah Raspberry Pico
Board yang memiliki satu buah port USB
saja. Dapatkah kalian mencari jenis papan
Raspberry yang lain? Coba diskusikan
dengan teman kalian.

Single board controller

adalah sebuah

mikrokontroler yang berada pada Printed
Circuit Board (PCB). Sederhananya
mikrokontroler sendiri dapat diibaratkan
sebuah "otak" komputer yang tertanam pada
sebuah chip.

B. Single Board Controller

Multiple Choice

Apa yang dimaksud dengan Single Board Controller?

•
  Sistem operasi yang berjalan di komputer

• Komputer desktop yang memiliki banyak komponen

• Perangkat lunak untuk pemrograman

• Perangkat komputasi yang terintegrasi dalam satu papan sirkuit

Nah, pada single board controller ini terdapat
beberapa perangkat yang menunjang kerja
mikrokontroler seperti sirkuit input/output,
RAM, ROM, tempat penyimpanan data, dan
program lainnya yang dapat menunjang kerja
Integrated Circuit (IC).

Saat melakukan pengembangan aplikasi,
seorang pengembang harus
mempertimbangkan kinerja antar
komponen. Hal ini yang biasanya
memperlambat sebuah pengembangan
aplikasi pada komputer personal karena
memiliki banyak komponen penunjang di
dalamnya.

Single board controller memiliki komponen
yang sederhana untuk menjalankan kinerjanya
sebagai komputer, sehingga pengembang
aplikasi dapat melakukan sinkronisasi
terhadap controller hardware lainnya tanpa
menghabiskan banyak waktu.

Multiple Choice

Apa komponen utama yang biasanya terdapat pada Single Board Controller?

• I/O, Kartu grafis dan motherboard

• I/O, Mikrokontroler, RAM, dan ROM

• I/O, HDD dan SSD

• I/O, Mikroprosesor dan RAM

Biasanya single board controller ini tergolong alat
yang "cukup murah" sehingga biaya
pengembangan aplikasi dapat ditekan. Alat ini juga
cukup terkenal di kalangan pendidikan, karena
kita dapat mempelajari bagaimana mengembangkan
sebuah aplikasi sederhana dengan biaya yang relatif
murah.

Sistem dari mikrokontroler ini menyediakan
beberapa bentuk dari sinyal input dan output
yang mengizinkan perangkat lunak aplikasi untuk
mengendalikan sistem dari luar. Perangkat untuk
komunikasi antar alat sangat bergantung pada
usia dari sistem mikrokontroler tersebut.

Multiple Choice

Apa yang membedakan Single Board Controller dari Single Board Computer?

• Single Board Controller menjalankan satu program spesifik

• Single Board Controller lebih besar

• Single Board Controller lebih mahal

• Single Board Computer tidak memiliki port I/O

Pada masa awal kemunculan dari single board
microcontroller harus menyertakan "serial port"
untuk menambahkan pembacaan sinyal antar
perangkat. Berbeda dengan mikrokontroler masa
kini, dimana sebuah single board controller
dapat memiliki port USB, jaringan nirkabel
(bluetooth, Wi-Fi, sinar infra merah dan lain-lain),
bahkan memiliki port eternet untuk kabel jaringan
berbasis UTP.

Port yang dilingkari pada gambar berikut adalah
contoh port eternet pada single board controller.
Kalian juga dapat melihat beberapa port lainnya pada
alat yang sama.

Jenis Aktivitas: Kelompok
No. Aktivitas: SK-K12-01
Dari

materi

yang

telah

diberikan,

buatlah

sebuah tabel yang memaparkan

perbedaan

antara

single

board computer dan

single

board

controller.Paparkan

secara

detail

perbedaan dari keduanya.

Ayo Berdiskusi

Coba kalian telusuri jenis-jenis papan lainnya
selain Raspberry dan Arduino yang digunakan
untuk pengaplikasian mikrokontroler. Coba
kalian kelompokkan berdasarkan jenisnya
(apakah termasuk SBC atau single board
microcontroller).
