Worksheets

EE17

Total questions: 50

Worksheet time: 36mins

Name
Class
Date
1.

Rysunek poglądowy przedstawia budowę przekaźnika. Strzałka wskazuje

a)

styki

b)

rdzeń.

c)

zworę

d)

cewkę.

2.

Który miernik należy zastosować w miejscu oznaczonym literą X na schemacie elektrycznym przedstawionym na rysunku?

a)

Omomierz.

b)

Woltomierz

c)

Amperomierz.

d)

Częstościomierz

3.

Podczas montażu został nacięty przewód zasilający 3-fazowy silnik hydroforu. Uszkodzeniu uległy izolacja zewnętrzna oraz izolacja żyły N niepodłączonej do silnika. Które zdanie poprawnie określa możliwość użytkowania tak uszkodzonej instalacji?

a)

Ta instalacja nie może być eksploatowana

b)

Mimo tego uszkodzenia instalacja może być normalnie eksploatowana.

c)

Można tę instalację eksploatować pod warunkiem, że nie ma wycieku wody z hydroforu.

d)

Eksploatacja tej instalacji jest możliwa, ale przy uszkodzonym przewodzie trzeba umieścić tabliczkę ostrzegawczą.

4.

Na podstawie fragmentu dokumentacji przekaźnika wskaż zaciski, do których należy podłączyć napięcie zasilania 24 V DC.

a)

Do zacisku 1 podłączyć „+”, a do zacisku 3 „-”

b)

Do zacisku 1 podłączyć „-”, a do zacisku 3 „+”

c)

Do zacisku 3 podłączyć „+”, a do zacisku 4 „-”

d)

Do zacisku 3 podłączyć „-”, a do zacisku 4 „+”

5.

Przed montażem sprawdzono parametry elektryczne przewodu. Z jednej strony został on podłączony jak na przedstawionej ilustracji, a z drugiej żyły pozostały niepodłączone. Którego parametru dotyczył wykonany w ten sposób pomiar?

a)

Rezystancji żył L1, L2, L3

b)

Sumy rezystancji żył L1, L2, L3 oraz PEN.

c)

Rezystancji izolacji między przewodami L1 i L2 i L3

d)

Rezystancji izolacji między przewodami L1, L2, L3 a przewodem PEN

6.

Jakie napięcie wskazuje woltomierz, jeżeli nastawiono zakres Umax = 5 V?

a)

0,15 V

b)

1,50 V

c)

6,00 V

d)

15,00 V

7.

Przedstawiony na zdjęciu czujnik jest przeznaczony do detekcji

a)

ciśnienia.

b)

naprężeń.

c)

temperatury

d)

pola magnetycznego

8.

Na podstawie fragmentu rysunku wykonawczego określ długość krawędzi X

a)

10 mm

b)

20 mm

c)

30 mm

d)

60 mm

9.

Na schemacie zespołu przygotowania powietrza, symbolem X oznaczono

a)

filtr

b)

zawór.

c)

manometr.

d)

smarownicę.

10.

Do sygnalizacji położenia tłoka siłownika pneumatycznego, którego symbol graficzny pokazano na rysunku, należy zastosować czujnik

a)

indukcyjny.

b)

magnetyczny

c)

pojemnościowy

d)

ultradźwiękowy.

11.

Do którego przyłącza zaworu hydraulicznego należy podłączyć zbiornik z cieczą hydrauliczną?

a)

P

b)

T

c)

A

d)

B

12.

Aby zapewnić stałą wartość ciśnienia doprowadzanego do układu pneumatycznego, należy zastosować zawór

a)

bezpieczeństwa

b)

redukcyjny.

c)

dławiący.

d)

zwrotny

13.

Do pomiaru której wielkości fizycznej służy przetwornik przedstawiony na rysunku?

a)

Ciśnienia

b)

Natlenienia.

c)

Temperatury

d)

Natężenia przepływu.

14.

Czujnik przedstawiony na schemacie ma wyjścia sygnałowe typu

a)

PNP NO

b)

PNP NC

c)

NPN NO

d)

NPN NC

15.

Połączenie zacisku L2 przemiennika częstotliwości ze źródłem zasilania należy wykonać przewodem w izolacji o kolorze

a)

białym.

b)

brązowym.

c)

niebieskim.

d)

. czerwonym.

16.

Na rysunku przedstawiono schemat blokowy regulatora

a)

P

b)

PI

c)

PD

d)

PID

17.

W regulatorze PID symbolem Kp oznacza się współczynnik

a)

zdwojenia.

b)

propagacji

c)

wyprzedzenia.

d)

proporcjonalności.

18.

Odpowiedź skokowa regulatora ciągłego przedstawiona na rysunku wskazuje, że w układzie regulacji zastosowano regulator typu

a)

P

b)

PI

c)

PD

d)

PID

19.

W układzie regulacji temperatury zastosowano czujnik Pt500. Jaką wartość rezystancji czujnika w temperaturze 0 oC pokaże omomierz?

a)

0 Ω

b)

100 Ω

c)

500 Ω

d)

1000 Ω

20.

Program sterowniczy przedstawiony na rysunku realizuje funkcję

a)

OR

b)

NOR

c)

Ex-OR

d)

Ex-NOR

21.

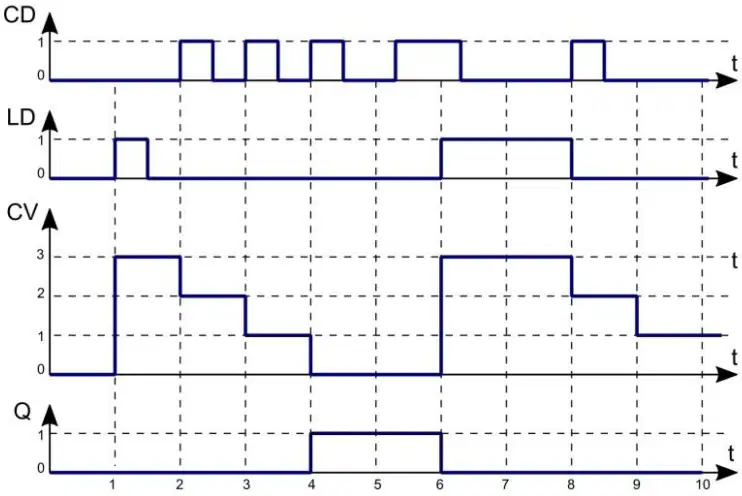

Na rysunku przedstawiono diagram działania jednego z bloków funkcjonalnych sterownika PLC. Jest to blok

a)

timera opóźniającego załączenie TON.

b)

timera opóźniającego wyłączenie TOF

c)

licznika impulsów zliczającego w dół CTD

d)

licznika impulsów zliczającego w górę CTU

22.

Który blok czasowy należy zastosować w programie, by realizował on bezpośrednio zależności czasowe przedstawione na rysunku?

a)

TP

b)

TOF

c)

TON

d)

TONR

23.

Na podstawie stanów logicznych określ, która bramka przedstawionego na rysunku układu cyfrowego jest uszkodzona.

a)

OR

b)

NOT

c)

AND

d)

NAND

24.

Która z wymienionych funkcji programowych sterownika PLC służy do realizacji działania odejmowania?

a)

DIV

b)

SUB

c)

ADD

d)

MUL

25.

Która z wymienionych funkcji programowych sterownika PLC służy do realizacji działania odejmowania?

a)

USB

b)

RJ-45

c)

HDMI

d)

RS-232

26.

Urządzenie połączone ze sterownikiem PLC, oznaczone ADMC-1801, pełni w układzie przedstawionym na ilustracji funkcję

a)

interfejsu komunikacyjnego

b)

zasilacza sterownika PLC

c)

modułu wejściowego

d)

modułu wyjściowego

27.

Na schemacie przedstawiono

a)

przetwornik napięcia AC na prąd AC

b)

przetwornik pomiarowy prądu lub napięcia AC

c)

konwerter łącza szeregowego na łącze światłowodowe

d)

regulowany wzmacniacz napięć lub prądów zmiennych.

28.

Który przyrząd należy zastosować, aby zmierzyć z dokładnością 0,1 mm otwory o średnicy ϕ10 wykonane pod montaż czujników indukcyjnych?

a)

Czujnik zegarowy.

b)

Przymiar kreskowy.

c)

Mikrometr zewnętrzny.

d)

Suwmiarkę uniwersalną.

29.

Na ilustracji przedstawiono

a)

przetwornik PWM.

b)

separator sygnałów USB.

c)

zadajnik cyfrowo-analogowy.

d)

elektroniczny czujnik ciśnienia.

30.

Na podstawie opisu zamieszczonego na obudowie urządzenia określ jego rodzaj.

a)

Zasilacz 230 V AC / 24 V DC

b)

Obiektowy separator napięć 24 V DC

c)

Przetwornica napięcia 2x24 V DC / 230 V AC

d)

Przetwornica akumulatorowa 2x24 V / 230 V AC

31.

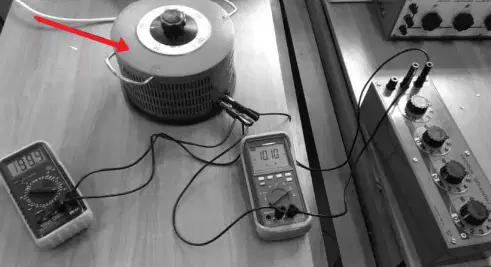

Element zaznaczony na ilustracji strzałką, posiadający jedno uzwojenie, umożliwiający w zależności od konstrukcji obniżanie lub podwyższanie wartości napięcia przemiennego, to

a)

autotransformator

b)

multimetr cyfrowy.

c)

opornik dekadowy.

d)

silnik prądu stałego.

32.

Które elementy na schematach układów pneumatycznych są oznaczane literą V?

a)

Silniki.

b)

Zawory

c)

Pompy.

d)

Siłowniki.

33.

Która ilustracja przedstawia zawór szybkiego spustu?

a)
b)
c)
d)
34.

Urządzenie przedstawione na ilustracji to

a)

sterownik PLC

b)

panel operatorski

c)

zasilacz impulsowy

d)

koncentrator sieciowy

35.

Zintegrowany interfejs komunikacyjny w sterowniku PLC przedstawionym na ilustracji to

a)

USB

b)

OBD II

c)

RS-232

d)

ETHERNET

36.

Na którym rysunku przedstawiono symbol graficzny będący oznaczeniem napędu łącznika uruchamianego przez obrót?

a)
b)
c)
d)
37.

Na ilustracji przedstawiono

a)

dławik

b)

stycznik.

c)

przekaźnik.

d)

. bezpiecznik.

38.

Na ilustracji przedstawiono

a)

ramię robota.

b)

przegub robota.

c)

chwytak robota

d)

podstawę robota.

39.

Przedstawione na ilustracjach narzędzia służą do

a)

ściągania izolacji.

b)

cięcia przewodów

c)

zaciskania wtyków RJ45.

d)

zaciskania końcówek tulejkowych.

40.

Przedstawione na ilustracjach narzędzia służą do

a)

ściągania izolacji.

b)

zaciskania tulejek.

c)

zaciskania wtyków RJ-11.

d)

zaciskania wtyków RJ-45

41.

Aby dokręcić nakrętkę z określonym momentem obrotowym, należy zastosować klucz

a)

udarowy

b)

przegubowy

c)

grzechotkowy

d)

dynamometryczny

42.

Do mocowania elementów przy wykorzystaniu wkrętów o wyglądzie przedstawionym na ilustracji trzeba użyć

a)

kluczy oczkowych

b)

kluczy imbusowych.

c)

wkrętaków płaskich.

d)

wkrętaków krzyżowych.

43.

Na podstawie danych umieszczonych w tabeli, dobierz średnicę wiertła do wykonania otworu pod gwint M8 o skoku 1 mm.

a)

7,80 mm

b)

6,80 mm

c)

7,00 mm

d)

7,25 mm

44.

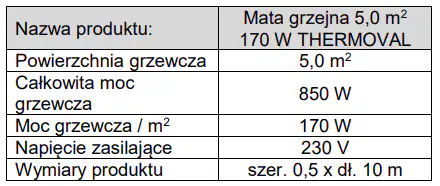

Na podstawie danych technicznych zawartych w tabeli ustal parametry zasilania maty grzejnej.

a)

Napięcie 170 V, prąd 3,7 A

b)

Napięcie 230 V, prąd 0,7 A

c)

Napięcie 230 V, prąd 3,7 A

d)

Napięcie 230 V, prąd 5,0 A

45.

W celu wykonania połączenia między zasilaczem a sterownikiem punktów oznaczonych jako PE należy zastosować przewód którego izolacja ma kolor

a)

. niebieski.

b)

czerwony.

c)

żółto-zielony.

d)

. niebiesko-zielony.

46.

W sterowniku PLC wejścia cyfrowe oznaczane są symbolem literowym

a)

AQ

b)

AI

c)

Q

d)

I

47.

Którą funkcję logiczną realizuje program zapisany w pamięci sterownika PLC przedstawiony na rysunku?

a)

. OR

b)

XOR

c)

NOR

d)

NAND

48.

Do pomiaru wilgotności powietrza stosuje się

a)

barometr

b)

higrometr

c)

manometr.

d)

termometr.

49.

Która z przekładni mechanicznych na pokazanych rysunkach pracuje zgodnie z przedstawionym schematem kinematycznym?

a)
b)
c)
d)
50.

Czujnik indukcyjny służy do detekcji elementów

a)

drewnianych

b)

metalowych.

c)

szklanych.

d)

plastikowych.
