WorksheetsTNA Mechanic 2
Total questions: 110
Worksheet time: 1hrs 18mins
Berdasarkan fungsinya system hydraulic pada excavator dapat dikelompokkan menjadi tiga, yaitu Hydraulic cylinder, Swing motor & drive, dan ...
(a)
Pola dasar parts number untuk chasis, angka yang dikotak merah menunjukkan kode ?
Unit Code
Model Code
KES Part
Identification Code
Sebutkan nama bagian nomor 3 bolt pada gambar berikut ini
(a)
Torsi adalah ...
Berat benda itu sendiri dan perbedaan jumlah benda dapat dibagi dengan massa itu sendiri dalam kilogram
Gaya puntir yang digunakan untuk menghasilkan putaran
Gaya yang terjadi pada permukaan dan saling berlawanan dengan pergerakan permukaan yang lainnya
Nilai dari gaya yang bekerja untuk memindahkan sejauh jarak, meter (m) dengan arah yang sama dengan gaya tersebut
Ground engaging tool yang berfungsi melindungi shank dari keausan adalah ...
Shank
Tip
Adapter
Protector
Desain track terdiri dari dua tipe yaitu Elevated sprocket track dan ...
(a)
Cylinder untuk menaikkan dan menurunkan dump body saat pembuangan muatan adalah ...
Boom cylinder
Hoist cylinder
Push arm cylinder
Stick cylinder
Tekanan adalah ...
Aksi pada sebuah objek yang diam dan mendorong dari posisinya dan gerak lurus
Gaya per satuan luas
Sifat yang menahan gerakan baik arah maupun kecepatannya
Gaya gravitasi yang bekerja pada massa. Gaya ini dipengaruhi oleh ketinggian permukaan laut dan dapat digambarkan dengan keadaan benda tak berbobot dalam ruang
Apakah jenis lever di dalam Gambar diatas ?
Kelas Pertama
Kelas Kedua
Kelas Ketiga
Kelas Keempat
Hitunglah berapa tekanan fluida ketika gaya 200N digunakan untuk mendorong piston dengan luas penampang 100 mm2 ... MPa
(a)
Berdasarkan dengan nomor kode, sebutkan tipe bolt pada gambar di bawah ini
Imperial Bolt
Hexagon Bolt
Metric Bolt
Jawaban A & B benar
Tentukan grade bolt pada gambar dibawah ini
10
8
6
5
Tanda ( Marking ) pada head bolt menunjukkan
Ukuran
Grade
Panjang
Tipe Thread
Beban yang searah dengan shaft pada bearing disebut :
Radial Load
Full Load
Thrust Load
Moving Load
Tappered roller bearing dirancang untuk menerima ...
Straight Load
Thrust Load saja
Radial Load saja
Thrust load and radial load
Saat shaft tidak berputar dalam bearing atau membawa beban yang berat maka ...
Oli tetap dalam posisinya untuk melindungi bearing
Oli tetap dalam posisinya untuk melindungi shaft
Oli tertekan keluar dan masuk kembali untuk melindungi shaft
Oli tertekan keluar dan terjadi friksi saat shaft mulai bergerak
Apabila terdapat lekukan atau tanda - tanda pada raceway yang disebabkan oleh beban kejut atau pemasangan yang tidak benar maka ini menandakan bahwa bearing tersebut mengalami ...
Corosion
Erosi
Brinelling
Discoloration
Untuk beberapa jenis o-ring, diperlukan sebuah back-up ring yang berfungsi untuk ...
Mencegah o-ring keluar dari tempatnya
Menahan o-ring dari panas
Melindungi o-ring dari debu
Mencegah o-ring tetap di dalam
U packing dan V packing adalah ...
Seal statis
Seal dinamis
Seal berputar
Seal punter
O-ring dirancang untuk digunakan dalam groove dimana
25 %
15%
10%
5%
Yang bukan fungsi dari seal adalah ...
Menyekat permukaan yang kasar
Mencegah kebocoran pelumas
Menahan beban radial
Memisahkan fluida yang berbeda seperti oli dan air
Tentukan nilai pengukuran micrometer pada gambar dibawah ini ... mm
(a)
Apa nama alat ukur pada gambar disamping ini ...
Micrometer
Dialbore gauge
Depth micrometer
Vernier calliper
Tentukan nilai pengukuran vernier caliper pada gambar dibawah ini (inchi) (accuracy 0,001) ... inchi
(a)
Tentukan nilai pengukuran vernier caliper pada gambar dibawah ini (mm) (accuracy 0,02) ... mm
(a)
Contoh format nomor suku cadang caterpillar yang baru adalah
12-55678
125-5678
125/5678
1255-678
Informasi apakah yang tidak termasuk di dalam buku manual service ...
Pembongkaran
Pengetesan dan Penyetelan
Cara mengoperasikan alat
Kisaran Produk
Pada KES part jelaskan angka yang ada dalam kotak pada gambar di atas jika partnya adalah ...
Bolt d = 12 cm ; I = 60 cm
Bolt d = 12 cm ; l = 60 mm
Bolt d = 12 cm ; I = 60cm
Bolt d = 12 mm ; I = 60 mm
Apa nama kunci pada gambar disamping ini ...
Kunci Inggris
Adjustable Wrench
Kunci Pipa
Spanner
Apa nama kunci pada gambar disamping ini ...
Chain wrench
Adjustable Wrench
Filter Strap Wrench
Sledge Wrench
Pemasangan blade pada hacksaw yang benar dibawah ini adalah ...
Jawaban A & B benar
Jawaban A & B salah
Tap digunakan untuk
Membuat ulir (thread) dalam
Membuat Ulir (thread) luar
Mencabut baut patah
Memperbesar lubang baut
Dari hasil penelitian, berapa persen kerusakan hydraulic yang disebabkan oleh kontaminasi ...
55% - 65%
75% - 85%
65% - 75%
85% - 95%
Yang merupakan sumber contamination adalah ...
Desain
Cat
Grease
Panas
Kemampuan mata manusia normal untuk melihat ukuran partikel terkecil adalah sebesar
100 micron
60 micron
80 micron
40 micron
Absorbent pad digunakan untuk ...
Mengenal lantai yang kotor
Membungkus filter baru
Menyerap tumpahan oli
Membungkus fiter bekas
Alat apakah yang harus digunakan untuk memotong sebuah rantai?
Gouging tip
Oxy cutting flame
Abrasive wheel
Tang potong
Jika rantai mengalami retakan kecil maka ...
Rantai tersebut masih bisa digunakan, tetapi kapasitas SWLnya harus dikurangi sebesar 20 %
Rantai tersebut tidak boleh digunakan
Retakan kecil pada rantai tersebut tidak mempengaruhi kapasitas SWL
Dapat digunakan sebagaimana biasanya
Jika sebuah sling yang tidak dilengkapi dengan kartu bertuliskan SWL/WLL maka ...
Untuk mengetahui kapasitas SWLnya yang tepat kita harus melihat daftar webbing sling
Sling tersebut tidak dapat digunakan
Sling tersebut harus dikurangi kapasitas SWLnya sebesar 20%
Sling tersebut digunakan untuk mengangkat benda - benda yang ringan
Kapasitas SWL pada Shackle Dee atau Bow ...
Dapat diketahui dengan melihat bagan yang ada
Biasanya sudah diberikan oleh pabrik dan hanya dapat digunakan untuk peralatan kecil saja
Harus ditempel dengan jelas pada shackle dan diperiksa sebelum digunakan
Biasanya sudah diberikan oleh pabrik dan hanya dapat digunakan untuk peralatan besar saja
Oli yang merupakan cairan pelumas pada lubrication system mempunyai fungsi sebagai berikut, kecuali ...
Menyerap panas
Melarutkan bahan kimia yang terjadi akibat oksidasi pembakaran
Melumasi
Pencegahan oksidasi
Perawatan yang dilakukan untuk mengembalikan machine ke kondisi standar bisa berupa repair atau penyetelan, berbeda dengan preventive maintenance yang pelaksanaanya teratur tanpa menunggu adanya kerusakan. Perbaikan yang dilakukan setelah komponen/machine tersebut telah menunjukkan adanya gejala kerusakan atau rusak sama sekali disebut....
Periodical Maintenance
Schedule Overhaul
Corrective Maintenance
Condition Base Maintenance
Apa yang dimaksud dengan Total Base Number (TBN) adalah ...
level sulfur yang meningkat saat semakin banyaknya bahan bakar yang dibakar
Yaitu setiap 1 liter bahan bakar terbakar yang dibakar didalam engine akan mengahasilkan 1 liter air dalam bentuk uap sangat panas
pengukuran tingkat alkalin pada oil engine sebagai penetral asam yang timbul akibat pembakaran
Pengukuran tingkat sulfur pada oil engine sebagai penetralan asam yang timbul akibat pembakar
Berikut ini adalah faktor - faktor yang dapat menyebabkan timbulnya asam didalam ruang bakar engine, kecuali ...
Kandungan sulfur didalam fuel
Temperature engine
Combustion air humidity
Impurity
Kalimat mana yang tidak menggambarkan British Thermal unit atau BTU?
Jumlah perpindahan panas antara obyek
jumlah panas yang diperlukan untuk menaikkan suhu 1 pound air sebesar satu derajat Fahrenheit
Nilai panas dari fuel
Jumlah panas yang diperlukan untuk menaikkan suhu 1 kilogram air sebesar satu derajat celsius
Apa yang dimaksud dengan "Bore"?
Luas bore x panjang stroke
Diameter cylinder
Jarak yang ditempuh piston dari TDC ke BDC
Volume total / Volume Kompresi
Apa yang dimaksud dengan "Komperesi ratio"?
Luas bore x panjang stroke
Diameter cylinder
Jarak yang ditempuh piston dari TDC ke BDC
Volume total/Volume kompresi
Untuk mengontrol valve intake dan exhaust, camshaft berputar ... Kecepatan crankshaft?
Seperempat
Dua kali
Sama
Setengah
Metode apa yang digunakan untuk mengkomunikasikan informasi keselamatan kerja yang berkaitan dengan bahan kimia yang digunakn di tempat kerja?
(a)
Pilih jawaban yang paling tepat untuk menggambarkan pemindahan panas melalui radiasi
Bila panas sedang diradiasi, panas tersebut dipindahkan melewati ruang
Di dalam radiator sebuah kendaraan, panas dari engine ditransmisi ke coolant ( air pendingin) oleh radiasi
Pemindahan oleh radiasi tidak berperan di dalam sistem pendingin kendaraan
Pada gambar tersebut, metode pemindahan panas apa, yang terjadi?
(a)
Apa yang ditunjukkan oleh angka pada bagian samping thermostat yang digunakan oleh Caterpillar ?
(a)

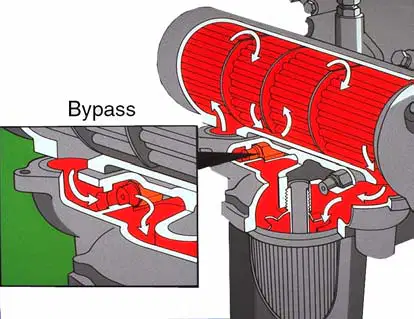

Pressure relief valves membatasi tekanan. Apa yang dilakukan oleh bypass valver terhadap oli
(a)
Ada dua alasan mengapa piston Cooling Jets mengarahkan semprotan oil ke bawah piston yang pertama adalah memungkinkan usia pakai/live time piston lebih panjang dan yang kedua adalah ...
(a)
Tiga fungsi utama dari engine oil adalah pelumas, pendingin, dan ...
(a)
Program SOS didesain untuk Menganalisa peralatan dan ...
(a)

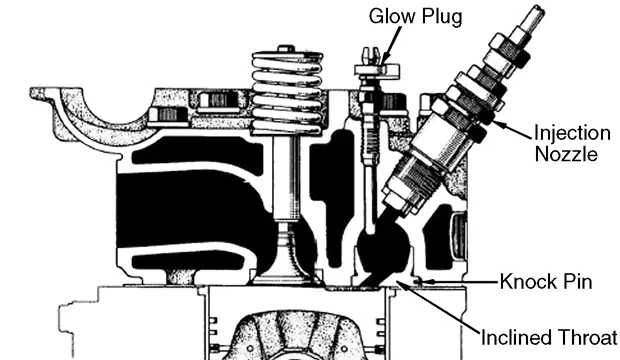

Berikan deskripsi yang lengkap dari komponen yang terlihat pada gambar berikut ...
(a)

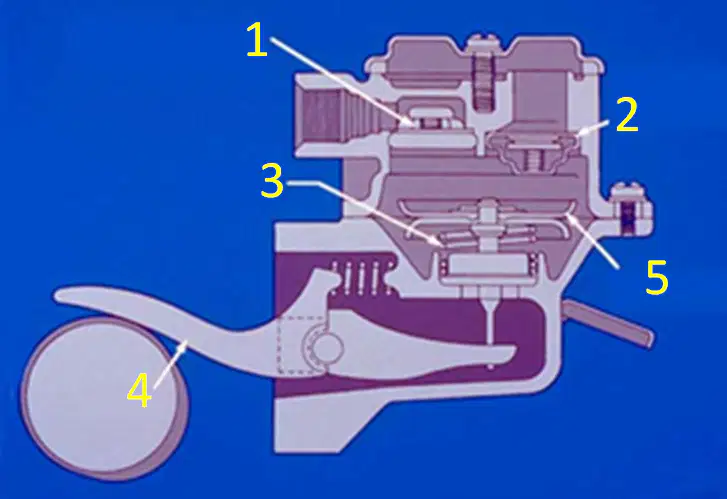

Identifikasi bagian yang ditunjukkan oleh nomor 4 pada gambar berikut ...
(a)

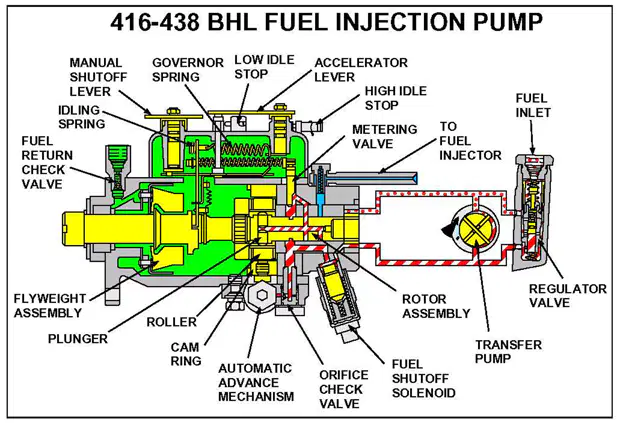

Apa fungsi dari regulator valve?
(a)

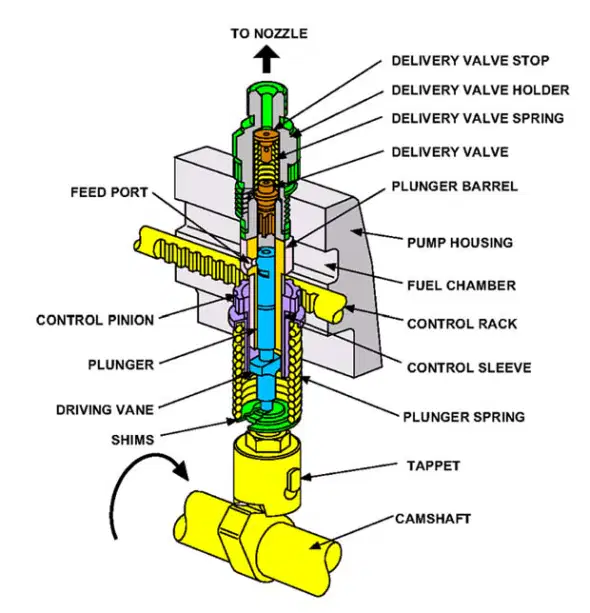

Bagaimanakag injection pressure dihasilkan didalam pump unit (pompa)?
(a)
Ketika membersihkan sebuah dry elemen filter dari dalam kabin keluar, dengan menggunakan udara kering hasil penyaring, berapa tekanan udara maksimum yang diperbolehkan?
307 kPa (45psi)
257 kPa (37 psi)
207 kPa (30 psi)
Pada ketinggian berapakah di atas permukaan laut fuel de rating dianjurkan untuk diterapkan pada engine yang dilengkapi dengan turbocharger (turbocharged engine)
2000 Meter (6560 feet)
2100 Meter (700 feet)
2200 Meter (7220 feet)
Tekanan boost (boost pressure) didefinisikan sebagai tekanan yang ada di dalam inlet manifold pada saat engine bekerja pada output tenaga normal atau output tenaga ...
(a)
Setelah dirakit dan dipasang pada engine, beberapa pemeriksaan perlu dilakukan pada turbocharger. Jenis pemeriksaan apa yang sedang dilakukan pada turbocharger yang diperlihatkan pada gambar tersebut ?
Jarak bebas radial
Selip balik
Kelonggaran ujung
Tunjukkan arah pergerakan dari batang (ram) jika tekanan hydraulic yang sama diberikan pada kedua ruang A dan B?
(a)
Gambar tersebut merupakan rangkaian Paralel atau Seri?
(a)
Jenis valve apakah yang terlihat pada gambar ?
(a)
Apakah tipe valve yang ditunjukkan pada gambar? pilih jawaban yang tepat
Pressure control valve
Flow control valve
Pressure differential valve
Gambar tersebut adalah diagram sebuah open loop sistem hidrostatis dengan jenis valve pengontrol arah. Sistem tersebut memilki ...
Aliran pompa satu-arah langsung ke motor dua-arah
Aliran pompa satu-arah langsung ke motor satu-arah
Aliran pompa dua-arah ke motor dua-arah
Gambar tersebut menunjukkan diagram sistem hidrostatis closed loop, pompa dua arah dan motor dua arah yang dipasang pada siste pembilas (flushing system). Flushing relief valve mempertahankan preset back pressure tetap dalam sisi tekanan rendah pada sistem closed loop dan oli mengalir ke dalam motor case. Ada dua fungsi oli tersebut melewati motor case yaitu mendinginkan komponen - komponen pompa yang berputar dan ...
(a)
Dipasang pada kelompok pompa penggerak hidrostatis yang ditunjukkan dalam diagram pada gambar adalah kombinasi crossover relief dan make-up valve. Kegunaan valve adalah membatasi tekanan maksimum pada sisi tekanan tinggi pada loop dan ...
(a)

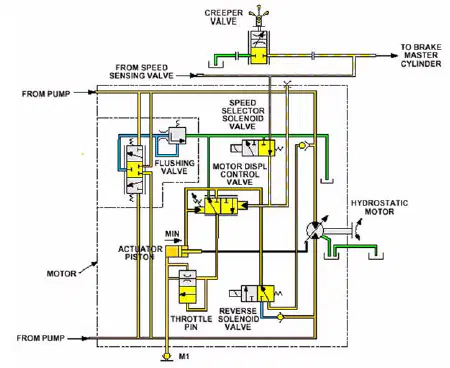

Diagram Motor displacement Control Valve dalam motor dan creeper valve group di perlihatkan dalam gambar. Apakah kegunaan dari valve ini ?
(a)
Ketika kendaraan beroda berbelok, roda manakah yang merasakan hambatan beloka paling besar?
Roda bagian dalam
Roda bagian luar
Tidak ada roda yang merasakan hambatan

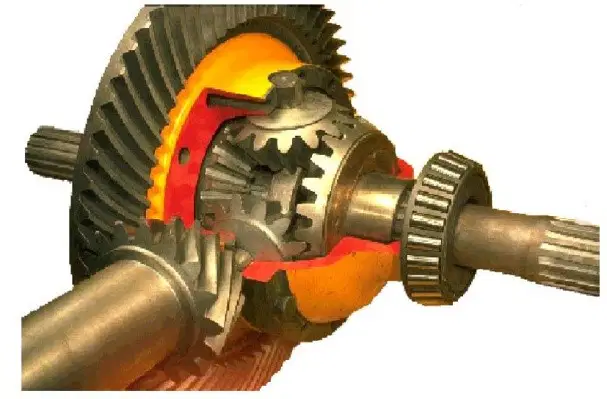

Ketika satu axle melambat, differential spider gear akan berputar mengitari side gear yang lebih lambat. Pergerakan spider gear menyebabkan sisi yang lain naik kecepatannya
Dalam jumlah yang lebih kecil, untuk menempuh jarak yang lebih jauh
Dalam jumlah yang sama, untuk menempuh jarak yang lebih dekat
Dalam jumlah yang sama, untuk menempuh jarak yang lebih jauh

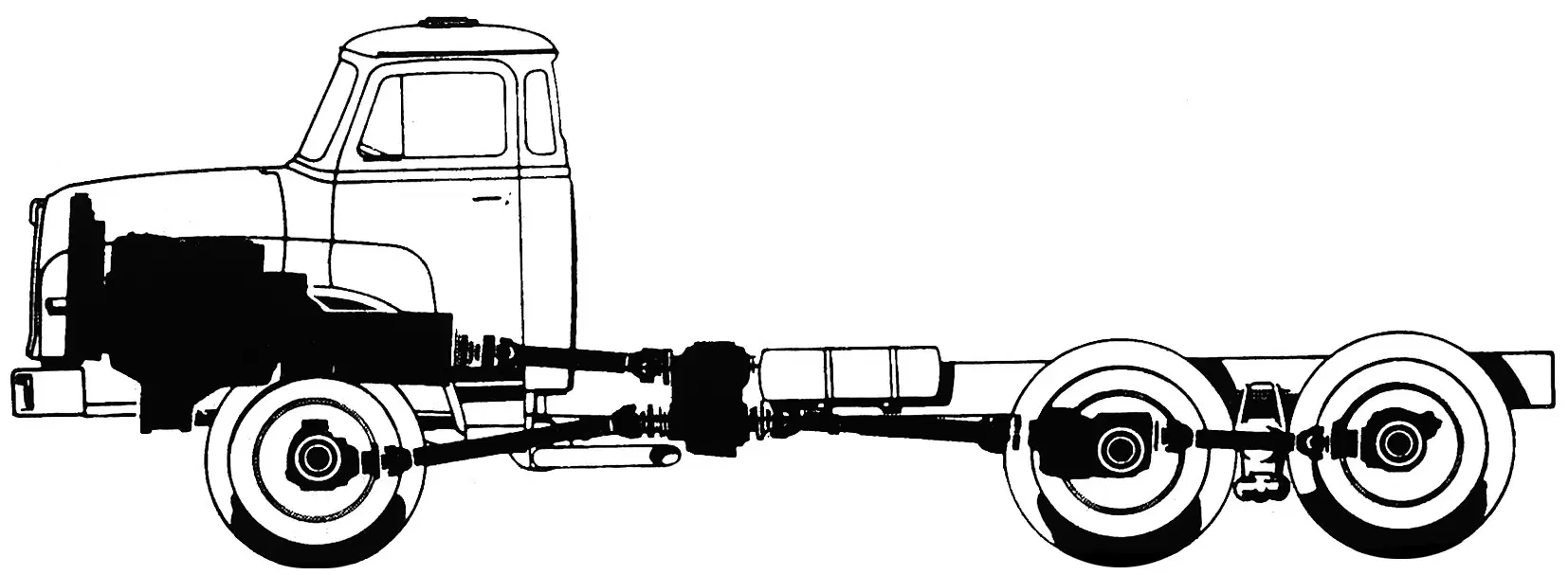

Konfigurasi multi-wheel drive apakah yang terlihat pada kendaraan di gambar ?
4 X 4
6 X 6
8 X 8
Kegunaan dari final drive yaitu Mengurangi kecepatan dan ...
(a)
Driveline di dalam kendaraan terdiri dari satu atau lebih driveshaft. Driveshaft-drivshaft ini mentransmisi gerakab putar melalui sudut - sudut tetap atau variabel sambil ...
Meminimalkan kecepatan maksimum kendaraan
Mengkompensasi perubahan panjang
Pengurangan transmisi torsi
Two piece driveshaft digunakan di dalam setiap driveline ...
Dimana terdapat fluktuasi sudut dan panjang
Karena kemudahan produksi massa komponen
Dimana sudut - sudut penting bagi transmisi kecepatan
Bearing journal pada universal joint, yang diperlihatkan pada gambar di atas, menahan beban yang sangat tinggi sambil berosilasi pada kecepatan tinggi
Benar
Salah
Pada gambar di atas diperlihatkan driveshaft yang dilengkapi dengan slip joint. Fungsi slip joint tersebut adalah untuk berubah panjang sambil berputar dan ...
(a)
Pada gear set gambar, berapakah nilai mechanical advantagenya?
(a)
Pada planetary gear set, jika sun gear sebagai drive gear, planetary ditahan dan ring gear driven gear, hasilnya adalah Speed reduction, Torque increase, dan ...
(a)

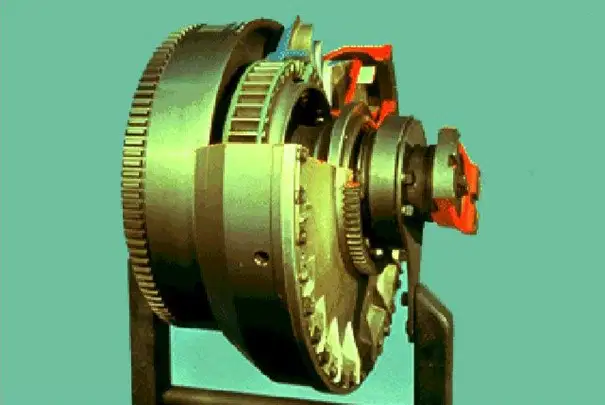

Apakah jenis gear setup yang ditunjukkan pada gambar ... gear
(a)
Apakah jenis gear pada gambar ... gear
(a)
Sebuah Torque Converter, seperti ditampilkan dalam gambar, adalah sebuah Coupling Cairan dengan penambahan ...
Katup - katup Kontrol
Stator
Sebuah pompa tambahan

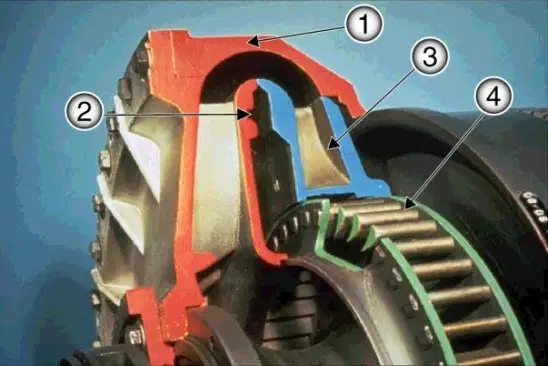

Apakah bagian dari Torque Converter yang di tampillkan pada gambar nomor 1 ...
(a)

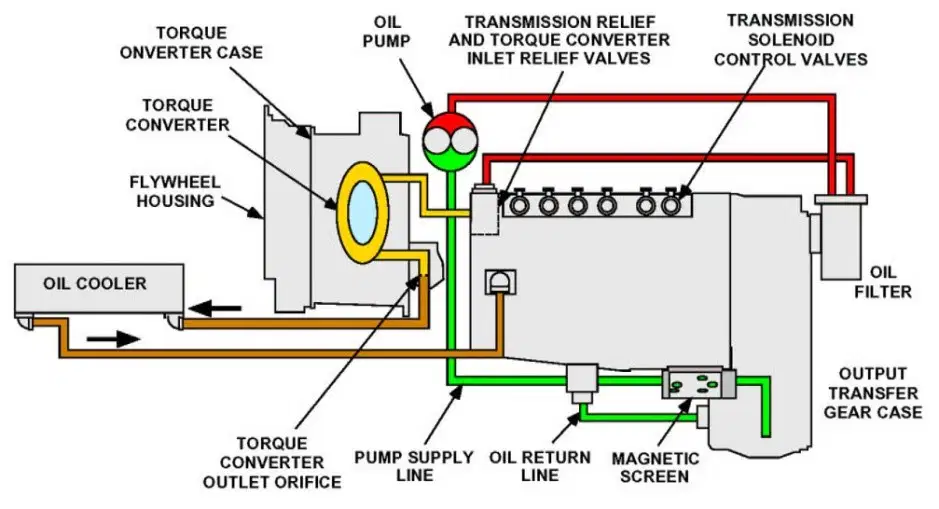

Gambar diatas adalah sebuah gambar skema dari sirkuit hidraulik dalam sebuah transmisi otomatis tipe plane planetary. Saringan oli dalam sirkuit ini dipasang sebuah katup by-pass. Apakah fungsi dari katp by-pass tersebut ?
(a)
Jika transmisi mengalami selip pada seluruh roda gigi, apakah bagian yang paling mudah diperiksa ?
(a)
Berikut ini merupakan penyebab kegagalan fungsi dari rangkaian kecuuali ...
Intermittence
Short to ground
Hight resistance
Low resistance
Arti dari PK - 18 dari schematic CAT disamping yaitu PK adalah Warna kabel dan 18 adalah ...
(a)
Pada gambar disamping, ketika arus mengalir melalui kawat, batang besi akan menjadi magnet. Medan elektromagnetik tetap ada jika ...
(a)
Ketika mengukur arus, bagaimana seharusnya lead ditempatkan, seri atau parallel dengan rangkaian yang akan dites?
(a)
Pada sebuah battery terdiri dari beberapa sel dan pada kondisi battery baru dan full charge tiap sel menghasilkan tegangan berapa volt ? ... Sel & ... Volt per sel
(a)
Jika dua buah baterai 12 volt dihubungkan secara seri, maka akan berpotensi menghasilkan tegangan berapa ... volt
(a)
Pada saat melepas baterai, cable lead mana yang harus disambungkan terlebih dahulu ?
(a)
Jika dua buah baterai 12 volt dihubungkan secara paralel, maka akan berpotensi menghasilkan tengan berapa ... volt
(a)
Tiga komponen pada gambar tersebut adalah Track link, Track pin, dan Track ...
(a)
Apa nama item pada track shoe yang ditunjukkan dengan tanda panah ?
(a)
Apa fungsi sebuah track roller ?
Untuk menopang berat mesin di sepanjang track
Untuk menopang berat track frame
Untuk memberikan topangan minimal pada track frame
Apa nama komponen pada gambar tersebut ...
(a)
Dimensi yang dijabarkan sebagai link pitch adalah jarak antara pusat lubang pin pada track link dan ...
(a)
Apa akibat dari selip pada track (track slippage) secara konstan ?
(a)
Jelaskan fungsi dari pressure switch pada automatic grease system
Untuk mengaktifkan autolube secara manual
menentukan seting pause time di timer
Mengetahui level dari tangki grease
Inputan ke controller besarnya tekanan pada jalur grease
Komponen yang berfungsi untuk mengatur waktu (timing) kapan grease system akan bekerja dan berapa lama grease system tersebut akan bekerja dalam 1 cycle
Grease controller
Pressure switch
level sensor
Solenoid
Komponen yang berfungsi untuk mengirimkan informasi isi dari tangki grease adalah ...
Level sensor
Pressure sensor
Grease Timer
Pressure gauge
Berikut adalah komponen - komponen utama di autolube, kecuali ...
Grease Pump
Grease Distributor
Control Unit
Fuel Injector
Switch FAULT TEST disediakan untuk mensimulasikan kesalahan pada input sensor, monitor kesalahan & sirkuit peringatan. Apakah yang akan terjadi ketika switch FAULT TEST ditekan jika sistem bekerja dengan benar ?
Alarm akan bunyi
Lampu FAULT akan menyala
Alarm & Lampu FAULT akan berbunyi & menyala
Yang ditunjuk oleh no 6 pada gambar adalah ...
Manifold
Actuation hose
Discharge valve actuation hose
Pyrotube heat sensors
Pada tekanan berapa tekanan yang harus di silinder pada fire suppression cylinder ?
1200 kPa
1300 kPa
1100 kPa
1000 KPa
Item yang mendeteksi api pada AFFF fire suppression system (FSS) & secara otomatis menggerakkan sistem adalah ...
Microprocessor
Operator
Pyrotube heat sensors
Audible/visual alarm panel
