WorksheetsAvaliação - Eletricidade básica
Total questions: 51
Worksheet time: 3hrs 49mins
O disjuntor de corrente contínua pode ser de ...
25 A
25 V
15 A
15 A
Assinala a afirmação verdadeira.
A corrente elétrica é sempre um movimento orientado de elétrons.
Os portadores de carga podem ser prótons, nêutrons ou elétrons.
A corrente elétrica é um movimento orientado de portadores de carga elétrica através de um meio condutor.
A corrente elétrica é sempre um movimento orientado de íons.
Unidade de medida utilizada para expressar a corrente elétrica
Volt (V)
Watt (W)
Coulomb (C)
Ampère (A)
Unidade de medida utilizada para expressar tensão elétrica
ampére
watt
volt
ohm
Quando uma lâmpada está queimada, seu circuito está ...
aberto
fechado
São condutores de eletricidade
Cobre
Borracha
Água salgada
Água pura
Grafite
Unidade utilizada para expressar a potência elétrica
Volt ( V )
Watt ( W )
Coulomb ( C )
Ampére ( A )
A figura mostra uma tomada utilizada em residências. O terceiro pino em destaque na figura é chamado de:
Fio fase.
Fio positivo.
Fio terra.
Fio negativo.
Diferença de potencial (DDP) ou ...
...Tensão elétrica
....circuito elétrico
...Cargas elétricas
...cargas neutras
Para que haja corrente elétrica deve haver
diferença de potencial entre dois pontos
um circuito elétrico
vontade
equilíbrio elétrico entre dois condutores
Corrente alternada (CA ou AC em inglês)
Corrente mudam de sentido com o tempo
Corrente não muda de sentido com o tempo
A corrente elétrica fornecida por placas fotovoltaicas é do tipo alternada.
Certo
Errado
Unidade de medida utilizada para expressar a carga elétrica:
V
V.h
A.h
A
Uma tensão de 5 kV é o mesmo que
500 V
5000 V
50 000 V
500 000 V
Uma corrente de 1500 mA é o mesmo que
15 A
150 A
1,5 A
0,15 A
Uma corrente elétrica de 0,3 A corresponde a
3 mA
30 mA
300 mA
3000 mA
Unidade utilizada para expressar a energia elétrica
kVh
kWh
kAh
kW
Corrente contínua (CC ou DC em inglês)
Corrente mudam de sentido com o tempo
Corrente não muda de sentido com o tempo
As baterias da figura, ligadas em paralelo, a capacidade de carga continua a mesma, ou seja, 100 Ah.
Verdadeiro
Falso
A voltagem aplicada em R1 é de 3 V
A voltagem aplicada em R1 é de 6 V
A voltagem aplicada em R2 é de 6 V
A voltagem aplicada em R2 é de 3 V
A potência desenvolvida por um aparelho elétrico é dada por:
P=iV
P=iR
P=V⋅i
P=i⋅R
Energia elétrica transformada em energia térmica
Efeito Joule
Efeito Ohm
Efeito Kirchhoff
1.1. Considera os circuitos elétricos e seleciona o único no qual a lâmpada acende.
Uma bitola em eletricidade representa;
O modelo do condutor
O diâmetro do condutor.
O tipo do condutor.
A isolação do condutor.
O multímetro em modo voltímetro, num circuito elétrico, se instala...
em paralelo.
em série.
O multímetro em modo amperímetro, num circuito elétrico, se instala...
em paralelo.
em série.

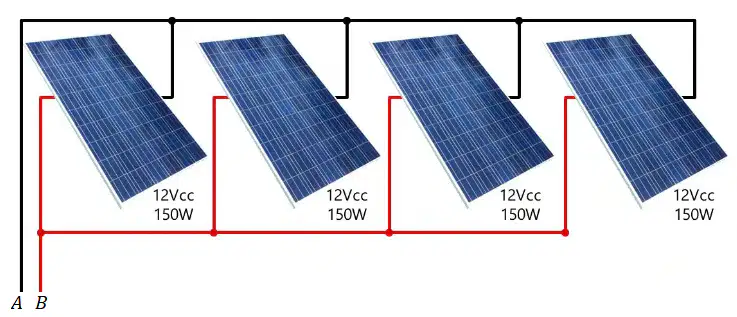

Módulos ligados em série
Módulos ligados em paralelo
Módulos ligados em série
Módulos ligados em paralelo
O que é o efeito fotovoltaico?
O fenômeno de conversão de energia luminosa em energia térmica.
O fenômeno de conversão de energia luminosa em energia elétrica.
O fenômeno de conversão de energia elétrica em energia luminosa.
Qual é o principal componente utilizado para captar a luz e gerar eletricidade em uma célula solar fotovoltaica?
Grafite
Silício
Alumínio
A células solares são formadas por matérias...
Supercondutores.
Condutores.
Semiconductors.
Tensão total é 60 V
Tensão total é 12 V
Corrente total é 5 A
Corrente total é 25 A
Tensão total é 24 V
Tensão total é 12 V
Tensão total é 48 V
Tensão total é 20 V

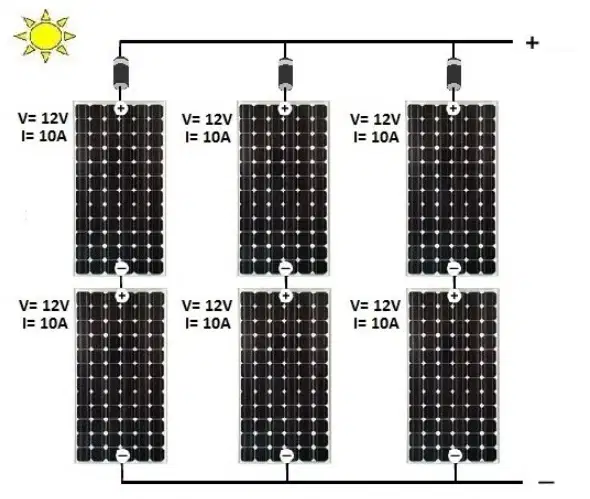

Os módulos estão ligados
em série e paralelo
em série
em paralelo
A potência do chuveiro, quando ligado na temperatura máxima será ...
68 kW
6,8 kWh
6,8 kW
68 kWh
A placa de 335 W sempre fornece uma tensão maior
Verdadeiro
Falso
Um pássaro pousado sobre um fio da rede pública não sofre eletrocução, pois os fios são sempre encapados.
SIM
NÃO
Um chuveiro tem uma potencia nominal de 5000 W e fica ligada 1h por dia. Sabendo-se que o kWh vale R$ 0,80, qual o custo de energia em 30 dias?
R$ 3,60
R$ 120,00
R$ 60,00
R$ 40,00
A expressão da energia elétrica é:
E = Potencia x tempo
E = Potencia / tempo
E = Tempo / Potência
E = Potência + tempo
O movimento de elétrons no circuito é chamado de:
potencial.
resistência.
corrente elétrica.
tensão.
Combine o seguinte
Protege a instalação elétrica predial contra descargas atmosféricas (sobre tensões).
Tem como principal função proteger as pessoas de choques elétricos.
Protege a instalação contra curto-circuito e sobrecorrente.
Transformar corrente contínua em corrente alternada
Transforma tensão elétrica (elevando ou abaixando)
A corrente total é
50 A
0,32 A
12,5 A
0,08 A
A tensão total é
12 V
48 V
24 V
36 V
A potência total é
600 W
150 W
300 W
900 W
A corrente total é
60 A
10 A
20 A
30 A
A potencia total é
240 W
360 W
120 W
720 W
A tensão total é
72 V
12 V
24 V
36 V
Arraste até o dispositivo correspondente
Combine corretamente
Representa o neutro
Representa o terra
Representa o fase
O sistema de bateria está ligado em (a) , totalizando uma voltagem de (b) e uma capacidade de armazenamento de carga igual a (c)
