WorksheetsDIAGNOSTICO M8
Total questions: 54
Worksheet time: 28mins
Identificar cual de las siguientes afirmaciones son incorrectas de acuerdo al voltaje alterno trifásico:
Son 3 ondas de voltaje alterno monofásica desfasadas 120° entre si
Son 3 ondas de igual magnitud de voltaje.
Son 3 ondas de voltaje alterno de diferente frecuencia
Su orden determinado es L1-L2-L3
Los sistemas trifásicos se componen de 3 conductores vivos, estos son conocidos como:
Lineas
Fases
Terminales Positivos
Tierras
El campo magnetico giratorio solo puede ser realizado por una señal de voltaje del tipo:
Monofásica
Trifásica
Corriente Continua
Se puede con cualquier forma de onda
La tensión de linea a linea en un sistema trifásico en Baja tensión es de:
380A
380W
380V
220V
La frecuencia en una red alterna trifásica en Chile es de:
50 Hz
60 Hz
100 Hz
Es corriente continua, no tiene frecuencia.
El voltaje de fase es de un valor de:
220A
220W
220V
380V
Indique los tipos de sistemas trifásicos :
Estrella
Thevennin
Triangulo
TN-S
La formula de tensión de fase en un sistema en estrella, se determina mediante la siguiente formula:
VF=3VL
VF=VL×3
VF=PF×IF
VF=VL+3
En un sistema trifásico en estrella, es correcto afirmar que:
VL=VF
IL=IF
IL=3×IF
Potencia en Primerio = Potencia en Secundario
En un sistema trifásico en triangulo se puede afirmar que:
VF≥VL
VL=VF
IL=IF
VF≤VL
¿Cuál de las siguientes conexiones trifásicas NO tiene Neutro?
Triangulo
Estrella
Serie
Paralelo

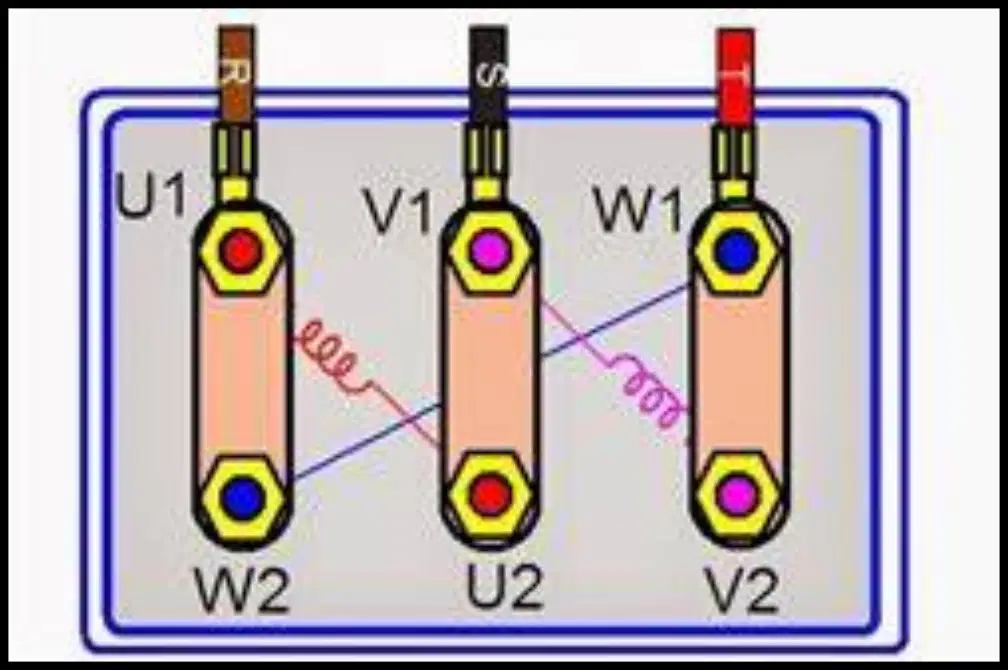

La siguiente conexión del motor es del tipo:
Estrella
Triangulo
Serie
Paralelo

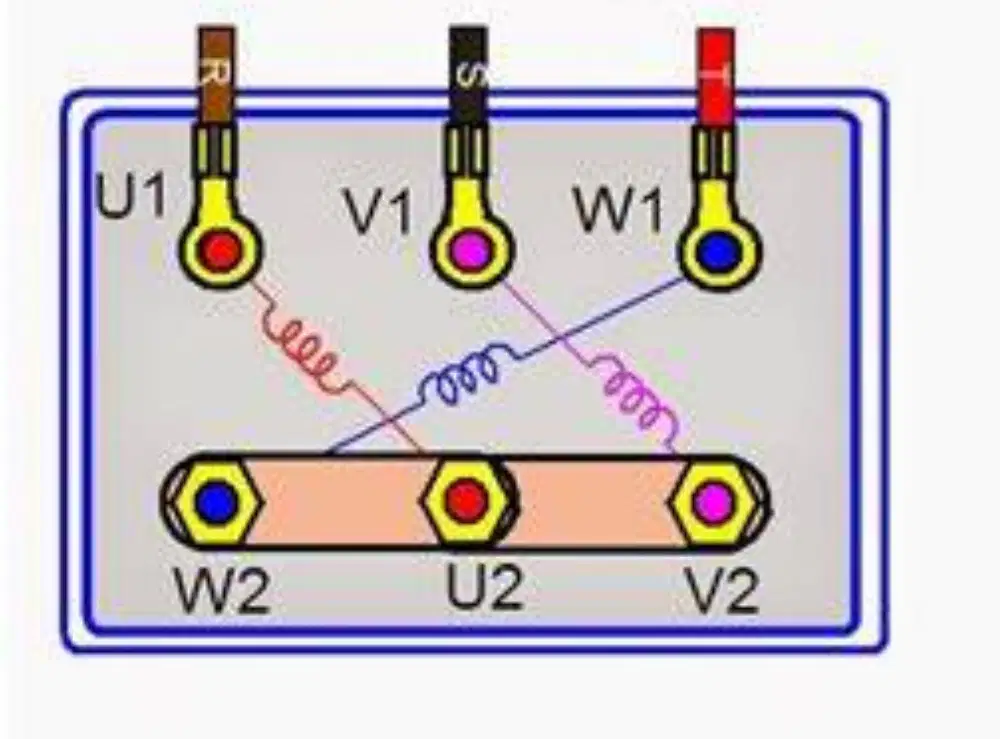

La siguiente conexión en el motor, corresponde a una del tipo:
Estrella
Triangulo
Serie
Paralelo
Los principales tipos de motores trifásicos de C.A. se pueden clasificar en:
Asincrónico y de inducción
Monofásico y Trifásico
Sincrónico y Asincrónico
Servo motores y motores paso a paso
Los motores eléctricos de corriente alterna también se pueden clasificar según su alimentación, que estas pueden ser:
Trifásica y Monofásica
Trifásica y Hexafásica
PWM y Voltaje Continuo
Solo trifásica

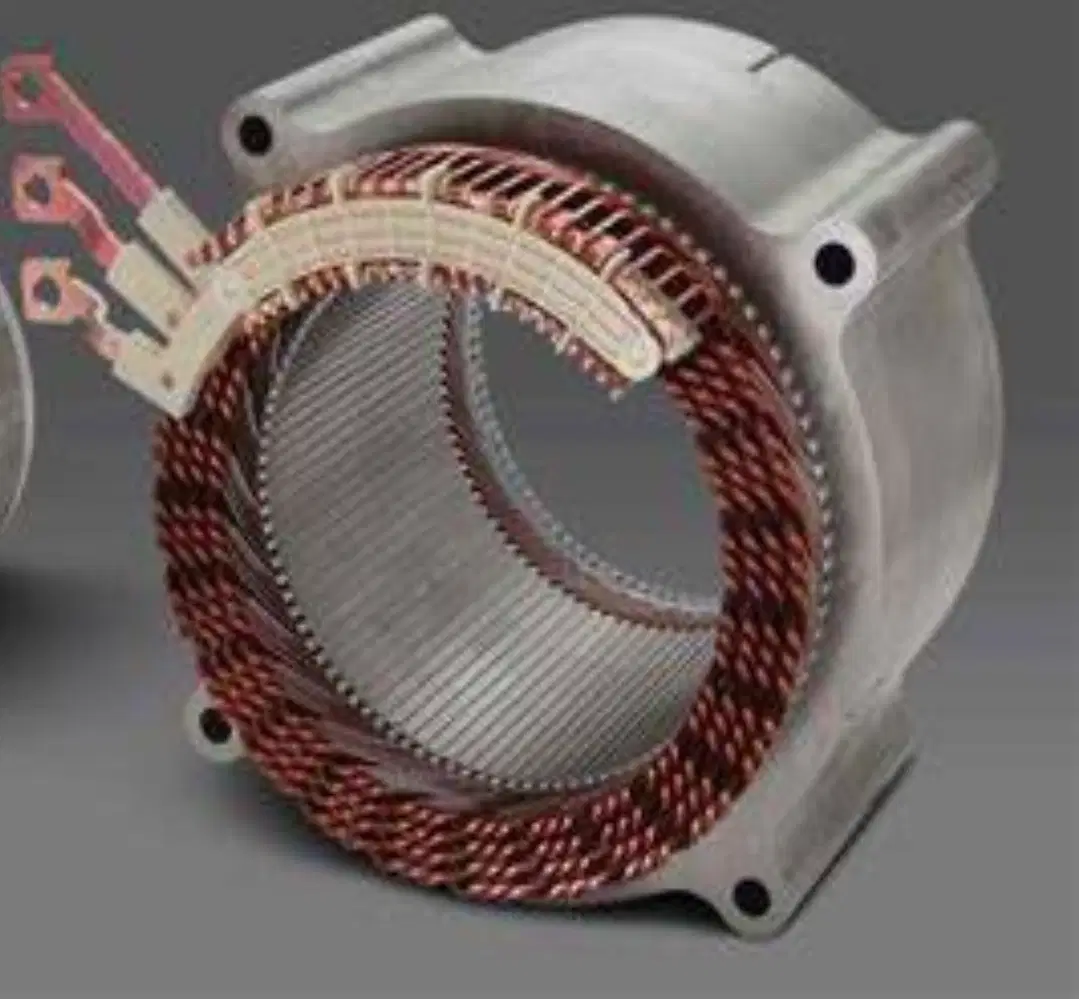

La siguiente imagen corresponde a:
Rotor
Inducido
Eje
Estator
La siguiente imagen corresponde a:
Estator
Rotor
Inducido
Armadura
Generalmente en los bornes de los motores trifásicos las líneas 1-2 y 3 vienen representados por letras, que son las siguientes:
L1-L2-L3
R-S-T
U-V-W
X-Y-Z
Las tipos más comunes de rotores de motores de C.A son:
Rotor Jaula de Conejo y Rotor Enrollado
Rotor Jaula de Ardilla y Rotor Devanado
Rotor de cobre y Rotor de aluminio.
Rotor Shunt y Rotor Serie
Circuito que contiene equipos eléctricos para generar, transformar, distribuir, conectar/desconectar o consumir energía eléctrica. Se encuentran los dispositivos de maniobra y protección de motores.
Circuito de Control
Circuito de Iluminación
Circuito de Enchufes
Circuito de fuerza
Una combinación de aparatos de maniobra que pertenecen a un circuito que se utiliza para comandos, medición, avisos, regulación, enclavamiento, procesamiento de datos y otros.
Circuito de Botones
Botoneras
Circuito de Control
Circuito de Fuerza
Elemento destinado a desconectar automáticamente un circuito al superar determinada corriente. Está acción se logra mediante la fusión de este componente. La siguiente definición corresponde a:
Interruptor Termomagnético
Interruptor Diferencial
Fusible
Contactor
Interruptor capaz de interrumpir el circuito eléctrico ante un aumento de la intensidad de corriente o frente a un cortocircuito .
Relé Térmico
Contactor
Interruptor Termomagnético
Protector Diferencial
Están destinados a proteger motores, aparatos de control de motores y conductores de circuitos derivados del motor contra el calentamiento debido a la circulación de intensidades excesivas (sobrecargas)
Relé térmico
Interruptor Termomagnético
Fusible
Pulsador
Está diseñado especialmente para proteger los motores frente a sobrecargas, cortocircuitos eléctricos y algunos casos frente el fallo en alguna fase que le llega al motor.
Relé Térmico
Interruptor Termomagnético
Fusible
Guardamotor
Permiten el paso de la corriente a determinado circuito si se pulsa, esta definición corresponde a:
Pulsador N.C
Pulsador N.A
Pulsador
Selector de 3 posiciones
Permiten el paso de la corriente a determinado circuito si se pulsa, esta definición corresponde a:
Pulsador N.C
Pulsador N.A
Pulsador
Selector de 3 posiciones
Permiten la interrupción de la corriente a determinado circuito si se pulsa, esta definición corresponde a:
Pulsador N.C
Pulsador N.A
Pulsador
Selector de 3 posiciones
Está formado por una bobina y unos contactos, que pueden estar abiertos o cerrados, y que hacen de interruptores de apertura y cierre de la corriente en el circuito. Esta descripción corresponde a:
Relé Térmico
Contactor
Relé de Asimetría
Fusible

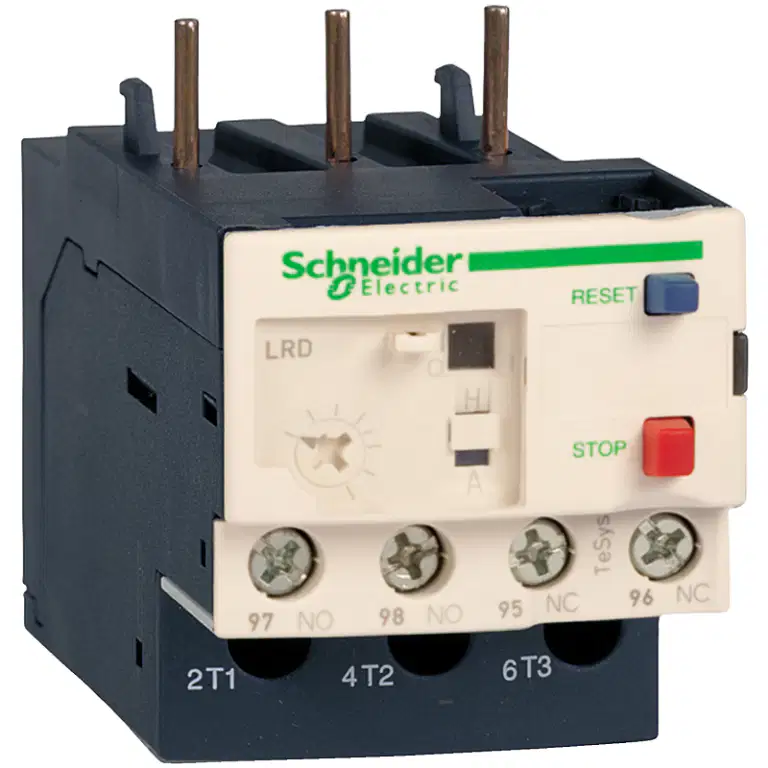

Según la imagen, ¿a que dispositivo corresponde?
Relé Térmico
Interruptor Termomagnético
Protección diferencial
Contactor
Según la imagen, ¿ a que dispositivo corresponde?
Contactor
Relé Térmico
Interruptor Termomagnético
Fusible
Según la siguiente imagen, ¿a que dispositivo corresponde?
Fusible
Contactor
Relé térmico
Interruptor Termomagnético
Según la imagen, ¿a que dispositivo corresponde?
Pulsador N.C
Pulsador N.A
Interruptor N.A
Luz piloto verde
Según la siguiente imagen, ¿a que dispositivo corresponde?
Pulsador N.C.
Pulsador N.A
Luz piloto roja
Botón Rojo
La siguiente simbología corresponde a:
Fusible
Termomagnético
Relé Térmico
Contactor
La siguiente simbología corresponde a:
Termomagnético Monopolar
Termomagnético Omnipolar
Termomagnético Bipolar
Termomagnético Tripolar
La siguiente simbología corresponde a:
Termomagnético Bipolar
Termomagnético Omnipolar
Termomagnético bipolar
Termomagnético Tetrapolar
La siguiente simbología corresponde a:
Protector Diferencial
Termomagnético Omnipolar
Termomagnético Bipolar
Termomagnético Tetrapolar
La siguiente simbología corresponde a:
Relé Térmico
Termomagnético Tripolar
Contactor
Guardamotor
La siguiente simbología corresponde a:
Termomagnético Tetrapolar
Contactor
Relé térmico
Diferencial Trifásico
La siguiente simbología corresponde a
Relé de Asimetria
Termomagnético Trifásico
Relé Térmico
Contactor
La siguiente simbología corresponde a:
Motor Trifásico
Bomba Trifásica
Generador Trifásico
Horno Trifásico
La siguiente simbología corresponde a:
Interruptor N.C.
Contacto de la bobina del contactor
Contacto Auxiliar N.C Relé Térmico
Contacto Auxiliar N.C de contactor
La siguiente simbología corresponde a:
Pulsador N.C.
Pulsador N.A.
Interruptor N.A.
Contacto Auxiliar N.A. Relé Térmico
La siguiente simbología corresponde a:
Contacto Auxiliar Guardamotor
Contacto Auxiliar N.A Relé Térmico
Pulsador N.A
Termomagnético monofásico
La siguiente simbología corresponde a:
Contactor
Relé Térmico
Termomagnético Trifásico
Relé de Asimetria
La siguiente simbología corresponde a:
Contacto Auxiliar de contactor
Bobina del contactor
Temporizador
T.D.A
La siguiente simbología corresponde a:
Luz Halogena
Luz LED
Luz Piloto
bobina del contactor
¿Que terminales representa en donde esta ubicada la bobina del contactor?
13-14
11-12
1-2-3-4
A1-A2
En un arranque directo ¿Qué sucede con la corriente de arranque del motor?
Disminuye a la mitad
Aumenta 2 veces la Intensidad Nominal
Aumenta de 3 a 7 veces la Intensidad Nominal
Se mantiene igual que la Intensidad Nominal
En un motor trifásico de C.A en el punto "PE" se debe conectar:
La Fase 1
La tierra de servicio
El Neutro
La tierra de Protección
Según normativa NEMA, ¿qué simbología representa al contacto NC ?
Según norma NEMA, ¿qué simbología representa al contactor?
Según norma NEMA, ¿qué simbología representa al relé térmico?
