Slag Concentrator Crusher Area Assessment

Total questions: 50

Worksheet time: 33mins

Name
Class
Date
1.

Alat yang digunakan untuk menghancurkan material yang masih berukuran besar yang tidak bisa melewati Static Grizzly Screen adalah:

a)

Grizzly Feeder

b)

Tripper Car

c)

Rock Breaker

d)

Jaw Crusher

2.

Manakah jenis Chisel yang akan dipakai pada proses Rock Breaker?

a)

1 dan 3

b)

2 dan 7

c)

4, 5, dan 6

d)

Semua jawaban benar

3.

Manakah dari berikut ini yang bukan bagian dari Rock Breaker?

a)

Swing Gear

b)

Hydraulic Cylinder

c)

Radio Transmitter

d)

Swing Jaw

4.

Manakah dari gambar berikut yang menunjukkan arah penggunaan Chisel yang benar?

a)

b)

c)

d)

5.

Berapa lama waktu maksimum yang di-izinkan untuk menekan fire button pada Rock Breaker?

a)

15s

b)

20s

c)

30s

d)

35s

6.

Berapa ukuran slit pada Grizzly Screen?

a)

400 mm

b)

100 mm

c)

12 mm

d)

50 mm

7.

Apakah tujuan dari adanya Crusher Feed Bin?

a)

tempat sementara bagi batuan Slag dari Grizzly Screen sebelum diangkut melalui Apron Feeder

b)

untuk memisahkan ukuran partikel

c)

untuk mengangkut material

d)

untuk menghancurkan material

8.

Kenapa level Crusher Feed Bin dijaga >15% ?

a)

untuk menghindari impak langsung ke Apron Feeder akibat bongkahan jatuh

b)

untuk menjaga kondisi chisel lebih awet

c)

untuk memastikan Level Indicator Transmitter bekerja dengan baik

d)

untuk mencegah overload pada Apron Feeder

9.

Berapa waktu untuk menghabiskan material 4852-BIN-0001 dari level High ke level Low ?

a)

3,5 menit

b)

4,5 menit

c)

5,5 menit

d)

6,5 menit

10.

Hal yang berbahaya ketika berada di area Apron Feeder adalah...

a)

menggunakan APD lengkap

b)

menyingkirkan benda asing di antara komponen bergerak ketika sedang beroperasi

c)

menggunakan safety brake lanyard

d)

memasukkan kerudung ke dalam kerah baju (bagi wanita)

11.

Manakah yang termasuk pada komponen Apron Feeder?

a)

Carry and Return Rollers

b)

Chain and Sprocket

c)

Belt and Pulley

d)

Tails and Take Up Wheels

12.

Sebutkan dan tunjukkan komponen mesin/alat pada Apron Feeder pada gambar berikut:

a)

Safety Device (Safety Fence)

b)

Head Drive Shaft Assembly

c)

Impact Rails

d)

Drive System (Gearbox & Motor)

e)

Chains (rantai)

f)

Flights/Pans

g)

Tail & Take Up Wheels

h)

Carry & Return Rollers

1
2
3
4
5
6
7
8
1)
2)
3)
4)
5)
6)
7)
8)
13.

Apa yang terjadi jika level Crusher Feed Bin lebih dari 15%, namun kurang dari 18%?

a)

Speed Apron Feeder akan turun 50%

b)

Apron Feeder akan Stop

c)

Material akan langsung turun tanpa harus dihancurkan Rock Breaker

d)

Rock Breaker akan lebih cepat dalam menghancurkan bongkahan besar

14.

Mengapa level Feed Bin Apron Feeder tidak boleh terlalu rendah?

a)

untuk mempertahankan ukuran dalam batuan slag

b)

untuk menjaga proses setelahnya (Grizzly Feeder & Jaw Crusher) tidak overload

c)

untuk menambah pekerjaan

d)

untuk mempertahankan batas level aman dan meminimalisir impak hantaman material terhadap Apron Feeder

15.

Mengapa diperlukan Grizzly Feeder sebelum Jaw Crusher?

a)

Sebagai pengatur umpan ke Jaw Crusher

b)

Mencegah terjadinya overload pada Jaw Crusher

c)

Sebagai pemisah ukuran partikel (oversize dan undersize)

d)

Memisahkan ukuran partikel sebelum dibawa ke Apron Feeder

16.

Di bawah ini yang termasuk komponen-komponen Grizzly Feeder adalah:

a)

Fly Wheel, Fixed Jaw, Moving Jaw, Spring Rod

b)

Body, Bar/Grit, Meja Getar, Suspensi/Spring, Motor, V-belt

c)

Tail Pulley, Carrier Roller, Belt, Head Pulley, Snub Pulley, Return Idler

d)

Chisel, Hydraulic Breaker, Hose, Jib Arm, Remote Controller

17.

Hal yang harus diperhatikan sebelum dan sesudah pemeliharaan (maintenance) pada Grizzly Feeder adalah....

a)

Pada saat akan digunakan kembali, amati kekuatan struktur Grizzly tidak ada yang rusak/patah/anjlok

b)

Pastikan pekerjaan cepat selesai apapun yang terjadi

c)

Pastikan lokasi/area bersih. Jangan pernah tinggalkan lokasi pekerjaan dalam keadaan yang kotor

d)

Pastikan semua peralatan untuk inspeksi/perbaikan sudah dipindahkan ke tempat yang aman (di luar area Grizzly).

18.

Alat di bawah ini mempunyai tujuan yang penting pada area Crushing. Tujuan dari alat tersebut adalah.....

a)

Untuk memindahkan material yang sudah halus menuju stockpile

b)

Untuk menghancurkan material yang masih berukuran besar menjadi ukuran kecil 100-250 mm

c)

Untuk menghaluskan material yang masih kasar menjadi ukuran P80 = 100 micron dan P80 = 40 micron

d)

Untuk memisahkan material yang masih kasar dan halus dengan cara menggunakan getaran vibrator

19.

Berapa kapasitas desain dari Jaw Crusher?

a)

260,4 tph

b)

270,4 tph

c)

257,4 tph

d)

275,4 tph

20.

Manakah di bawah ini yang merupakan bagian Jaw Crusher yang tidak bergerak dan berfungsi menahan pada saat bagian yang lain bergerak menekan batuan:

a)

fixed jaw

b)

swing jaw

c)

flywheel

d)

spring

21.

Berapa level optimal pada Jaw Crusher?

a)

100%

b)

66%

c)

60%

d)

50%

22.

Salah satu poin cek inspeksi pada Toggle Plate di Jaw Crusher adalah...

a)

Toggle Plate memiliki sensor elektronik yang mencegah terjadi bahaya

b)

Toggle Plate terbuat dari bahan polimer yang bisa meredam panas

c)

Toggle Plate akan bengkok/jatuh jika terjadi overload, untuk mencegah kerusakan pada komponen mesin lainnya

d)

Toggle Plate terbuat dari material yang sangat kuat, sehingga akan merusak material lain

23.

Pilihlah pernyataan yang salah tentang Belt Conveyor terkait komponen dan fungsinya!

a)

Snub Pulley fungsinya untuk mencegah belt selip saat start awal

b)

Bend Pulley berfungsi untuk menahan gaya tarik dari Counter Weight Box

c)

Carrier Roller berfungsi penopang utama bagian bawah pada Belt Conveyor agar sistem belt berjalan dengan lancar

d)

Impact Roller/Impact Bed berfungsi meredam hentakan/impak dari material yang turun dari Load Chute

24.

Yang bukan termasuk safety device dari belt conveyor di bawah ini adalah:

a)

Flow Meter & Deflector

b)

Pull Cord & Speed Switch

c)

Tilt Switch & Swing Switch

d)

Sway Switch & Emergency Stop

25.

Komponen yang tidak ada di bagian Head Unit pada Conveyor adalah....

a)

Carrier Roller

b)

Snub Pulley

c)

Primary Cleaner

d)

V-Cleaner

26.

Apa fungsi deflector pada Belt Conveyor?

a)

sebagai peredam material yang jatuh

b)

memberikan proteksi pada discharge chute dari material yang abrasif

c)

meratakan tinggi tumpukan material

d)

menggetarkan chute apabila terjadi clogging

27.

Berikut yang bukan merupakan safety device di Belt Conveyor adalah

a)

Tearing Switch

b)

Misalignment Switch

c)

High Speed Sensor

d)

Pull Cord

28.

Apa yang akan terjadi ketika metal detector pada belt conveyor aktif?

a)

Belt Conveyor akan terputus

b)

Metal Detector menangkap material kayu yang terdeteksi

c)

Belt Conveyor akan berhenti, perlu dilakukan sweeping material logam sebelum menjalankan Conveyor kembali

d)

Alarm menyala namun tidak terjadi apa-apa

29.

Silahkan jodohkan beberapa alat dan fungsi dari safety device Belt Conveyor

a)

Ditarik untuk menghentikan belt conveyor ketika kondisi emergency, terletak di sepanjang belt

1.

Emergency Pull Cord

b)

Mendeteksi jalannya belt lurus atau tidak

2.

Sway Switch

c)

Mendeteksi adanya penyumbatan (clogging) di hopper/chute

3.

Chute Switch

d)

Mendeteksi kecepatan putaran belt

4.

Speed Switch

e)

Ditekan untuk menghentikan belt conveyor ketika kondisi emergency

5.

Emergency Stop Button

30.

Dari gambar berikut, bagian manakah yang dilengkapi dengan load cell/weigher ?

a)

B

b)

C

c)

D

d)

E

31.

Manakah di bawah ini yang bukan dari fungsi Metal Detector?

a)

menangkap benda-benda logam

b)

mencegah belt conveyor robek akibat logam

c)

mendeteksi adanya bom

d)

menjaga ukuran partikel

32.

Berapa panjang dari jalur Tripper Car?

a)

40 meter

b)

45 meter

c)

50 meter

d)

55 meter

33.

Tunjukkan komponen pada Tripper Car berikut ini:

a)

Conveyor

b)

Coupling

c)

Tail Pulley

d)

Motor

e)

Gearbox (reducer)

f)

Wheel (roda)

g)

Tension Pulley

1
2
3
4
1)
2)
3)
4)
34.

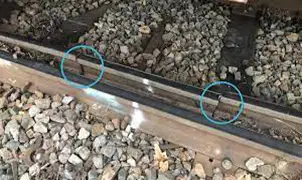

Apa yang terjadi pada rel seperti pada gambar berikut?

a)

Misalignment

b)

Penyusutan rel

c)

Rel memendek

d)

Rel terbang

35.

Lambang/logo APD masing-masing berikut adalah:

a)

Safety Vest

b)

Topi

c)

Pelampung

d)

Senter

e)

Sarung Tangan

f)

Masker

g)

Helm

h)

Safety Shoes

i)

Pelindung Telinga

j)

Kacamata Safety

1
2
3
4
1)
2)
3)
4)
36.

Mana berikut ini yang salah?

a)

menggunakan APD lengkap

b)

memakai baju lengan panjang

c)

menggunakan ID tali gantung

d)

mengenali potensi bahaya di area kerja

37.

Di bawah ini yang bukan termasuk tindakan tidak aman (unsafe action) adalah:

a)

menggunakan baju dan celana yang longgar

b)

meninggalkan alat-alat kerja sembarangan di area kerja

c)

tidak melaksanakan prosedur kerja dengan baik

d)

menggunakan helm safety dan kacamata safety pada saat bekerja

38.

Di bawah ini yang termasuk peralatan utama dari Crushing Area Slag Concentrator adalah:

a)

Rock breaker, Static Grizzly Screen, Crusher Feed bin, Apron Feeder, Grizzly Feeder, Jaw Crusher, Filter bag, Conveyor, Tripper Car

b)

Rock breaker, Static Grizzly Screen, Crusher Feed bin, Apron Feeder, Grizzly Feeder, Jaw Crusher, Conveyor, Tripper CarRock breaker, Static Grizzly Screen, Crusher Feed bin, Apron Feeder, Grizzly Feeder, Jaw Crusher, Conveyor, Tripper Car

c)

Rock breaker, Static Grizzly Screen, Crusher Feed bin, SAG Mill, Grizzly Feeder, Jaw Crusher, Conveyor, Tripper Car

d)

Rock breaker, Static Grizzly Screen, ball Mill, Apron Feeder, Grizzly Feeder, Jaw Crusher, Conveyor, Tripper Car

39.

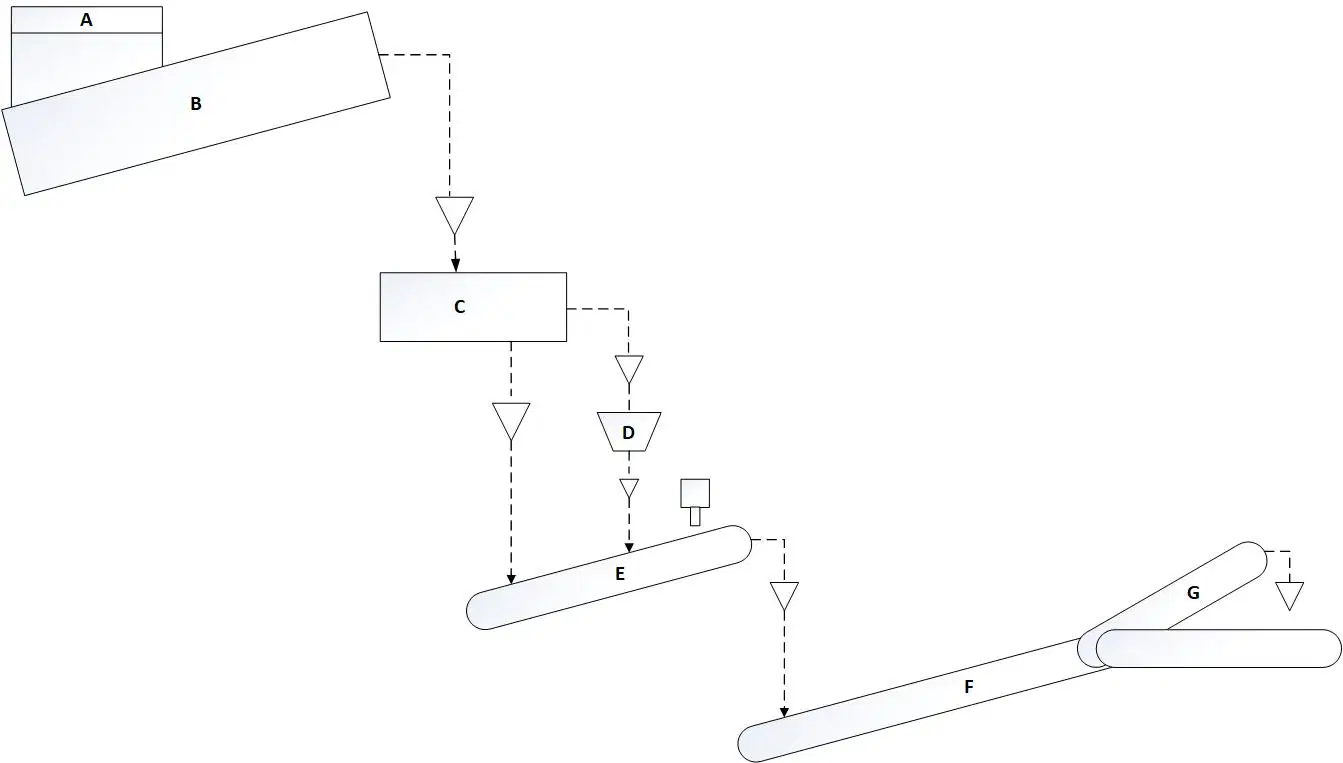

Dimana saja dedusting system pada area Crushing?

a)

E, F, G

b)

A, B, D

c)

A, B, C

d)

A, C, F

40.

Manakah dari proses berikut yang merupakan Proses Crushing:

a)

Memasukkan slag ke static grizzly screen yang memiliki ukuran slit 15,75 inch

b)

Menghancurkan slag menggunakan Rock Breaker

c)

Mengirimkan slag menggunakan Apron Feeder

d)

Menghaluskan ukuran partikel hingga ukuran micron

41.

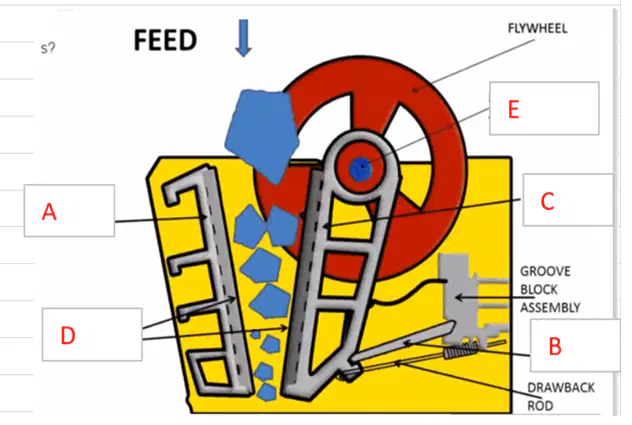

Sebutkan nama bagian A - E pada jaw crusher secara berurutan

a)

Swing Jaw, Toggle, Fix Jaw, Jaw Liners, Eccentric shaft & bearing

b)

Fixed Jaw, Toggle, Swing Jaw, Jaw Liners, Eccentric shaft & bearing

c)

Swing Jaw, Eccentric shaft & bearing, Fix Jaw, Jaw Liners, Toggle

d)

Fixed Jaw,Eccentric shaft & bearing , Swing Jaw, Jaw Liners, Toggle

42.

Apa fungsi Rock Sense?

a)

mengukur throughput material

b)

estimasi distribusi ukuran partikel

c)

analisis kadar tembaga dalam material

d)

mengukur density material

43.

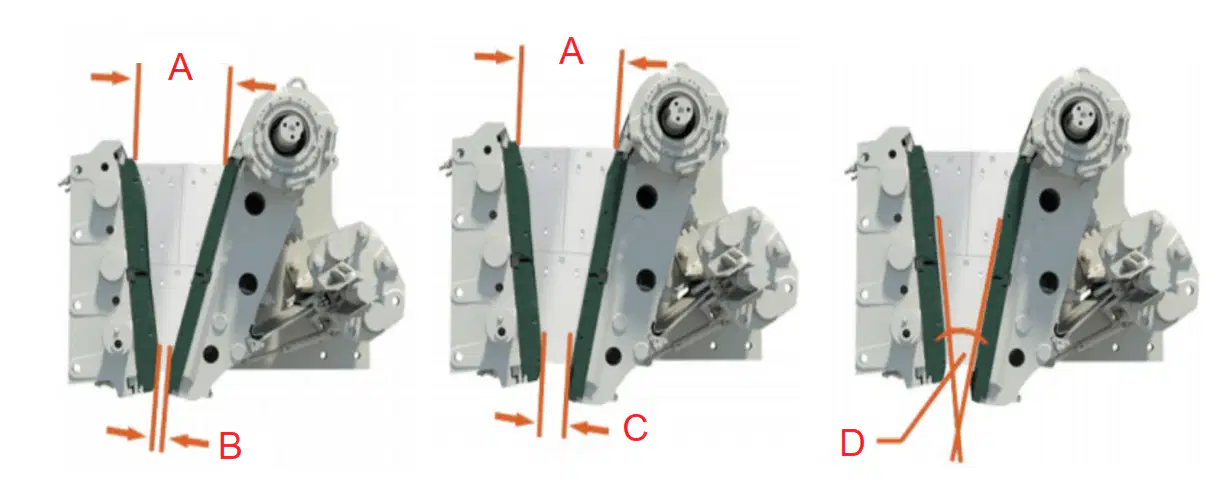

Gambar berikut menunjukkan bukaan (opening) Jaw Crusher. Manakah istilah yang tepat untuk huruf A, B, C, dan D secara berurutan?

a)

Nip Angle, OSS, CSS, Feed Opening

b)

Feed Opening, CSS, OSS, Nip Angle

c)

Feed Opening, OSS, CSS, Nip Angle

d)

CSS, Feed Opening, OSS, Nip Angle

44.

Energi terbesar yang diberikan untuk pemecahan batuan slag pada Jaw Crusher pada umumnya akan terjadi ketika bukaan (opening) nya.....

a)

Terbuka

b)

Tertutup

c)

Mati

d)

Salah semua

45.

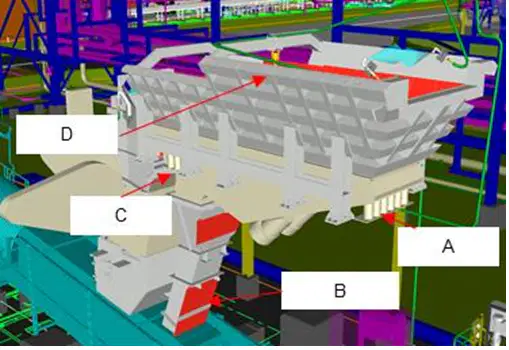

Dari gambar berikut, yang berfungsi menahan beban getaran untuk melindungi struktur Grizzly Feeder ditunjukkan oleh huruf....

a)

A

b)

B

c)

C

d)

D

46.

Dalam prinsip kerja nya, Grizzly Feeder memanfaatkan metode ..... untuk memisahkan antara material halus dan kasar

a)

Tekanan

b)

Dorongan

c)

Getaran

d)

Semua salah

47.

Simbol manajemen risiko berikut berfungsi untuk memberikan informasi adanya bahaya .... pada Jaw Crusher

a)

Terpeleset

b)

Tertimpa Material

c)

Paparan Debu

d)

Terjepit

48.

Manakah di bawah ini yang menunjukkan bahwa tensioning rantai Apron Feeder terlalu kencang?

a)

b)

c)

d)

Semua salah

49.

Hal paling utama ketika pergantian shift adalah

a)

Tidak mengisi logsheet dan checklist namun mengkomunikasikannya secara lisan

b)

Mengisi logsheet dan checklist namun tidak mengkomunikasikannya secara lisan

c)

Mengisi logsheet dan checklist dan mengkomunikasikannya secara lisan di halte bis

d)

Mengisi logsheet dan checklist dan mengkomunikasikannya secara lisan di lapangan

50.

Dalam prinsip kerjanya, liner yang merupakan bagian dari Jaw Crusher, seharusnya lebih..... daripada slag/batuan/material

a)

membal

b)

lunak

c)

getas

d)

keras

Similar Resources on Wayground

PAS GASAL PKN KELAS XI

50 questions

PAS GASAL PKN KELAS XI

quiz

Worksheet

•

University - Professi...

SOAL CERDAS CERMAT KHUSUS TENAGA WO

50 questions

SOAL CERDAS CERMAT KHUSUS TENAGA WO

quiz

Worksheet

•

Professional Development

TEORI BELAJAR (PEDAGOGIK)

50 questions

TEORI BELAJAR (PEDAGOGIK)

quiz

Worksheet

•

Professional Development

SNBDY123

50 questions

SNBDY123

quiz

Worksheet

•

Professional Development

Soal Tes KMD Pramuka

51 questions

Soal Tes KMD Pramuka

quiz

Worksheet

•

Professional Development

Soal Tes PPD Sawahdadap

50 questions

Soal Tes PPD Sawahdadap

quiz

Worksheet

•

Professional Development

BASIC HYDRAULIC

50 questions

BASIC HYDRAULIC

quiz

Worksheet

•

Professional Development

Uji Petik Ks Wil 7A Mn

50 questions

Uji Petik Ks Wil 7A Mn

quiz

Worksheet

•

Professional Development
