CDT RA2 Diseño de sistemas de automatización industrial

Total questions: 51

Worksheet time: 9mins

Name
Class
Date
1.

Parte de la mecánica que se ocupa de la dinámica y los fenómenos físicos relacionados a los fluidos gaseosos

a)

Hidraulica

b)

Caudal

c)

Neumática

d)

Automatización

2.

Unidad de medida con la que se mide la presión de los fluidos en el sistema internacional.

a)

PSI

b)

Pascal, bar

c)

m3/s

d)

Newton

3.

Nombre del instrumento de medición que se utiliza para medir la presión de un fluido en una tubería:

a)

Caudalímetro

b)

Presostato

c)

Manómetro

d)

Piezometro

4.

Es la cantidad de fluido en un determinado tiempo

a)

Presión

b)

Caudal

c)

FEM

d)

BAR

5.

Equipamiento por medio del cual se logra darle tratamiento al aire comprimido el cual se compone generalmente de un filtro, regulador de presión y lubricador

a)

Filtros

b)

FLDSMDFR

c)

FRL

d)

Unidad de acondicionamiento

6.

Cuando decimos que tenemos una válvula 5/2 se refiere a:

a)

5 entradas y 2 salidas

b)

5 posiciones y 2 conexiones

c)

5 salidas y 2 entradas

d)

5 conexiones y 2 posiciones

7.

Un contacto eléctrico normalmente abierto se identifica con la nomenclatura

a)

1 y 2

b)

3 y 4

c)

5 y 6

d)

7 y 8

8.

Por seguridad del proceso las bobinas de una electroválvula deben ser preferiblemente:

a)

120VAC

b)

24VDC

c)

10VDC

d)

20mA

9.

Cuál es el nombre que reciben las bobinas con que se accionan las electroválvulas

a)

Solenoide

b)

Push Boton

c)

Actuadores

d)

Inductancia

10.

Para realizar una función & eléctricamente de debe conectar los contactos, o dispositivos de entrada en

a)

Serie

b)

Paralelo

c)

Mixto

d)

Antiparalelo

11.

Que nomenclatura reciben las purgas en una válvula 5/2

a)

1 y 2

b)

3 y 4

c)

3 y 5

d)

A y B

12.

Los sensores se conectan según el código de colores

a)

Café = +  , Azul = - , Negro = Salida digital

b)

Café = -  , Azul = + , Negro = Salida digital

c)

Café = +  , Azul = salida digital, Negro =-

d)

  1. Café = salida digital , Azul = - , Negro = +



13.

Qué sensor es apto para detectar piezas de metal

a)

Inductivo

b)

Capacitivo

c)

Óptico

d)

Magnetico

14.

Qué sensor es apto para detectar piezas de plástico

a)

Inductivo

b)

Capacitivo

c)

Óptico

d)

Magnetico

15.

Qué sensor es apto para detectar imanes

a)

Inductivo

b)

Capacitivo

c)

Óptico

d)

Magnetico

16.

Qué método de resolución de secuencias es el adecuado para resolver la siguiente secuencia: B+A-C+B-A+C-

a)

Cascada

b)

Paso a paso

c)

Intuitivo

d)

Causa y efecto

17.

Qué nomenclatura es la correcta para señalar un contacto abierto de un temporizador ON DELAY

a)

11 Y 12

b)

13 Y 14

c)

15 y 16

d)

17 y 18

18.

Cuál es el nombre que reciben las señales cuando llegan juntas a los pilotajes de una válvula biestable provocando que se bloquee en la posición actual

a)

Señales estándar

b)

Señales antagónicas

c)

Señales digitales

d)

Señales analogicas

19.

Qué tipo de sensor es el que está representado en la simbología

a)

Capacitivo

b)

Óptico

c)

Inductivo

d)

Magnetico

20.

Qué tipo de sensor es el que está representado en la simbología

a)

Capacitivo

b)

Óptico

c)

Inductivo

d)

Magnetico

21.

Qué tipo de sensor es el que está representado en la simbología

a)

Capacitivo

b)

Óptico

c)

Inductivo

d)

Magnetico

22.

Qué tipo de sensor es el que está representado en la simbología

a)

Capacitivo

b)

Óptico

c)

Inductivo

d)

Magnetico

23.

¿Qué representa este símbolo ?

a)

Solenoide

b)

Presostado

c)

Temporizador off delay

d)

Sensor inductivo

24.

Que representa este símbolo

a)

Válvula biestable 5/2 neumática

b)

Electroválvula biestable 5/2

c)

Válvula 4/2 biestable

d)

Electroválvula monoestable 5/2

25.

Qué válvula se utiliza en el circuito de control en el método cascada

a)

válvula 5/2 biestable con pilotaje neumático

b)

válvula 3/2 biestable con pilotaje neumático

c)

válvula 5/2 monoestable con pilotaje neumático

d)

válvula 3/2 monoestable con pilotaje neumático

26.

Qué válvula se utiliza en el circuito de control en el método paso a paso

a)

válvula 5/2 biestable con pilotaje neumático

b)

válvula 3/2 biestable con pilotaje neumático

c)

válvula 5/2 monoestable con pilotaje neumático

d)

válvula 3/2 monoestable con pilotaje neumático

27.

Que representa el símbolo

a)

Válvula AND

b)

Regulador de caudal

c)

Válvula OR

d)

Válvula antirretorno

28.

Que representa el símbolo

a)

Válvula AND

b)

Regulador de caudal

c)

Válvula OR

d)

Válvula antirretorno

29.

Que representa el símbolo

a)

Válvula AND

b)

Regulador de caudal

c)

Válvula OR

d)

Válvula antirretorno

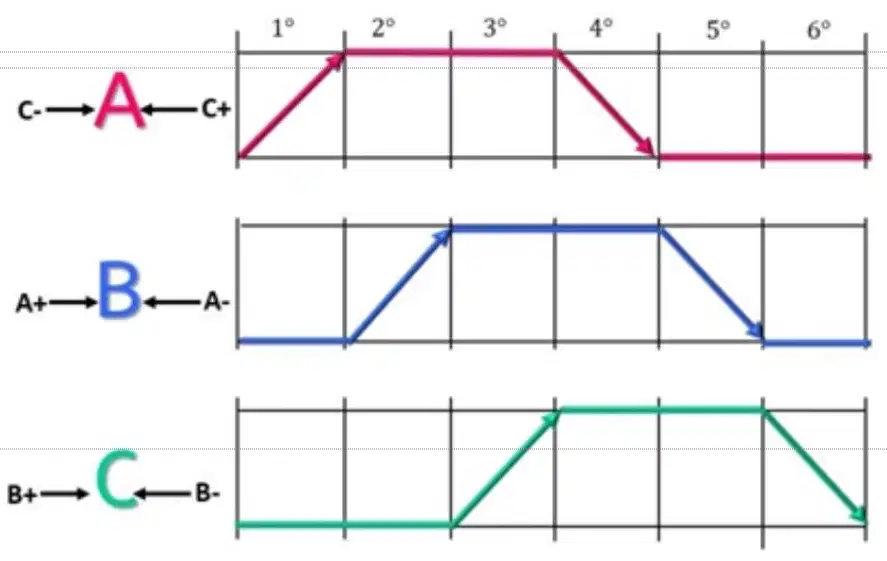

30.

Qué nombre recibe esta representación de las secuencia de un proceso

a)

Condicionantes de marcha

b)

Diagrama de potencia

c)

Diagrama de control

d)

Diagrama de estado

31.

La entrada de presión de aire en una válvula neumática siempre será representado por el número

a)

1

b)

2

c)

3

d)

4

e)

5

32.

Cuál de las siguientes formulas es la ley de Ohm

a)

P= V*I

b)

V=R/I

c)

R=V/I

d)

S=P*cosθ

33.

Cuál de las siguientes formulas representa la ley de Watt

a)

P= V*I

b)

V=R/I

c)

R=V/I

d)

S=P*cosθ

34.

Cuál es la unidad de medida de la tensión

a)

Amperios

b)

Ohmios

c)

Voltios

d)

Vatios

e)

Hertz

35.

Cuál es la unidad de medida de la potencia

a)

Amperios

b)

Ohmios

c)

Voltios

d)

Vatios

e)

Hertz

36.

Cuál es la unidad de medida de la intensidad

a)

Amperios

b)

Ohmios

c)

Voltios

d)

Vatios

e)

Hertz

37.

Cuál es la unidad de medida de la frecuencia

a)

Amperios

b)

Ohmios

c)

Voltios

d)

Vatios

e)

Hertz

38.

Para un función OR los contactos de lo pulsadores deben conectarse en

a)

Serie

b)

Mixto

c)

Paralelo

d)

Antiparalelo

39.

Qué método es el adecuado para resolver la siguiente secuencia

A+A-B+B-C+C-

a)

Intuitivo

b)

Cascada

c)

Paso a paso

40.

¿Es posible conectar un solenoide (bobina) de una electroválvula con una bobina de 65watts a 24v a un sensor de proximidad con un límite de corriente de 500mA?

a)

Si es posible

b)

No es posible

41.

Qué representa este símbolo

a)

Válvula 5/2

b)

Válvula 3/2

c)

Válvula 2/2

d)

Válvula 4/2

42.

Qué representa este símbolo

a)

Válvula 5/2

b)

Válvula 3/2

c)

Válvula 2/2

d)

Válvula 4/2

43.

Qué representa este símbolo

a)

Un relé

b)

Un temporizador

c)

Un solenoide

d)

Un contactor

44.

Qué representa este símbolo

a)

Unidad de mantenimiento

b)

Válvula presurizada

c)

Temporizador

d)

Presostato

45.

Qué representa este símbolo

a)

Unidad de mantenimiento

b)

Válvula presurizada

c)

Temporizador

d)

Presostato

46.

Qué representa este símbolo

a)

Contacto NA auxiliar de un relé

b)

Final de carrera

c)

Paro de emergencia

d)

Contacto NA auxiliar de un temporizador ON delay

e)

Contacto NC auxiliar de un temporizador Off delay

47.

Qué representa este símbolo

a)

Contacto NA auxiliar de un relé

b)

Final de carrera

c)

Paro de emergencia

d)

Contacto NA auxiliar de un temporizador ON delay

e)

Contacto NC auxiliar de un temporizador Off delay

48.

Las líneas de pilotaje se representan con

a)

líneas punteadas

b)

Ashurado

c)

Línea continua

d)

Con escapes

49.

Que indica este componente en esa posición y con la simbología en el rodillo.

a)

Qué esta en posición inicial

b)

Que está activada

c)

Que no está conectada de forma correcta

d)

Qué la etiqueta no es correcta

50.

Para reducir la velocidad de movimiento en un cilindro en la realidad se utiliza

a)

Escapes

b)

Válvulas reguladoras de caudal

c)

Válvulas reguladoras de presión

d)

Válvulas temporizadas

e)

finales de carrera

51.

Fórmula para calcular la presión

a)

P= V*I

b)

P = F/A

c)

P=F*A

d)

P= V/s
