Wskaż na podstawie tabeli wymiary wpustu pryzmatycznego, który można osadzić na wale o średnicy 12 mm.
5 x 5 mm
3 x 3 mm
4 x 4 mm
6 x 6 mm
Który rodzaj obróbki metalu przedstawiono na ilustracji?
Nawęglanie.
Szlifowanie.
Walcowanie.
Zwijanie.
Ilustracja przedstawia łożysko
kulkowe.
walcowe.
igiełkowe.
przegubowe.
W układzie pneumatycznym przedstawionym na schemacie wysunięcie tłoczyska siłownika 1A nastąpi przy
wciśniętym przycisku tylko zaworu S1.
wciśniętym przycisku tylko zaworu S2.
niewciśniętych przyciskach zaworów S1 i S2.
wciśniętych jednocześnie przyciskach zaworów S1 i S2.
Element oznaczony cyfrą 4 na schemacie układu przygotowania sprężonego powietrza jest odpowiedzialny za
wytworzenie mgły olejowej.
redukcję ciśnienia.
filtrację.
obniżenie wilgotności.
Na której ilustracji przedstawiono narzędzie służące do nacinania gwintu wewnętrznego?
Do pracy urządzenia przedstawionego na schemacie niezbędne jest zasilanie
elektryczne i pneumtyczne.
pneumatyczne.
elektryczne i hydrauliczne.
hydrauliczne.

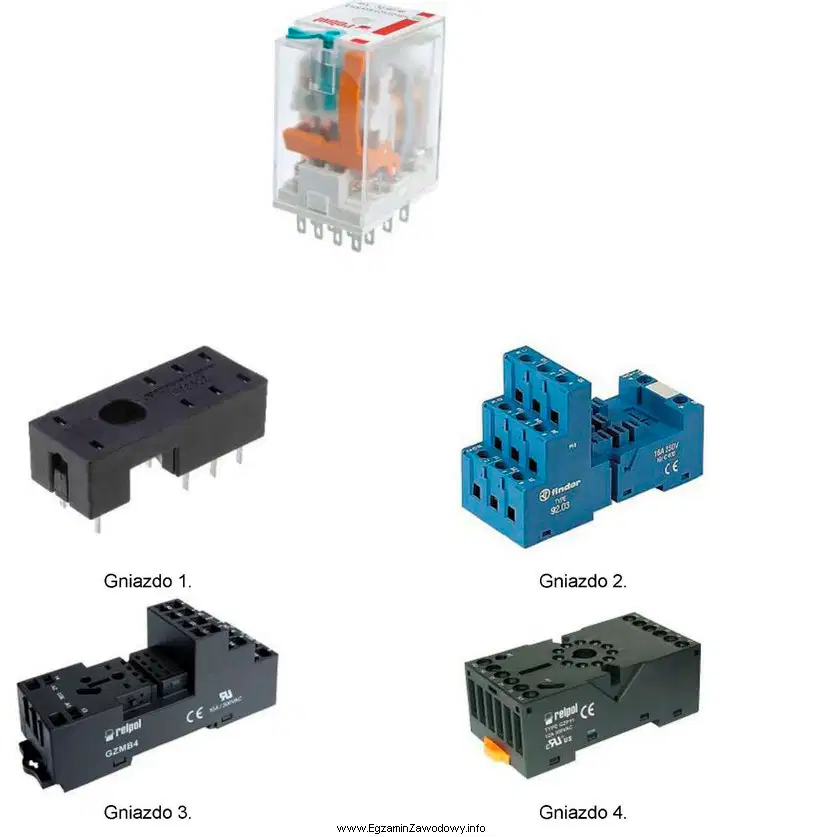

Na szynie TH35 trzeba zamontować przedstawiony na ilustracji przekaźnik o 4 zestykach przełącznych. Które gniazdo można zastosować do tego montażu?
Gniazdo 1.
Gniazdo 2.
Gniazdo 3.
Gniazdo 4.
Na ilustracji przedstawiono sprzęgło
pierścieniowe.
elastyczne kłowe.
jednokierunkowe.
elastyczne palcowe.
W układzie przedstawionym na schemacie zawór zasadniczy jest sterowany
pneumatycznie przez wzrost ciśnienia.
pneumatycznie przez spadek ciśnienia.
siłą mięśni.
elektrycznie.
Na podstawie fragmentu instrukcji montażu przycisku sterującego dobierz narzędzie do jego demontażu.
Wkrętak płaski.
Klucz nasadkowy.
Wkrętak krzyżakowy.
Klucz oczkowy.
Który zawór należy zamontować w układzie, by zapewnić przepływ medium tylko w jednym kierunku?
Bezpieczeństwa.
Rozdzielający.
Odcinający.
Zwrotny.
Do sprawdzenia ciągłości połączeń elektrycznych stosuje się
woltomierz.
watomierz.
omomierz.
amperomierz.
Który z czujników można zastosować do bezkontaktowego pomiaru poziomu?
Pojemnościowy.
Hydrostatyczny.
Ultradźwiękowy.
Pływakowy.

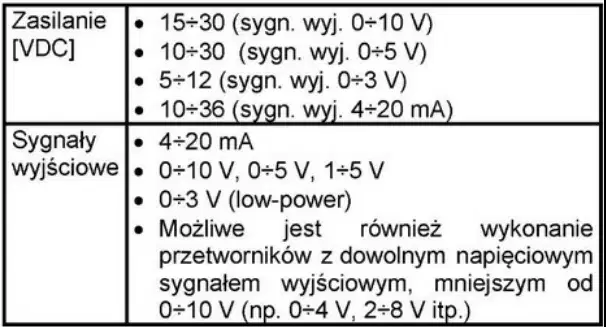

Na podstawie danych katalogowych przetwornika różnicy ciśnień dobierz napięcie zasilania dla prądowego sygnału wyjściowego.
5÷12 VDC
10÷30 VDC
15÷30 VDC
10÷36 VDC
Na podstawie wskazania mikrometru wynik pomiaru wynosi
21,64 mm
22,14 mm
21,14 mm
22,16 mm
Aby pomiar napięcia na kondensatorze C1 był najdokładniejszy zakres pomiarowy woltomierza należy ustawić na
0÷20 V AC
0÷300 V AC
0÷300 V DC
0÷20 V DC
Kontrola połączeń nitowanych, przeprowadzona przez ostukiwanie młotkiem nitu, ma na celu stwierdzenie wady
nieprawidłowego ukształtowania zakuwki.
skrzywienia nitu.
pęknięcia powierzchni łba i zakuwki nitu.
luźnego osadzenia nitu.
Tensomer foliowy należy przymocować do podłoża
nitem.
klejem.
śrubą.
zszywką.
Ilustracja przedstawia sposoby przygotowania elementów do
gwintowania.
klejenia.
nitowania.
spawania.

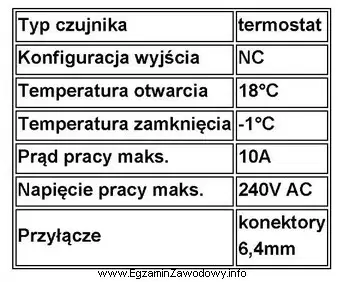

Na podstawie przedstawionej noty katalogowej termostatu HONEYWELL 3455RC określ temperaturę otwarcia oraz amplitudę.
Temperatura otwarcia 18°C, amplituda -1°C
Temperatura otwarcia 18°C, amplituda 17°C
Temperatura otwarcia 18°C, amplituda 19°C
Temperatura otwarcia -1°C, amplituda 18°C

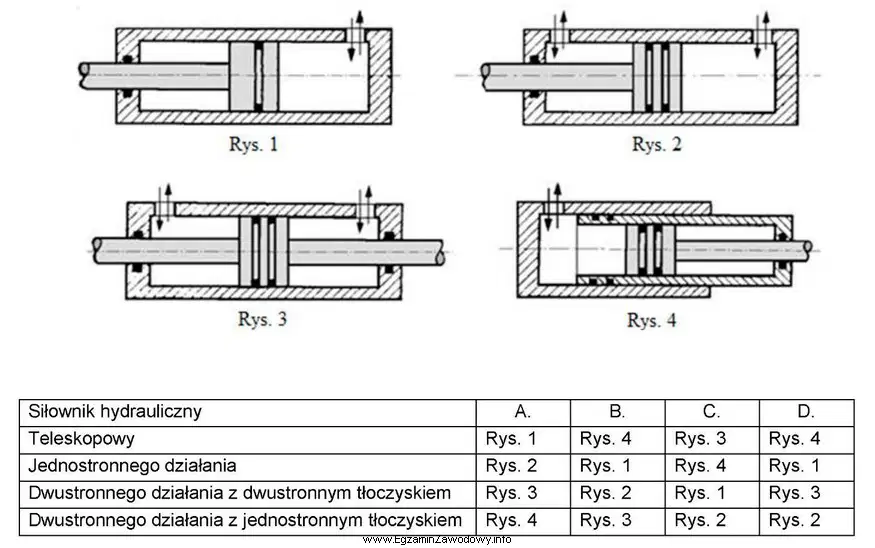

Który opis siłowników hydraulicznych przedstawionych na rysunkach jest poprawny?
A
B
C
D
Zespół pneumatyczny został zmontowany według schematu przedstawionego na ilustracji. Działanie którego z siłowników nie może zostać sprawdzone poprzez sterowanie ręczne?
Siłownika 3A1
Siłownika 2A1
Siłownika 4A1
Siłownika 1A1
Przed rozpoczęciem wymiany zaworu elektropneumatycznego, sterowanego przez PLC, należy
odłączyć przewody zasilające sterownik oraz przewody pneumatyczne od elektrozaworu.
wprowadzić sterownik PLC w tryb STOP, wyłączyć zasilanie elektryczne i pneumatyczne układu.
wyłączyć dopływ sprężonego powietrza, odłączyć siłownik, odłączyć PLC.
wyłączyć zasilanie pneumatyczne, odłączyć przewody od cewki elektrozaworu i przewody pneumatyczne.

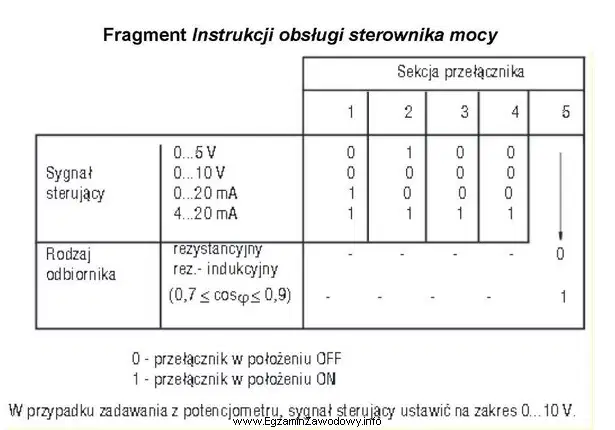

Jakie powinno być ustawienie sekcji przełącznika sterownika mocy, by było możliwe sterowanie za pomocą sygnału 0 mA ÷ 20 mA?
1 – OFF, 2 – ON, 3 – OFF, 4 – OFF
1 – ON, 2 – ON, 3 – ON, 4 – ON
1 – OFF, 2 – OFF, 3 – OFF, 4 – OFF
1 – ON, 2 – OFF, 3 – OFF, 4 – OFF
Napięcie wyjściowe przetwornika ciśnienia przyjmuje wartość z przedziału od 0 V do 10 V dla ciśnienia z przedziału 0 kPa … 600 kPa. Jaka będzie wartość napięcia wyjściowego, przy liniowej charakterystyce przetwornika, dla ciśnienia równego 450 kPa?
7,5 V
4,5 V
3,0 V
10,0 V
Którego narzędzia należy użyć do cięcia przewodów pneumatycznych?
Oceń na podstawie wyników pomiarów rezystancji cewek i zestyków w stanie nieaktywnym, który stycznik jest sprawny.
Stycznik 3.
Stycznik 1.
Stycznik 2.
Stycznik 4.

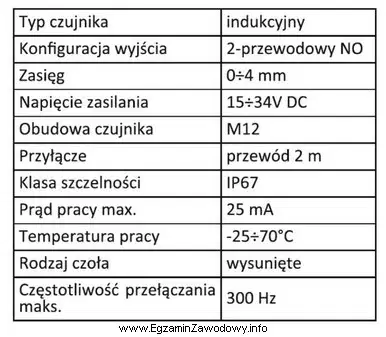

Czujnik indukcyjny, którego dane techniczne przedstawiono w tabeli, może pracować w układzie elektrycznym o następujących parametrach:
napięcie zasilania 15 V DC i prąd pracy 0,02 A
napięcie zasilania 20 V AC i prąd pracy 0,02 A
napięcie zasilania 24 V DC i prąd pracy 30 mA
napięcie zasilania 24 V DC i prąd pracy 0,2 A
Który miernik trzeba zastosować w miejscu oznaczonym literą X na schemacie elektrycznym przedstawionym na rysunku?
Omomierz.
Amperomierz.
Woltomierz.
Częstościomierz.
Na rysunku przedstawiono obwód elektryczny. Jaką wartość napięcia wskazuje woltomierz?
5V
10V
20V
30V
Symbol graficzny manometru przedstawiono na rysunku oznaczonym literą
A
B
C
D
Diodę prostowniczą na prezentowanej płytce układu elektronicznego oznaczono cyfrą
1
2
3
4
Na podstawie oscylogramu oblicz okres drgań badanego układu przełączającego
100 ms
20 ms
200 ms
50 ms
Jaką funkcję pełni zawór dławiąco-zwrotny, przedstawiony na ilustracji?
Spowalnia wsuwanie tłoczyska siłownika na wylocie.
Spowalnia wsuwanie tłoczyska siłownika na wlocie.
Spowalnia wysuwanie tłoczyska siłownika na wlocie.
Spowalnia wysuwanie tłoczyska siłownika na wylocie.
Ilustracja przedstawia proces
frezowania.
wiercenia.
nitowania.
gwintowania.
Zwiększenie prędkości ruchu tłoka siłownika pneumatycznego umożliwia
zawór szybkiego spustu.
przełącznik obiegu.
zawór podwójnego sygnału.
zawór zwrotny.
W układzie pneumatycznym przedstawionym na ilustracji po włączeniu zasilania jako pierwszy wysunie się siłownik oznaczony symbolem
1A3
1A2
1A1
1A4
Który przyrząd pomiarowy należy wykorzystać do sprawdzenia wartości napięcia zasilającego cewkę elektrozaworu?
Woltomierz.
Amperomierz.
Omomierz.
Watomierz.

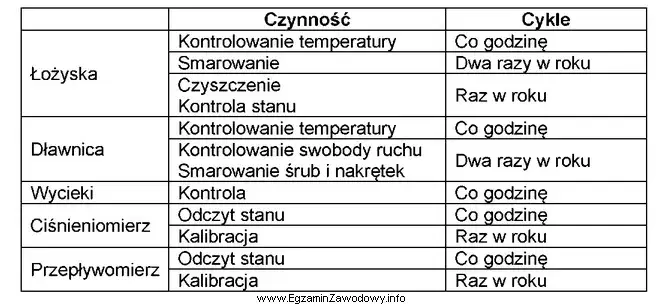

Na podstawie tabeli określ, które czynności konserwacyjne powinny być wykonywane tylko raz w roku.
Kontrola ciśnienia i natężenia przepływu.
Kontrola temperatury dławnicy i łożysk.
Kalibracja przyrządów pomiarowych.
Smarowanie łożysk.

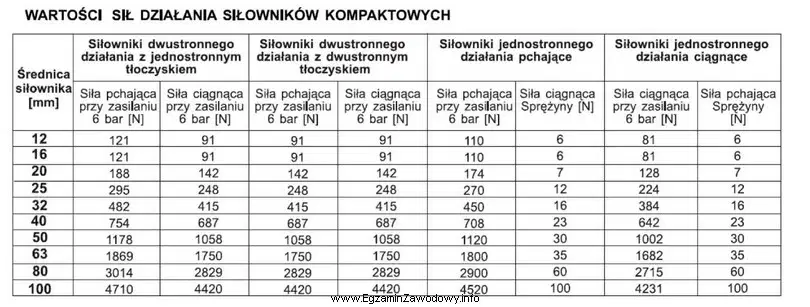

Jaką średnicę powinien mieć siłownik jednostronnego działania o działaniu pchającym, by przy ciśnieniu 6 barów działał z siłą 1120 N?
80 mm
63 mm
50 mm
100 mm
Jak zachowa się tłoczysko siłownika w układzie przedstawionym na schemacie, gdy przy wsuniętym tłoczysku zostanie naciśnięty przycisk S1?
Wysunie się wolno i wolno wsunie po zadziałaniu łącznika 1B1
Wysunie się szybko i szybko wsunie po zadziałaniu łącznika 1B1
Wysunie się szybko i szybko wsunie po zadziałaniu łącznika 1B2
Wysunie się wolno i wolno wsunie po zadziałaniu łącznika 1B2
Lampka sygnalizacyjna H1 będzie świecić tylko, gdy
naciśnięty będzie wyłącznie przycisk S1.
naciśnięty będzie wyłącznie przycisk S2.
naciśnięty będzie dokładnie jeden przycisk.
będą jednocześnie naciśnięte oba przyciski.
Na podstawie fragmentu instrukcji obsługi regulatora temperatury wskaż zaciski, do których należy podłączyć czujniki pomiarowe.
Zaciski 8, 9 lub 9, 10
Zaciski 4, 5 lub 6, 7
Zaciski 17, 18 lub 18, 19
Zaciski 14, 15
