WorksheetsEgzamin zawodowy E.03 styczen 2022 A.Ch
Total questions: 40
Worksheet time: 20mins

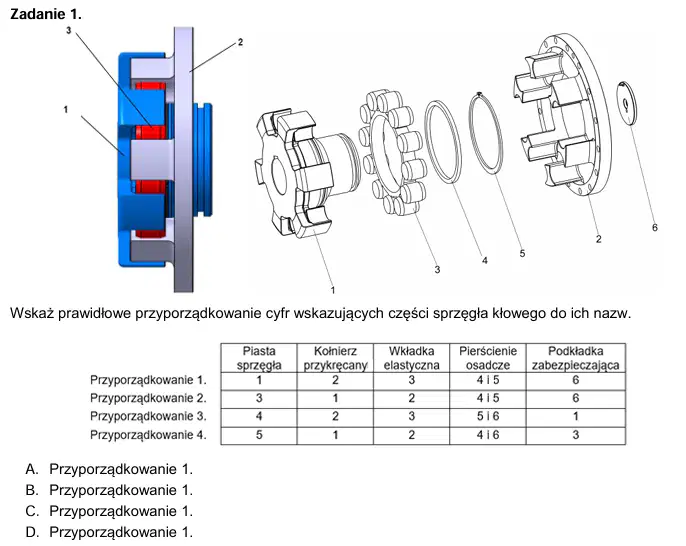

Wskaż prawidłowe przyporządkowanie cyfr wskazujących części sprzęgła kłowego do ich nazw.
Przyporządkowanie 1.
Przyporządkowanie 2.
Przyporządkowanie 3.
Przyporządkowanie 4.
Mechanizm przedstawiony na rysunku zapewnia członowi napędzanemu (element w kolorze czerwonym)
ruch ciągły.
ruch przerywany.
multiplikację obrotów.
multiplikację przełożenia.
Którą z wymienionych metod obróbki skrawaniem wykonuje się narzędziem przedstawionym na rysunku?
Toczenie.
Struganie.
Przeciąganie.
Gwintowanie.
Który materiał o właściwościach podanych w tabeli należy wybrać do konstrukcji lekkiej i odpornej na odkształcenia mobilnej podstawy konstrukcyjnej urządzenia mechatronicznego?
Materiał 1
Materiał 2
Materiał 3
Materiał 4
Na którym rysunku przedstawiono proces gięcia stali przez przeciąganie?
Na rysunku 1.
Na rysunku 2.
Na rysunku 3.
Na rysunku 4.
Element przedstawiony na rysunku uzyskano w wyniku
toczenia.
tłoczenia.
frezowania.
walcowania.
Do operacji przygotowawczych umożliwiających w późniejszym etapie prawidłowy montaż nowego paska klinowego w przekładni pasowej nie zalicza się
oceny stopnia zużycia.
weryfikacji wymiarów.
kontroli czystości paska.
sprawdzenia stopnia naprężenia.
Do metod oceny stanu łożysk tocznych nie zalicza się pomiaru
drgań.
szumów.
prędkości.
temperatury.
Który rodzaj połączenia rozłącznego ruchowego należy zastosować w przypadku połączenia dwóch przegubów przedstawionych na rysunku?
Skręcane.
Kołkowe.
Nitowane.
Sworzniowe.
Której z wymienionych technik nie stosuje się do trwałego łączenia elementów wykonanych z tworzyw sztucznych?
Klejenia.
Spawania.
Zaginania.
Zgrzewania.
Przedstawione na rysunku narzędzie służy do montażu
pierścieni Segera.
zabezpieczeń E-ring.
kołków rozprężnych.
podkładek dystansowych.
Którą z przedstawionych na ilustracji nakrętek należy zastosować w połączeniach gwintowych, aby zapewnić ochronę przed zranieniem o powierzchnię gwintu oraz nadać im estetyczny wygląd?
Nakrętkę 1.
Nakrętkę 2.
Nakrętkę 3.
Nakrętkę 4.
Który typ łożyska należy zastosować w zespole mechanicznym wiedząc, że średnica gniazda wynosi 35 mm, jego wysokość wynosi 11 mm, natomiast średnica zewnętrzna wału wynosi 10 mm?
Typ 7200 B
Typ 7202 B
Typ 7300 B
Typ 7307 B

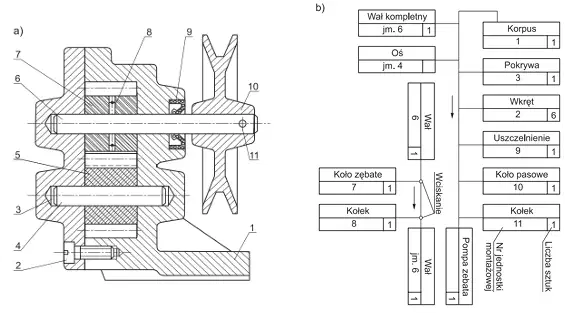

Z przedstawionego rysunku złożeniowego (a) oraz schematu montażowego (b) pompy zębatej wynika, że
do montażu pokrywy potrzebne są 2 wkręty.
koło pasowe montowane jest przed uszczelnieniem.
koło zębate montowane na wale i zablokowane kołkiem.
pokrywa mocowana jest do korpusu przed montażem wału i osi.
Części podzespołów przeznaczone do montażu urządzenia powinny być uporządkowane na stanowisku pracy według
kształtu.
wielkości.
stopnia złożoności.
kolejności montowania.
Na rysunku przedstawiono budowę oraz zasadę działania zaworu
szybkiego spustu.
podwójnego sygnału.
dławiąco-zwrotnego.
przełączającego obieg.

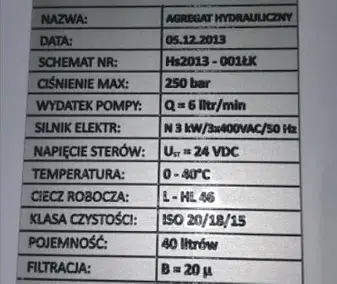

Na podstawie przedstawionej tabliczki znamionowej pompy hydraulicznej określ jej maksymalną wydajność.
40 dm3
250 bar
24 V DC
6 dm3/min
Którego z narzędzi przedstawionych na ilustracjach należy zastosować do cięcia przewodów miedzianych, wykorzystanych do budowy instalacji hydraulicznej?
Narzędzia 1.
Narzędzia 2.
Narzędzia 3.
Narzędzia 4.
Którego z przedstawionych na ilustracjach elementów należy użyć do połączenia pneumatycznego przewodu gumowego z instalacją sprężonego powietrza wyposażoną w gniazdo szybkozłącza?
Elementu 1.
Elementu 2.
Elementu 3.
Elementu 4.
Który z podanych zaworów hydraulicznych należy zamontować w układzie, aby prędkość obrotowa silnika hydraulicznego była stała, bez względu na zmiany wartości momentu obciążenia na wale?
Zawór dławiąco-zwrotny.
Rozdzielacz suwakowy.
Regulator przepływu.
Zawór przelewowy.
Na której ilustracji przedstawiono prawidłowe ułożenie przewodu hydraulicznego?
Na ilustracji 1.
Na ilustracji 2.
Na ilustracji 3.
Na ilustracji 4.
Która kolejność wykonywania instalacji sprężonego powietrza z przewodów poliamidowych jest prawidłowa?
Wymierzenie długości odcinka przewodu, cięcie przewodu, gratowanie krawędzi, montaż złączki.
Cięcie przewodu, gratowanie krawędzi, montaż złączki, wymierzenie długości odcinka przewodu.
Cięcie przewodu, gratowanie krawędzi, wymierzenie długości odcinka przewodu, montaż złączki.
Gratowanie krawędzi, wymierzenie długości odcinka przewodu, cięcie przewodu, montaż złączki.

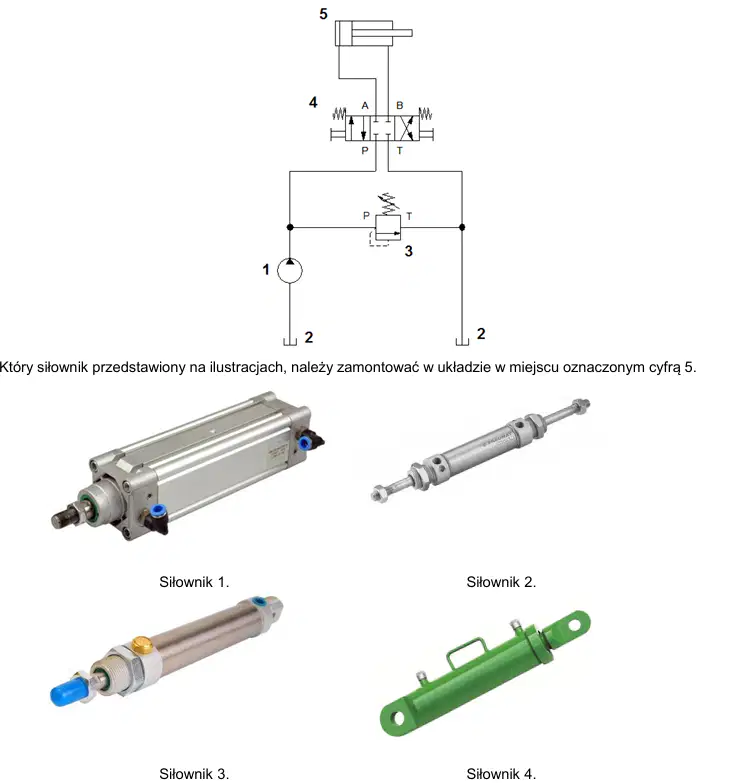

Który siłownik przedstawiony na ilustracjach, należy zamontować w układzie w miejscu oznaczonym cyfrą 5.
Siłownik 1.
Siłownik 2.
Siłownik 3.
Siłownik 4.
W przedstawionej tabeli zostały opisane czynności wykonywane podczas przeprowadzania
czyszczenie instalacji hydraulicznych
Opróżniania instalacji pneumatycznych
redukowani ciśnienia instalacji pneumatycznych
testowania ciśnieniowego instalacji pneumatycznych
Filtr dolnoprzepustowy
tłumi sygnały sinusoidalne o częstotliwości mniejszej od częstotliwości granicznej.
wzmacnia sygnały sinusoidalne o częstotliwości mniejszej od częstotliwości granicznej.
przepuszcza sygnały sinusoidalne o częstotliwości większej od częstotliwości granicznej.
przepuszcza sygnały sinusoidalne o częstotliwości mniejszej od częstotliwości granicznej.
Na ilustracji przedstawiono
fotorezystor.
tranzystor unipolarny.
mostek prostowniczy.
transoptor szczelinowy.
Który z przedstawionych symboli graficznych oznacza tranzystor MOSFET ze wzbogaconym kanałem typu n?
Symbol 1.
Symbol 2.
Symbol 3.
Symbol 4.
Ile wynosi wartość natężenia prądu znamionowego toru głównego wyłącznika różnicowoprądowego przedstawionego na ilustracji?
30 mA
400 V
63 A
800 A
Ile wynosi wartość pojemności kondensatora, przedstawionego na ilustracji?
474 μF
474 nF
470 μF
470 nF
Moc wyjściowa zasilacza przedstawionego na ilustracji wynosi
12 W
24 W
120 W
240 W
Funkcją elementu oznaczonego na schemacie cyfrą 3 jest
wygładzanie napięcia wyjściowego.
obniżanie wartości napięcia przemiennego.
utrzymywanie stałej wartości napięcia na wyjściu.
zamiana napięcia przemiennego na napięcie zmienne.
Zaświecenie której lampki sygnalizacyjnej informuje o niebezpieczeństwie?
Lampki 1.
Lampki 2.
Lampki 3.
Lampki 4.
Jakie jest zastosowanie przedstawionego na ilustracji elementu?
Obniżanie napięcia sieciowego.
Filtrowanie zakłóceń napięcia sieciowego.
Zamiana prądu przemiennego na prąd stały.
Zamiana prądu stałego na prąd przemienny.
Układ, którego schemat przedstawiono na rysunku
umożliwia zmianę kierunku obrotów silnika DC.
reguluje prędkość obrotową silnika klatkowego.
zabezpiecza silnik AC przed przegrzaniem.
umożliwia łagodny rozruch silnika klatkowego.

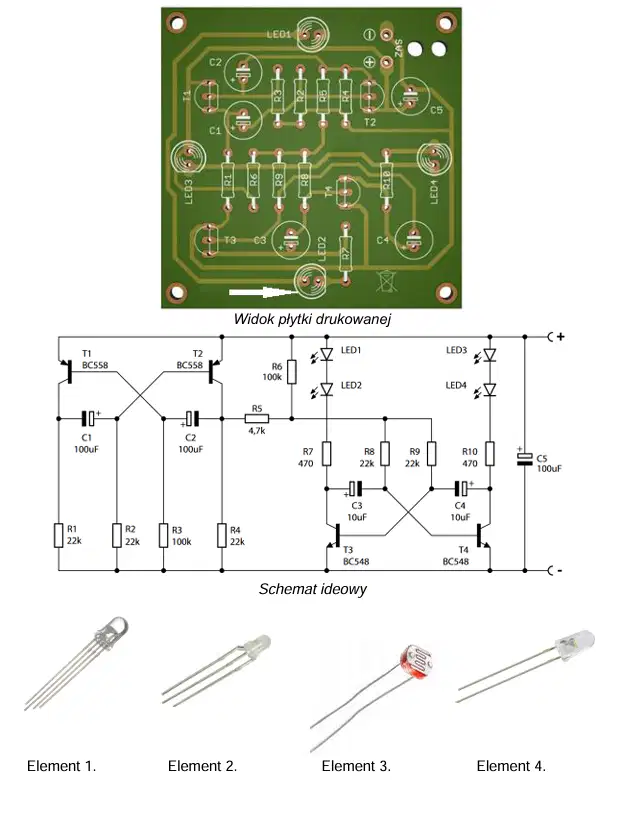

Na podstawie widoku płytki drukowanej i schematu ideowego określ, który z elementów należy wlutować na płytce drukowanej w miejscu wskazanym białą strzałką.
Element 1.
Element 2.
Element 3.
Element 4.

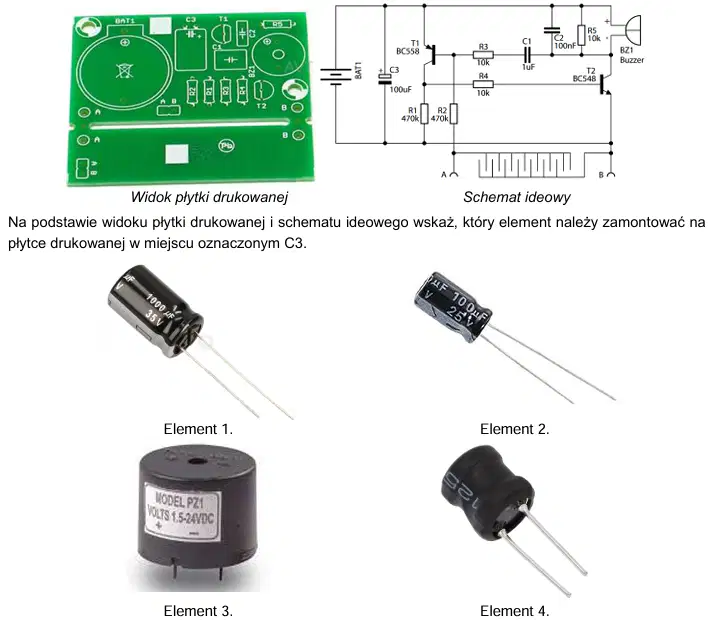

Na podstawie widoku płytki drukowanej i schematu ideowego wskaż, który element należy zamontować na płytce drukowanej w miejscu oznaczonym C3.
Element 1.
Element 2.
Element 3.
Element 4.
W układzie cyfrowym, którego strukturę i stany logiczne przedstawiono na rysunku, wskaż która bramka nie działa prawidłowo.
Bramka A.
Bramka B.
Bramka C.
Bramka D.

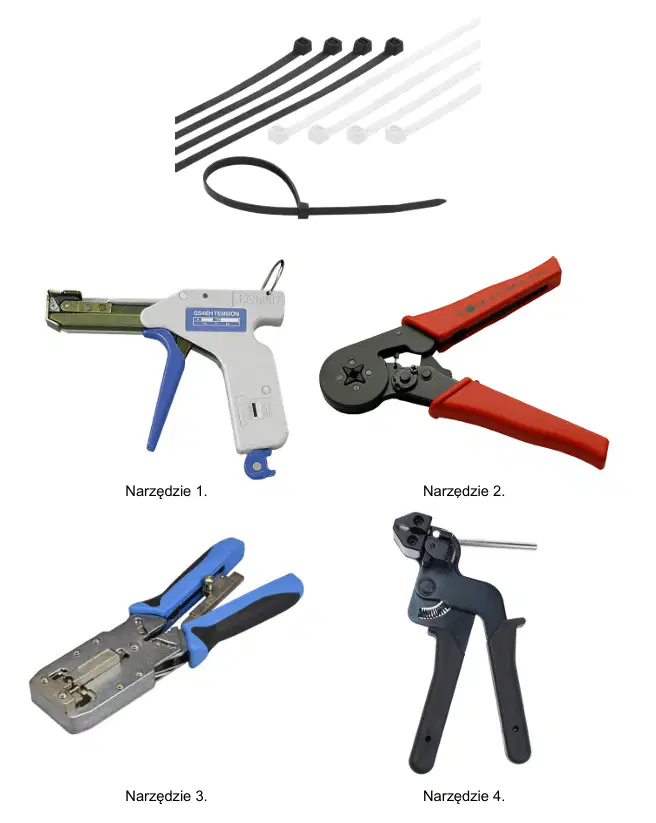

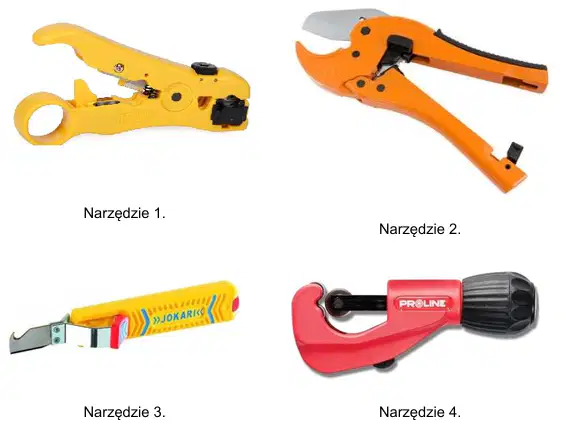

Które narzędzie służy do zaciskania przedstawionych opasek na wiązkach przewodów?
Narzędzie 1.
Narzędzie 2.
Narzędzie 3.
Narzędzie 4.

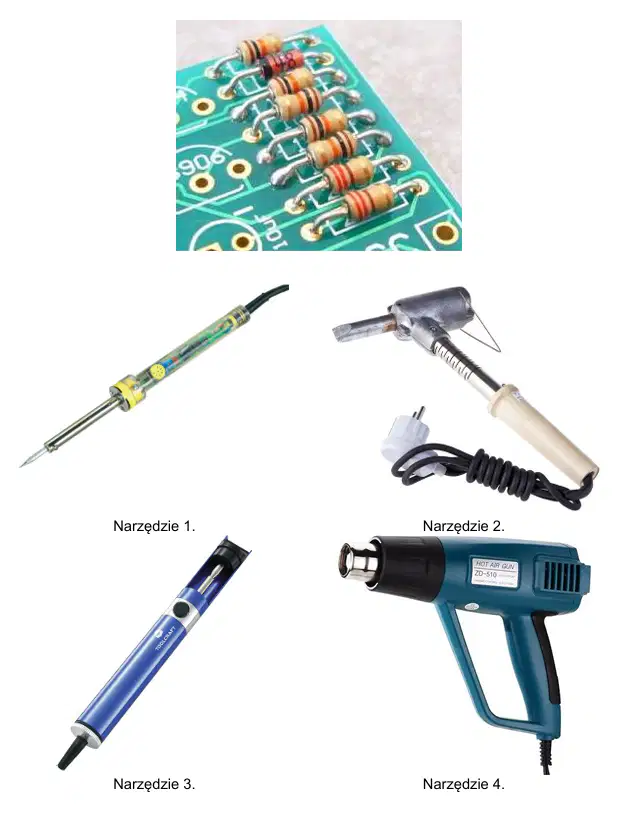

Którego narzędzia z przedstawionych na ilustracjach należy użyć, aby wlutować elementy tak jak na rysunku?
Narzędzie 1.
Narzędzie 2.
Narzędzie 3.
Narzędzie 4.

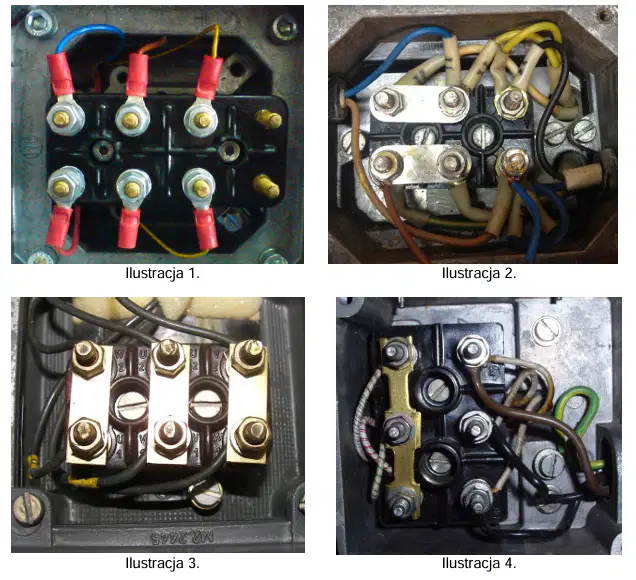

Która ilustracja przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami w układzie gwiazdy?
Ilustracja 1.
Ilustracja 2.
Ilustracja 3.
Ilustracja 4.
