Overhaul Powertrain Scania

Total questions: 50

Worksheet time: 25mins

Name
Class
Date
1.
Type clutch yang terpasang pada SCANIA R580 adalah :
a)
K432 26
b)
K423 22
c)
K432 32
d)
K423 33
2.
Pada tipe clutch K43226 arti dari "K" menunjukkan :
a)
Clutch Disc
b)
Clutch Double
c)
Clutch Dry type
d)
Clutch Dual type
3.
Penyataan berikut benar, kecuali :
a)
Apabila tapper (kertirusan) permukaan fly wheel lebih dari 0.2mm fly wheel tidak boleh direpair
b)
Apabila tapper (kertirusan) permukaan pressure plate lebih dari 0.6mm pressure plate tidak boleh dpakai
c)
Pressure plate tidak boleh dipakai lagi jika mengalami heat cracking
d)
Keausan maksimal pressure plate maksimal 1mm
4.

Pengecekan keausan clutch disc pada SCANIA R580 transmisi GRSO 905 yang menggunakan clutch servo yang terpasang pada engine 16 liter adalah:

a)
30mm
b)
32mm
c)
42mm
d)
36mm
5.

Pengecekan keausan clutch disc pada SCANIA transmisi GRSO 905 yang menggunakan clutch servo yang terpasang pada engine 13 liter menggunakan measurement indikator rod, clutch disc direkomendasikan diganti dengan panjang rod adalah:

a)

40mm

b)
32mm
c)
42mm
d)
36mm
6.
Yang harus diperhatikan ketika melakukan overhaule main clutch adalah, kecuali :
a)
Membuat marking antara pressure plate dan intermediate plate
b)
Memastikan permukaan pressure plate benar-benar terbebas dari kotoran
c)
Melumasi sleeve release bearing dengan grease
d)
Mengganti fly wheel
7.

Pada saat pengecekan clucth cover , berikut yang harus dilakukan pengecekan kecuali...

a)

pengecekan permukaan clutch cover dari perubahan warna

b)

pengecekan dari thermal cracking

c)

pengecekan concavity maksimal 0,6mm

d)

Pengecekan worn out maksimal 0,1 mm

8.
GRSO 905 R adalah salah satu type transmissi pada SCANIA Truck. Code “R” menunjukkan :
a)
Generasi
b)
Cable Shift
c)
Manual Transmissi
d)
Semua salah
9.

Pada transmisi dengan type GRSO 935 R, dimana arti kode O adalah...

a)

Over drive , dimana transmisi tersebut putaran output akan lebih tinggi dari pada putaran input pada gear speed tertingginya yaitu gear speed 14

b)

Over drive , dimana transmisi tersebut putaran output akan lebih tinggi dari pada putaran input pada gear speed tertingginya yaitu gear speed 12

c)

Direct drive , dimana transmisi tersebut putaran output akan lebih tinggi dari pada putaran input pada gear speed tertingginya yaitu gear speed 12

d)

Direct drive , dimana transmisi tersebut putaran output akan sama dengan putaran input pada gear speed tertingginya yaitu gear speed 12

10.

Pada transmisi dengan type GRS 900, dimana tidak ada kode O artinya transmisi tersebut adalah...

a)

Over drive , dimana transmisi tersebut putaran output akan lebih tinggi dari pada putaran input pada gear speed tertingginya yaitu gear speed 14

b)

Over drive , dimana transmisi tersebut putaran output akan lebih tinggi dari pada putaran input pada gear speed tertingginya yaitu gear speed 12

c)

Direct drive , dimana transmisi tersebut putaran output akan lebih tinggi dari pada putaran input pada gear speed tertingginya yaitu gear speed 12

d)

Direct drive , dimana transmisi tersebut putaran output akan sama dengan putaran input pada gear speed tertingginya yaitu gear speed 12

11.

Transmissi GRSO 925 R termasuk transmissi type :

a)
Constanmesh type
b)
Slidingmesh type
c)
Synchromesh type
d)
Powertronic
12.
System pelumasan pada transmissi GRSO 925 R adalah
a)
Splash system
b)
Pumped system
c)
Spray System
d)
Splash and pumped system
13.
Double synchromesh biasa digunakan pada gear box untuk posisi :
a)
Splitter gear
b)
1st gear
c)
Crawler gear
d)
Reverse gear
14.

Pada metode adjustment measurement End play pada main shaft di ukur dengan menggunakan tools

a)
Dial indicator magnetic base
b)
Fernier caliper
c)
Out side micrometer
d)
Salah semua
15.

Pada metode adjustment measurement End play pada lay shaft di ukur dengan menggunakan tools

a)
Dial indicator magnetic base
b)
Fernier caliper
c)
Out side micrometer
d)
Salah semua
16.

Metode adjustment axial play pada lay shaft ada 2 macam salah satunya yaitu...

a)

metode torque nut adjustment

b)

metode shim

c)

metode preload

d)

Semua benar

17.
Scale bar vernier caliper berikut menunjukkan hasil pengukuran sebesar :
a)
2,840mm
b)
8,42mm
c)
4,28mm
d)
4,20mm
18.
Secara garis besar gear box transmissi dibagi menjadi :
a)
Input section, base gear section, range gear section
b)
Input shaft, main shaft, counter shaft, out put shaft
c)
Splitter gear, speed gear, range gear
d)
Input gear, reduction gear, out put planetary gear
19.
Fungsi dari netral valve adalah
a)
Mencegah speed masuk tanpa dissangedg clutch
b)
Mencegah range gear active ketika speed posisi masuk
c)
Mencegah splitter gear active tanpa dissangedge clutch
d)
Semua salah
20.

Pada transmisi GRSO 925 ,Gambar disamping adalah posisi

a)
Crawler gear low splitter
b)
Crawler gear high spliter
c)
1st gear low spliter
d)
1st gear high spliter
21.

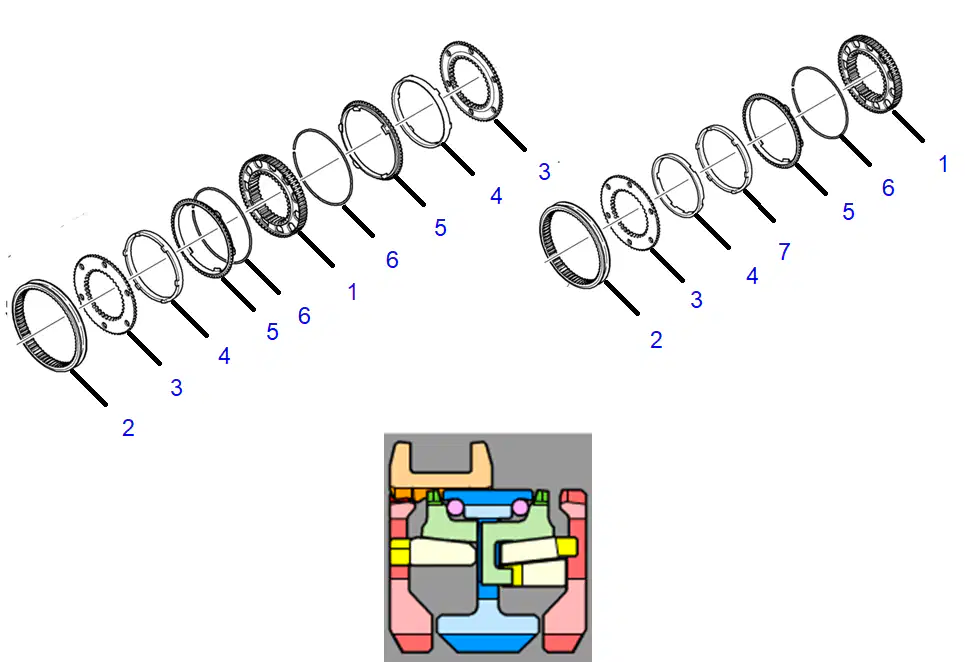

Pada gambar disamping, no.3 adalah
a)

Coupling DIsc

b)

Coupling Sleeve

c)

Latch cone

d)
Outer cone
22.

Pada gambar disamping, no.2 adalah

a)

Coupling DIsc

b)

Coupling Sleeve

c)

Latch cone

d)
Outer cone
23.
Pressing force minimum untuk pemasangan gear wheel pada lay shaft adalah
a)
15 ton
b)
19 ton
c)
30 ton
d)
21 ton
24.
Terjadi problem speed jump out. Kemungkinan penyebabnya adalah :
a)
Splitter gear worn out
b)
Clutch abnormal worn out
c)
Planetary range gear broken
d)
Range gear cylinder leaking
25.
Terjadi problem speed 1 tidak bisa masuk, kemungkinan penyebabnya adalah
a)
Gear wheel aus
b)
Bearing input shaft aus
c)
Clutch limit
d)
Lingkage transmissi oblak
26.
Oil pump pada gear box GRSO 925 digerakkan oleh secara langsung oleh
a)
Input shaft
b)
Main shaft
c)
Lay shaft
d)
Out put shaft
27.
Transmission yang dilengkapi dengan synchronizer ring yang bertujuan untuk mempermudah mesh pada saat memindahkan kecepatan adalah transmission type :
a)
Direct drive transmission
b)
Synchromesh transmission
c)
Mesh transmission
d)
Over drive transmission
28.
Pada transmission dimana pada speed tertinggi, gear ratio bila didapatkan perbandingan antara putaran input lebih kecil dari output disebut :
a)
Direct drive transmission
b)
Over running transmission
c)
Over drive transmission
d)
Over speed transmission
29.
Urutan dari Remove all shaft gearbox transmission dibawah ini yang benar adalah :
a)
Input shaft – main shaft – reverse gear shaft – lay shaft
b)
Input shaft – main shaft – lay shaft – reverse gear shaft
c)
Main shaft – input shaft – reverse gear shaft – lay shaft
d)
Main shaft – input shaft – lay shaft - reverse gear shaft
30.
Pengukuran main shaft axial clearance bertujuan untuk :
a)
Untuk mencari bearing clearance pada main shaft karena menggunakan tapper roller bearing
b)
Untuk mencari clearance shaft dengan housing main gearbox transmission
c)
Untuk mencari clearance antar gear dan housing
d)
Mengikuti shop manual
31.

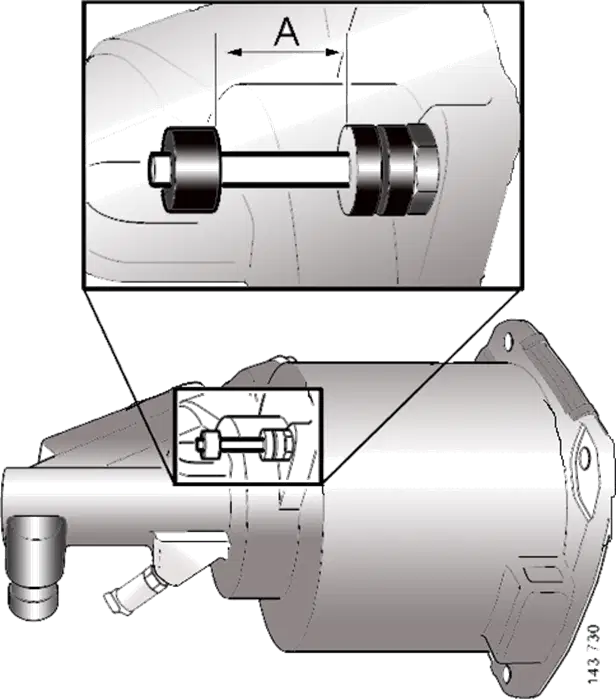

Dari gambar di samping pengukuran A=111,75-112.25 mm, apa tujuannya

a)
Mengikuti shop manual
b)
Untuk menyesuaikan jarak dengan latch cone auxilary supaya high / low range bisa berfungsi
c)
Untuk melihat berapa jauh stroke dari auxilary transmission
d)
Untuk menyesuaikan jarak dengan latch cone auxilary supaya high / low range bisa berfungsi DAN Untuk melihat berapa jauh stroke dari auxilary transmission
32.
Yang di maksud dengan shift down adalah :
a)
Perpindahan speed transmission dari posisi gear low ke high
b)
Perpindahan speed transmission dari speed gear tinggi ke speed gear rendah
c)
Peristiwa perpindahan speed
d)
Benar semua
33.
Jika pada output main shaft transmission yang berfungsi sebagai input ke auxilary gear box adalah sun gearnya maka range pada posisi adalah :
a)
Low range
b)
High range
c)
Speed 1,2,3
d)
Semua salah
34.

Jika pada output main shaft transmission yang berfungsi sebagai input ke auxilary gear box adalah coupling disc gearnya maka range pada posisi adalah :

a)
Low range
b)
High range
c)
Speed 1,2,3
d)
Semua salah
35.
Gear untuk merubah perbedaan ratio yang sangat besar adalah :
a)
Spliter gear
b)
Range auxilary gear
c)
Drop gear
d)
Synchro gear
36.
Transmission dengan pasangan gearnya telah saling berhubungan akan tetapi tidak terjadi perpindahan tenaga dari shaft satu ke shaft lainnya, type ini disebut :
a)
Sliding mesh transmission
b)
Non constant mesh transmission
c)
Constant mesh transmission
d)
Synchro mesh transmission
37.
Adjustment main shaft axial play clearance dengan cara :
a)
Menambah dan mengurangi shim pada outer cone bearing
b)
Mengganti bearing outer race pada main shaft
c)
Menggganti bearing inner cone pada main shaft
d)

Torque nut sesuai untuk mendapatkan play

38.

Pada scania R580 type transmisi GRSO 925 untuk gear wheel 1 menggunakan jenis syncromesh...

a)

triple syncromesh

b)

double syncromesh

c)

constanmesh

d)

Non constanmesh

39.

Pada clutch system komponen yang berfungsi merubah energi mekanis menjadi energi hidrolis adalah komponen

a)

master cylinder

b)

servo clutch

c)

clutch disc

d)

master clutch

40.

Pada gambar disamping yang ditunjukkan oleh no 1 berfungsi untuk...

a)

indikator keausan clutch disc

b)

mengukur panjang langkah piston servo clutch

c)

indikator pergerakan clutch

d)

salah semua

41.

Pada gearbox transmission GRSO 925, transmisi tersebut adalah bertipe transmission overdrive, ada berapa gear speed kecepatan maju?

a)

ada 14 gear speed

b)

ada 12 gear speed

c)

ada 8 gear speed

d)

ada 16 gear speed

42.

Pada transmisi GRSO925, untuk perpindahan speed yang diinginkan maka controler akan mengaktifkan solenoid yang ada pada valve block, solenoid yang ada di valve block V111 berfungsi untuk mengaktifkan perpindahan...

a)

Longitudinal stroke

b)

lateral stroke

c)

spliter stroke

d)

netral stroke

43.

Pada transmisi GRSO925, untuk perpindahan speed yang diinginkan maka controler akan mengaktifkan solenoid yang ada pada valve block, solenoid yang ada di valve block V112 berfungsi untuk mengaktifkan perpindahan...

a)

lateral & Longitudinal stroke

b)

lateral, Longitudinal, netral stroke

c)

lateral dan spliter stroke

d)

spliter dan range stroke

44.

Pada valve block baik di V111 dan V112 terdapat beberapa pasang solenoid yang berfungsi untuk membuka dan menutup air pressure dari system menuju cylinder yang akan digerakkan, berapa resistance pada solenoid tersebut...

a)

157 ohm pada suhu 20 derajat celcius

b)

1,57 ohm pada suhu 20 derajat celcius

c)

15,7 ohm pada suhu 20 derajat celcius

d)

1,57 kohm pada suhu 20 derajat celcius

45.

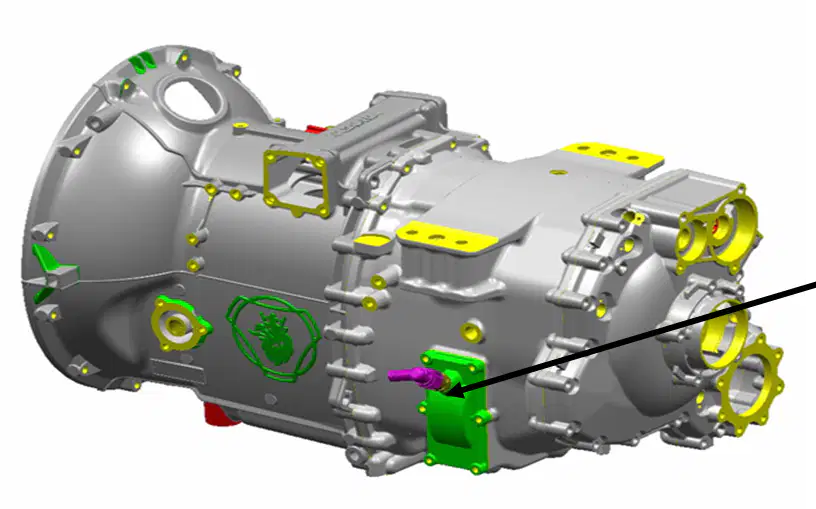

Yang ditunjukkan oleh anak panah pada gambar tersebut adalah sensor

a)

T129 (rotational speed for lay shaft)

b)

T129 (rotational speed for main shaft)

c)

T83 (rotational speed for main shaft)

d)

T83 (rotational speed for lay shaft)

46.

Pada gambar transmisi berikut terdapat position sensor yang membaca pergerakan dari

a)

Lateral stroke

b)

longitudinal stroke

c)

spliter stroke

d)

range stroke

47.

Pada gambar transmisi berikut terdapat position sensor yang mempunyai standart resistance yaitu

a)

63,5 ohm

b)

6,35 ohm

c)

63,5 kohm

d)

6,35 kohm

48.

Pada unit scania, komponen yang berfungsi merubah energi mekanis dan menggunakan/ memanfaatkan energi peneumatic untuk menghasilkan energi hidraulic adalah

a)

Servomaster

b)

Clutch servo

c)

master cylinder

d)

sleeve cylinder

49.

Pada unit scania, komponen yang berfungsi merubah energi hydrualic menjadi energi mekanis untuk menggerakkan release fork saat proses dissenggage clutch adalah

a)

Servomaster

b)

Clutch servo

c)

master cylinder

d)

sleeve cylinder

50.

Pada unit scania, komponen yang berfungsi merubah energi mekanis dari clutch pedal menjadi energi hydraulic yang akan diteruskan ke clutch servo kemudian ke rod dan ke release fork saat proses dissenggage clutch adalah

a)

Servomaster

b)

Clutch servo

c)

master cylinder

d)

sleeve cylinder

Similar Resources on Wayground

TES PEDAGOGIK PPPK

50 questions

TES PEDAGOGIK PPPK

quiz

Worksheet

•

Professional Development

Customer Orientation (MSIB)

50 questions

Customer Orientation (MSIB)

quiz

Worksheet

•

Professional Development

Written test Modul SKKNI 5 - G.46.RIT.015.01 CCM dan Admin

50 questions

Written test Modul SKKNI 5 - G.46.RIT.015.01 CCM dan Admin

quiz

Worksheet

•

Professional Development

Uji Pemahaman Operasional

50 questions

Uji Pemahaman Operasional

quiz

Worksheet

•

Professional Development

Mechanic Motor Vehicle

51 questions

Mechanic Motor Vehicle

quiz

Worksheet

•

Professional Development

TO UKOM NERS STASE MATERNITAS KLS NON REG DI RS PINDAD2024-2025

50 questions

TO UKOM NERS STASE MATERNITAS KLS NON REG DI RS PINDAD2024-2025

quiz

Worksheet

•

Professional Development

Aptitude & Math

50 questions

Aptitude & Math

quiz

Worksheet

•

University - Professi...

Asesmen Awal pembelajaran Pembelajaran Deep Learning

51 questions

Asesmen Awal pembelajaran Pembelajaran Deep Learning

quiz

Worksheet

•

Professional Development
