WorksheetsSMART ELECTRONIC NIVEL 1
Total questions: 60
Worksheet time: 30mins
En un procedimiento entre resistencias, se generó la reducción de 3 elementos en serie con valores de 4.5 Ω, 2.2Ω, 8.33Ω, la resistencia equivalente es de:
-15.03 Ω
15.03 Ω
15.33 Ω
-15.33 Ω
En control industrial, ¿Qué es la planta?
Es el conjunto de elementos que relacionados entre sí se desean modificar para obtener una magnitud determinada conforme al punto de operación del set point
Es el conjunto de elementos que relacionados entre sí se desean modificar para obtener un cambio determinado conforme al punto de seleccionado del set point
Es el conjunto de elementos que relacionados entre sí se desean controlar para obtener una magnitud determinada conforme al punto de operación del set point
Es el conjunto de elementos que relacionados entre sí se desean controlar para obtener un cambio determinado conforme al punto de seleccionado del set point
A un circuito con un capacitor en paralelo con una fuente 120Cos(2πf), se le realiza un barrido de frecuencia desde 10 Hz a 100THz. El comportamiento del capacitor es:
A bajas frecuencias se comporta como un corto y en alta frecuencia como un circuito abierto.
A bajas frecuencias se comporta como un circuito abierto y en alta frecuencia como un corto circuito.
A bajas frecuencias se comporta como un corto y en alta frecuencia también.
A bajas frecuencias se comporta como un circuito abierto y en alta frecuencia también.
El valor verdadero es
Es el menor incremento que un instrumento es capaz de detectar y mostrar.
Al medir no es el valor real de esa magnitud sino una versión lo más aproximada posible.
Es la diferencia de valor entre el resultado obtenido y el valor verdadero del mensurando
Es el valor mínimo al cual el instrumento responde, indicando un cambio en la variable de medición.
¿Qué es un transductor?
Un dispositivo que convierte una señal física en una señal eléctrica.
Un dispositivo que amplifica señales eléctricas.
Un dispositivo que mide la temperatura.
Un dispositivo que controla el flujo de líquidos.
En el método de solución de circuitos eléctricos por mallas, las ecuaciones están expresadas en función de:
Potencia
Corriente
Voltaje
Tiempo
Cuando un circuito eléctrico se esta analizando por el teorema de superposición, la fuente de voltaje y la fuente de corriente se consideran en un primer acercamiento como:
Abierto, corto
Abierto, abierto
Corto, corto
Corto, abierto
Si una batería de 12 V de un automóvil tiene una resistencia interna de 0.1 Ω. ¿Qué voltaje debe tener el terminal para hacer que una corriente de 4 A fluya hacia el terminal positivo?
40 V
400 mV
25 mV
4 V
Si un voltímetro tiene una resistencia interna de 500 kΩ, calcúlese la corriente cuando indique 86 V.
5813,953 A
0,172 mA
43 MA
17,2 mA
Uno de los científicos que conformó el grupo de los desarrolladores del transistor fue:
Franklin Delano Roosevelt
Charles Lindbergh
William Jefferson Clinton
Walter Houser Brattain
La norma internacional que regula el uso del controlador lógico programable es:
IEC 00666.
IEC 00777.
IEC 61131.
Ninguna de las anteriores.
Bajo criterios de programación, el comando para producir un retardo en una solicitud, medición, o visualización de datos es:
delay
timeron
watchdog
microtiempos
No es una característica del protocolo I2C:
Permite conexiones maestro - esclavo
Permite conexiones SDA-SCL
Permite la comunicación con un flanco alto
Permite la comunicación con un flanco bajo
El comando de la plataforma Blynk con el cual se asigna un entorno virtual es:
Blinkvirtualwrite();
Blynkvirtualread();
Blink.virtualread ();
Blynk.virtualWrite ();
El rodamiento de referencia 6205 permite alojar un eje de diámetro:
1 Pulgada
25 mm
2 cm
7/8 Pulgada
¿Cuál de los siguientes dispositivos se utiliza para medir el flujo de un líquido?
Pirómetro.
Barómetro.
Caudalímetro.
Higrómetro.
¿Qué tipo de sensor se utiliza comúnmente para medir la temperatura?
Termopar.
Manómetro.
Tacómetro.
Acelerómetro.
¿Qué es un sistema SCADA?
Un tipo de sensor de presión.
Un sistema de control y adquisición de datos.
Un dispositivo de medición de temperatura.
Un convertidor de señales.
Los bloques que conforman la bucla típica del sistema de control son:
Controlador, Actuador, Planta, Sensor/Acondicionador.
Controlador, Actuador, Perturbación, Referencia.
Actuador, Planta, Referencia, Sensor/Acondicionador.
Realimentación, Perturbación, Punto de suma, Planta
La longitud de onda de una señal cuya frecuencia es de 250 kHz, es de:
1200 m.
12 m.
12000 m.
120 m
¿Qué organización asigna frecuencias para la propagación de ondas de radio en el espacio libre en Estados Unidos?
Comisión Federal de Comunicaciones (FCC).
Instituto Nacional de Radio y Televisión (INRAVISION).
Ministerio de Tecnologías de la Información y Comunicaciones (MINTIC).
Radio Televisión Interamericana (RTI).
¿Cuál es la principal ventaja de utilizar un PLC en lugar de un sistema de control basado en relés?
Menor costo inicial
Mayor flexibilidad y facilidad de programación
Mayor consumo de energía
Mayor tamaño físico
¿Qué tipo de memoria se utiliza comúnmente en los PLC para almacenar programas de control?
RAM
ROM
EEPROM
Flash
Cuando un diodo está polarizado en directa y el voltaje de polarización se incrementa, la corriente de polarización en directa:
Se incrementa
Se reduce
No cambia
Oscila
Para una interpretación correcta en ingeniería de los circuitos eléctricos se emplea el sistema internacional de unidades, bajo la clasificación de unidades, ¿cuál de las siguientes no hace parte de las fundamentales?:
Corriente eléctrica
Temperatura termodinámica
Tiempo
Velocidad
Cuando dos cargas eléctricas interaccionan con polaridades diferentes:
Se produce repulsión en función del reposo
Se produce atracción en función del movimiento
Se produce repulsión en función del movimiento
Se produce atracción en función del reposo
El voltaje se comprende como:
La masa que se requiere para impulsar una carga eléctrica de un punto a otro
El tiempo que se requiere para impulsar una carga eléctrica de un punto a otro
El trabajo que se requiere para impulsar una carga eléctrica de un punto a otro
La temperatura que se requiere para impulsar una carga eléctrica de un punto a otro
Si una resistencia presenta una tolerancia del 10%, el color de la última banda es:
Marrón
Plata
Blanca
Rojo
¿Cuál es la principal diferencia entre un PLC y un microcontrolador?
Los PLCs son más pequeños que los microcontroladores
Los PLCs están diseñados para entornos industriales y son más robustos
Los microcontroladores tienen más memoria que los PLCs
Los microcontroladores son más caros que los PLCs
Nivel 1 - Descriptivo
Nivel 2 - Tecnológico
Nivel 3 - Operativo
No es GRAFCET
Si el costo de la potencia eléctrica es de 40 pesos por kilovatio-hora. ¿Cuál es el costo de usar bombillos de 12,5 Wh durante 4 horas?
2 pesos
20 pesos
0,2 pesos
10 pesos
En un diagrama Ladder, ¿qué función realiza una bobina SET?
Activa una salida solo mientras la condición de entrada es verdadera.
Desactiva una salida cuando la condición de entrada es falsa.
Mantiene una salida activada hasta que una bobina RESET correspondiente la desactive.
Alterna el estado de una salida cada vez que la condición de entrada cambia.
¿Cuál es la principal ventaja de usar fasores en el análisis de circuitos AC?
Aumenta la frecuencia de la corriente.
Simplifica los cálculos al convertir funciones sinusoidales en números complejos.
Reduce la resistencia en el circuito.
Incrementa la potencia del circuito.
En una señal de tipo V(t) = ACOS (𝜔t + 𝜑) + 𝛼, existen parámetros descriptivos, los cuales son los siguientes:
Tiempo, Omega, alfa, amplitud, corrimiento, frecuencia
Amplitud, frecuencia angular, fase, tiempo, Corrimiento
Corrimiento, amplitud, frecuencia, tiempo, phi, Seno
Fase, frecuencia, corrimiento, tiempo, amplitud
Las impedancias de un circuito están en serie y son (89 + 15j) y (8 + 40j), por lo tanto, ¿la impedancia total del circuito es?
(81 + 25j)
(97 + 25j)
(97 + 55j)
(81 + 55j)
Dentro de un ecosistema general IOT, el parámetro que no hace parte es:
Conectividad
Hardware
Criterios de usuario
Acoplamiento de datos
La capa de aplicación bajo el modelo OSI, se caracteriza por:
Permitir la transferencia de datos
Permitir el agrupamiento de datos
Permitir el acceso de información por interfaz
Permitir el acceso a las fallas de transmision
El convertidor digital análogo de la placa de desarrollo ESP32, tiene una resolución de:
8 bits
10 bits
14 bits
16 bits
¿El término "Shear Stress" se refiere a
Esfuerzo normal de tensión
Esfuerzo normal de corte
Esfuerzo de torsión
Esfuerzo cortante

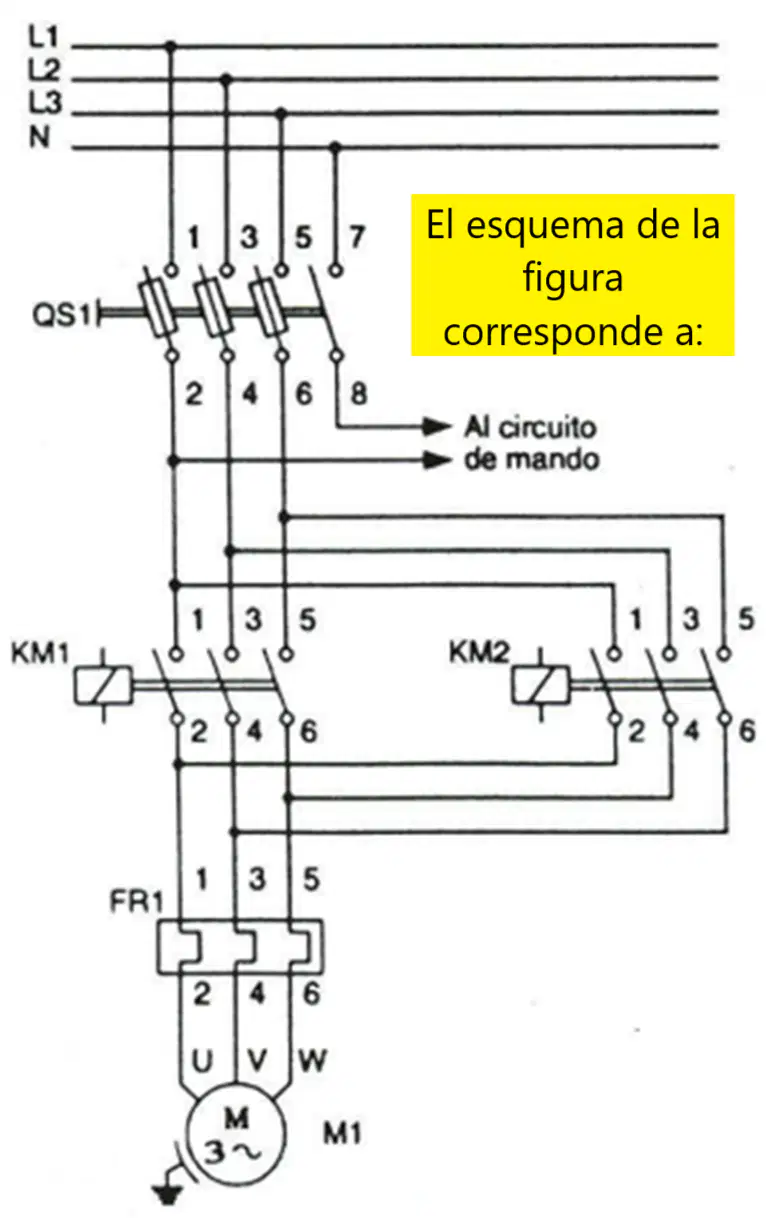

Es un esquema de fuerza de arranque directo
Es un esquema de fuerza estrella - delta
Es un esquema de fuerza de cambio de giro
Es un esquema de fuerza de cambio de velocidad
Cuando en una línea de código se emplean variables con naturaleza de caracteres se define como:
Int
Float
String
System
Una matriz de datos requiere la siguiente cantidad de ciclos for para poder acceder a las posiciones:
1
2
3
4
Una esfera metálica tiene una carga positiva de 7,5 x 1020 electrones. Su carga en coulombs es:
1,2 C
120 C
6,25 C
3 electrones
Si en un circuito serie de dos focos de igual potencia, se cambia un foco por la mitad de su potencia con la misma fuente de tensión, a la resistencia total del circuito le sucede:
Se anula
Sigue igual
Aumenta
Disminuye
En el siguiente enunciado escriba la palabra o palabras, que mejor la completen: __________ representa 1000 __________ entregados en una hora.
1 kilovatio por hora - vatios
1 kilovatio por segundo - vatios
1 vatio por minuto - vatios
1 megaohmio - milivatios
El código de operación de una instrucción te indica:
La dirección de memoria destino de la operación
La dirección de memoria origen de la operación
La identificación del operador de la instrucción
La identificación de la instrucción a operar
¿Cuál es el tamaño de la memoria de programa del PIC18F4550?
2 KB
16 KB
32 KB
64 KB
Las arquitecturas de hardware están constituidas por:
VLIW, CISC, Von Neuman, RISC, Hardvard, EPIC
RISC, CISC, VLIW, EPIC
Von Neuman, Hardvard
VLIW, CISC, RISC, EPIC
Calcule la potencia absorbida por el elemento de circuito mostrado en la figura.
P = -5 W
P = 5 W
P = -0,2 W
P = -20 W
Cuando en una estructura se requiere un recorrido por medio de la evaluación de un parámetro se emplea la sintaxis:
For ();
In range for ():
For range ;
Range ();
En el siguiente enunciado escriba la palabra o palabras, que mejor la completen: La corriente eléctrica se define como __________ en movimiento que pasan por un punto dado de un circuito.
La carga
Los electrones
Un flujo
La variable eléctrica.
Un nodo eléctrico se genera en un circuito eléctrico cuando:
En un punto se encuentran 2 elementos
En un punto se encuentran 3 elementos
En un punto se encuentran 4 elementos
En un punto no se encuentran elementos
Una variable tipo float es:
123
56,8
TRUE
"Hola mundo"
Es una característica del lenguaje de programación Java:
Emplea un JVM
Genera por sintaxis una aplicación
Interpreta luego asigna rutas
Compila luego detecta información
La diferencia entre un aislante y un semiconductor es:
Una banda prohibida más amplia entre la banda de valencia y la banda de conducción
El número de electrones libres
La estructura atómica
Respuestas a, b y c
¿Qué tipo de actuador utiliza aire comprimido para generar movimiento?
Actuador hidráulico.
Actuador neumático.
Actuador de tornillo.
Actuador de motor.
En el siguiente enunciado escriba la palabra o palabras, que mejor la completen: La corriente eléctrica se define como __________ en movimiento que pasan por un punto dado de un circuito.
La carga
Los electrones
Un flujo
La variable eléctrica.
En el siguiente enunciado escriba la palabra o palabras, que mejor la completen: Las cargas eléctricas de __________ signo se repelen y de __________ signo se atraen.
Mismo - diferente
Igual - igual cantidad
Diferente - igual cantidad
La misma cantidad de - diferente
¿Qué tipo de acople es el mostrado en la figura?
Flexionante
Cardan
Manguito
Deslizante
¿De qué idioma proviene la palabra Robot?
Checo. Robota
Polaco. Roboto
Alemán. Roboten
Italiano. Roboti
