WorksheetsDIAGRAMAS DE FASE - MECÁNICA DE MATERIALES
Total questions: 25
Worksheet time: 13mins
¿Cuál de los siguientes diagramas representa solubilidad sólida nula?
¿Cuál de los siguientes diagramas representa solubilidad sólida parcial?
¿Qué representa la línea constante en el diagrama de enfriamiento mostrado?
Temperatura de solidificación
Temperatura de fusión
Temperatura de ebullición
Temperatura de sublimación
Tipo de calor observado en la curva de enfriamiento mostrada donde la línea es constante:
Calor latente
Calor sensible
Calor específico
Ordena jerárquicamente las microestructuras de una aleación al incrementar la temperatura:
A, B, C, D, E
D, A, B, E, C
C, E, B, A, D
E, C, B, A, D
Temperatura de fusión del Hierro en condiciones NTP:
1538°C
1735°C
1452°C
1823°C
Los aceros están compuestos fundamentalmente por:
Hierro y Carbono
Hierro y Níquel
Hierro y Cromo
Hierro y Cobre
El latón es una aleación compuesta por:
Cu y Sn
Cu y Zn
Ag y Hg
Au y Al
El bronce es una aleación formada por:
Cu y Sn
Cu y Zn
Hg y Ag
Fe y C
El acero inoxidable tiene un alto contenido en:
Carbono
Cromo
Níquel
Tungsteno
¿Cuál de los siguientes diagramas de fases corresponde al sistema Hierro-Carbono?
¿Cuál de los siguientes diagramas de fases corresponde al sistema Cobre-Zinc?
La regla de Hume Rothery establece las condiciones en las cuales se puede formar una solución sólida, ¿Cuál de las siguientes es incorrecta?
El radio atómico de los elementos constituyentes debe ser igual
La estructura cristalina de los elementos constituyentes debe ser igual
La valencia de los elementos constituyentes debe ser igual
La electronegatividad de los elementos constituyentes debe ser igual
Es la transformación en la que una solución sólida pasa de una estructura sólida a otra estructura sólida debido al cambio de temperatura:
Eutéctica
Eutectóide
Peritéctica
Hipoeutéctica
Hipereutéctica
Es la transformación en una solución sólida, en donde se tienen un líquido y un sólido al enfriarse forman otra estructura sólida:
Eutéctica
Eutectóide
Peritéctica
Hipoeutéctica
Hipereutéctica
Representa la temperatura más baja de fusión que pueden tener dos componentes y que forma una super retícula o microestructura aleante única:
Punto eutéctoide
Punto peritéctico
Punto eutéctico
Solvus
Porción homogénea de un sistema que tienen características físicas y químicas uniformes
Fase
Sistema
Estado de agregación
Microestructura

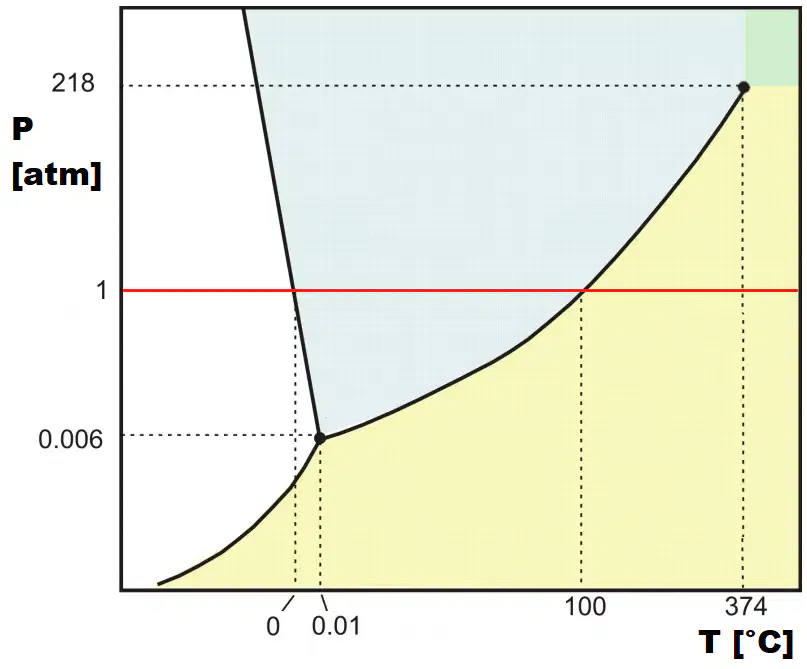

Calcula los grados de libertad según el diagrama del agua a 0°C y 0.006 atm:
0
1
2
3
Calcula los grados de libertad según el diagrama del agua a 100°C y 1 atm:
0
1
2
3
Según el diagrama de fases del Pb-Sn ¿Cuántos grados de libertad habría en la aleación 10%Sn y 200°C?
(F+L=C+1)
0
1
2
3
¿Cuántos grados de libertad hay en el punto eutéctico?
0
1
2
3
Se le llama así a la región que se localiza a la izquierda del punto eutéctico:
Hipoeutéctica
Hipereutéctica
Eutectóide
Peritéctica

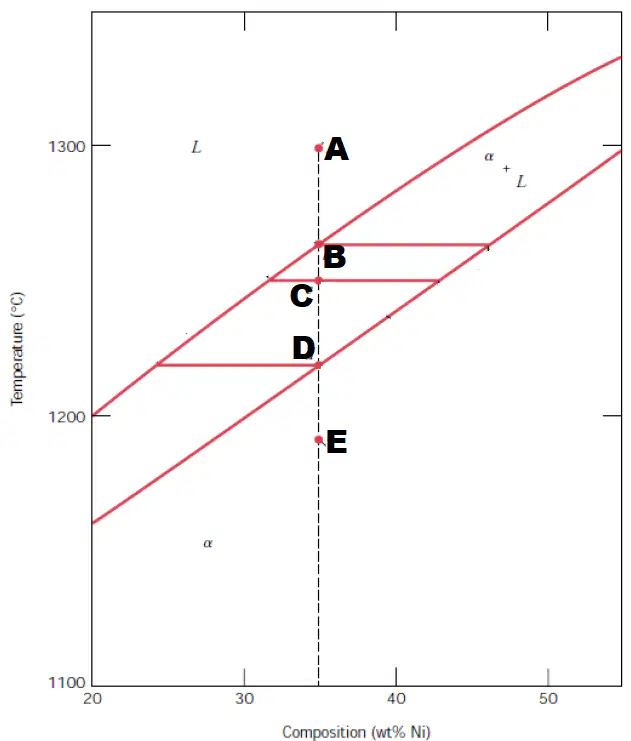

Según el diagrama de Cobre-Níquel, ¿Qué microestructura corresponde al punto D?
Según el diagrama de fases mostrado, determina la composición de la solución en el estado líquido a 600°C:
25% de B en A
85% de A en B
50% A - 50% B
15% de A en B
75% de B en A
Calcula la masa de liquido y de sólido que se tiene a la composición 50%A y 50%B a 600°C
m sol = 58.33%
m liq = 41.66%
m sol = 25%
m liq = 75%
m sol = 15%
m liq = 85%
m sol = 41.66%
m liq = 53.33%
