WorksheetsASESMEN SUMATIF KOMPETENSI KEAHLIAN TKR
Total questions: 25
Worksheet time: 1hrs 11mins
Dari data pengukuran berat jenis cairan elektrolit baterai didapat hasil sbb. Dari hasil pengukuran di atas dapat disimpulkan bahwa kondisi baterai ....
Kosong
Isi setengah
Isi seperempat
Isi tiga perempat
Penuh

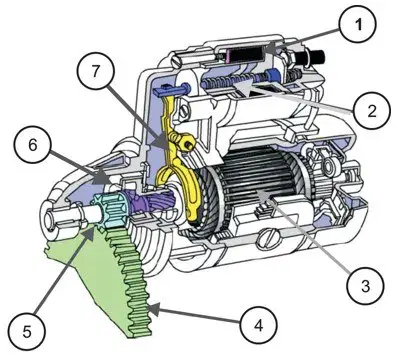

Berdasarkan gambar di bawah ini, urutan komponen motor starter tipe bendik/ konvensional yang ditunjukkan oleh nomor 3, 5, 6 & 7 adalah ....
pinion gear, armature, clutch starter & shift/drive lever
armature, pinion gear, clutch starter & shift/drive lever
brush, clutch starter, pinion gear & shift/drive lever
clutch starter, armature, pinion gear & shift/drive lever
shift/drive lever, pinion gear, clutch starter & armature
Sebuah komponen pada sistem pendingin yang berfungsi untuk mengatur sirkulasi fluida berdasarkan suhu dinamakan...
Tutup radiator
Water Jacket
Radiator tester
Thermostat
Tube
Pada mesin bensin seringkali timbul permasalahan yaitu air pendingin yang ada di reservoir tank tidak kembali ke radiator meskipun jumlah air di radiator kurang. Kondisi tersebut dapat disebabkan ....
Tanki bawah radiator kotor
Putaran kipas pendingin terlalu lambat
Katup tekan pada tutup radiator tidak bekerja
Tanki atas radiator kotor
Katup vakum pada tutup radiator tidak bekerja
Pada mesin bensin seringkali timbul permasalahan yaitu jumlah air pendingin cepat berkurang. Berikut ini yang bukan merupakan penyebab berkurangnya jumlah air pendingin adalah ....
Thermostat rusak
seal pompa air bocor
Bagian dari radiator yang berfungsi untuk menampung kelebihan air dari radiator pada saat terjadi pemuaian air didalam radiator, dan mengembalikan air ke radiator pada saat tekanan didalam radiator turun adalah .....
Tangki reservoir
Pada gambar di bawah, nama komponen yang ditunjukkan pada nomor 4 – 2 - 5 adalah ….
lower tank – radiator cap – upper tank
upper house – radiator cap – lower house
upper house – upper tank – lower house
upper tank – radiator cap – lower tank
lower house – radiator cap – upper hous
Dalam pemeriksaan kualitas oli mesin, diperoleh warna oli mesin putih susu. hal tersebut diakibatkan oleh......
sistem pelumasan juga dapat mengalami gangguan berupa tekanan minyak pelumas yang rendah hal ini dibabkan oleh hal -hal berikut, kecuali . . .
komponen gigi gigi penggerak minyak pelumas mengalami kerusakan
Yang bukan merupakan fungsi pelumas adalah.....
Fungsi perapat
sebagai penggesek
Fungsi alternator pada sistem pengisian adalah …..
Lampu pengisian akan menyala pada saat kerja sistem pengisian kondisi.....
kunci kontak ON mesin mati
kecepatan rendak ke kecepatan sedang
kecepatan sedang ke kecepatan tinggi
kecepatan rendah
kecepatan sedang
Hal apa saja yang dilakukan di kendaraan pada saat service berkala mencapai 20.000 KM….
Penggantian oli mesin, penggantian oli, pembersihan throttle body
Pengecekan dan pembersihan dari rem di keempat roda, penggantian oli mesin dan oli transmisi
Pembersihan saringan udara, pengecekan rem pada semua roda, pengecekan dan penyetelan klep, pembersihan throttle body, kalibrasi idle, penggantian filter AC
Penggantian oli mesin kendaraan dan pengecekan baut kolong, fluida dan minyak-miyak, air radiator, suspensi
Mengganti kabel busi, busi, filter bahan bakar, dan penyetelan sensor oksigen pada mobil, membersihkan injektor, membersihkan karburator, memakai cairan pembersih pada sistem bahan bakar
Sebutkan nama – nama komponen yang ditunjuk oleh anak panah…
Bearing, brake shoe, splash shield
Bolt, torque plate, bleeder plug
Piston caliper, whell studs, disc
Disc, brake shoe, caliper
Disk, brake pad, caliper
Alat berikut digunakan untuk……
Memeriksa kebocoran bahan bakar
Memeriksa kebocoran oli mesin
Memeriksa kebocoran radiator
Memeriksa kebocoran kompresi
Memeriksa kebocoran oli transmisi
Gambar dibawah adalah komponen rem tromol. Komponen yang digunakan untuk melakukan penyetelan celah (kerenggangan) sepatu rem adalah …..
Komponen nomor 5
Komponen nomor 6
Komponen nomor 9
Komponen nomor 10
Komponen nomor 11
Iwan melakukan pemeriksaan sistem pendingin pada kendaraan yang di servis, setelah memeriksa kondisi air pendingin ditemukan kondisi seperti pada gambar.
Berdasarkan hasil disamping kemukakan langkah-langkah dalam mengatasi kondisi tersebut!

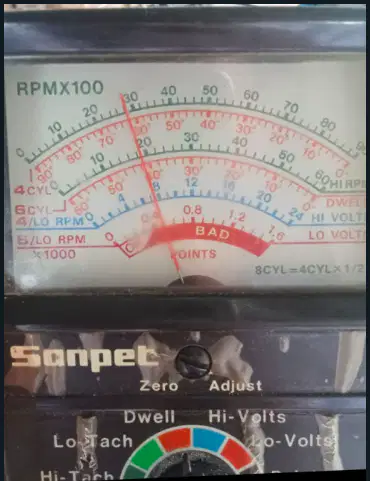

Alvin melakukan servis sistem pengapian mesin bensin konvensional kijang 7K 4 silinder, saat melakukan pemeriksaan sudut dwell menggunakan dwell tester di dapat hasil seperti gambar...
Berdasarkan hasil pengukuran di atas jelaskan langkah apa yang harus dilakukan oleh Alvin!
Pada alternator yang menghasilkan arus listrik bolak-balik adalah …..
rotor
regulator
rectifier
stator coil
brush
Pengaturan output alternator dilakukan oleh …..
alternator
Tegangan pengisian yang terlalu rendah pada sistem pengisian dapat disebabkan oleh ....
Belt keras atau kendor
Sebutkan komponen-komponen sistem pendingin air pada kendaraan!
jelaskan fungsi komponen sistem pengisian berikut:
a. alternator
b. regulator
Berikut adalah penyebab motor starter tidak bisa berputar lembut dan kuat adalah, kecuali ....
Fungsi pinion gear pada system starter adalah untuk ....
menghubungkan motor dengan flywheel
mengaktifkan solenoid starter
merubah energy listrik menjadi gerak putar
merubah energy listrik menjadi gaya magnet
sumber energy listrik
