WorksheetsKhí nén bay phòng
Total questions: 24
Worksheet time: 12mins
Cho một bơm dầu kiểu trục vít có số vòng quay trên một phút n=15 [vòng phút), thể tích đầu trên một vòng quay VI-15000 [cm³/vòng), lưu lượng của bơm q-180 (lít/phút) Tính toán hiệu suất của động cơ ην
A,75.0%
B ,78.0%
C,80.0%
D,88.9%
Cho một bơm dầu kiểu pittông có số vòng quay trên một phút n-10 [vòng/phút), lưu lượng của bơm là 250 (lít/phút), hiệu suất của động cơ là n v =97%. Tỉnh toán lượng thể tích dầu tài đi trên một vòng quay của động cơ?
[<>] 17500 [cm/vòng]
[<>] 18785 cm3/vòng]
[<>] 20989 (cm²/vòng]
[<>] 25774 [cm3/vòng]
Cho một bơm dầu có thể tích dầu tái đi trên một vòng quay VI=20.000 [cm³/vòng), hiệu suất của động cơ là qv=90.0%, lưu lượng của bơm là 270 [lít/phút]. Tính toán số vòng quay của động cơ n?
A,9
B,10
C,12
D,15
Trong các bộ phận sau của hệ thống phân phối khí nén bộ phận nào có tổn hao áp suất cao nhất?
[<$>] Đường ống chính
[<$>] Ông nổi
[<$>] Thiết bị xử lý, bình ngưng tụ
[<$>] Bộ lọc tinh
Ký hiệu như hình vẽ sau là gì ?
Van tràn
Van giảm áp
Van tiết lưu
Van an toàn
Ký hiệu này làn van gì ?
[<>] van đảo chiều 4/3 (van diều khiển hướng 4/3) có vị trí trung gian là 4 cửa bị chặn
[<$>] van đảo chiều 4/3 (van điều khiển hướng 4/3) ở vị trí trung gian cửa A thông cửa P
[<>] van đào chiều 3/4 (van điều khiển hướng 3/4) ở vị trí trung gian cửa A thông cửa P
van đảo chiều 4/3 (van diều khiển hướng 4/3) có vị trí trung gian là 4 cửa bị chặn
Ký hiệu này là van gì ?
Van đảo chiều (điều khiển hướng 4/2 điều khiển bằng tay gạt, phục hồi lò xo, có vị trí ban đầu P thông A và B thông T.
Van đảo chiều (điều khiển hướng 4/2 điều khiển bằng tay gạt, phục hồi lò xo, có vị trí ban đầu P thông B và A thông T.
Van đào chiều (điều khiển hướng 2/4 điều khiển bằng tay gạt, phục hồi lò xo, có vị trí ban dầu P thông A và B thông T.
Van đào chiều (điều khiển hướng 2/4 điều khiển bằng tay gạt, phục hồi lò xo, có vị trí ban dầu P thông B và A thông T.
Van đảo chiều 5/2
Van an toàn
Van tỷ lệ
Van đảo chiều 4/2
Van gì đây ?
Van tràn
Van tiết lưu
Van đảo chiều
Van tiết lưu thay đổi được lưu lượng
Đố biết van gì đây ?
Van một chiều có điều khiển lực chặn bằng lò xo
Van một chiều không có lực chặn
] Van tiết lưu một chiều không có lực chặn
Van tiết lưu một chiều có điều khiển lực chặn bằng lò xo
Biết cái này để làm gì không ?
Lắp bộ lọc ở đường hút
Lắp bộ lọc ở đường nén
Lắp bộ lọc ở đường xả
Kiểu khác
Đoán xem lắp gì ?
Lắp bộ lọc ở đường hút
Lắp bộ lọc ở đường nén
Lắp bộ lọc ở đường xả
Kiểu khác
Vẫn là lắp gì ?
Lắp bộ lọc ở đường hút
Lắp bộ lọc ở đường nén
Lắp bộ lọc ở đường xả
Kiểu khác
Không biết hỏi gì !
Van tác động khóa lẫn
Van đảo chiều kép
Van tiết lưu
Van đảo chiều
Khi cuộn hút 1Y1 tác động liên tục, xi lanh 1A1 sẽ hoạt động như thế nào
Xi lanh 1A1 chuyển động tiến ra vị trí S2 rồi dừng lại
Xi lanh 1A1 chuyển động tiến ra vị trí S2 rồi quay về vị trí ban đầu S1
] Xi lanh 1A1 đứng yên
Xi lanh 1A1 chuyển động lặp lại theo quy trình tiến ra vị trí S2 rồi quay về vị trí ban đầu S1
Khí cuộn hút 1Y2 tác động liên tục, xi lanh 1A1 sẽ hoạt động như thế nào?
Xi lanh IAI chuyển động tiến ra vị trí s2 rồi dừng lại
Xi lanh IAI chuyển động tiến ra vị trị S2 rồi quay về vị trí ban đầu S1
Xi lanh 1AI đứng yên
Xi lanh 1A1 chuyển động lập lại theo quy trình tiến ra vị trí S2 rồi quay về vị trí ban đầu S1
Khi nào thì xi lanh 1A1 sẽ chuyển động tiến ra vị trí S2
Cả 2 nút nhấn ở van 1 và van 2 đều được nhấn
] Nhấn nút ở van 1, không nhấn nút ở van 2
] Nhấn nút ở van 2, không nhấn nút ở van 1
Không nhấn nút ở cả 2 van.
Chọn cái nào đúng nhất để XLanh A1 cdong đến vtri S2 nhé !
Cả 2 nút nhấn ở van 1 và van 2 đều được nhấn
Nhấn nút ở van 1 hoặc van 2
Nhấn nút ở van 1 or van 2 or nhấn tất cả 2 van
Lười nên không nhấn nút ở cả 2 van
Khi nhấn nút S một lần thì kết quả hoạt động của 2 xi lanh sẽ là
Xi lanh 1A1 chuyển động tiến ra vị trí S2, xi lanh 1A2 chuyển động lùi về vị trí S3
Xi lanh 1A1 chuyển động tiến ra vị trí S2, xi lanh 1A2 đứng yên
Xi lanh 1A1 đứng yên, xi lanh 1A2 chuyển động tiến ra vị trí S4
Xi lanh 1A1 chuyển động tiến ra vị trí S2, xi lanh 1A2 chuyển động tiến ra vị trí S4
Xlanh 1A1 sẽ di chuyển tới cữ chặn 1B2 khi :
Nhấn vào cữ chặn 1B1
Nhấn vào cữ chặn 1B2
Nhấn vào nút nhấn 1S1
Nhấn vào nút nhấn 1S1 và cữ chặn 1B1
Khi hệ thống được cấp điện-khí , cho biết hoạt động của xlanh 1A1
Xlanh 1A1 chuyển động lặp lại liên tục trong đoạn A0-A1
Xlanh 1A1 tiến re vtri A1 r dừng
Xlanh 1A1 tiến ra vtri A1 r quay về vtru A0 thì dừng
Xlanh 1A1 đứng yên
Giả định áp suất của nguồn khí lớn
Khi tác động vào nút nhấn 1S1 rồi thả tay ra , xlanh 1A1 sẽ hoạt động ntn ?
Xlanh 1A1 sẽ đứng yên
Xlanh 1A1 sẽ di chuyển tiến tới cuối hành trình rồi kùi về vtri ban đầu
Xlanh 1A1 sẽ di chuyển tiến tới cuối hành trình và giữ vtri đó
Xlanh 1A1 sẽ di chuyển di chuyển lặp lại tịnh tiến ltuc

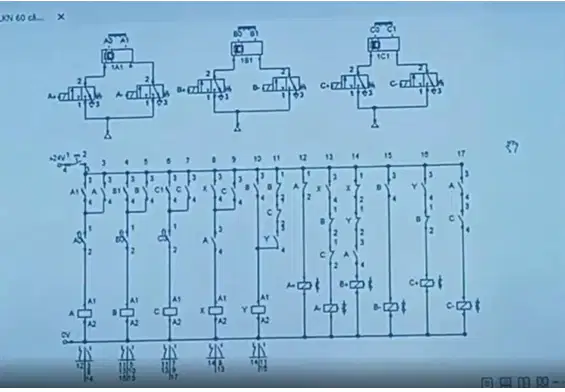

Quy ước A+ và A- là hành trình xlanh A duỗi ra và thu về giữa 2 vtri A0 và A1 , B+ và B- là hành trình xlanh B duỗi ra và thu về giữa 2 vtri B0 và B1 , C+ và C- là hành trình xlanh C duỗi ra và thu về giữa 2 vtri C0 và C1
Khi nút nhấn trên mạch điện đk đc nhấn , hthong sẽ hdong theo hành trình :
A+A-B+C+B-C-
A+B+B+A-C+C-
A-B+A+B-C+C-
A+B+B-C+C-A-
