WorksheetsÔN TẬP GK2 CÔNG NGHỆ 10
Total questions: 43
Worksheet time: 55mins
Hình chiếu trục đo là hình biểu diễn:
3 chiều xây dựng bằng phép chiếu vuông góc
2 chiều xây dựng bằng phép chiếu xuyên tâm
2 chiều xây dựng bằng phép chiếu song song
3 chiều xây dựng bằng phép chiếu song song
Số đo các góc trục đo ở hình chiếu trục đo vuông góc đều:
x’O’y’ = y’O’z’= z’O’x’ = 120°
x’O’z’ = 90°; y’O’x’= z’O’y’ = 135°
x’O’y’ = y’O’z’= z’O’x’ = 135°
x’O’z’ = 90°; y’O’x’= z’O’y’ = 120°
Số đo các góc trục đo ở hình chiếu trục đo xiên góc cân:
x’O’y’ = y’O’z’= z’O’x’ = 120°
x’O’z’ = 90°; y’O’x’= z’O’y’ = 135°
x’O’y’ = y’O’z’= z’O’x’ = 135°
x’O’z’ = 90°; y’O’x’= z’O’y’ = 120°
Hệ số biến dạng ở hình chiếu trục đo vuông góc đều:
p = q = r = 1.
p = r = 1, q = 0.5
p = q = r = 0.5.
p = r = 0.5, q = 1
Hệ số biến dạng ở hình chiếu trục đo xiên góc cân:
p = q = r = 1.
p = r = 1, q = 0.5
p = q = r = 0.5.
p = r = 0.5, q = 1
Tên gọi của hình biểu diễn bên là:
hình chiếu trục đo vuông góc đều
hình chiếu trục đo xiên góc cân
hình chiếu vuông góc
hình chiếu phối cảnh
Tên gọi của hình biểu diễn bên là:
hình chiếu trục đo vuông góc đều
hình chiếu trục đo xiên góc cân
hình chiếu vuông góc
hình chiếu phối cảnh
Hình chiếu phối cảnh là hình biểu diễn được xây dựng bằng phép chiếu:
song song
vuông góc
xuyên tâm
song song và vuông góc
Trên hình chiếu phối cảnh, các đường thẳng song song trong thực tế sẽ:
song song với nhau
gặp nhau tại 1 điểm
vuông góc với nhau
gặp nhau tại 2 điểm
Dựa vào số điểm tụ, thường dùng loại hình chiếu phối cảnh nào sau đây?
Hình chiếu phối cảnh 1 điểm tụ
Hình chiếu phối cảnh 2 điểm tụ
Hình chiếu phối cảnh 2 điểm tụ và 3 điểm tụ
Hình chiếu phối cảnh 1 điểm tụ và 2 điểm tụ
Đặc điểm của hình chiếu phối cảnh là:
cho biết chính xác kích thước của vật thể.
đặt bên cạnh các hình chiếu trục đo để biểu diễn vật thể.
xác định được đường chân trời
tạo cho người xem cảm giác về khoảng cách xa gần.
Khái niệm “Hình chiếu phối cảnh 2 điểm tụ nhận được khi mặt tranh.....với 1 mặt nào đó của vật thể”. Từ còn thiếu trong dấu “...” là gì?
Song song
Vuông góc
Không vuông góc
Không song song
Hình chiếu phối cảnh có ứng dụng gì trong thực tế?
Đặt bên cạnh các hình chiếu vuông góc để biểu diễn vật thể có kích thước lớn
Đặt bên cạnh các hình chiếu vuông góc để biểu diễn vật thể có kích thước nhỏ
Đặt bên cạnh các hình chiếu trục đo để biểu diễn vật thể có kích thước lớn
Đặt bên cạnh các hình chiếu trục đo để biểu diễn vật thể có kích thước đủ nhỏ
Tên gọi của hình biểu diễn bên là:
hình chiếu trục đo vuông góc đều
hình chiếu trục đo xiên góc cân
hình chiếu phối cảnh 1 điểm tụ
hình chiếu phối cảnh 2 điểm tụ
Tên gọi của hình biểu diễn bên là:
hình chiếu trục đo vuông góc đều
hình chiếu trục đo xiên góc cân
hình chiếu phối cảnh 1 điểm tụ
hình chiếu phối cảnh 2 điểm tụ
Ren dùng để:
ghép nối các chi tiết máy với nhau và dùng để truyền chuyển động.
ghép nối các chi tiết máy với nhau và tăng năng suất lao động.
giảm sức người lao động và dùng để truyền chuyển động.
tăng năng suất lao động và dùng để truyền chuyển động.
Ren trên chi tiết bên là:
Ren lỗ (ren trong)
Ren lỗ (ren ngoài)
Ren trục (ren trong)
Ren trục (ren ngoài)
Ren trên chi tiết bên là:
Ren lỗ (ren trong)
Ren lỗ (ren ngoài)
Ren trục (ren trong)
Ren trục (ren ngoài)
Đối với ren nhìn thấy, đường đỉnh ren vẽ bằng nét gì?
Nét liền đậm
Nét liền mảnh
Nét đứt mảnh
Nét gạch chấm mảnh
Hình bên biểu diễn:
Ren trong, loại ren hệ mét
Ren trong, loại ren thang
Ren ngoài, loại ren vuông
Ren ngoài, loại ren hệ mét
Hình nào ở bên thể hiện ren dùng để truyền động?
Hình a, c
Hình a, b
Hình b, c
Hình c
Kí hiệu M20x2 LH thể hiện:
Ren hệ mét, đường kính ren 20mm, bước ren 2mm, ren trái.
Ren hệ mét, chiều dài ren 20mm, bước ren 2mm, ren trái.
Ren hình thang, đường kính ren 20mm, bước ren 2mm.
Ren tam giác, đường kính ren 20mm, bước ren 2mm
Kí hiệu Tr14x1 thể hiện:
Ren hệ mét, đường kính ren 14mm, bước ren 1mm, ren trái.
Ren hình thang, chiều dài ren 14mm, bước ren 1mm, ren trái.
Ren hình thang, đường kính ren 14mm, bước ren 1mm.
Ren tam giác, đường kính ren 14mm, bước ren 1mm.
Ren trục và ren lỗ lắp được với nhau khi nào?
Đường kính ren giống nhau.
Dạng ren và đường kính ren như nhau.
Dạng ren, đường kính ren, bước ren, hướng xoắn như nhau.
Đường kính ren, bước ren, hướng xoắn như nhau.
Bản vẽ cơ khí bao gồm:
Bản vẽ chi tiết và bản vẽ lắp.
Bản vẽ chi tiết và bản vẽ tổng thể.
Bản vẽ chi tiết, bản vẽ lắp và bản vẽ tổng thể.
Bản vẽ chi tiết, bản vẽ lắp và bản vẽ tổng thể và bảng kê.
Nội dung của bản vẽ chi tiết bao gồm:
các hình biểu diễn và kích thước của vật thể.
các hình biểu diễn, kích thước và yêu cầu kĩ thuật.
các hình biểu diễn, kích thước, yêu cầu kĩ thuật và khung tên.
các hình biểu diễn, kích thước, yêu cầu kĩ thuật, khung tên và bảng kê.
Nội dung của bản vẽ lắp bao gồm:
các hình biểu diễn và kích thước của vật thể.
các hình biểu diễn, kích thước và yêu cầu kĩ thuật.
các hình biểu diễn, kích thước, yêu cầu kĩ thuật và khung tên.
các hình biểu diễn, kích thước, bảng kê và khung tên.
Đọc nội dung khung tên của bản vẽ chi tiết để xác định:
tên gọi và vật liệu của chi tiết.
tên gọi và yêu cầu kĩ thuật của chi tiết.
kích thước của chi tiết.
hình dạng của chi tiết.
Đọc hình biểu diễn trên bản vẽ chi tiết để xác định:
tên gọi và vật liệu của chi tiết.
tên gọi và yêu cầu kĩ thuật của chi tiết.
kích thước của chi tiết.
hình dạng của chi tiết.
Đọc hình biểu diễn trên bản vẽ lắp để xác định:
tên gọi và vật liệu của chi tiết.
tên gọi và yêu cầu kĩ thuật của chi tiết.
kích thước của chi tiết.
hình dạng và quan hệ lắp ghép giữa các chi tiết.
Bản vẽ xây dựng là bản vẽ mô tả:
hình dạng, kích thước và cấu tạo của các ngôi nhà.
cấu trúc không gian của ngôi nhà.
cấu trúc không gian của công trình xây dựng.
hình dạng, kích thước và cấu tạo các công trình xây dựng.
Một trong các bản vẽ cơ bản của hồ sơ kiến trúc là:
bản vẽ thiết kế phương án.
bản vẽ mặt bằng tổng thể.
bản vẽ về điện.
bản vẽ cấp nước.
Các hình biểu diễn chính của ngôi nhà gồm:
mặt bằng và mặt cắt.
mặt bằng tổng thể, mặt đứng, mặt cắt.
mặt bằng, mặt đứng, mặt cắt.
mặt đứng, mặt cắt, hình chiếu.
Kí hiệu bên là:
cửa kép 2 cánh.
cửa đơn 1 cánh.
cửa sổ kép cố định.
cửa lùa.
Kí hiệu bên là:
bếp nấu.
chậu rửa.
giường đơn.
bàn ăn.
Chọn các đáp án đúng:
Đây là bản vẽ chi tiết.
Bản vẽ gồm hình cắt đứng và hình chiếu bằng.
kích thước chiều dài của vật là 10mm.
Chi tiết này có ren M8x1 để lắp vào trục có ren đường kính 10mm.
Chọn các đáp án đúng:
Đây là bản vẽ lắp.
Bản vẽ gồm hình cắt đứng và hình chiếu bằng.
kích thước chiều dài của vật là 150mm.
Bộ giá đỡ có 4 vít M10x30
Chọn các đáp án đúng:
Đây là bản vẽ mặt bằng của ngôi nhà.
Nhà có 1 phòng khách, 4 cửa đơn 2 cánh.
Nhà có 1 tầng.
Để xác định chiều cao phải vẽ bản vẽ mặt cắt.

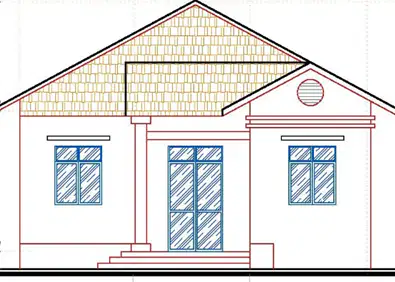

Chọn các đáp án đúng:
Đây là bản vẽ mặt bằng của ngôi nhà.
Nhà có 1 phòng khách, 4 cửa đơn 2 cánh.
Nhà có 1 tầng.
Bản vẽ này thể hiện sự cân đối, vẻ đẹp bên ngoài của ngôi nhà.
4 bước đầu để vẽ hình chiếu phối cảnh 1 điểm tụ là:
(a)
Các bước lập bản vẽ chi tiết:
(a)
Vẽ tiếp để hoàn thành hình chiếu trục đo từ 3 hình chiếu sau: ( các nd ở dưới là hướng dẫn và đáp án)
B1: Vẽ các đường song song O'ý
B2: Xác định chiều rộng, nối các đường vừa vẽ theo hình chiếu đứng
B3: Vẽ nửa e lip, tô đậm hình
Hình bên biểu diễn:
Cửa đi đơn 1 cánh
Cửa kép 1 cánh
Chậu rửa
Cửa cuốn
