KIẾN TRÚC MÁY TÍNH - BÀI 7

Total questions: 30

Worksheet time: 11mins

Name

Class

Date

Với chuẩn truyền tin nối tiếp, dữ liệu truyền đi trên đường truyền theo cách:

Truyền đồng thời 8 bit trên 8 dây dẫn

Truyền đồng thời 5 bit trên 5 dây dẫn

Truyền theo từng bit trên một dây dẫn

Truyền đồng thời các bit 0 trước, bit 1 sau trên 1 dây dẫn

Đâu là tốc độ truyền KHÔNG hợp lệ trong truyền thông nối tiếp không đồng bộ theo chuẩn RS232?

3800

2400

9600

115200

Chân nào của cổng COM dùng để nhận và truyền tín hiệu dữ liệu?

CTS và RI

RST và CTS

GND và RTS

RXD và TXD

Biết rằng cổng nối tiếp nhận được một khung truyền trong chế độ truyền không đồng bộ là dãy nhị phân có dạng 00101111011 và không có lỗi xảy ra trong quá trình truyền, sử dụng 8 bit dữ liệu, 1 bit stop, có kiểm tra chẵn lẻ. Hãy cho biết cổng nối tiếp sử dụng chế độ kiểm tra lỗi nào?

Không sử dụng kiểm tra chẵn lẻ

Kết hợp đồng thời cả chẵn và lẻ

Kiểm tra kiểu lẻ

Kiểm tra kiểu chẵn

Biết rằng cổng nối tiếp nhận được một khung truyền trong chế độ truyền không đồng bộ là dãy nhị phân có dạng 01001100001 và không có lỗi xảy ra trong quá trình truyền, sử dụng 8 bit dữ liệu, 1 bit stop, có kiểm tra chẵn lẻ. Hãy cho biết cổng nối tiếp sử dụng chế độ kiểm tra lỗi nào?

Không sử dụng kiểm tra chẵn lẻ

Kiểm tra kiểu chẵn

Kết hợp đồng thời cả kiểu chẵn và kiểu lẻ

Kiểm tra kiểu lẻ

Điền các bit nhị phân còn thiếu (bit dữ liệu và bit Parity) vào khung truyền sau để có khung truyền ký tự ‘c’ trong chế độ truyền nối tiếp không đồng bộ với 8 bit dữ liệu, kiểm tra lẻ, 1 bit stop?

Biết rằng mã ASCII của ký tự ‘c’ là 99 = (01100011)₂.

Dãy bit trong khung truyền: 0 (a) 1

1) Dãy bit cần điền:

Viết dãy nhị phân biểu diễn khung truyền dữ liệu cho ký tự ‘B’ trong chế độ truyền không đồng bộ qua cổng nối tiếp RS232 với 8 bit dữ liệu, kiểm tra kiểu chẵn, 1 bit stop?

Biết rằng mã ASCII của ký tự ‘B’ là 66 = (01000010)₂.

1) Đáp án:

(a)

Cổng LPT trong máy tính có thể được gán địa chỉ là:

3F9₁₆

3F8₁₆

2F8₁₆

278₁₆

Thiết bị giao diện song song trong máy tính (LPT) gồm các thanh ghi:

Điều khiển, tốc độ, chế độ

Điều khiển, tốc độ, dữ liệu

Điều khiển, trạng thái, dữ liệu

Điều khiển, trạng thái, chế độ

10.

Tại sao khoảng cách truyền trong truyền tin song song lại bị hạn chế so với truyền tin nối tiếp?

Do tín hiệu truyền đồng thời trên các dây dẫn nên sinh ra nhiệt lượng làm suy hao tín hiệu

Do tín hiệu truyền đồng thời trên các dây dẫn nên sinh ra từ trường làm suy hao tín hiệu

Do tốc độ truyền giới hạn

Do tốn chi phí thiết kế các đường dây song song

11.

Biết rằng địa chỉ cơ sở của cổng LPT1 trong máy tính là 0x278, địa chỉ của thanh ghi trạng thái là:

(Viết ở hệ hexa, ví dụ 0x127)

1) Địa chỉ thanh ghi trạng thái là:

(a)

12.

Biết rằng địa chỉ cơ sở của cổng LPT1 trong máy tính là 0x278, địa chỉ của thanh ghi điều khiển là:

(Viết ở hệ hexa, ví dụ: 0x127)

1) Địa chỉ thanh ghi điều khiển là:

(a)

13.

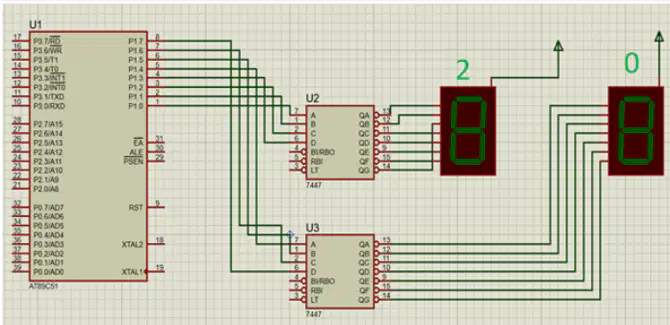

Cho sơ đồ ghép nối vi điều khiển AT89C51 với LED 7 đoạn như sau:

Để hiện thị số 20 trên 2 LED 7 thanh thì giá trị của cổng P1 là:

$20_{10}$

$20_{16}$

$10_{16}$

$02_{16}$

14.

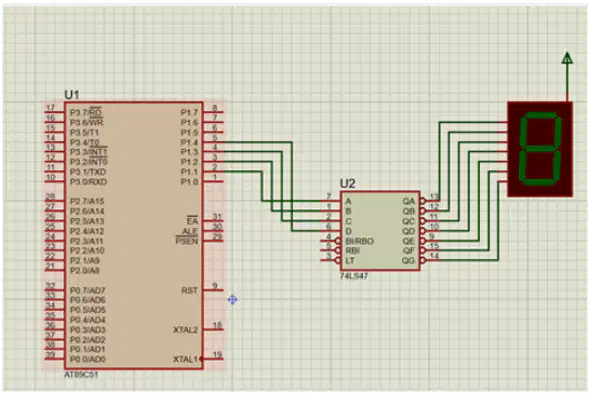

Cho sơ đồ nối vi điều khiển AT89C51 với LED 7 đoạn như sau:

Nếu muốn LED 7 đoạn hiện thị số 7 thì giá trị cần đưa ra cổng P1 là:

$70_{16}$

$07_{16}$

$30_{16}$

$10_{16}$

15.

Biết rằng khung truyền gồm 8 bit dữ liệu, 1 bit stop và sử dụng chế độ kiểm tra kiểu chẵn.

Giá trị của bit Parity là bao nhiêu?

16.

Biết rằng địa chỉ cơ sở của cổng LPT1 trong máy tính là 0x378, địa chỉ của thanh ghi trạng thái là:

(Viết ở hệ hex, ví dụ: 0x127)

1) Địa chỉ thanh ghi trạng thái là:

(a)

17.

Thiết bị giao diện song song (của cổng LPT) trên máy tính, thanh ghi nào có địa chỉ thấp nhất?

Tốc độ

Dữ liệu

Trạng thái

Điều khiển

18.

Cho khung truyền dữ liệu của một ký tự trong chế độ truyền nối tiếp đồng bộ theo chuẩn RS232 như sau:

Hãy cho biết mã ASCII của ký tự được truyền bằng bao nhiêu?

Biết rằng khung truyền sử dụng 8 bit dữ liệu, không kiểm tra chẵn lẻ, 1 bit stop và không có lỗi trong quá trình truyền.

(Viết ở hệ cơ số hexa, ví dụ: 0x20)

1) Mã ASCII của ký tự được truyền là:

(a)

19.

Điền các bit nhị phân còn thiếu (bit dữ liệu và bit Parity) vào khung truyền sau để có khung truyền ký tự ‘a’ trong chế độ truyền nối tiếp không đồng bộ với 8 bit dữ liệu, kiểm tra chẵn, 1 bit stop?

Biết rằng mã ASCII của ký tự ‘a’ là 97 = (01100001)₂.

Đấy bit trong khung truyền: 0 (a) 1

1) Dãy bit cần điền:

20.

Biết rằng cổng nối tiếp nhận được một khung truyền trong chế độ truyền không đồng bộ là dãy nhị phân có dạng 00101110011 và không có lỗi xảy ra trong quá trình truyền, sử dụng 8 bit dữ liệu, 1 bit stop. Hãy cho biết cổng nối tiếp sử dụng chế độ kiểm tra lỗi nào?

Kết hợp đồng thời cả kiểu chẵn và kiểu lẻ

Không sử dụng kiểm tra chẵn lẻ

Kiểm tra kiểu chẵn

Kiểm tra kiểu lẻ

21.

Trong máy tính, cổng nào hỗ trợ truyền tin nối tiếp theo chuẩn RS232?

COM

HDMI

LPT

USB

22.

Chuẩn RS232 trong công nghiệp thường sử dụng đầu nối loại nào (chọn 2)?

DB20

DB12

DB9

DB25

23.

Cho sơ đồ ghép nối vi điều khiển AT89C51 với LED 7 đoạn như sau:

Để hiển thị số 15 trên 2 LED 7 thanh thì giá trị của cổng P1 là:

$15_{10}$

$51_{16}$

$51_{10}$

$15_{16}$

24.

Cho khung truyền dữ liệu của một ký tự trong chế độ truyền nối tiếp đồng bộ theo chuẩn RS232 như sau: Hãy cho biết mã ASCII của ký tự được truyền bằng bao nhiêu?

Biết rằng khung truyền sử dụng 8 bit dữ liệu, kiểm tra chẵn lẽ, 1 bit stop và không có lỗi trong quá trình truyền.

(Viết ở hệ cơ số 10, ví dụ: 20)

1) Mã ASCII của ký tự được truyền là:

(a)

25.

Đâu là đặc điểm đúng về quá trình truyền dữ liệu theo chuẩn truyền tin song song (cổng LPT)?

Bit LSB được truyền trước, bit MSB truyền cuối cùng

Dữ liệu được truyền từng bit theo thứ tự ngẫu nhiên

Bit MSB được truyền trước, bit LSB truyền cuối cùng

Dữ liệu truyền đồng thời 8 bit trên các dây dẫn

26.

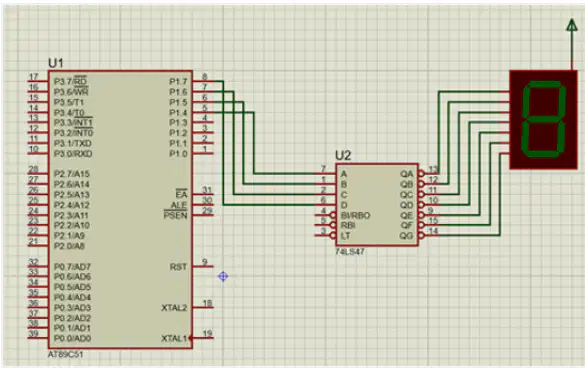

Cho sơ đồ nối vi điều khiển AT89C51 với LED 7 đoạn như sau:

Nếu muốn LED 7 đoạn hiện thị số 8 thì giá trị cần đưa ra cổng P1 là:

$10_{16}$

$10_{10}$

$8_{16}$

$8_{10}$

27.

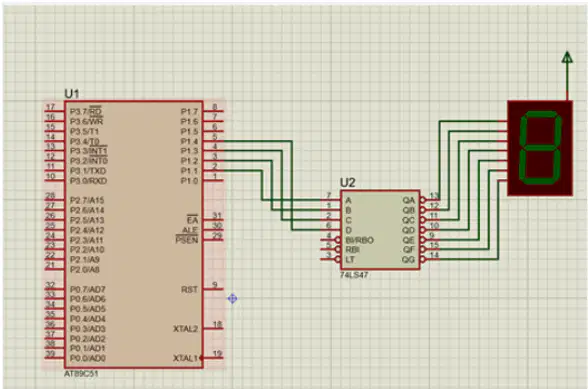

Cho sơ đồ nối vi điều khiển AT89C51 với LED 7 đoạn như sau:

Nếu muốn LED 7 đoạn hiện thị số 5 thì giá trị cần đưa ra cổng P1 là:

$05_{16}$

$A0_{10}$

$50_{10}$

$0A_{16}$

28.

Đâu là đặc điểm đúng khi so sánh giữa truyền tin nối tiếp đồng bộ và không đồng bộ?

Truyền đồng bộ không cần tín hiệu CLK để đồng bộ dữ liệu hai bên truyền - nhận như truyền không đồng bộ

Truyền không đồng bộ không cần tín hiệu CLK đồng bộ hai bên truyền - nhận như truyền đồng bộ

Truyền không đồng bộ đòi hỏi khoảng cách truyền ngắn hơn so với truyền đồng bộ

Truyền đồng bộ tốc độ truyền chậm hơn so với truyền không đồng bộ

29.

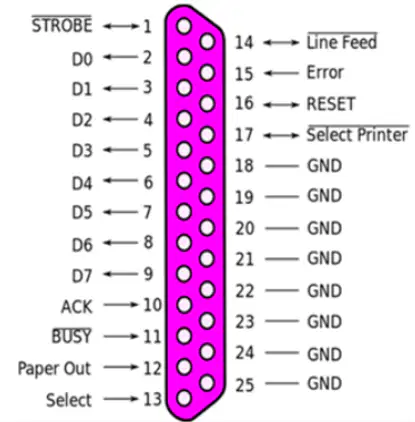

Khi máy in báo bận thì mô tả nào sau đây đúng về các chân tín hiệu? Biết rằng các chân của cổng LPT được mô tả như sau:

Chân ERROR ở mức logic thấp

Chân STROBE ở mức logic thấp

Chân BUSY ở mức logic thấp

Chân BUSY ở mức logic cao

30.

NEW

Cho sơ đồ ghép nối vi điều khiển AT89C51 với LED 7 đoạn và hiển thị số như sau:

Hỏi giá trị của cổng P1 là bao nhiêu để 2 LED 7 đoạn hiển thị số như trên

(Viết ở hệ hexa, ví dụ: 0x42)

(a)
