WorksheetsIntroducción al proceso de soldadura GTAW
Total questions: 100
Worksheet time: 50mins
¿Para qué materiales permite producir cordones de soldadura el proceso GTAW?
Solo para aceros al carbono
Para aceros inoxidables, aleaciones de aluminio y níquel
Solo para aluminio
Solo para níquel
Seleccione los parámetros de soldadura más influyentes en el proceso por arco con electrodo de tungsteno y protección gaseosa (GTAW–Gas Tungsten Arc Welding):
Corriente, tipo de gas de protección, diámetro del electrodo, velocidad de avance
Tipo de metal base, color del electrodo, temperatura ambiente, longitud del cable
Presión atmosférica, tipo de soldadora, color del gas, tamaño del taller
Marca del electrodo, tipo de guantes, color del casco, día de la semana
El arco eléctrico se establece entre la punta de un _______ de tungsteno puro o aleado que no se consume, y la pieza, siendo protegido por una atmósfera de gas inerte.
electrodo
cable
interruptor
transformador

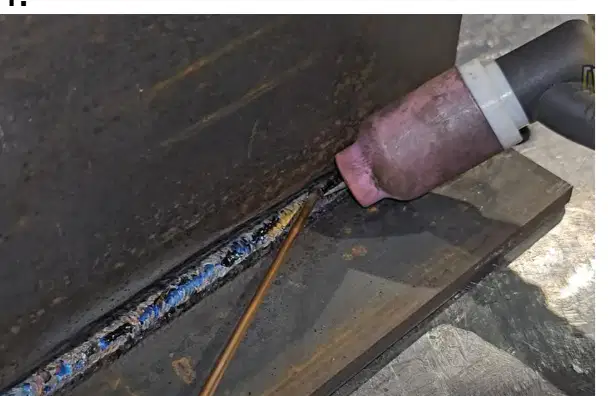

El metal de aporte se debe agregar en (a) , manual, o de alimentación mecánica.
forma externa
forma interna
forma líquida
forma gaseosa
¿Cuál es la función del gas de protección (Shielding gas) en el proceso de soldadura?
Proteger el charco de soldadura del oxígeno.
Aumentar la temperatura de la soldadura.
Enfriar el electrodo rápidamente.
Mejorar la conductividad eléctrica del metal base.
¿Cómo se debe conectar el electrodo según la instrucción? Selecciona la respuesta correcta.
Polaridad directa (CCEN)
Polaridad inversa (CCEP)
No se conecta
Cualquier polaridad
¿Cuál es la temperatura del calor intenso del arco eléctrico según el principio de funcionamiento?
2,000°C
4,500°C
6,100°C
8,000°C
El arco eléctrico se establece entre un ________ y el metal base.
electrodo de tungsteno no consumible
electrodo de cobre consumible
cable de alimentación
pistola de soldadura
¿Qué ocurre cuando el calor intenso funde la superficie del metal base?
Se forma un conglomerado fundido que se enfría y ocurre la coalescencia
El metal base se evapora
El electrodo se consume completamente
No ocurre ningún cambio
Según el Principio de Funcionamiento, ¿se agrega metal de aporte cuando se sueldan materiales delgados?
Sí
No
¿Qué tipo de varilla se usa en el caso de materiales gruesos según el Principio de Funcionamiento?
Se usa una varilla de aporte 'fría' o alimentada externamente.
Se usa una varilla de aporte hecha de aluminio puro.
Se utiliza una varilla de aporte con recubrimiento de cobre.
Se emplea una varilla de aporte hueca.

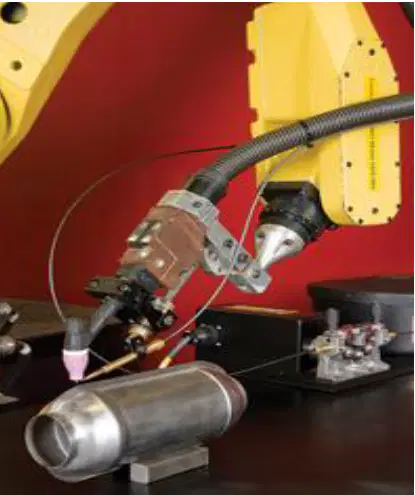

El aporte de metal en materiales gruesos puede ser alimentado de manera _______ o _______.
manual o mecanizada
rápida o lenta
fría o caliente
externa o interna
¿Qué significa la letra 'G' en la designación americana AWS: GTAW?
Gas
Tungsten
Arc
Welding
¿Qué significa la letra 'T' en la designación americana AWS: GTAW?
Gas
Tungsten
Arc
Welding
¿Qué significa la letra 'A' en la designación americana AWS: GTAW?
Gas
Tungsten
Arc
Welding
¿Qué significa la letra 'W' en la designación americana AWS: GTAW?
Gas
Tungsten
Arc
Welding
En la designación inglesa-europea TIG, ¿qué significa la letra 'T'?
Tungsten
Titanium
Tin
Tellurium
En la designación inglesa-europea TIG, ¿qué significa la letra 'I'?
Inert
Industrial
Ignition
Insulated
En la designación inglesa-europea TIG, ¿qué significa la letra 'G'?
Gas
Grafito
Galio
Goma
¿Tungsteno y Wolframio son el mismo metal cuyo símbolo es W?
Sí, son el mismo metal.
No, son metales diferentes.
W es el símbolo del oro, no del tungsteno.
Wolframio no existe, solo tungsteno.
¿En qué tipo de tuberías se realizan las pasadas de raíz según el texto?
En tuberías de espesores gruesos.
En tuberías de plástico delgado.
En tuberías de cobre flexible.
En tuberías de cerámica.

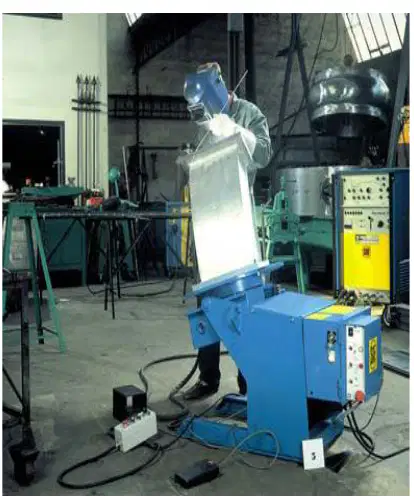

¿Cuál de las siguientes industrias NO está mencionada como campo de aplicación en el texto?
A) Petrolera
B) Química
C) Textil
D) Alimentaria
Complete: Una de las aplicaciones en la industria es la industria _________
Petrolera
Textil
Alimentaria
Automotriz
Complete: Una de las aplicaciones en la industria es la industria _________
Química
Textil
Automotriz
Alimentaria
Complete: Una de las aplicaciones en la industria es la industria _________
Petroquímica
Textil
Alimentaria
Automotriz
Complete: Una de las aplicaciones en la industria es la industria _________
Alimentaria
Textil
Automotriz
Farmacéutica
Complete: Una de las aplicaciones en la industria es la industria de _________.
Generación de energía
Panadería
Juguetes
Ropa
Complete: Una de las aplicaciones en la industria es la industria _________
Aeroespacial
Textil
Alimentaria
Editorial
Complete: Una de las aplicaciones en la industria es la industria _________
Aeronáutica
Textil
Alimentaria
Maderera
Complete la siguiente ventaja del proceso TIG: Arco _______ y concentrado.
estable
débil
inconstante
difuso
Complete la siguiente ventaja del proceso TIG: Factible de utilizar en todas las _______ y en todo tipo de juntas.
posiciones
herramientas
temperaturas
presiones
Complete la siguiente ventaja del proceso TIG: Buen aspecto del _______ con terminaciones suaves y lisas.
cordón
electrodo
gas
arco
Complete la siguiente ventaja del proceso TIG: Ausencia de salpicaduras y _______, lo que evita trabajos posteriores de limpieza.
escorias
grietas
porosidades
oxidaciones
Complete la siguiente ventaja del proceso TIG: Aplicable a espesores _______ (desde 0,3 mm).
finos
gruesos
medianos
irregulares
Complete la siguiente ventaja del proceso TIG: Utilizable con o sin material de _______.
aporte
soldadura
base
protección
Complete la frase: Es un proceso de relativa ________, en especial en uniones de espesores mayores a 4 mm.
baja productividad
alta eficiencia
gran velocidad
alta resistencia
Complete la frase: Existen ________ en su uso a la intemperie.
limitaciones
ventajas
beneficios
mejoras
Complete la frase: Se requiere de un ________ experimentado para llevarlo a cabo.
soldador
pintor
médico
panadero
Complete la frase: No resulta económico para espesores mayores a ________.
10 mm
2 mm
5 mm
20 mm

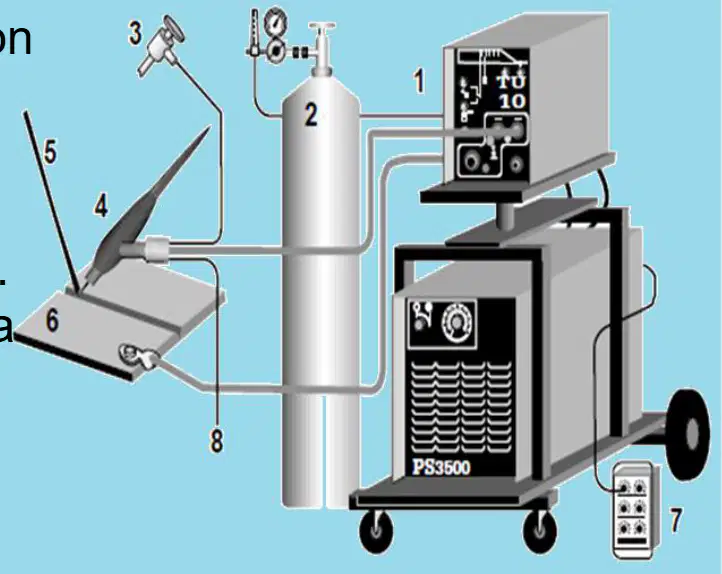

¿Cuál es el nombre del componente número 1 en el Diagrama Esquemático del Equipo TIG?
Fuente de poder de corriente continua, con unidad de alta frecuencia incorporada.
Antorcha TIG
Válvula de gas
Cable de conexión a tierra
¿Cuál es el nombre del componente número 2 en el Diagrama Esquemático del Equipo TIG?
Gas de Protección.
Electrodo de Tungsteno.
Pinza de Masa.
Fuente de Poder.
¿Cuál es el nombre del componente número 3 en el Diagrama Esquemático del Equipo TIG?
Suministro de agua.
Electrodo de tungsteno.
Válvula de gas.
Antorcha TIG.
¿Cuál es el nombre del componente número 4 en el Diagrama Esquemático del Equipo TIG?
Pistola.
Pedal de control.
Fuente de poder.
Cable de tierra.
¿Cuál es el nombre del componente número 5 en el Diagrama Esquemático del Equipo TIG?
Material de aporte.
Electrodo de tungsteno.
Pinza de masa.
Fuente de poder.
¿Cuál es el nombre del componente número 6 en el Diagrama Esquemático del Equipo TIG?
Material base.
Electrodo de tungsteno.
Pinza de masa.
Fuente de poder.
¿Cuál es el nombre del componente número 7 en el Diagrama Esquemático del Equipo TIG?
Control remoto.
Electrodo de tungsteno.
Pinza de masa.
Válvula de gas.
¿Cuál es el nombre del componente número 8 en el Diagrama Esquemático del Equipo TIG?
Drenaje de agua.
Válvula de gas.
Electrodo de tungsteno.
Fuente de poder.
Relaciona los números del diagrama con el nombre correcto del componente del Equipo TIG:
Fuente de poder de corriente continua, con unidad de alta frecuencia incorporada.
1-a
Gas de Protección.
2-b
Suministro de agua.
3-c
Pistola.
4-d
Material de aporte.
5-e
¿Qué tipo de corriente puede tener una fuente de energía para soldar?
Alterna
Continua
Ambas
Ninguna

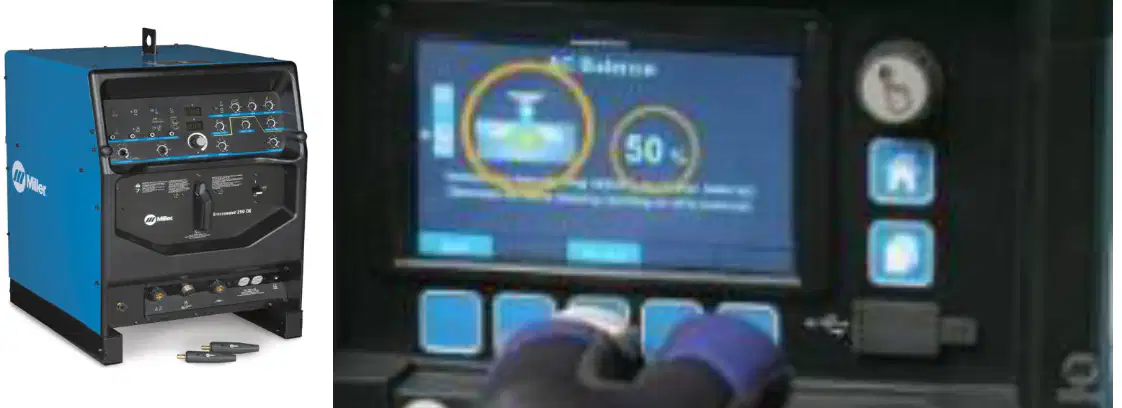

¿La fuente de energía puede incluir controles de corriente ascendente y descendente?
Sí
No
La fuente de energía para soldar puede incluir o no alta frecuencia.
Verdadero
Falso
Complete: Por agua para la _________, en aquellos casos donde la corriente supere los 200 A.
torcha de soldadura
pieza de trabajo
fuente de poder
cable de masa
Complete: En la _________ se aloja el electrodo de tungsteno y la que se conecta al polo negativo (-) de la fuente.
torcha de soldadura
pinza de masa
cable de alimentación
regulador de gas
Complete: El _________ se proporciona en cilindros o mediante sistema centralizado, con argón, helio, mezclas de ambos o argón e hidrógeno.
suministro de gas de protección
electrodo de tungsteno
cable de alimentación
sistema de enfriamiento
Complete: El _________ se proporciona manual o en forma automática.
material de aporte
electrodo
gas protector
cable de masa
¿Para qué procesos de soldadura se utiliza la fuente de energía de corriente constante según el texto?
SMAW y GTAW
GMAW y FCAW
MIG y TIG
Plasma y láser
Complete la frase: La fuente de energía de corriente constante tiene una curva de volt-ampere estática que tiende a producir una _______ de carga relativamente constante.
corriente
tensión
resistencia
potencia

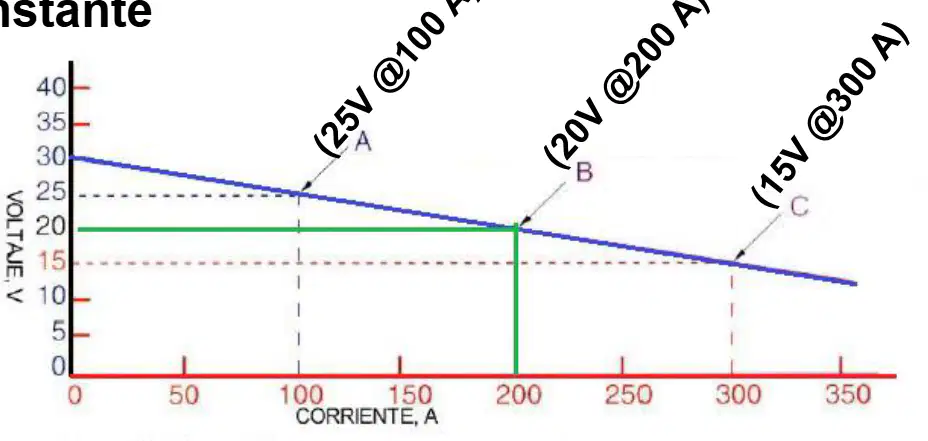

Observe el gráfico. ¿Qué tipo de arco corresponde a un voltaje más alto?
Arco corto
Arco normal
Arco largo
¿Cuál es la característica principal de una fuente de energía de voltaje constante?
A) Ajusta la corriente de carga
B) Ajusta el voltaje de carga y mantiene un voltaje relativamente constante
C) Produce una corriente variable
D) Se usa solo para SMAW
¿Para qué procesos se utiliza una fuente de energía de voltaje constante según el texto?
GMAW y FCAW
SMAW y GTAW
TIG y MIG
Solo para corte por plasma
¿cuál es el voltaje cuando la corriente es de 200 A?
20V
10V
50V
100V

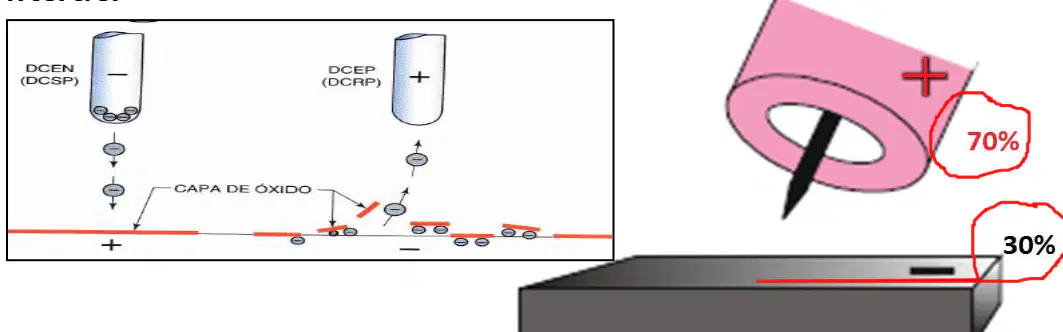

¿Qué tipo de corriente se utiliza para soldar aluminio y magnesio?
Corriente Alterna (CA)
Corriente Continua y Polaridad Directa (CCEN)
¿Qué tipo de corriente se utiliza para soldar acero inoxidable?
Corriente Alterna (CA)
Corriente Continua y Polaridad Directa (CCEN)
¿Qué tipo de corriente se utiliza para soldar acero al carbono?
Corriente Alterna (CA)
Corriente Continua y Polaridad Directa (CCEN)
¿Qué tipo de corriente se utiliza para soldar cobre?
Corriente Alterna (CA)
Corriente Continua y Polaridad Directa (CCEN)
¿Qué tipo de corriente se utiliza para soldar titanio?
Corriente Alterna (CA)
Corriente Continua y Polaridad Directa (CCEN)
¿Qué tipo de corriente se utiliza para soldar níquel?
Corriente Alterna (CA)
Corriente Continua y Polaridad Directa (CCEN)
¿Qué tipo de corriente se utiliza para soldar Monel e Inconel?
Corriente Alterna (CA)
Corriente Continua y Polaridad Directa (CCEN)
¿Cómo se establece el arco en el encendido de arco 'por raspado'?
El electrodo se mantiene fijo sobre la pieza
El electrodo raspa sobre la pieza a soldar
Se utiliza alta frecuencia
Se utiliza gas protector
Complete la frase: El encendido de arco 'por raspado' es una forma _______ de encendido y se usa en equipos que no poseen unidad de alta frecuencia.
sencilla
compleja
automática
digital
¿Es el encendido de arco 'por raspado' la forma más recomendada de iniciar el arco?
Sí
No
¿Cómo se produce el encendido del arco en el método de 'Alta Frecuencia'?
Tocando el electrodo de tungsteno con la pieza
Sin que el electrodo de tungsteno toque la pieza
Frotando el electrodo contra la pieza
El encendido de arco por alta frecuencia es la forma de encendido recomendada y más utilizada porque evita contaminaciones del tungsteno y del metal base.
Verdadero
Falso
¿Qué tipo de fuentes modernas para soldadura TIG cuentan con encendido por "Lift Arc"?
Las fuentes modernas para soldadura TIG.
Fuentes de soldadura por arco sumergido.
Fuentes de soldadura MIG convencionales.
Fuentes de soldadura por resistencia.
¿En qué consiste el encendido por "Lift Arc"?
En raspar el electrodo de tungsteno
En tocar la pieza de soldar con el electrodo de tungsteno, sin rasparla, y levantarlo
En calentar la pieza antes de soldar
En usar un gas especial
El encendido por "Lift Arc" conduce a obtener inicios de cordones ______ y correctos.
suaves
irregulares
fríos
porosos
¿En qué metales se emplea ocasionalmente la Corriente Continua, Polaridad Inversa (CCEP) en la soldadura?
Hierro y cobre
Aluminio y magnesio
Plata y oro
Plomo y zinc
Complete la frase: El calentamiento del electrodo en la Corriente Continua, Polaridad Inversa (CCEP) es ________, por lo que su utilización está bastante limitada.
excesivo
insuficiente
moderado
nulo
¿qué porcentaje del calor se concentra en el electrodo durante la soldadura con CCEP?
10%
30%
50%
70%
¿Por qué la corriente continua, polaridad directa (CCEN) produce muy buena penetración?
Porque el calor se dispersa
Porque el calor se concentra en la junta
Porque se usa alta frecuencia
Porque se emplea en aceros al carbono
¿Para qué tipo de uniones se emplea la corriente continua, polaridad directa (CCEN)?
Aceros al carbono
Aceros inoxidables
Aleaciones a base de cobre
Todas las anteriores
Complete la frase: Aquí la ________ se emplea solamente en el encendido.
alta frecuencia
baja presión
corriente continua
resistencia variable
Seleccione el material que NO se menciona como adecuado para uniones con CCEN:
Aceros al carbono
Aceros inoxidables
Aleaciones a base de cobre
Aluminio
¿Para qué tipo de material se emplea principalmente la corriente alterna en soldadura?
Acero
Aluminio y sus aleaciones
Cobre
Hierro
La eliminación del óxido ocurre cuando en el ciclo el electrodo es _________.
positivo
negativo
neutro
aislado
¿Qué ventaja se obtiene cuando el electrodo está en el negativo durante el ciclo de corriente alterna?
Eliminación del óxido
Buena penetración
Mayor chispa
Menor temperatura
¿Es necesario añadir una alta frecuencia para restablecer el arco en la rotura de cada alternancia cuando se usa corriente alterna?
Sí
No
¿La corriente en la soldadura con CC pulsada varía en forma repetitiva desde un valor bajo de fondo (bajo) hasta un valor ______ (alto)?
pico
mínimo
constante
negativo
En la soldadura con CC pulsada, se debe regular el tiempo de duración del pulso, que incluye el tiempo de corriente de ______ y el tiempo de corriente de fondo.
pico
base
media
mínima
¿Cuál de las siguientes es una ventaja de la soldadura con CC pulsada?
Mayor aporte de calor
Menor aporte de calor y por ende menores distorsiones
Menor penetración
No permite soldar materiales delgados
¿La soldadura con CC pulsada permite mayor penetración?
Sí, permite mayor penetración.
No, reduce la penetración.
No afecta la penetración.
Solo afecta la velocidad de soldadura.
¿Qué permite la soldadura con CC pulsada respecto a materiales de diferentes espesores?
No se puede soldar materiales de diferentes espesores
Permite soldar materiales disímiles de espesores diferentes y obtener penetración uniforme
Solo se puede soldar materiales del mismo espesor
No afecta la penetración
La soldadura con CC pulsada permite soldar materiales más ________.
delgados
gruesos
largos
cortos
¿Qué porcentaje de tiempo está el electrodo en positivo en el balance de onda equilibrado?
32%
50%
55%
68%
En la configuración de 'Más calor en el trabajo', ¿cuál es el porcentaje de tiempo que el electrodo está en negativo?
32%
45%
50%
68%
Completa la frase: En la mejor acción de limpieza, el electrodo está en positivo el ___% del tiempo.
55%
25%
70%
40%
¿Cuál es el peso molecular del gas de protección Argón (Ar)?
32
40
28
44
¿Cuál es el porcentaje mínimo de pureza de Argón requerido para soldar con GTAW?
99,95%
99,5%
99,997%
98%
El Argón utilizado para materiales reactivos y refractarios debe tener una pureza de _________.
99,997%
99,900%
98,500%
99,000%
El arco generado con Argón es más silencioso.
Verdadero
Falso
