WorksheetsKiểm Tra Cảm Biến
Total questions: 30
Worksheet time: 10hrs 0mins
Mục đích của chuẩn cảm biến là:
Xác định tín hiệu đầu ra cảm biến thuộc loại nào
Tìm đặc tính vật lý của cảm biên
Xác định sai lệch trong quá trình đo của cảm biến
Xác lập mối quan hệ giữa đại lượng điện ở đầu ra cảm biến và đại lượng đo, trên cơ sở đó xây dựng đường cong chuẩn của cảm biến
Cảm biến nào có thể sử dụng cho yêu cầu kiểm tra thanh chắn đóng dưới đây:
Cảm biến quang dạng khuếch tán
Cảm biến quang loại thu- phát
Cảm biến tiệm cận điện dung
Cảm biến siêu âm
Phân loại theo nguyên lý hoạt động thì cảm biến quang dưới đây thuộc loại nào?
Khuếch tán
Nhiễu xạ
Thu, phát độc lập
Thu, phát chung
Cảm biến nào sau đây bị ảnh hưởng bởi bề mặt, màu sắc của vật nền?
Cảm biến quang khuếch tán
Cảm biến quang phản xạ giới hạn
Cảm biến quang phản xạ gương
Cảm biến quang thu phát độc lập
Một cảm biến quang đo khoảng cách ngõ ra analog và dùng để đo độ dịch chuyển không cần tiếp xúc. Hãy cho biết nguyên lý hoạt động của cảm biến này?
Cảm biến lazer đo khoảng cách dựa trên thời gian T từ khi phát ra chùm sóng phản xạ đến khi nhận được chùm sóng tới.
Bộ phát sáng chiếu lên vật và được phản xạ lại và sau khi qua hệ thống thấu kính sẽ tác động lên cảm biến vị trí
Cảm biến lazer đo khoảng cách dựa trên thời gian T từ khi phát ra chùm sóng lazer đến khi nhận được chùm sóng phản xạ.
Bộ phát sáng tập trung qua thấu kính hội tụ sẽ chiếu lên vật và hướng tới bộ phận nhận tác động lên cảm biến vị trí.
Cảm biến quang thu - phát có ngõ ra loại NPN, khi cấp nguồn là 24 VDC, trong trường hợp chưa phát hiện ra vật thì điện áp Output là:
0 VDC
5 VDC
12 VDC
24 VDC

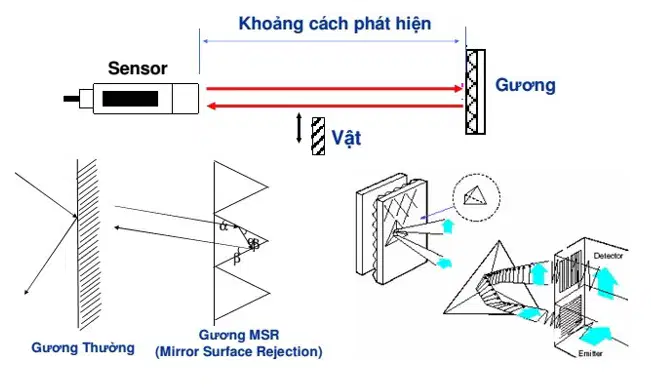

Khoảng cách phát hiện ra vật của cảm biến quang phản xạ gương là:
1m
500mm - 1m
200mm
3m
Hình ảnh sau đây là loại cảm biến nào?
Cảm biến ánh sáng
Cảm biến hồng ngoại
Cảm biến độ ẩm
Cảm biến nhiệt độ
Đơn vị đo nhiệt độ trong hệ SI là:
°F
Cả 3 đáp án đúng
°C
K
Phương trình Callendar - Van Dusen cho cảm biến nhiệt điện trở kim loại Pt là:
R(t) = R0(1 + a1T + a2T2)
R(t) = R0(1 + a1T + a2T2 + a3T3)
Cả 3 đáp án sai
R(t) = R0(1 + a1T + a2T2 + a3 [t - 100°C])
Điều kiện để đo đúng nhiệt độ khi sử dụng cảm biến nhiệt là:
Phải chọn được cảm biến phù hợp
Phải xác định được chính xác nhiệt độ của môi trường đo
Phải có sự cân bằng nhiệt giữa vật cần đo và cảm biến
Phải có sự cân bằng nhiệt giữa môi trường đo và cảm biến
Các thành phần cơ bản trong cấu tạo của cảm biến sợi quang là:
Bộ khuếch đại; Sợi quang, Đầu sợi quang
Nguồn sáng; Bộ khuếch đại; Mạch dao động; Sợi quang; Đầu sợi quang
Nguồn sáng; Bộ phát hiện; Mạch dao động; Mạch ngõ ra
Nguồn sáng; Bộ phát hiện; Mạch dao động; Sợi quang; Mạch ngõ ra

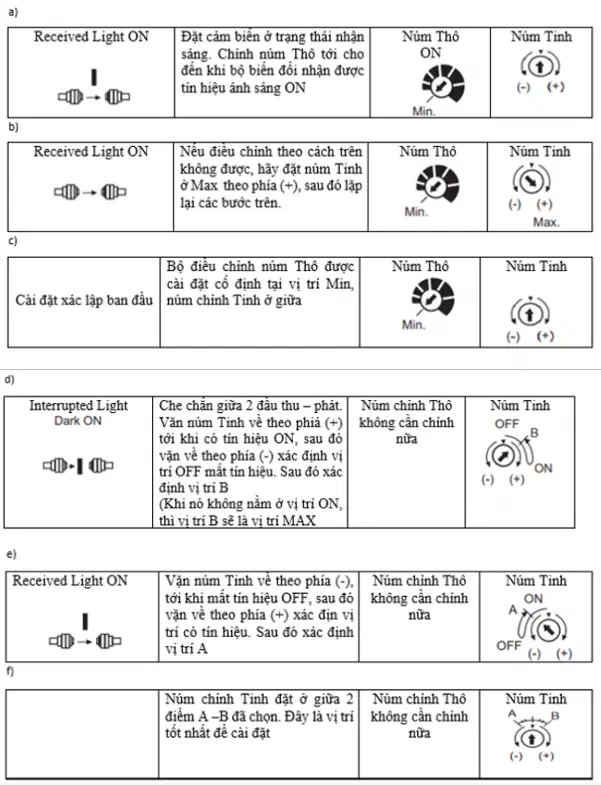

Cho các bước sau: Trình tự các bước điều chỉnh độ nhạy của cảm biến sợi quang kiểu thu - phát nhờ núm Biến trở - VR thô (Cource) và tinh (Fine) là:
a; e; d; f; c; b
a; b; c d; e; f
c; e; d; f; b; a
c; a; e; b; f; d
Cảm biến sợi quang có các đặc trưng kỹ thuật nào?
Đặc trưng trễ thời gian; Khoảng cách thu nhận cực đại; Công suất tiêu tán
Đặc trưng thời gian truyền; Điều chỉnh độ nhạy, Lối ra điều khiển: NPN/PNP
Khoảng cách phát hiện vật; Lối ra điều khiển NPN; Báo có vật thể khi ánh sáng bị tắt
Khoảng đo; Khoảng áp suất cực đại, Trọng lượng
Trong thang nhiệt độ Farenhai (độ F), nhiệt độ của nước đang sôi là:
0°F
212°F
100°F
32°F
Cho biểu thức quan hệ giữa tín hiệu ra và tín hiệu vào của cảm biến là: s = F(m). Hãy cho biết s, m có đặc điểm gì?
s là tín hiệu ra của cảm biến, không có tính chất điện, m là tín hiệu vào của cảm biến, có tính chất điện
m là tín hiệu ra của cảm biến, có tính chất điện; s là tín hiệu vào của cảm biến, không có tính chất điện
s là tín hiệu ra của cảm biến, có tính chất điện; m là tín hiệu vào của cảm biến, không có tính chất điện
m là tín hiệu ra của cảm biến, không có tính chất điện; s là tín hiệu vào của cảm biến, có tính chất điện
Phân loại theo nguyên lý hoạt động thì cảm biến quang dưới đây thuộc loại nào? (Đúng)
Thu, phát độc lập
Thu, phát chung
Nhiễu xạ
Khuếch tán
Hãy cho biết tên của 2 cảm biến quang trong hình dưới đây: (đúng)
Cảm biến 1 loại khuếch tán, cảm biến 2 loại phản xạ gương
Cảm biến 1 loại thu phát độc lập, cảm biến 2 loại thu phát chung
Cảm biến 1 loại thu phát chung, cảm biến 2 loại thu phát độc lập
Cảm biến 1 loại khuếch tán, cảm biến 2 loại thu phát độc lập
Cảm biến quang phản xạ gương ngõ ra có 3 dây, điện áp cung cấp là 24VDC thì nguồn dương được nối với dây màu gì? (Đúng)
Black
Brown
Blue
Tất cả đều sai
Hình ảnh sau đây là loại cảm biến nào?(Đúng)
Cảm biến quang loại thu - phát
Cảm biến hồng ngoại
Cảm biến quang phản xạ
Cảm biến sợi quang
Cảm biến nhiệt độ hiển thị kết quả đo là 45°C thì bằng bao nhiêu °F? (Đ)
100°F
112°F
110°F
113°F
Mạch điều khiển nối với cảm biến nhiệt độ trong hình vẽ dưới đây có chức năng gì?
Điều khiển đèn tự động sáng - khi trời tối và tự động tắt khi trời sáng
Điều khiển đèn tự động bật/ tắt khi độ ẩm thấp/ cao
Điều khiển đèn tự động sáng/ tối khi nhiệt độ thấp/ cao hơn một giá trị nhất định
Điều khiển đèn tự động sáng khi có người lại gần và tự động tối khi người ra xa
Cảm biến sợi quang ngõ ra có ba dây, hai dây cáp nguồn được cắm với chốt màu nào trên module thực hành dưới đây?
Brown, Blue
Blue, Black
Chốt màu nào cũng được
Brown, Black
Cảm biến sợi quang hoạt động dựa trên nguyên tắc nào?
Phản xạ trong toàn phần của nguồn sáng.
Phát ra ánh sáng từ bộ phát ánh sáng đến gương.
Phản ánh để phát hiện các đối tượng trong phạm vi phát hiện của nó.
Một đầu phát ánh sáng lắp đối diện với một đầu thu ánh sáng.
Cho hình vẽ đáp ứng của cảm biến như sau, hãy cho biết tdm gọi là gì?
Thời gian trễ khi giảm
Thời gian tăng
Thời gian giảm
Thời gian trễ khi tăng
Cấu tạo của cảm biến quang phản xạ gương gồm những linh kiện và bộ phận nào theo thứ tự 1,2,3,4,5 trong hình vẽ?
1 - Điode phát quang; 2 - Bộ dao động; 3 - Transistor quang; 4 - Bộ lọc; 5 - Bộ khuếch đại
1 - Điode phát quang; 2 - Bộ lọc; 3 - Transistor quang; 4 - Bộ dao động; 5 - Bộ khuếch đại
1 - Bộ khuếch đại; 2 - Bộ lọc; 3 - Transistor quang; 4 - Điode phát quang; 5 - Bộ dao động
1 - Bộ khuếch đại; 2 - Bộ lọc; 3 - Transistor quang; 4 - Bộ dao động; 5 - Điode phát quang
a. Bật điện cho khối thí nghiệm. Theo dõi và ghi giá trị nhiệt độ sau mỗi 2 phút cho đến khi nhiệt độ đạt giá trị đặt thì đo thêm 10 phút.
b. Đấu nối cảm biến Thermocouple loại K đã gần sẵn trên lò với lối vào Sensor Input (chú ý nối dây "+" với chốt đỏ, dây "-" với chốt đen).
c. Tắt công tắc nguồn trên khối nguồn thực hành.
d. Kết luận về độ mấp mô và độ chính xác của điều khiển ON/OFF.
e. Biểu diễn kết quả đo trên đồ thị: trục tung biểu thị giá trị đặt và giá trị đo, trục hoành biểu diễn nhịp thời gian đo.
f. Xác lập bộ điều khiển làm việc với Thermocouple loại K, chế độ ON/OFF, nhiệt độ đặt là 150°C.
Trình tự các bước thực hành điều khiển ON/OFF với cảm biến đo nhiệt độ là:
b; f; c; d; e; a
a; b; c; d; e; f
c; b; f; a; e; d
A. d; b; a; f; c; e
Câu 28: Các thông số đo năng lượng của cảm biến quang là:
Thông lượng ánh sáng Φ, độ chói L
Năng lượng bức xạ Q, thông lượng ánh sáng Φ
Cường độ ánh sáng I, độ chói L
Năng lượng bức xạ Q, thông lượng ánh sáng Φ, cường độ ánh sáng I và độ chói L
Câu 29: Cho 4 loại cảm biến sau đây:
chọn cảm biến tốt nhất về mặt kỹ thuật để đo nhiệt độ với khoảng cách cần đo từ 0÷150°C
Cảm biến 4
Cảm biến 2
Cảm biến 3
Cảm biến 1
Câu 30: Cảm biến quang có nhiệm vụ biến đổi các tia cực tím, ánh sáng nhìn thấy và các tia hồng ngoại thành:
Tín hiệu điện
Dòng điện, điện áp có giá trị không đổi
Các đại lượng vật lý ngẫu nhiên
Thông số mạch điện R, L,
