WorksheetsPneumatica com PLC
Total questions: 80
Worksheet time: 40mins
Imagine que você está criando um curso sobre CLP (Controlador Lógico Programável) para seus colegas. Com base nos tópicos do sumário, como você organizaria uma sequência lógica de aprendizado para que todos entendam desde a introdução até métodos mais avançados? Explique seu raciocínio.
Começaria pela Apresentação, depois Introdução ao CLP, seguido dos métodos e, por fim, os apêndices, pois assim os alunos entendem o básico antes de avançar.
Começaria pelos apêndices, depois métodos avançados, e só então a introdução.
Começaria pelo Método Drum, depois Apresentação, e terminaria com Condições Marginais.
Começaria pelo Método Step-Ladder, depois Apêndice B, e terminaria com Introdução ao CLP.
Se você tivesse que planejar uma atividade prática para ensinar o "Método Passo-a-Passo" usando um CLP, que tipo de tarefa você proporia para que os alunos pudessem aplicar o conceito de forma estratégica e prática?
Criar um circuito onde cada etapa depende da anterior, como uma sequência de liga/desliga de luzes.
Pedir para os alunos apenas lerem sobre o método sem praticar.
Solicitar que os alunos desenhem um CLP sem explicar seu funcionamento.
Fazer uma lista de nomes de métodos sem explicar nenhum.
Ao analisar o sumário, por que você acha importante estudar "Condições Marginais" antes de aprender sobre "Modo Semi-Automático usando DF e MCR"? Justifique sua resposta com base em planejamento e raciocínio.
Porque entender as condições marginais ajuda a prever problemas antes de automatizar processos mais complexos.
Porque as condições marginais não têm relação com automação.
Porque o modo semi-automático é mais fácil que condições marginais.
Porque os apêndices devem ser estudados primeiro.
Por que o material apresentado busca manter uma abordagem objetiva e prática?
Para que possa servir como material de consulta ao aluno sempre que necessário programar um CLP.
Para que o aluno decore todas as informações sem entender.
Para que o material seja usado apenas uma vez.
Para que o aluno não precise praticar.
Por que a linguagem Ladder foi escolhida para ser apresentada neste material?
Porque é a linguagem mais utilizada na indústria e está presente em todos os tipos e marcas de CLP.
Porque é a linguagem mais difícil de aprender.
Porque não existe outra linguagem para CLP.
Porque é a única linguagem que não precisa de lógica.
O que o aluno deve fazer caso utilize um CLP diferente dos modelos Festo e Matsushita, conforme o apêndice do material?
Pode ser necessário alterar o programa, dependendo do método a ser aplicado.
Não precisa fazer nada, pois todos os CLPs são iguais.
Deve descartar o material e procurar outro.
Deve usar apenas o método “Recortar, Copiar e Colar”.
Como o material sugere que o aluno pode tornar a confecção do programa mais eficiente?
Utilizando os recursos de “Recortar, Copiar e Colar” para ajudar na confecção do programa.
Escrevendo todo o programa do zero sempre.
Ignorando os exemplos práticos apresentados.
Utilizando apenas um tipo de CLP.
Explique por que o CLP foi inventado e quais problemas ele resolveu na indústria automobilística. Use exemplos do texto para justificar sua resposta.
O CLP foi inventado para substituir quadros elétricos a relé, facilitando modificações e trazendo vantagens como facilidade de programação, menor espaço ocupado e baixo consumo de energia.
O CLP foi inventado apenas para controlar luzes em casas e não trouxe nenhuma vantagem.
O CLP foi criado para aumentar o preço dos equipamentos industriais.
O CLP foi inventado para substituir computadores pessoais nas fábricas.
Analise por que a padronização das características dos CLPs, como a criação da norma IEC 61131, foi importante para a indústria. Dê exemplos de como isso pode ajudar fabricantes e usuários.
A padronização facilita a compatibilidade entre diferentes modelos e fabricantes, tornando mais fácil a programação e manutenção dos CLPs.
A padronização serve apenas para aumentar o número de fabricantes.
A padronização foi criada para dificultar o uso dos CLPs.
A padronização não tem impacto na indústria.
Planeje uma situação em que a utilização de um CLP traria vantagens em relação ao uso de quadros elétricos a relé. Justifique sua resposta com base nas vantagens apresentadas no texto.
Em uma fábrica que precisa modificar frequentemente seus processos, o CLP permite alterações rápidas e fáceis, além de ocupar menos espaço e consumir menos energia.
Em uma casa onde não há necessidade de automação.
Em um parque de diversões onde não há equipamentos industriais.
Em uma escola onde não há máquinas industriais.
Observe a estrutura básica do CLP apresentada no material. Se você fosse explicar para um colega como as informações circulam entre o processador, a memória e o módulo de entradas e saídas, qual seria a função do barramento de dados nesse processo?
O barramento de dados serve apenas para conectar o processador à memória.
O barramento de dados é responsável por transferir informações entre todos os módulos do CLP.
O barramento de dados armazena as instruções do usuário.
O barramento de dados executa as tarefas do CLP.
Imagine que o CLP parou de funcionar porque perdeu o programa do usuário após ser desligado. Com base no texto, qual tipo de memória provavelmente estava sendo usada para armazenar esse programa?
EPROM
Flash
RAM
ROM
Se você fosse projetar um CLP que nunca perdesse o programa do usuário, mesmo quando desligado, qual tipo de memória você escolheria para armazenar esse programa? Justifique sua escolha com base nas informações do texto.
RAM, porque ela mantém os dados mesmo sem energia.
EPROM ou Flash, porque podem armazenar dados mesmo sem energia.
Apenas ROM, porque é a única memória existente.
Cache, porque é a memória mais rápida.
Imagine que você está programando um CLP e precisa garantir que o programa feito no computador seja transferido para o CLP, mas sem que as saídas sejam ativadas. Qual modo de funcionamento você deve escolher e por quê?
Modo PROG, porque permite transferir o programa sem executar as saídas.
Modo RUN, porque executa o programa e ativa as saídas.
Modo REMOTE, porque alterna automaticamente entre PROG e RUN.
Modo RUN, porque permite transferir o programa e executar ao mesmo tempo.
Se um CLP está em modo RUN, o que acontece com o programa do usuário e como o CLP lida com os sinais de entrada e saída?
O CLP executa o programa do usuário, realizando a varredura dos sinais de entrada e atualizando as saídas conforme o resultado das instruções.
O CLP apenas transfere o programa do computador para sua memória, sem executar nada.
O CLP alterna entre executar e transferir programas automaticamente.
O CLP desliga todas as saídas e não executa nenhum programa.
Explique como funciona o ciclo de varredura (“scan”) de um CLP e por que ele é importante para o funcionamento do sistema automatizado.
O ciclo de varredura permite que o CLP leia entradas, interprete instruções e atualize saídas continuamente, garantindo que o sistema responda corretamente aos sinais dos sensores.
O ciclo de varredura serve apenas para desligar o CLP após cada operação.
O ciclo de varredura é usado somente para transferir programas do computador para o CLP.
O ciclo de varredura impede que o CLP execute qualquer instrução.
Por que alguns CLPs permitem determinar um tempo fixo para os ciclos de varredura? O que isso pode influenciar no funcionamento do sistema?
Para garantir que o tempo de resposta do sistema seja previsível e adequado às necessidades do processo automatizado.
Para impedir que o CLP execute qualquer programa.
Para aumentar o tempo de transferência de programas.
Para desligar o CLP automaticamente após cada ciclo.
Explique por que o sinal digital é chamado também de sinal binário e dê um exemplo de onde ele pode ser utilizado.
Porque possui apenas dois estados, como ligado e desligado; exemplo: interruptor de luz.
Porque possui três estados, como alto, médio e baixo; exemplo: ventilador.
Porque é sempre ligado; exemplo: televisão.
Porque é sempre desligado; exemplo: geladeira.
Analise a diferença entre um contato NA (normalmente aberto) e um contato NF (normalmente fechado) quando o acionamento é igual a 0. O que acontece em cada caso?
Contato NA fica aberto e contato NF fica fechado.
Contato NA fica fechado e contato NF fica aberto.
Ambos ficam abertos.
Ambos ficam fechados.
Imagine que você precisa planejar um circuito onde o resultado deve ser aberto apenas quando o contato NF for acionado. Como você faria esse planejamento e por quê?
Usaria um contato NF, pois ao ser acionado ele abre o circuito.
Usaria um contato NA, pois ao ser acionado ele abre o circuito.
Usaria dois contatos NA juntos.
Usaria dois contatos NF juntos.

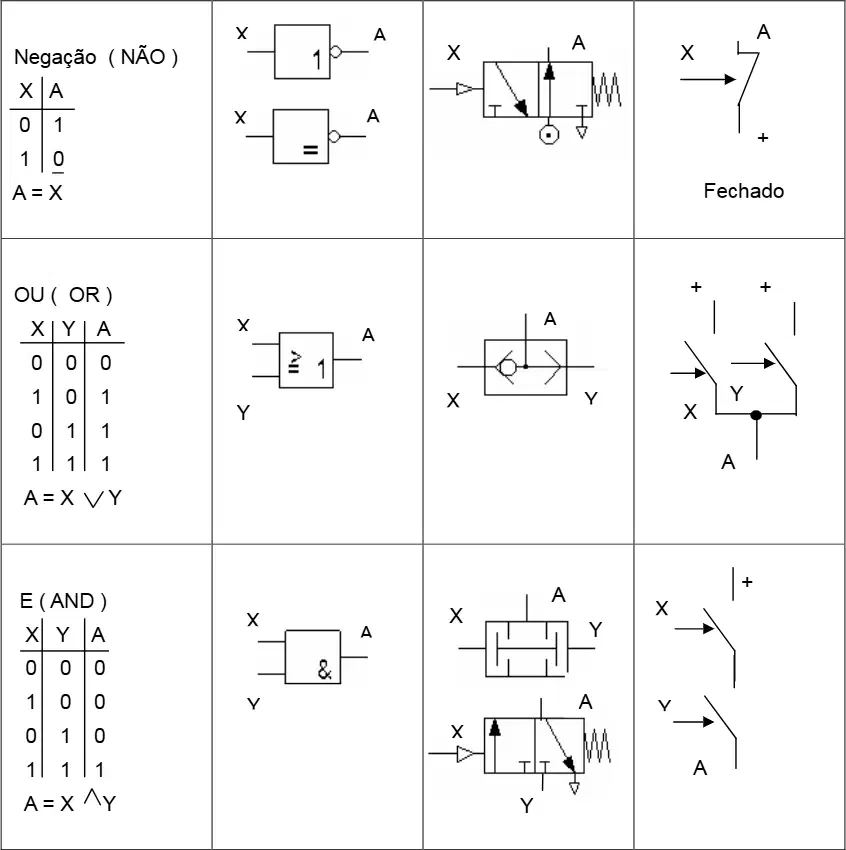

Observe a tabela de operações lógicas básicas. Por que a operação de identidade (SIM) é importante no processamento digital?
Porque ela mantém o valor original do sinal, sem alterar.
Porque ela inverte o valor do sinal.
Porque ela soma dois sinais.
Porque ela multiplica dois sinais.
Você está planejando um sistema que precisa usar a operação lógica de identidade. Como você explicaria para um colega o funcionamento dessa operação usando a tabela verdade apresentada?
A saída será igual à entrada, ou seja, se entrar 0 sai 0, se entrar 1 sai 1.
A saída será sempre 0, independentemente da entrada.
A saída será sempre 1, independentemente da entrada.
A saída será o oposto da entrada.
Observe as tabelas verdade apresentadas para as operações lógicas (NÃO, OU, E). Se você quiser que uma lâmpada acenda apenas quando dois interruptores estiverem ligados ao mesmo tempo, qual operação lógica você deve usar?
E (AND)
OU (OR)
NÃO (NOT)
XOR (OU Exclusivo)
Segundo o texto, qual é a linguagem de programação mais utilizada historicamente para CLP, cuja simbologia básica é mostrada na imagem?
Ladder
Lista de Instruções (IL)
Texto Estruturado (ST)
Diagrama de Bloco Funcional (FDB)
Analise as tabelas verdade das operações lógicas. Se você quiser que uma saída seja ativada quando pelo menos um dos dois botões for pressionado, qual operação lógica deve ser utilizada?
OU (OR)
E (AND)
NÃO (NOT)
NAND
De acordo com a norma IEC 61131-3, quais são os cinco tipos de linguagens de programação para CLP mencionados no texto?
Diagrama de Contatos (Ladder), Lista de Instruções (IL), Diagrama de Bloco Funcionais (FDB), Texto Estruturado (ST), Diagrama Funcional Sequencial ou Grafcet (SFC)
Diagrama de Contatos (Ladder), Lista de Instruções (IL), Python, Java, C++
Diagrama de Contatos (Ladder), HTML, CSS, JavaScript, SQL
Lista de Instruções (IL), Diagrama de Bloco Funcionais (FDB), Pascal, C, Fortran
Observe a tabela de funções básicas do CLP apresentada. Se você quiser que uma saída só seja ativada quando duas condições de entrada forem verdadeiras ao mesmo tempo, qual função você deve usar?
OR
AND
SET
IF NOT
Imagine que você precisa garantir que uma saída só seja ativada quando uma condição de entrada NÃO estiver satisfeita. Qual função da tabela você deve escolher?
IF
OR
IF NOT
AND N
Se você quiser que uma saída seja ativada quando pelo menos uma das entradas for verdadeira, qual função da tabela é a mais adequada?
AND
OR
SET
AND N
Analise a função AND N apresentada na tabela. Em que situação essa função será satisfeita?
Quando todas as entradas forem 1
Quando uma entrada for 1 e a outra for 0
Quando todas as entradas forem 0
Quando pelo menos uma entrada for 1
Você precisa que uma saída seja ativada apenas quando a parte condicional das entradas estiver satisfeita. Qual função da tabela representa essa situação?
SET RESET
OR N
IF
AND
Ao substituir o comando elétrico por um CLP, qual é o primeiro passo que deve ser realizado de acordo com o exemplo apresentado?
Definir quais elementos serão ligados à entrada e à saída do CLP.
Montar o painel elétrico antes de identificar os sinais.
Ligar todos os fios sem identificar as funções.
Desenhar o diagrama sem considerar os sinais e comandos.
No exemplo apresentado, por que é importante identificar os elementos que serão ligados à entrada e à saída do CLP antes de programar em linguagem Ladder?
Para garantir que o CLP receba os sinais corretos e execute os comandos desejados.
Para economizar tempo na montagem do painel.
Para evitar o uso de diagramas elétricos.
Para não precisar usar a linguagem Ladder.
Observe a tabela de alocação apresentada. Se você quiser que o cilindro avance, qual botão deve ser pressionado e qual é o operando simbólico correspondente?
Botão 2 – Recua, S2
Botão 1 – Avança, S1
Botão 1 – Avança, S2
Botão 2 – Recua, S1
Imagine que você está programando o CLP e precisa identificar rapidamente qual saída faz o cilindro recuar. Qual é o operando absoluto e o operando simbólico que você deve usar?
00.0, Y1
00.1, Y2
I0.0, S1
I0.3, S2
Se você fosse criar um comentário para facilitar o entendimento do operando I0.3, qual seria o comentário mais adequado de acordo com a tabela apresentada?
Avança Cilindro
Botão 1 – Avança
Botão 2 – Recua
Recua Cilindro
Observe o diagrama pneumático apresentado. Se você precisar criar um programa para o CLP que execute a sequência "A+ B+ A- B-", qual seria o planejamento correto para garantir que os cilindros atuem na ordem correta?
Programar o CLP para acionar Y1, depois Y2, depois Y1 novamente e por fim Y2.
Programar o CLP para acionar Y1 (A+), depois Y2 (B+), depois desativar Y1 (A-), depois desativar Y2 (B-).
Programar o CLP para acionar Y2, depois Y1, depois Y2 novamente e por fim Y1.
Programar o CLP para acionar Y1 e Y2 ao mesmo tempo, depois desativar ambos juntos.
Ao analisar a sequência "B+ (3s) B-", como você pode planejar o uso de temporizadores no CLP para garantir que o cilindro B permaneça estendido por 3 segundos antes de retornar?
Utilizar um temporizador para atrasar o início do movimento B+.
Utilizar um temporizador para manter Y2 acionada por 3 segundos antes de desativar.
Utilizar um temporizador para atrasar o retorno de B- por 3 segundos após o início do ciclo.
Não utilizar temporizador, apenas sensores.
Se a sequência desejada for "(B+ B-) 4x", como você pode planejar o programa do CLP para garantir que o cilindro B execute o movimento de avanço e retorno exatamente quatro vezes?
Programar o CLP para repetir o ciclo B+ B- continuamente sem limite.
Programar o CLP para contar quatro ciclos completos de B+ e B- usando um contador.
Programar o CLP para executar B+ B- apenas uma vez.
Programar o CLP para executar B+ B- até que um sensor externo seja ativado.
Explique por que o método passo-a-passo é considerado vantajoso e desvantajoso ao mesmo tempo, e como o uso do CLP pode atenuar uma dessas desvantagens.
É vantajoso por ser simples de construir, mas desvantajoso por exigir muitos contatos e relés; o CLP atenua isso porque não há limite de contatos, apenas de memória.
É vantajoso por ser barato, mas desvantajoso por ser difícil de entender; o CLP resolve tornando tudo automático.
É vantajoso por usar poucos contatos, mas desvantajoso por ser lento; o CLP acelera o processo.
É vantajoso por ser moderno, mas desvantajoso por não funcionar com CLP; o CLP não faz diferença.
Imagine que você precisa criar um sistema usando o método passo-a-passo. Quais são os passos estratégicos que você deve seguir para garantir que o sistema funcione corretamente, de acordo com as regras apresentadas?
Definir atuadores, nomear, estabelecer sequência, desenhar circuito, dividir em grupos, usar relé interno, e prever contato de rearme.
Apenas desenhar o circuito e ligar todos os atuadores ao mesmo tempo.
Nomear os atuadores e esquecer a sequência de trabalho.
Usar apenas um relé para todos os grupos e não dividir a sequência.
Por que é importante dividir a sequência de trabalho em grupos ao utilizar o método passo-a-passo, e como isso pode impactar o funcionamento do sistema?
Para organizar cada movimento em um grupo, facilitando o controle e a lógica do sistema.
Para gastar mais energia e complicar o circuito.
Para evitar que o sistema funcione corretamente.
Para que todos os atuadores funcionem ao mesmo tempo, sem controle.
Analise a importância do contato de REARME no método passo-a-passo e explique em que situação ele deve ser utilizado.
O contato de REARME é essencial para reinicializar o sistema sempre que o circuito for energizado, garantindo que o sistema comece corretamente.
O contato de REARME serve apenas para desligar o sistema permanentemente.
O contato de REARME é usado para acelerar o funcionamento dos atuadores.
O contato de REARME não tem função importante no sistema.
Observe o diagrama apresentado. Suponha que o relé anterior esteja habilitado e o relé posterior esteja desabilitado. Explique, com base no circuito, qual será o efeito sobre o relé final e justifique sua resposta utilizando o raciocínio lógico do funcionamento do circuito.
O relé final será acionado porque todos os contatos necessários estão fechados.
O relé final não será acionado porque o contato de selo está aberto.
O relé final será acionado apenas se o relé posterior for habilitado.
O relé final não será acionado porque o sinal de LIGA não está presente.
Analise o exemplo apresentado (A+ B+ A- B-) e explique como a sequência dos sinais (A+, B+, A-, B-) influencia o funcionamento dos relés K1, K2, K3 e K4. Justifique sua resposta com base no planejamento e raciocínio do circuito.
A sequência garante que cada relé seja acionado na ordem correta para o funcionamento do sistema.
A sequência não influencia o funcionamento dos relés, pois todos são acionados ao mesmo tempo.
A sequência faz com que apenas o relé K1 seja acionado.
A sequência impede que qualquer relé seja acionado.
Observe o diagrama apresentado. Se o sensor B2 (Sensor Cilindro A Avançado) estiver ativado, qual ação estratégica você pode planejar para garantir que o Cilindro A recue, considerando a lógica do controlador?
Ativar a saída Y1 (O0.0) para recuar o Cilindro A.
Ativar a saída Y2 (O0.1) para avançar o Cilindro B.
Ativar a saída Y3 (O0.2) para recuar o Cilindro B.
Pressionar o botão de partida S1 (I0.0).
Se o objetivo é garantir que o Cilindro B avance apenas quando o Cilindro A estiver totalmente recuado, como você pode usar os sensores e saídas do controlador para planejar essa sequência?
Monitorar o sensor B1 (I0.1) e ativar a saída Y2 (O0.1) somente quando B1 estiver ativado.
Ativar a saída Y3 (O0.2) sempre que o botão S1 (I0.0) for pressionado.
Ativar a saída Y1 (O0.0) quando o sensor B2 (I0.2) estiver ativado.
Ativar a saída Y2 (O0.1) sempre que o sensor B4 (I0.4) estiver ativado.
Considerando a tabela de operandos, como você pode planejar o uso dos relés auxiliares (K1 a K5) para criar uma lógica de segurança que impeça o avanço simultâneo dos cilindros A e B?
Programar os relés auxiliares para permitir apenas uma saída ativada por vez entre Y1 e Y2.
Ativar todos os relés auxiliares ao mesmo tempo.
Usar apenas o relé K5 para controlar ambos os cilindros.
Ignorar o uso dos relés auxiliares na lógica de segurança.
Observe o diagrama abaixo. Se o contato "Rearme" não for acionado, o que pode acontecer com o funcionamento do circuito?
O circuito pode não reiniciar corretamente após uma parada.
O circuito funcionará normalmente sem o Rearme.
O Rearme serve apenas para acender uma luz.
O Rearme faz o circuito desligar automaticamente.
No diagrama, há vários contatos e relés (K1, K2, K3, K4, K5). Se o relé K2 falhar, qual das seguintes consequências é mais provável para o funcionamento do circuito?
Algumas partes do circuito podem não ser ativadas corretamente.
O circuito funcionará normalmente, pois K2 não é importante.
Todos os relés vão funcionar ao mesmo tempo.
O circuito vai desligar todas as luzes.
Analise o diagrama apresentado. Se o botão S1 for pressionado, quais condições precisam ser verdadeiras para que o relé K1 seja ativado?
S1, B3, K4 e K2 precisam estar fechados.
Apenas S1 precisa estar fechado.
Apenas K1 precisa estar fechado.
S1 e K1 precisam estar abertos.
Usando o método passo-a-passo, como você elaboraria um programa para a seguinte sequência de movimentos: A+ B+ B- A-?
Primeiro A+, depois B+, depois B-, por fim A-
Primeiro B+, depois A+, depois B-, por fim A-
Primeiro A-, depois B-, depois A+, por fim B+
Primeiro B-, depois A-, depois B+, por fim A+
Ao analisar a sequência [A+ B+ (2s) B- A-] 3x, qual seria o raciocínio estratégico para programar essa repetição três vezes?
Programar a sequência completa e adicionar um contador para repetir três vezes
Programar apenas uma vez e esperar que o sistema repita automaticamente
Programar cada movimento separadamente sem considerar a repetição
Programar a sequência duas vezes e depois adicionar um movimento extra
Explique por que o método cadeia estacionária pode ser considerado mais vantajoso do que o método passo-a-passo tradicional em relação ao uso de contatos e ao processo de rearme.
Porque não precisa do contato de rearme e usa menos contatos por linha.
Porque utiliza mais relés e contatos.
Porque exige mais comandos manuais.
Porque depende de sensores externos.
Imagine que você está projetando um circuito usando o método cadeia estacionária. Quais etapas você seguiria para garantir que todos os relés e atuadores estejam corretamente nomeados e organizados?
Definir atuadores, nomear pela ordem de movimento, dividir em grupos, nomear relés e contatos.
Apenas desenhar o circuito e ligar todos os relés juntos.
Nomear todos os componentes aleatoriamente.
Ignorar a ordem dos movimentos e focar só nos contatos de selo.
Ao desenhar a parte de comando de um circuito de cadeia estacionária, como você deve organizar os contatos de liga, desliga e selo para os relés, especialmente para o último relé da sequência?
O último relé não precisa de contato de desliga nem de selo, enquanto os outros têm contatos de liga, habilita e selo.
Todos os relés precisam de contato de desliga e selo.
Apenas o primeiro relé precisa de contatos de liga e desliga.
Os contatos de selo são desnecessários para todos os relés.
Se você tivesse que dividir uma sequência de trabalho em grupos para aplicar o método cadeia estacionária, qual seria o critério correto para essa divisão?
Cada movimento corresponde a um grupo.
Dividir de acordo com o número de relés disponíveis.
Agrupar todos os movimentos em um único grupo.
Dividir apenas os movimentos rotativos.
Observe os diagramas apresentados na Parte de Comando. Como o selo (contato relé) contribui para o funcionamento do relé no circuito?
Mantém o relé ligado mesmo após o sinal inicial ser desligado.
Desliga o relé imediatamente após o sinal ser desligado.
Impede o funcionamento do relé.
Liga o relé apenas uma vez.
No exemplo apresentado (A+ B+ A- B-), qual é a importância de seguir a sequência correta das operações para o funcionamento do sistema passo-a-passo?
Garante que cada etapa ocorra na ordem correta, evitando falhas no processo.
Permite que todas as etapas ocorram ao mesmo tempo.
Faz com que o sistema funcione mais devagar.
Não tem importância, pois a ordem não altera o resultado.
Analise a Parte de Acionamento do diagrama. Por que é necessário que o relé esteja ligado para que a saída (solenóide) seja ativada?
Porque o relé controla o fluxo de energia para a solenóide.
Porque a solenóide funciona sozinha.
Porque o relé serve apenas para desligar o sistema.
Porque a saída não depende do relé.
Observe o diagrama apresentado. Se o botão S1 for pressionado, quais contatos precisam estar fechados para que a bobina K1 seja energizada? Explique seu raciocínio.
Apenas S1 precisa estar fechado, independente dos outros contatos.
S1 e K0 precisam estar fechados ao mesmo tempo.
S1 precisa estar fechado e K0 aberto para energizar K1.
S1 e K1 precisam estar fechados juntos.
No diagrama, se a bobina K3 for energizada, quais condições precisam ser atendidas? Justifique sua resposta com base no circuito apresentado.
B1 e K4 precisam estar fechados ao mesmo tempo.
Apenas B1 precisa estar fechado.
B4 e K2 precisam estar fechados.
S1 e K1 precisam estar fechados.
Analise o circuito apresentado. Se o contato B3 for pressionado, qual será a consequência para a bobina K4? Explique o caminho lógico.
K4 será energizada se B3 e K4 estiverem fechados.
K4 será energizada se apenas B3 estiver fechado.
K4 será energizada se B3 e K3 estiverem fechados.
K4 será energizada se B3 e K2 estiverem fechados.
Ao utilizar o método cadeia estacionária para elaborar programas de automação, por que é importante seguir a sequência correta de movimentos, como A+ B+ B- A-?
Porque garante que o sistema funcione de forma segura e eficiente.
Porque economiza energia elétrica.
Porque reduz o número de componentes no circuito.
Porque facilita a leitura do diagrama pneumático.
Imagine que você precisa programar uma sequência de movimentos pneumáticos: A+ B+ (2s) B- A-. Qual é o papel do tempo (2s) inserido entre B+ e B- na lógica do programa?
Permitir que o atuador B permaneça estendido por um tempo antes de retornar.
Aumentar a velocidade do movimento de B.
Reduzir o tempo total do ciclo.
Fazer com que o atuador A recue mais rápido.
Se uma sequência de movimentos precisa ser repetida três vezes, como na expressão [A+ B+ (2s) B- A-] 3x, qual estratégia você pode usar para garantir que o ciclo seja executado corretamente?
Usar um contador para controlar o número de repetições do ciclo.
Aumentar a pressão do sistema pneumático.
Reduzir o tempo de cada movimento.
Ignorar a ordem dos movimentos.
Explique por que as condições marginais não dependem do passo ou da sequência de movimentos em um programa de automação. Use exemplos do texto para justificar sua resposta.
Porque podem ocorrer a qualquer instante, independentemente da sequência.
Porque são sempre programadas no início do processo.
Porque dependem do equipamento utilizado.
Porque só acontecem no final da sequência.
Analise o diagrama pneumático apresentado e explique como as condições marginais podem exigir adaptações no método de programação, caso seja utilizado um método diferente da cadeia estacionária.
Porque outros métodos podem não contemplar situações que ocorrem fora da sequência principal.
Porque todos os métodos são iguais e não precisam de adaptações.
Porque o método cadeia estacionária não pode ser usado com diagramas pneumáticos.
Porque as adaptações só são necessárias em processos manuais.
Observe o diagrama elétrico apresentado. Se o botão B2 for pressionado, qual entrada do CLP será ativada e como isso pode influenciar o funcionamento do sistema?
I0.1 será ativada, podendo acionar uma saída programada pelo controlador.
I0.3 será ativada, mas não terá efeito no sistema.
O0.1 será ativada, ligando diretamente uma lâmpada.
I1.1 será ativada, desligando o sistema.
No segundo diagrama, se o sensor S5 detectar um objeto, qual entrada do CLP será acionada e como você pode planejar uma resposta automática usando o controlador?
A entrada I1.5 será acionada e o controlador pode ser programado para ligar uma lâmpada correspondente.
A entrada O1.5 será acionada e desligará todas as lâmpadas.
A entrada I0.5 será acionada e ativará todos os botões.
A entrada I1.0 será acionada e desligará o controlador.
Analise a tabela de alocação do CLP apresentada. Se for necessário acionar a saída O0.2, qual elemento do sistema será ativado e como você justificaria essa escolha em um projeto de automação?
O elemento Y2 será ativado, pois está conectado à saída O0.2, permitindo controlar um atuador específico.
O elemento H2 será ativado, pois está conectado à entrada I1.2.
O elemento Y1 será ativado, pois está conectado à saída O0.1.
O elemento H4 será ativado, pois está conectado à saída O1.7.
Imagine que você está programando um CLP e precisa acionar a lâmpada do botão de partida. Qual é o Operando Simbólico correto que você deve utilizar?
H1
Y1
S1
K0
Se um operador deseja selecionar entre Ciclo Único e Ciclo Contínuo, qual Operando Simbólico ele deve acionar?
S2
S3
S6
S8
Você está planejando um sistema de segurança. Qual relé você deve usar para garantir que o sistema pare em caso de emergência?
EM
K1
KP1
PI
Durante uma manutenção, é necessário garantir que o Cilindro A esteja recuado antes de iniciar o trabalho. Qual sensor deve ser verificado para garantir essa condição?
B1
B2
B3
B4
Se o objetivo é acionar o relé responsável pelo Passo-a-Passo 3 ou Parada, qual Operando Simbólico deve ser utilizado?
KP3
KP1
K3
REM
Por que é importante garantir que todos os atuadores estejam em sua posição inicial antes de iniciar o ciclo de uma máquina?
Para certificar que a máquina funcionará corretamente e evitar falhas no processo.
Para economizar energia elétrica durante o funcionamento.
Para garantir que a lâmpada H1 fique sempre acesa.
Para que o operador não precise acionar o botão de partida.
Explique o que acontece com a lâmpada H1 quando a máquina está em posição inicial e o operador ainda não acionou o botão de partida.
A lâmpada H1 fica piscando para avisar ao operador que pode acionar o botão de partida.
A lâmpada H1 permanece apagada o tempo todo.
A lâmpada H1 acende e permanece acesa até o fim do ciclo.
A lâmpada H1 só acende após o ciclo terminar.
Se a máquina não estiver em posição inicial, qual deve ser o estado da lâmpada H1 e por quê?
A lâmpada H1 deve ficar apagada, indicando que a máquina não está pronta para iniciar o ciclo.
A lâmpada H1 deve piscar para chamar a atenção do operador.
A lâmpada H1 deve acender continuamente.
A lâmpada H1 deve mudar de cor.
Após o operador acionar o botão de partida e enquanto a máquina estiver em ciclo, qual deve ser o comportamento da lâmpada H1?
A lâmpada H1 deve permanecer apagada durante o ciclo.
A lâmpada H1 deve piscar rapidamente.
A lâmpada H1 deve acender continuamente.
A lâmpada H1 deve alternar entre acesa e apagada.
