WorksheetsQCM – Pneumatique industrielle (30 questions)
Total questions: 34
Worksheet time: 12mins

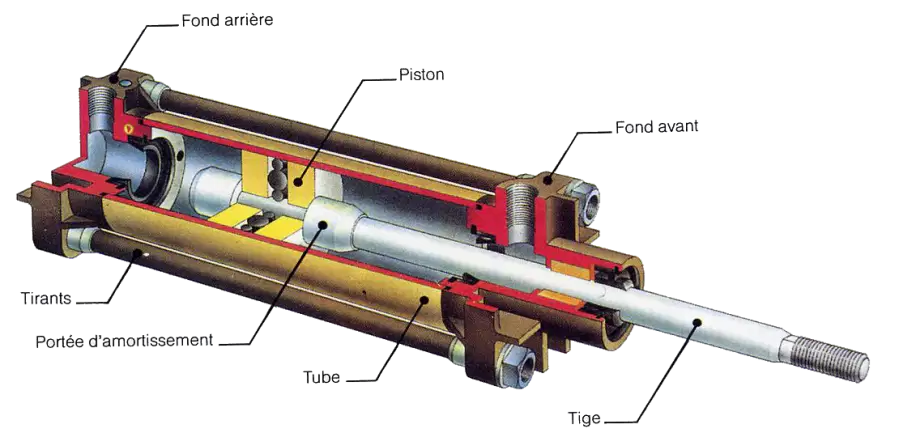

Quel est le rôle d’un vérin pneumatique ?
Produire du courant
Filtrer l’air
convertir une pression en force
Refroidir l’air
je représente:
un vérin simple effet
un vérin double effet
un actionneur
un moteur pneumatique
Un vérin double effet se déplace grâce à :
Un seul tuyau
Deux arrivées d’air : une pour chaque sens de déplacement
Un moteur électrique
Une courroie
je suis
Un pré actionneur
Un distributeur 5/3
Un distributeur 5/2
Un distributeur à commande electropneumatique
Je suis:
Un distributeur 4/2 à commande par pédale
Un distributeur 4/3 à rappel par ressort
Un distributeur simple effet
Un distributeur 4/2 à commande par levier
Un distributeur 5/2 signifie :
5 orifices et 2 positions
5 pistons et 2 réservoirs
5 bar et 2 litres
5 capteurs et 2 actionneurs
Un distributeur 3/2 peut commander :
Un vérin double effet
Un vérin simple effet
Une électrovanne
Une sonde
Quel composant commande le sens du mouvement d’un vérin ?
Le compresseur
Le distributeur
Le filtre
Le détendeur
je suis:
Un vérin spécial
Un distributeur 2/2 commandé électriquement
Un pré actionneur
Une électrovanne
Quelle est la fonction d’un limiteur de débit ?
Augmenter la pression
Réduire la vitesse du vérin
Filtrer l’air
Réduire la force

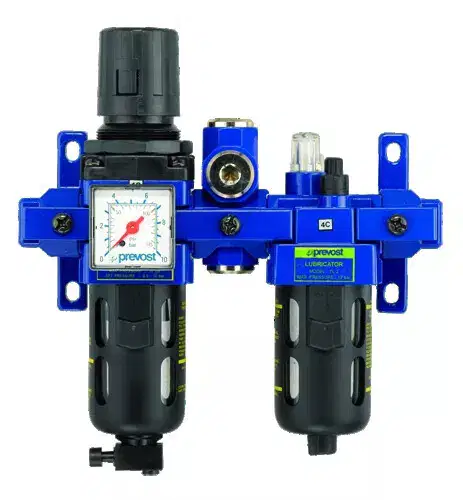

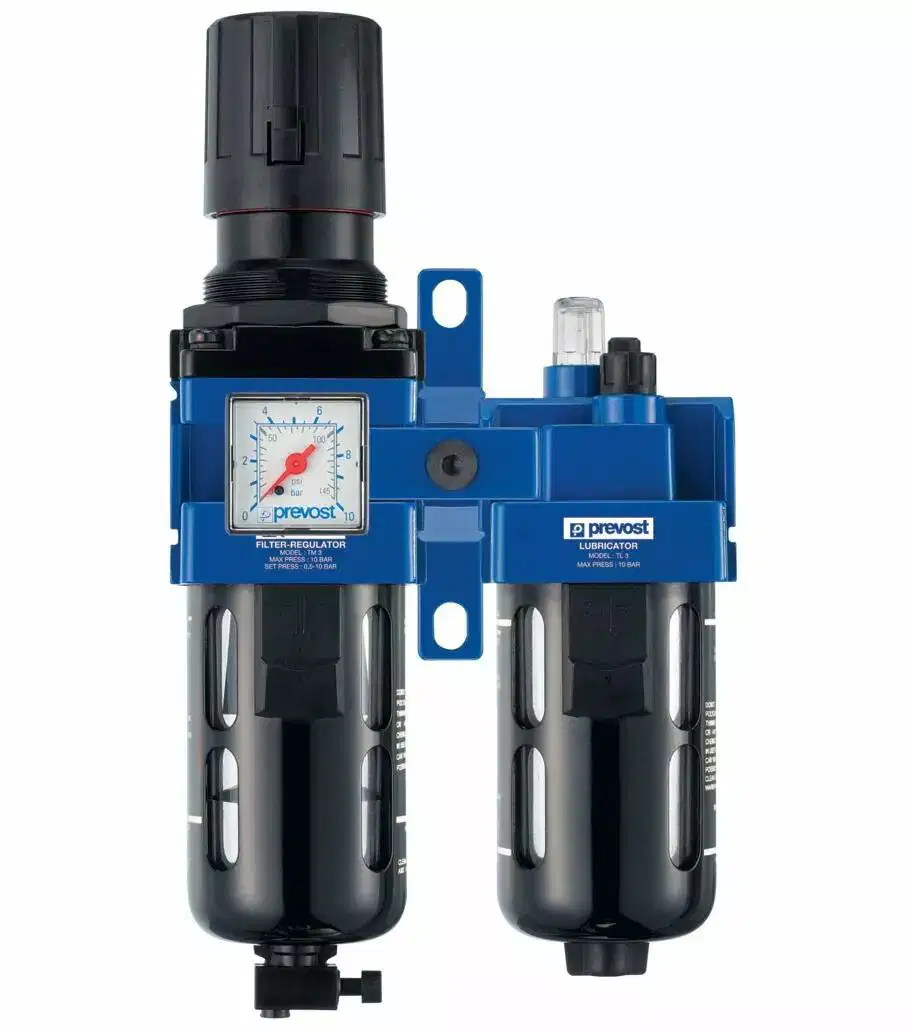

Une unité de traitement d'air comprend généralement :
Filtre, régulateur, lubrificateur
Tuyau, vérin, distributeur
Compresseur, moteur, poulie
Capteur, relais, LED
Quelle est la première étape dans le traitement de l’air comprimé ?
Le filtrage
La lubrification
La distribution
La régulation
13. Le rôle du compresseur est de :
augmenter la pression d’un gaz
réduire la température d’un liquide
filtrer l’air entrant
convertir l’énergie électrique en chaleur
Que permet un détendeur ?
Réduire la pression à un niveau souhaité
Augmenter la pression
Accélérer le vérin
Inverser le mouvement
Le lubrificateur sert à :
Réchauffer l'air
Nettoyer l'air
Ajouter une fine huile dans l'air pour lubrifier les composants
Arrêter le système
Quelle est la pression typique d'un réseau pneumatique industriel ?
0,5 bar
2 bars
6 bars
12 bars
Que fait une soupape de sécurité ?
Libère l'air si la pression devient trop élevée
Empêche l'air de sortir
Active le vérin
Change de direction
Qui est qui?
Vérin simple effet
vérin double effets
ventouse
moteur double sens de rotation
vérin rotatif
À quoi sert une vanne d'arrêt ?
Réguler le débit
Couper l'arrivée d'air
Quel composant permet d'ajuster la vitesse d’un vérin ?
Le filtre
Le limiteur de débit
Le capteur de fin de course
Le distributeur
Que signifie la position repos d’un distributeur ?
Le vérin bouge
Le système est à l’arrêt
L’air circule librement
La pression est maximale
Le capteur de fin de course sert à :
Régler la pression
Détecter la position du vérin
Changer le distributeur
Refroidir l’air
je suis:
Un vérin linéaire double effets
Un vérin linéaire simple effet
Un vérin rotatif double effets
Un vérin rotatif double effet
Dans un distributeur, les orifices 1, 2, 3, 4, 5 désignent :
Des niveaux de pression
Les entrées/sorties d’air
Des vitesses
Des états logiques

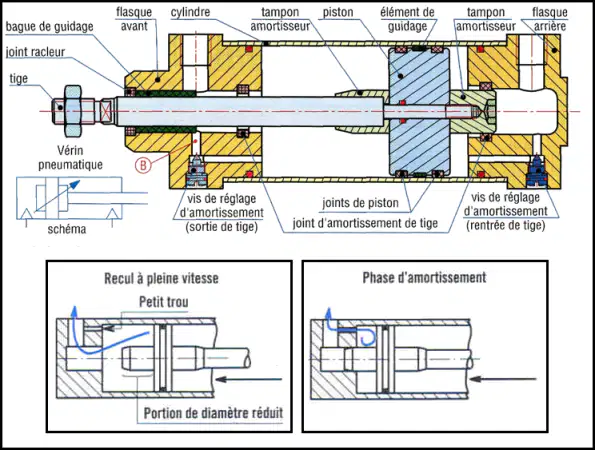

Un vérin à amortissement permet :
Une lubrification continue
Un arrêt plus doux en fin de course
Une augmentation de pression
Une vitesse constante
Un vérin rotatif :
Déplace une charge en ligne droite
Fait tourner une pièce
Ne fonctionne qu’à l’huile
Ne fonctionne qu’à l’électricité
Le symbole d’un distributeur 5/2 indique :
5 pistons et 2 réservoirs
5 orifices, 2 positions
5 vannes, 2 filtres
5 câbles, 2 moteurs
Que fait un filtre pneumatique ?
Colorie l'air
Retient les particules et l’eau contenues dans l’air
Lubrifie l’air
Réchauffe l’air
Un distributeur bistable garde sa position :
Jusqu’à arrêt du compresseur
En cas de coupure d’air
Jusqu’à une nouvelle commande
S’il n’est pas lubrifié
Faites correspondre les éléments suivants
Pression
Chambre avant du vérin
échappement
Chambre arrière du vérin
Echappement
Faites correspondre les éléments suivants
Commande pneumatique interne
Commande électropneumatique
Commande électrique
Commande par ressort
Commande par galet
Quand j'actionne le tiroir en 14
Le vérin sort
Le vérin rentre
Le vérin ne bouge pas
Cela ne veux riens dire
Faites correspondre les éléments suivants
Vérin double effet avec amortisseurs
Vérin télescopique double effets
Multiplicateur de pression
Vérin sans tige
Vérin rotatif
Distributeur 3/2 à galet
un élément du circuit de commande
Un élément du circuit de puissance
Utilisé comme capteur de fin de course
