WorksheetsOLIMPIADAS FASE I
Total questions: 21
Worksheet time: 11mins

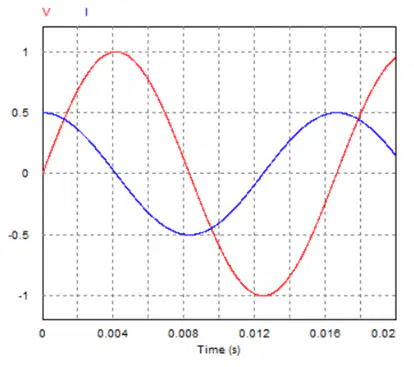

La figura muestra las formas de onda de tensión (rojo) y corriente (azul) de un:
Inductor
Capacitor
Resistencia
Potenciómetro
Para el circuito mostrado, analice el conjunto de ramas resaltadas con líneas gruesas en la siguiente imagen. ¿Cómo se clasifica correctamente este conjunto de elementos?
Es una malla
Es una trayectoria abierta
Es un super nodo
Es un lazo pero no una malla

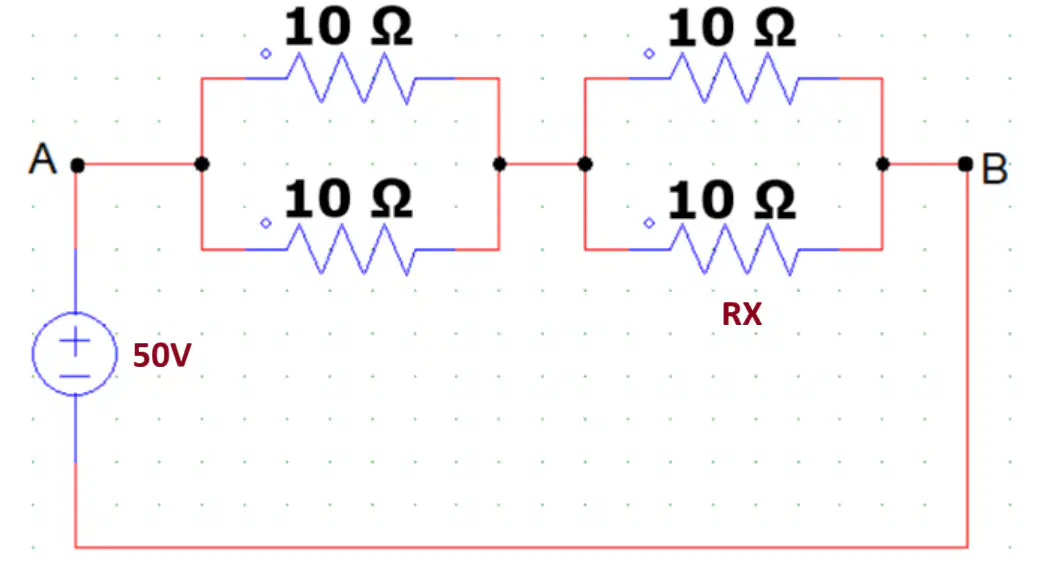

La corriente en la resistencia RX es:
5A
2.5A
40A
10A
¿Cuál de los siguientes elementos de un circuito eléctrico tiene la capacidad de almacenar energía en forma de un campo magnético cuando circula una corriente a través de él?
Inductor
Capacitor
Resistencia
Fuente de corriente
La expresión mostrada en la figura se usa para calcular:
Reactancia.
Impedancia
Admitancia
Susceptancia
La capacitancia equivalente es:
1.5μF
1.33μF
5.2μF
26nF
En el análisis de transitorios para un circuito RLC en serie, ¿cuál es la expresión correcta para el factor de amortiguamiento (α)?
El valor de la resistencia de la figura es:
3.2kΩ
32Ω
3200Ω
320Ω
Se tiene una carga puramente inductiva, se decidió tomar como referencia el fasor de la corriente (una condición inusual) por lo que se sabe que su ángulo es 0°
¿qué se puede decir sobre el ángulo de la tensión aplicada a dicha carga en AC?
El ángulo de la tensión aplicada es 0°
El ángulo de la tensión aplicada es 90°
El ángulo de la tensión aplicada es -90°
el ángulo de la corriente no puede ser cero en una carga inductiva
Se dice que una función que se repite después de intervalos
fijos es
Un fasor
Armónica
Reactiva
Periódica
En el circuito de la figura, la tensión del capacitor justo
antes de t=0 es de:
10V
7V
6V
4V
¿Es posible que la forma de onda de la tensión de la figura esté asociada con un capacitor real?
Falso
Verdadero
La resistencia equivalente de un circuito en paralelo es de 25 Ohm, si se sabe que dos de las tres resistencias que conforman el circuito tienen un valor de 100 Ohms, ¿Cuál el es valor de la tercera resistencia?
100 Ohm
200 Ohm
50 Ohm
30 Ohm
La siguiente figura muestra el grosor de un alambre de cobre cual sección presentará menor conductancia:
Sección 1
Sección 2
Sección 3
Sección 4
¿Cómo están ubicadas las bombillas en el circuito?
SERIE/PARALELO/SERIE/SERIE
PARALELO/PARALELO/SERIE/PARALELO
PARALELO/PARALELO/SERIE/SERIE
PARALELO/SERIE/SERIE/PARALELO
Si la fuente de tensión es igual para todos los circuitos de la siguiente figura, se puede concluir:
Todos los circuitos son diferentes
Los circuitos 2 y 4 son equivalentes
Los circuitos 2 y 1 son equivalentes
Los circuitos 2 y3 son equivalentes
¿Qué par de circuitos de la figura son equivalentes?
a y b
b y d
a y c
c y d
La imagen muestra el diagrama fasorial de un circuito alimentado por una fuente de corriente alterna. Basándose en la relación angular entre el fasor de voltaje (V) y el fasor de corriente (I), ¿qué tipo de carga predomina en el circuito?
Carga resistiva
Carga capacitiva
Carga inductiva
Cuando una carga conectada en Y se alimenta con tensiones
en secuencia de fases abc, las tensiones de línea se atrasan de
las correspondientes tensiones de fase en 30°.
Verdadero
Falso
La resistencia de Thevenin en las
terminales a y b es de:
4Ω
25Ω
20Ω
5Ω
Un osciloscopio muestra una señal de voltaje senoidal pura cuya amplitud máxima es de 170 V. ¿Cuál es el valor RMS (eficaz) aproximado de esta señal que registraría un multímetro convencional en escala de AC?
120V
340V
170V
108V
