WorksheetsTema 11. DEFORMACIÓN PLÁSTICA II. FORJA Y LAMINACIÓN
Total questions: 52
Worksheet time: 29mins
La mayoría de los trabajos de forja se realizan en caliente.
Verdadero
Falso
En un proceso de forja por estampación se añade un exceso de material
a) Verdadero
a) Falso
La siguiente figura corresponde a un proceso de forja:
Libre
Por acuñado
Con estampa cerrada
Con estampa semicerrada
La siguiente figura corresponde a un proceso de forja:
Libre
Por acuñado
Con estampa cerrada
Con estampa semicerrada
La siguiente figura corresponde a un proceso de forja:
Libre
Por acuñado
Con estampa cerrada
Con estampa semicerrada
La siguiente figura corresponde a un proceso de forja:
Libre
Por acuñado
Con estampa cerrada
Con estampa semicerrada
La siguiente figura corresponde a un proceso de forja:
Libre
Por acuñado
Con estampa cerrada
Con estampa semicerrada
La siguiente figura corresponde a un proceso de forja:
Libre
Por acuñado
Con estampa cerrada
Con estampa semicerrada
La siguiente figura corresponde a un proceso de forja:
Libre
Por acuñado
Con estampa cerrada
Con estampa semicerrada
La siguiente figura corresponde a un proceso de forja:
Libre
Por acuñado
Con estampa cerrada
Con estampa semicerrada
La siguiente figura corresponde a un proceso de forja:
Libre
Por acuñado
Cerrada ( por recalcado)
Semicerrada
El elemento de la siguiente figura se puede obtener mediante un proceso de forja:
Libre
Por acuñado
Cerrada ( por recalcado)
Semicerrada
La siguiente figura corresponde a un proceso de forja:
Libre
Por acuñado
Cerrada ( por recalcado)
Semicerrada

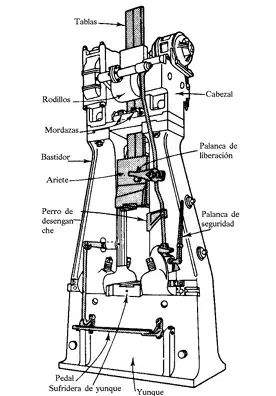

La siguiente figura corresponde a una máquina de forja:
Martillo o martinete de caída libre
Martillo o martinete de doble efecto
Martillo o martinete de contragolpe
Prensa de husillo
Prensa mecánica

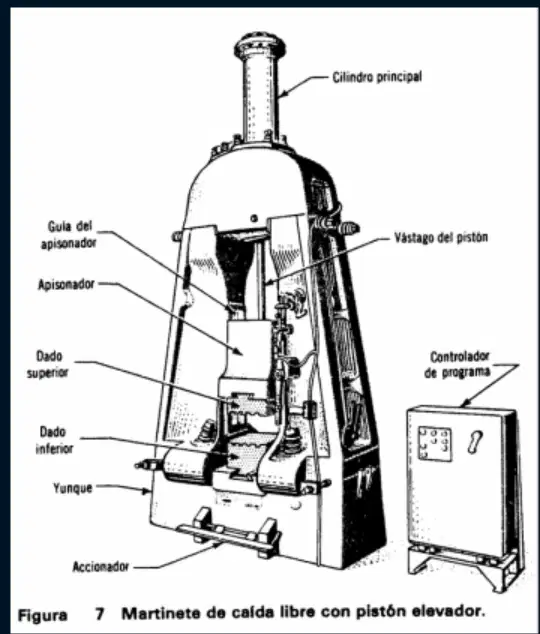

La siguiente figura corresponde a una máquina de forja:
Martillo o martinete de caída libre
Martillo o martinete de doble efecto
Martillo o martinete de contragolpe
Prensa de husillo
Prensa mecánica

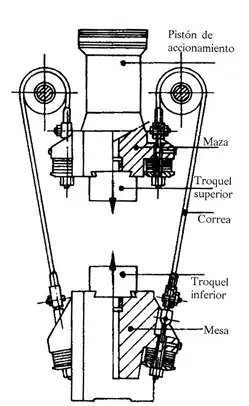

La siguiente figura corresponde a una máquina de forja:
Martillo o martinete de caída libre
Martillo o martinete de doble efecto
Martillo o martinete de contragolpe
Prensa de husillo
Prensa mecánica
La siguiente figura corresponde a una máquina de forja:
Martillo o martinete de caída libre
Martillo o martinete de doble efecto
Martillo o martinete de contragolpe
Prensa de husillo
Prensa mecánica
La siguiente figura corresponde a una máquina de forja:
Prensa hidráulica
Máquina horizontal de forja
Cubilote
Prensa de husillo
Prensa mecánica
La siguiente figura corresponde a una máquina de forja:
Prensa hidráulica
Máquina horizontal de forja
Cubilote
Prensa de husillo
Prensa mecánica
La siguiente figura corresponde a un defecto de forja:
Abarrilamiento
Exceso de tensiones residuales
Pandeo
Grietas
Falta de penetración
La siguiente figura corresponde a un defecto de forja:
Abarrilamiento
Exceso de tensiones residuales
Pandeo
Grietas
Falta de penetración
La siguiente figura corresponde a un defecto de forja:
Abarrilamiento
Exceso de tensiones residuales
Pandeo
Grietas
Falta de penetración
La siguiente figura corresponde a un defecto de forja:
Abarrilamiento
Exceso de tensiones residuales
Pandeo
Grietas
Falta de penetración
La siguiente figura corresponde a un defecto de forja:
Abarrilamiento
Exceso de tensiones residuales
Pandeo
Grietas
Falta de penetración
¿Qué tipo de forja cerrada especial sirve para imprimir detalles finos (como monedas) ?
Libre
Por acuñado
Acuñado
Semicerrada
Un proceso de forja libre es utilizado para la producción de grandes series.
Verdadero
Falso
La rebaba, se origina en un proceso de forja:
Libre
Con estampa cerrada
Con estampa semicerrada
En los procesos de forja no se origina rebaba
La forja por recalcado es un proceso generalmente de tipo manual.
Verdadero
Falso
Indica cuál de las siguientes máquinas-herramientas trabaja a mayores velocidades.
Prensa de husillo
Prensa mecánica
Prensa hidráulica
Martinetes de caída libre
En los procesos de forja libre, para reducir o eliminar el abarrilamiento:
Se utilizan barreras térmicas
Se utilizan matrices calientes
Todas las respuestas son correctas
Las grietas en las piezas forjadas se dan cuando la deformación se limita a las capas superficiales.
Verdadero
Falso
Los procesos de laminación siempre se realizan en caliente.
Verdadero
Falso
El producto de partida de los procesos de laminación, se denomina:
Petaca
Lámina
Lingote
Desbaste
¿Cuál de las siguientes opciones describe mejor en qué consiste la laminación?
a) Reducir la sección del material estirándolo a través de una hilera mediante una fuerza de tracción.
b) Reducir la sección de un material haciéndolo pasar entre dos cilindros que giran en sentido contrario.
c) Dar forma al material comprimiéndolo dentro de un molde cerrado mediante un pisón.
d) Separar material aplicando un esfuerzo cortante entre punzón y matriz.
En laminación, para que se cumpla la condición de arrastre (mordida) y el cilindro “atrape” el material, debe verificarse:
a) tan (alpha0) > nu
b) tan (alpha0) < nu
c) nu <0
d) alpha0= 90º
La siguiente imagen, esquema de un proceso de obtención de productos corresponde:
Laminación
Forja
Estirado
Extrusión
Doblado y curvado
Para los productos obtenidos por laminación, cuál es la secuencia de pasos hasta llegar a los productos:
¿Cuáles son las tres partes principales que componen a los cilindros de laminación?
a) Alma, brida y garganta.
b) Troquel, punzón y matriz.
c) Cuerpo o tabla, cuellos y muñones (o trefles).
d) Cabeza, vástago y bancada.
¿Qué es una caja de laminación según los equipos de conformado?
A) Es la unidad básica formada por un bastidor y rodillos que giran para reducir el espesor del material metálico
B) Es el horno industrial de precalentamiento donde el metal alcanza la temperatura de recristalización necesaria
C) Es el mecanismo mecánico encargado de bobinar las chapas de acero cuando el proceso de deformación ha terminado
D) Es la herramienta de corte lateral que elimina el exceso de material para asegurar el ancho final de la pieza metálica
A qué corresponde la siguiente imagen:
Caja de laminación doble dúo
Forja
Caja de laminación trío
Caja de laminación dúo
Caja de laminación (Cuartos)
A qué corresponde la siguiente imagen:
Caja de laminación doble dúo
Forja
Caja de laminación trío
Caja de laminación dúo
Caja de laminación (Cuartos)
A qué corresponde la siguiente imagen:
Caja de laminación doble dúo
Forja
Caja de laminación trío
Caja de laminación dúo
Caja de laminación (Cuartos)
A qué corresponde la siguiente imagen:
Caja de laminación doble dúo
Forja
Caja de laminación trío
Caja de laminación dúo
Caja de laminación (Cuartos)
A qué corresponde la siguiente imagen:
Caja de laminación doble dúo
Cajas múltiples
Caja de laminación trío
Caja de laminación dúo
Caja de laminación (Cuartos)
A qué corresponde la siguiente imagen:
Caja de laminación doble dúo
Cajas múltiples
Cajas universales
Caja de laminación dúo
Caja de laminación (Cuartos)
¿Qué tipo de caja de laminación se usa exclusivamente en laminación de chapa en frío?
Caja dúo
Caja trío
Caja Cuartos
Caja múltiple
¿Qué es un tren de laminación según los equipos de conformado de metales?
A) Es el conjunto de cajas laminadoras sincronizadas que realizan pasadas sucesivas para obtener el perfil final.
B) Es el sistema de transporte ferroviario encargado de mover los lingotes calientes entre las diversas plantas.
C) Es la estructura metálica que mantiene alineados los cilindros de apoyo en las cajas de laminación múltiples.
D) Es el mecanismo de lubricación automática que suministra aceite a los cojinetes de todos los rodillos activos.
A qué corresponde la siguiente imagen:
Caja laminación trío
Tren continuo
Tren en línea o abierto
Tren en zig-zag
A qué corresponde la siguiente imagen:
Caja laminación trío
Tren continuo
Tren en línea o abierto
Tren en zig-zag
A qué corresponde la siguiente imagen:
Caja laminación trío
Tren continuo
Tren en línea o abierto
Tren en zig-zag
A qué corresponde la siguiente imagen:
Tren Planetario
Tren continuo
Tren Steckel
Tren en zig-zag
A qué corresponde la siguiente imagen:
Tren Planetario
Tren continuo
Tren Steckel
Tren en zig-zag
