Worksheetseat-ElDa1234
Total questions: 40
Worksheet time: 20mins
Apa definisi paling tepat dari elektronika daya dalam konteks industri?
Bidang yang mempelajari sinyal kecil untuk komunikasi
Ilmu yang hanya mengatur tegangan di bawah 60 volt
Bidang yang membahas aplikasi elektronika pada daya besar
Cabang yang fokus pada sensor rumah tangga berdaya rendah
Mengapa pengaturan konvensional pada peralatan industri dianggap kurang efektif?
Karena hanya bekerja untuk arus di bawah lima ampere
Karena biaya awalnya sangat murah untuk semua sistem
Karena menimbulkan rugi-rugi besar dan tidak memenuhi kebutuhan
Karena membutuhkan perangkat kontrol kontinu yang sederhana
Peralatan rumah tangga berdaya kecil tidak cocok untuk apa dalam aplikasi industri?
Komunikasi nirkabel jarak pendek
Pengukuran suhu ruangan perkantoran
Kontrol lampu LED hemat energi
Pengaturan rangkaian pada arus dan tegangan tinggi
Bidang ilmu apa saja yang secara umum mencakup ruang lingkup elektronika daya?
Elektronika, Sistem Tenaga Listrik, Sistem Kontrol
Ekonomi mikro, Manajemen, Akuntansi
Fisika kuantum, Biologi sel, Kimia organik
Jaringan komputer, Kriptografi, Keamanan siber

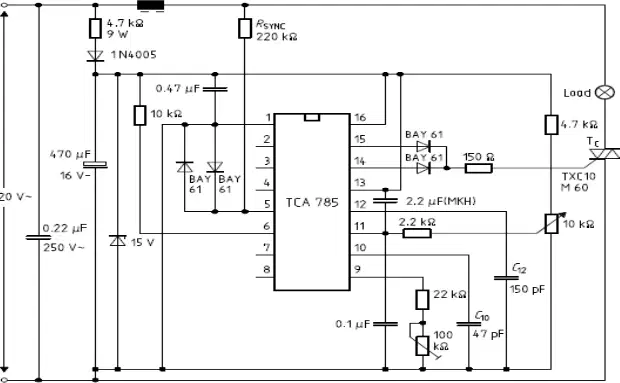

Perhatikan rangkaian dengan IC TCA785, resistor, kapasitor, serta beban lampu. Besaran listrik apa yang wajib dipahami untuk menganalisis kerja rangkaian ini dalam sistem tenaga listrik?
Frekuensi, temperatur, massa, panjang kabel
Induktansi, gaya mekanik, kecepatan angin, suhu ruangan
Hambatan, warna kabel, bentuk konektor, merk IC
Tegangan, arus, daya, faktor daya, efisiensi

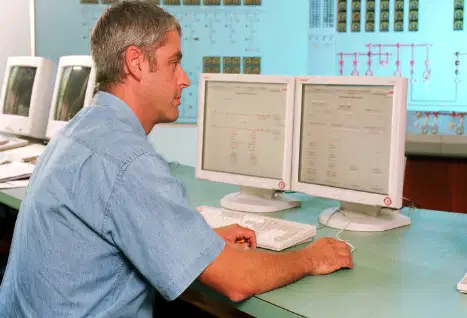

Pada sistem kontrol berbasis komputer, fungsi utama HMI adalah apa?
Menghubungkan operator dengan peralatan melalui antarmuka
Menggantikan semua sensor fisik pada peralatan
Menambah daya keluaran generator listrik
Menghapus kebutuhan akan PLC dan SCADA
Komponen apa yang umum digunakan sebagai saklar dalam elektronika daya modern untuk meningkatkan efisiensi sistem besar?
Relay elektromekanis cepat
Tabung vakum berdaya tinggi klasik
Semikonduktor solid-state modern
Resistor wire-wound besar
Pada teknik modulasi lebar pulsa (PWM), apa yang diubah untuk mengatur daya rata-rata pada beban seperti terlihat pada diagram pulsa 50% dan 12,5%?
Frekuensi pembawa sinyal konstan
Lebar pulsa siklus kerja sinyal
Bentuk gelombang arus keluaran
Amplitudo tegangan sumber AC
Perangkat konverter yang mengubah sumber AC menjadi DC disebut apa dalam elektronika daya?
Konverter AC ke DC
AC Regulator terkontrol
DC Chopper penurun
Inverter sumber tegangan
Pada pengaturan konvensional dengan pembagi tegangan resistor, rugi-rugi panas sebanding dengan besaran apa?
Kuadrat arus dan nilai resistor
Tegangan sumber dan duty cycle
Frekuensi switching dan induktansi
Suhu lingkungan dan kapasitansi
Perhatikan diagram forward vs reverse bias pada dioda. Kondisi forward bias terjadi ketika kutub positif sumber terhubung ke sisi P dan negatif ke sisi N. Apa konsekuensi utamanya terhadap arus melalui dioda?
Arus mengalir signifikan melewati dioda
Arus terhenti sepenuhnya tanpa kebocoran
Arus acak tergantung suhu lingkungan
Arus hanya mengalir dari N ke P secara kuat
Terminal apa saja yang dimiliki SCR sebagai saklar terkendali?
Drain, Source, Gate
Basis, Emitor, Kolektor
Anoda, Katoda, Basis
Anoda, Katoda, Gate
Kapan SCR mulai menghantarkan arus dalam kondisi maju?
Saat diberi trigger pada gate
Saat tegangan balik tinggi terjadi
Saat anoda dihubungkan ke ground
Saat katoda diberi tegangan negatif
Aplikasi umum SCR di sistem daya adalah apa?
Penguat sinyal radio frekuensi
Memori non-volatile perangkat lunak
Pengendali daya AC dan dimmer
Sensor suhu presisi industri
Pada simbol MOSFET tipe enhancement, kondisi default perangkat adalah apa? Perhatikan label "Enhancement Type (normally-off)" pada diagram.
Selalu konduksi pada drain-source
Biasanya menyala tanpa tegangan gerbang
Biasanya mati tanpa tegangan gerbang
Selalu terputus pada substrate-ground

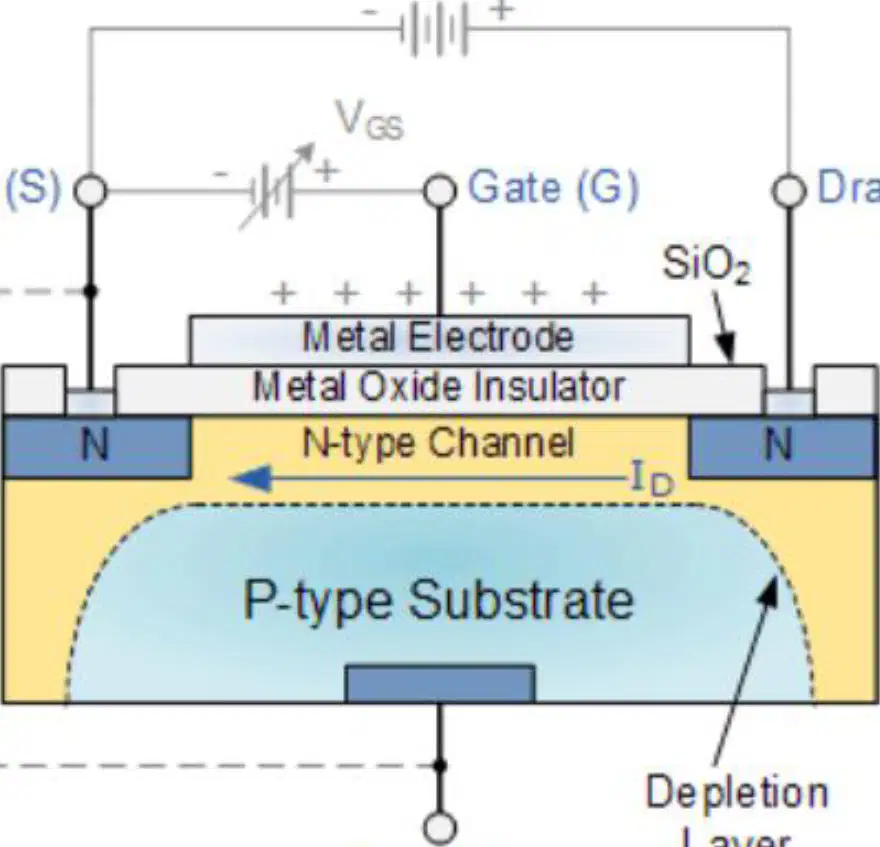

Pada diagram struktur internal MOSFET kanal-N, bahan isolator gerbang ditandai sebagai apa?
Si sebagai epitaksi kanal
SiO2 sebagai isolator oksida
GaAs sebagai substrat P
SiO2 sebagai oksida logam
Apa peran lapisan deplesi yang ditandai pada substrat dalam MOSFET kanal-N?
Menambah resistansi gate metal
Mengurangi pembawa di persambungan
Meningkatkan kapasitansi gerbang
Menciptakan kanal P permanen
Pada slide, IGBT digambarkan sebagai kombinasi dua perangkat. Kombinasi apa yang benar untuk menjelaskan IGBT?
Kombinasi dioda dan SCR untuk arus besar
Kombinasi JFET dan triac untuk efisiensi tinggi
Kombinasi MOSFET dan BJT untuk kontrol mudah
Kombinasi op-amp dan BJT untuk tegangan tinggi

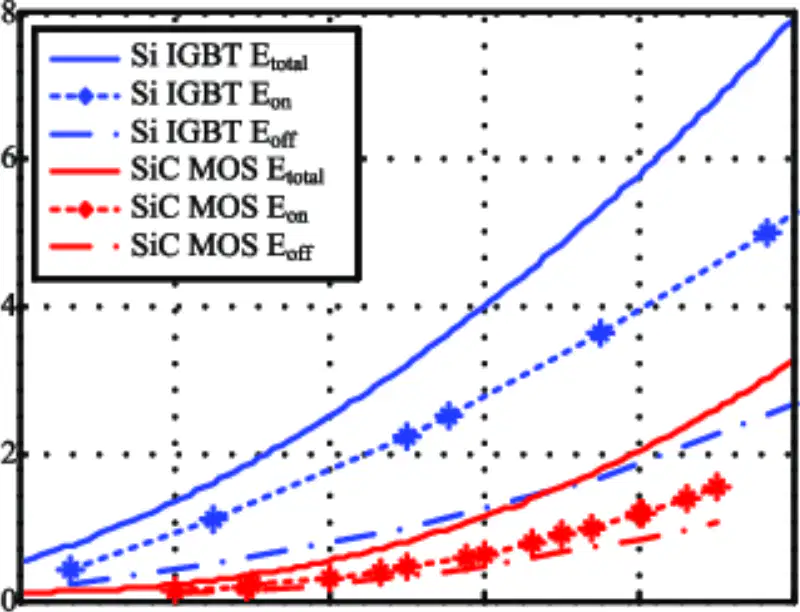

Berdasarkan grafik switching loss yang ditampilkan, mana pernyataan yang paling tepat?
Eon Si IGBT selalu lebih kecil dari Eoff Si IGBT
SiC MOS menunjukkan Etotal lebih besar dari Si IGBT
Switching loss menurun saat arus meningkat untuk Si IGBT
Si IGBT memiliki Etotal lebih besar pada arus tinggi
Dalam studi kasus, inverter motor tiga fasa umumnya memakai komponen apa?
IGBT pada arus besar
MOSFET pada tegangan tinggi
Dioda sebagai saklar utama
SCR untuk kontrol DC
Apa fungsi utama penyearah dalam sistem elektronika daya?
Menstabilkan suhu komponen daya
Menaikkan frekuensi sinyal AC
Mengubah DC menjadi AC murni
Mengubah arus AC menjadi arus DC
Komponen apa yang digunakan pada penyearah tidak terkendali sebagai saklar otomatis ON saat forward bias dan OFF saat reverse bias?
MOSFET kanal-N logika tegangan
Transistor BJT penguat arus sinyal
SCR thyristor pemicu gerbang kontrol
Dioda daya penyearah konduksi otomatis
Mengacu pada kurva I–V dioda daya, pernyataan manakah yang benar tentang tegangan ambang dan breakdown?
Arus balik tetap nol sampai tak terbatas
Breakdown terjadi saat V positif melewati +50 V
Tegangan ambang sekitar 0,7 V untuk silikon
Arus maju besar muncul di bawah 0,1 V untuk silikon
Pada diagram gelombang, penyearah setengah gelombang menghasilkan bentuk keluaran seperti apa dibandingkan input AC?
Kedua puncak positif dan negatif diteruskan utuh
Gelombang menjadi datar konstan tanpa riak sama sekali
Hanya puncak positif diteruskan, bagian negatif terblokir
Hanya puncak negatif diteruskan, bagian positif terblokir
Berdasarkan skema rangkaian, penyearah gelombang penuh jembatan menggunakan berapa dioda aktif per setengah siklus untuk mengalirkan arus ke beban?
Empat dioda mengalirkan arus pada setiap setengah siklus
Tiga dioda mengalirkan arus pada setiap setengah siklus
Dua dioda mengalirkan arus pada setiap setengah siklus
Satu dioda mengalirkan arus pada setiap setengah siklus
Pada diagram, lapisan isolator yang memisahkan gerbang dari kanal ditunjukkan sebagai apa?
SiO2 sebagai oksida logam tipis
Polimer organik sebagai dielektrik umum
Udara sebagai pemisah alami
Nitride silikon sebagai lapisan padat
Apa fungsi utama lapisan SiO2 pada struktur MOSFET?
Sebagai jalur arus antara terminal
Sebagai isolator gerbang terhadap kanal
Sebagai pendingin termal utama
Sebagai reservoir doping untuk N
Lapisan deplesi pada gambar terbentuk di mana saat MOSFET beroperasi?
Di dalam elektroda logam gerbang
Di sepanjang kontak logam drain
Di antara gate dan oksida SiO2
Di antara kanal N dan substrat P
Lihat simbol pada gambar: terminal yang diberi label G, C, dan E berturut-turut adalah…
Gate, Collector, Emitter
Gate, Cathode, Emitter
Gate, Collector, Emitter-base
Grid, Collector, Emitter
Dibandingkan SiC MOS pada grafik, total switching loss IGBT silikon pada arus tinggi cenderung…
Tidak dapat dibandingkan dari grafik
Lebih besar daripada SiC MOS
Sama persis dengan SiC MOS
Lebih kecil daripada SiC MOS
Penyearah gelombang penuh jembatan menghasilkan keluaran DC seperti apa jika dibandingkan dengan setengah gelombang?
Amplitudo nol sepanjang waktu
Gelombang rata tanpa ripple terlihat
Ripple lebih jarang dengan satu puncak
Ripple lebih sering dengan kedua puncak
Mengacu pada simulasi setengah gelombang, mengapa bagian bawah grafik keluaran memiliki segmen nol?
Sumber AC berhenti berosilasi sesaat
Dioda memblok saat polaritas terbalik
Resistor menyerap seluruh sinyal saat negatif
Transformator kehabisan daya pada beban
Pada rangkaian penyearah setengah gelombang dengan kapasitor 5 µF dan beban 1 kΩ seperti pada gambar, fungsi utama kapasitor filter adalah apa?
Mengubah dioda menjadi penyearah gelombang penuh
Menurunkan frekuensi sumber menjadi setengah
Menyimpan muatan untuk meredam ripple tegangan
Menaikkan amplitudo AC pada sisi input
Jika nilai kapasitansi diperbesar pada rangkaian tersebut, bagaimana perubahan tipikal pada tegangan keluaran DC terfilter?
Ripple acak dan tegangan RMS konstan
Ripple tidak berubah dan tegangan puncak turun
Ripple menurun dan tegangan rata-rata naik
Ripple meningkat dan tegangan rata-rata turun
Pada penyearah gelombang penuh dengan trafo center-tap, bagaimana arus melewati dioda saat setengah-siklus positif dan negatif untuk menghasilkan tegangan yang selalu searah pada beban?
Satu dioda selalu menghantar pada semua setengah-siklus
Tidak ada dioda yang menghantar pada setengah-siklus negatif
Satu dioda menghantar tiap setengah-siklus secara bergantian
Kedua dioda menghantar pada kedua setengah-siklus bersamaan
Jika sumber AC 20 Hz disearahkan penuh, berapa frekuensi riak dasar pada keluaran sebelum filter?
5 Hz pada gelombang keluaran dasar
10 Hz pada gelombang keluaran dasar
20 Hz pada gelombang keluaran dasar
40 Hz pada gelombang keluaran dasar
Pada jembatan dioda, penurunan tegangan total selama konduksi umumnya sekitar:
Satu kali tegangan maju dioda
Dua kali tegangan maju dioda
Empat kali tegangan maju dioda
Tiga kali tegangan maju dioda
Dalam pengamatan osiloskop simulasi, bentuk gelombang keluaran yang sudah difilter kapasitor paling mungkin terlihat:
AC segitiga dengan kemiringan konstan
DC dengan puncak berlekuk turun perlahan
Gelombang sinus murni tanpa distorsi
Gelombang persegi dengan duty cycle tetap
Jika beban bertambah besar (resistansi lebih tinggi), bagaimana perubahan riak pada keluaran berkapasitor?
Riak tetap sama karena kapasitor ideal
Riak menjadi nol karena dioda terkunci
Riak menurun karena arus pengosongan lebih kecil
Riak meningkat karena arus pengosongan lebih kecil
Pada rangkaian yang ditunjukkan, lampu pijar menyala lebih stabil saat kapasitor ditambahkan. Penjelasan yang paling tepat adalah:
Kapasitor menyimpan energi untuk menjaga tegangan lebih rata
Kapasitor mengubah AC menjadi DC murni tanpa rugi
Kapasitor menaikkan tegangan puncak melampaui sumber
Kapasitor membuat dioda berkonduksi sepanjang waktu
