Free Printable Fisika Listrik dan Magnet (Kelas 12)

1.

Sebuah kapasitor C1 mempunyai kapasitas sebesar 6 farad diberi muatan sehingga bertegangan 30 volt. Apabila kapasitor itu dilepas dari tegangan tersebut kemudian dihubungkan dengan kapasitor lain yang berkapasitas 4 secara paralel dengan jumlah muatan yang sama, tegangan kapasitor menjadi....

a)

8 volt

b)

10 volt

c)

12 volt

d)

15 volt

e)

18 volt

2.

Sebuah aki memiliki GGL 28 volt. Saat diisi dengan arus 20 A, tegangan jepitnya menjadi 34 volt. Hambatan dalam aki sebesar....

a)

0,2 ohm

b)

0,3 ohm

c)

0,6 ohm

d)

0,4 ohm

e)

0,8 ohm

3.

Perhatikan gambar berikut! Jika besar I = 9 A, I1 = I2 = 3 A dan I3 = 2 A, kuat arus I4 adalah....

a)

17 A

b)

4 A

c)

2 A

d)

1 A

e)

0,5 A

4.

Perhatikan gambar tiga muatan berikut ini. Besar dan arah gaya Coulomb di muatan b adalah....

a)

$2{,}5k\,q\,r^{-2}$ ke kanan

b)

$2{,}5k\,q\,r^{-2}$ ke kiri

c)

$5k\,q\,r^{-2}$ ke kanan

d)

$5k\,q\,r^{-2}$ ke kiri

e)

$7{,}5k\,q\,r^{-2}$ ke kanan

5.

Sebuah benda memiliki muatan listrik $+8\times10^{-9}\,\text{C}$ . Benda ini berjarak 3 cm dari titik A. Kuat medan listrik pada titik tersebut adalah....

a)

$4\times10^{4}\ \text{N/C}$

b)

$8\times10^{4}\ \text{N/C}$

c)

$16\times10^{4}\ \text{N/C}$

d)

$20\times10^{4}\ \text{N/C}$

e)

$24\times10^{4}\ \text{N/C}$

6.

Perhatikan rangkaian kapasitor berikut! Besar energi listrik dalam rangkaian kapasitor gabungan tersebut adalah....

a)

$0{,}6\times10^{-3}\ \text{J}$

b)

$1{,}2\times10^{-3}\ \text{J}$

c)

$1{,}8\times10^{-3}\ \text{J}$

d)

$2{,}4\times10^{-3}\ \text{J}$

e)

$3{,}0\times10^{-3}\ \text{J}$

7.

Kumparan dengan 1.000 lilitan mengitari pusat solenoida yang panjangnya 2 m, luas penampang $2\times10^{3}\ \text{m}^{2}$ , dan terdiri atas 50.000 lilitan. Solenoida dialiri arus 10 A. Bila arus dalam solenoida diputus dalam waktu 0,1 sekon, besar GGL induksi yang timbul pada kumparan adalah....

a)

$\pi$ V

b)

$2\pi$ V

c)

$3\pi$ V

d)

$4\pi$ V

e)

$5\pi$ V

8.

Kawat PQ panjang 50 cm digerakkan tegak lurus sepanjang kawat AB, memotong medan magnet serba sama $0{,}02\ \text{T}$ seperti pada gambar. Besar dan arah arus induksi pada kawat PQ adalah....

a)

1 A dari P ke Q

b)

1 A dari Q ke P

c)

4 A dari P ke Q

d)

4 A dari Q ke P

e)

4,8 A dari P ke Q

9.

Sebuah rangkaian listrik arus searah terdiri atas sumber tegangan, resistor, dan kawat penghantar. Faktor-faktor yang mempengaruhi besar-kecilnya arus listrik dalam rangkaian tersebut adalah.... (Jawaban lebih dari satu)

a)

Tegangan sumber listrik

b)

Hambatan kawat penghantar

c)

Kapasitas kapasitor dalam rangkaian

d)

Frekuensi arus listrik

e)

Jenis bahan isolator yang dipergunakan

10.

Arus pergeseran dalam kapasitor keping sejajar dapat membesar jika. (Jawaban lebih dari satu)

a)

Tetapan dielektrik di antara kedua keping kapasitor diperbesar

b)

Laju perubahan fluks medan listrik diperbesar

c)

Kapasitor diganti dengan kapasitor yang lebih besar kapasitasnya

d)

Tegangan terpasang diperbesar terus

e)

Mengubah arah arus induksi

11.

Perhatikan rangkaian berikut. Jika tiap-tiap kapasitor memiliki nilai 5πF, besar kapasitas pengganti dan muatan total yang tersimpan di dalam kapasitor adalah. (Jawaban lebih dari satu)

a)

2,5 πF

b)

5 πF

c)

5 πC

d)

30 πC

e)

60 πC

12.

Sebuah kumparan menembus medan magnet homogen secara tegak lurus sehingga terjadi GGL induksi. Jika kumparan diganti dengan kumparan lain yang mempunyai lilitan 2 kali jumlah lilitan kumparan semula dan laju perubahan fluksnya tetap, perbandingan GGL induksi mula-mula dan akhir adalah. (Jawaban lebih dari satu)

a)

ε₂ = ε₁

b)

ε₂ = ½ ε₁

c)

ε₂ = 2 ε₁

d)

ε₁ = ½ ε₂

e)

ε₁ = 3/2 ε₂

13.

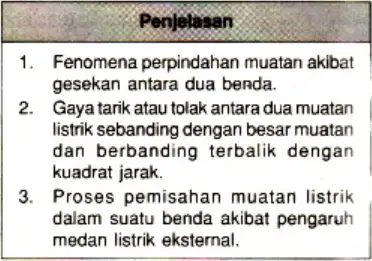

Pilih penjelasan yang tepat untuk konsep Hukum Coulomb.

a)

Fenomena perpindahan muatan akibat gesekan antara dua benda

b)

Gaya tarik atau tolak antara dua muatan listrik sebanding dengan besar muatan dan berbanding terbalik dengan kuadrat jarak

c)

Proses pemisahan muatan listrik dalam suatu benda akibat pengaruh medan listrik eksternal

14.

Pilih penjelasan yang tepat untuk konsep Induksi elektrostatiss.

a)

Fenomena perpindahan muatan akibat gesekan antara dua benda

b)

Gaya tarik atau tolak antara dua muatan listrik sebanding dengan besar muatan dan berbanding terbalik dengan kuadrat jarak

c)

Proses pemisahan muatan listrik dalam suatu benda akibat pengaruh medan listrik eksternal

15.

Pilih penjelasan yang tepat untuk konsep Gesekan (triboelectric effect).

a)

Fenomena perpindahan muatan akibat gesekan antara dua benda

b)

Gaya tarik atau tolak antara dua muatan listrik sebanding dengan besar muatan dan berbanding terbalik dengan kuadrat jarak

c)

Proses pemisahan muatan listrik dalam suatu benda akibat pengaruh medan listrik eksternal

16.

Padankan rumus V = $IR$ dengan nama yang tepat.

a)

Hambatan DC

b)

Arus DC

c)

Hukum Ohm

17.

Padankan rumus I = $\frac{Q}{t}$ dengan nama yang tepat.

a)

Hambatan DC

b)

Arus DC

c)

Hukum Ohm

18.

Padankan rumus R = $\frac{\rho\, l}{A}$ dengan nama yang tepat.

a)

Hambatan DC

b)

Arus DC

c)

Hukum Ohm

19.

Sebuah kumparan memiliki luas bidang 20 cm $^2$ dengan 1.000 lilitan. Jika terjadi perubahan induksi magnet sebesar 5 Wb/m $^2$ per sekon, tentukan besar GGL induksi yang timbul pada ujung kumparan.

a)

1 V

b)

6 V

c)

10 V

d)

25 V

20.

Kuat medan listrik dari muatan titik q = $7\times10^{-9}$ C pada jarak 7 cm dari muatan tersebut adalah berapa? Gunakan tetapan Coulomb $k=9\times10^9$ N·m $^2$ /C $^2$ .

a)

1.857 N/C

b)

12857 N/C

c)

900 N/C

d)

64000 N/C

21.

Empat kapasitor dirangkai seperti pada gambar: dua cabang paralel, masing-masing cabang berisi dua kapasitor seri. Nilai kapasitor: C1 = 2 μF, C2 = 4 μF pada cabang kiri; C3 = 3 μF, C4 = 6 μF pada cabang kanan. Jika beda potensial total 12 V dipasang pada rangkaian, tentukan kapasitas pengganti rangkaian.

a)

6 μF

b)

9 μF

c)

$\frac{31}{3}$ μF

d)

12 μF

22.

Untuk rangkaian kapasitor pada gambar yang sama (C1 = 2 μF, C2 = 4 μF, C3 = 3 μF, C4 = 6 μF) dengan tegangan total 12 V, tentukan beda potensial pada C1.

a)

2 V

b)

4 V

c)

8 V

d)

10 V

23.

Untuk rangkaian kapasitor pada gambar yang sama (C1 = 2 μF, C2 = 4 μF, C3 = 3 μF, C4 = 6 μF) dengan tegangan total 12 V, tentukan beda potensial pada C2.

a)

2 V

b)

4 V

c)

8 V

d)

12 V

24.

Untuk rangkaian kapasitor pada gambar yang sama (C1 = 2 μF, C2 = 4 μF, C3 = 3 μF, C4 = 6 μF) dengan tegangan total 12 V, tentukan beda potensial pada C3.

a)

2 V

b)

4 V

c)

8 V

d)

12 V

25.

Untuk rangkaian kapasitor pada gambar yang sama (C1 = 2 μF, C2 = 4 μF, C3 = 3 μF, C4 = 6 μF) dengan tegangan total 12 V, tentukan beda potensial pada C4.

a)

2 V

b)

4 V

c)

8 V

d)

12 V

26.

Perhatikan rangkaian listrik: sumber $E=26$ V dengan hambatan dalam r = 0,5 Ω; antara terminal A dan C terdapat jaringan resistor seperti pada gambar: R1 = 2 Ω, R2 = 2 Ω, R3 = 3 Ω, R4 = 6 Ω, R5 di cabang bawah. Tentukan hambatan pengganti antara A dan C (hanya bagian luar, tidak termasuk r).

a)

4 Ω

b)

5 Ω

c)

6 Ω

d)

8 Ω

27.

Berdasarkan rangkaian yang sama, tentukan arus total yang keluar dari elemen sumber.

a)

2 A

b)

3 A

c)

4 A

d)

5 A

28.

Berdasarkan rangkaian yang sama, tentukan tegangan antara A dan C ( $V_{AC}$ ) pada bagian luar rangkaian.

a)

12 V

b)

18 V

c)

24 V

d)

26 V

29.

Berdasarkan rangkaian yang sama, tentukan kuat arus yang melalui R2.

a)

0,67 A

b)

1,33 A

c)

2,00 A

d)

2,67 A

30.

Berdasarkan rangkaian yang sama, tentukan kuat arus yang melalui R5.

a)

0,67 A

b)

1,33 A

c)

2,00 A

d)

2,67 A

31.

Suatu bidang memiliki luas $100\ \text{cm}^2$ dan ditembus oleh medan magnet yang memiliki kerapatan garis $5\times10^{-4}\ \text{T}$ secara tegak lurus. Berapa besar fluks magnetnya?

a)

$5\times10^{-7}\ \text{Wb}$

b)

$5\times10^{-6}\ \text{Wb}$

c)

$5\times10^{-5}\ \text{Wb}$

d)

$5\times10^{-4}\ \text{Wb}$

32.

Sebuah tegangan sumber 60 volt digunakan inverter tenaga surya untuk menghidupkan pompa akuarium. Jika dalam buku petunjuk dituliskan perbandingan lilitan primer dan sekunder 1:3, berapa tegangan yang mengalir ke dalam pompa?

a)

60 V

b)

120 V

c)

180 V

d)

200 V

33.

Tiga buah kapasitor masing-masing kapasitasnya 3 F, 6 F, dan 9 F dihubungkan secara seri. Gabungan tersebut dihubungkan dengan tegangan 220 V. Tegangan antara ujung-ujung kapasitor 3 F adalah

a)

60 V

b)

120 V

c)

170 V

d)

260 V

e)

320 V

34.

Perhatikan rangkaian listrik berikut. Jika R1 = R2 = 10 Ω dan R3 = R4 = 8 Ω, besarnya kuat arus yang mengalir adalah

a)

0,5 A

b)

1 A

c)

1,5 A

d)

2 A

e)

2,5 A

35.

Sebuah magnet batang digerakkan menjauhi kumparan yang terdiri atas 600 lilitan. Fluks magnetik yang memotong berkurang dari $9\times10^{-5}\ \text{Wb}$ menjadi $4\times10^{-5}\ \text{Wb}$ dalam selang waktu 0,015 s. Besar ggl induksi yang terjadi antara kedua ujung kumparan adalah

a)

2 volt

b)

3 volt

c)

4 volt

d)

5 volt

e)

6 volt

36.

Gelombang radar adalah gelombang elektromagnetik yang dapat digunakan untuk

a)

Mengenal unsur-unsur suatu benda

b)

Mencari jejak suatu benda

c)

Memasak makanan dengan cepat

d)

Membunuh sel kanker

e)

Mensterilkan peralatan kedokteran

37.

Grafik hubungan antara frekuensi f dan panjang gelombang λ yang benar ditunjukkan oleh gambar. Pilih grafik yang menunjukkan hubungan berbanding terbalik antara f dan λ untuk gelombang dengan cepat rambat konstan.

a)

Garis lurus naik: f bertambah seiring λ bertambah

b)

Garis mendatar: f konstan terhadap perubahan λ

c)

Garis lurus turun: f berkurang saat λ bertambah

d)

Kurva hiperbola menurun: f meningkat saat λ menurun (hubungan invers)

e)

Kurva cekung naik: f meningkat saat λ bertambah

38.

Perhatikan rangkaian berikut: resistor 40 Ω, induktor 0,5 H, kapasitor 500 μF dihubungkan seri, diberi sumber $v(t)=10\sin(100t)$ volt. Diagram fasor tegangan dan arus yang tepat untuk rangkaian tersebut adalah

a)

V mendahului I sebesar $30^{\circ}$

b)

V mendahului I sebesar $37^{\circ}$

c)

V searah dengan I (fase sama)

d)

I mendahului V sebesar $53^{\circ}$

e)

I mendahului V sebesar $37^{\circ}$

39.

Perhatikan gambar rangkaian R–L–C berikut: R = 6 Ω, $X_C = 20$ Ω, sumber $V = 220$ volt pada $\omega = 100$ rad/s. Agar terjadi resonansi maka nilai induktornya sama dengan

a)

4,0 H

b)

2,5 H

c)

2,0 H

d)

0,4 H

e)

0,2 H

40.

Sebuah kumparan dengan 100 lilitan diletakkan di dalam medan magnet homogen yang berubah dari 0,5 T menjadi 1,5 T dalam waktu 20 sekon. Jika luas penampang kumparan adalah $0,02\ \text{m}^2$ , besar ggl induksi yang dihasilkan adalah

a)

0,1 V

b)

0,2 V

c)

0,3 V

d)

0,4 V

41.

Pernyataan berikut yang benar tentang generator adalah. Jawaban lebih dari satu.

a)

Generator mengubah energi listrik menjadi energi mekanik.

b)

Generator hanya menghasilkan arus searah.

c)

Generator menghasilkan medan magnet yang diam.

d)

Generator tidak dapat menghasilkan daya reaktif.

e)

Generator menggunakan prinsip induksi elektromagnetik.

42.

Pernyataan berikut yang benar tentang hukum Kirchhoff adalah. Jawaban lebih dari satu.

a)

Hukum Kirchhoff hanya berlaku untuk rangkaian seri.

b)

Hukum Kirchhoff menyatakan bahwa jumlah tegangan pada simpul-simpul dalam satu rangkaian harus nol.

c)

Hukum Kirchhoff hanya berlaku untuk rangkaian searah.

d)

Hukum Kirchhoff dikenal dengan hukum loop dan hukum simpul.

e)

Hukum Kirchhoff berlaku untuk rangkaian searah dan sebaliknya.

43.

Dalam rangkaian listrik bolak-balik (AC) terdapat beberapa konsep penting. Pernyataan yang benar adalah. Jawaban lebih dari satu.

a)

Faktor daya dalam rangkaian AC menunjukkan seberapa efisien daya digunakan dalam rangkaian.

b)

Dalam rangkaian AC arus selalu searah dengan tegangan pada semua jenis beban.

c)

Reaktansi induktif menyebabkan arus tertinggal dari tegangan dalam rangkaian AC.

d)

Kapasitor dalam rangkaian AC dapat menyimpan energi dalam bentuk medan listrik.

e)

Transformator dapat mengubah tegangan AC tanpa mengubah frekuensi.

44.

Gelombang elektromagnetik terdiri atas berbagai jenis dengan panjang gelombang dan frekuensi berbeda. Pernyataan yang benar mengenai spektrum gelombang elektromagnetik adalah. Jawaban lebih dari satu.

a)

Gelombang inframerah memiliki panjang gelombang lebih panjang dari cahaya tampak.

b)

Sinar gamma memiliki frekuensi paling tinggi dalam spektrum gelombang elektromagnetik.

c)

Gelombang radio memiliki energi lebih besar dibanding sinar X.

d)

Ultraviolet memiliki frekuensi lebih tinggi dibandingkan cahaya tampak.

e)

Cahaya tampak memiliki panjang gelombang lebih panjang daripada gelombang mikro.

45.

Tarik garis antara pernyataan dan hasil pada soal berikut. Pilih hasil yang sesuai untuk: A. Kapasitas dengan kapasitas besar.

a)

Kapasitasnya lebih besar.

b)

Menghasilkan energi lebih kecil.

c)

Menghasilkan energi lebih besar.

46.

Tarik garis antara pernyataan dan hasil pada soal berikut. Pilih hasil yang sesuai untuk: B. Kapasitor dengan kapasitas kecil.

a)

Kapasitasnya lebih besar.

b)

Menghasilkan energi lebih kecil.

c)

Menghasilkan energi lebih besar.

47.

Tarik garis antara pernyataan dan hasil pada soal berikut. Pilih hasil yang sesuai untuk: C. Kapasitor dihubungkan paralel.

a)

Kapasitasnya lebih besar.

b)

Menghasilkan energi lebih kecil.

c)

Menghasilkan energi lebih besar.

48.

Cocokkan jenis gelombang dengan penggunaannya: digunakan untuk mensterilkan alat medis dan membunuh bakteri. Pilih jenis gelombang yang benar.

a)

Gelombang inframerah

b)

Ultraviolet

c)

Inframerah

49.

Cocokkan jenis gelombang dengan penggunaannya: digunakan untuk memasak makanan dalam oven. Pilih jenis gelombang yang benar.

a)

Gelombang inframerah

b)

Ultraviolet

c)

Inframerah

50.

Cocokkan jenis gelombang dengan penggunaannya: digunakan dalam remote control dan kamera thermal. Pilih jenis gelombang yang benar.

a)

Gelombang inframerah

b)

Ultraviolet

c)

Inframerah

51.

Spektrum warna sinar tampak yang memiliki panjang gelombang terpendek adalah

a)

Merah

b)

Hijau

c)

Kuning

d)

Ungu

52.

Perhatikan gambar rangkaian seri R–L–C: R = 30 Ω, L = 0,6 H, C = 50 μF, dihubungkan ke sumber tegangan bolak-balik v = 300 sin 100t volt. Besar impedansi rangkaian tersebut adalah

a)

30 Ω

b)

40 Ω

c)

50 Ω

d)

60 Ω

53.

Perhatikan gambar rangkaian listrik berikut. Tentukan besarnya arus I1, I2, dan I3 pada rangkaian tersebut.

a)

I1 = 2 A, I2 = −3 A, I3 = 1 A

b)

I1 = 2 A, I2 = 3 A, I3 = −1 A

c)

I1 = 1 A, I2 = −2 A, I3 = 3 A

d)

I1 = 0 A, I2 = 3 A, I3 = 1 A

54.

Sebuah mesin las menggunakan trafo step down ideal dengan lilitan primer 9.000 dan lilitan sekunder 450. Jika arus primer yang mengalir 3 A, berapakah kuat arus yang keluar pada sisi sekunder mesin las tersebut?

a)

60 A

b)

30 A

c)

1,5 A

d)

0,15 A

55.

Sebuah induktor L = 0,2 H dipasang pada sumber tegangan bolak-balik V(t) = 100 sin 100t volt. Tentukan persamaan arus yang mengalir pada rangkaian tersebut.

a)

i(t) = 5 sin(100t − π/2) A

b)

i(t) = 0,5 sin(100t + π/2) A

c)

i(t) = 5 cos(100t) A

d)

i(t) = 0,5 sin(100t − π/2) A

56.

Sebutkan pernyataan yang benar tentang gelombang ultraviolet.

a)

Dapat digunakan untuk sterilisasi dan disinfeksi

b)

Tidak dapat menembus bahan transparan apa pun

c)

Paparan berlebih dapat merusak kulit dan mata

d)

Sepenuhnya aman untuk semua organisme

57.

Sebuah generator menghasilkan tegangan sinusidal dengan persamaan V = 60 sin 100 π t. V dalam volt, t dalam sekon, maka harga tegangan efektifnya adalah.

a)

42,42 V

b)

52,52 V

c)

62,62 V

d)

72,72 V

e)

82,82 V

58.

Perhatikan rangkaian R-L-C seri berikut! Beda potensial ujung-ujung induktor adalah.

a)

100 V

b)

200 V

c)

300 V

d)

350 V

e)

400 V

59.

Perhatikan gambar rangkaian listrik berikut! Jika tegangan maksimum sumber arus bolak-balik 200 V besar kuat arus maksimum yang mengalir pada rangkaian adalah.

a)

1,5 A

b)

2,0 A

c)

3,5 A

d)

4,0 A

e)

5,0 A

60.

Sebuah kapasitor 100 mF dihubungkan dengan sumber tegangan arus bolak-balik arus yang mengalir pada rangkaian adalah i = (8 sin 200 t) A. Persamaan tegangan pada kapasitor itu adalah.

a)

V = 0,4 sin(200 t − π/2) V

b)

V = 0,4 sin(200 t + π/2) V

c)

V = 0,4 cos(200 t) V

d)

V = −0,4 cos(200 t) V

61.

Rangkaian listrik terdiri atas resistor dan induktor rangkaian tersebut dihubungkan dengan sumber tegangan AC apabila frekuensi sumber diperbesar menjadi dua kali semula pernyataan yang benar adalah.

a)

Kecepatan angularnya menjadi 0,5 kali

b)

Reaktansi induktifnya menjadi 0,5 kali

c)

Induktansi induktor menjadi 4 kali

d)

Kuat arus maksimumnya menjadi 0,5 kali

e)

Impedansinya tetap

62.

Perhatikan gambar berikut rangkaian RLC disusun seperti gambar di atas grafik gelombang sinus yang dihasilkan jika XL > XC adalah.

a)

Arus tertinggal terhadap tegangan (fase arus lebih kecil daripada tegangan)

b)

Arus mendahului tegangan (fase arus lebih besar daripada tegangan)

c)

Arus sefasa dengan tegangan

d)

Arus selalu bernilai nol sepanjang waktu

63.

Perhatikan rangkaian berikut. Grafik yang benar menggambarkan hubungan antara i dan v sebagai fungsi waktu untuk rangkaian tersebut adalah.

a)

i sefasa dengan v

b)

i mendahului v sebesar 90°

c)

i tertinggal dari v sebesar 90°

d)

i berlawanan fase 180° dengan v

64.

Perhatikan rangkaian RLC berikut. Daya yang diserap rangkaian adalah.

a)

400 watt

b)

400 √2 watt

c)

800 watt

d)

800 √2 watt

e)

1000 watt

65.

Sebuah kapasitor 5 MF dihubungkan dengan rangkaian RLC seri yang memiliki resistensi 10 ohm dan induktansi 10 MH rangkaian tersebut dihubungkan dengan sumber tegangan AC 12v dengan frekuensi 50 hz berikut pernyataan yang benar adalah... Jawaban lebih dari satu.

a)

rangkaian tersebut berada pada keadaan resonansi

b)

arus yang mengalir melalui rangkaian sama besar dengan arus yang mengalir melalui kapasitor

c)

tegangan pada kapasitor sama besar dengan tegangan pada resistor

d)

tegangan pada kapasitor 90 derajat di depan tegangan pada resistor

66.

Sebuah induktor 150 mH dihubungkan dengan sumber tegangan bolak-balik yang memiliki frekuensi sudut $300\ \text{rad/s}$ . Besar reaktansi induktif adalah ....

a)

$30\ \Omega$

b)

$45\ \Omega$

c)

$60\ \Omega$

d)

$75\ \Omega$

67.

Suatu rangkaian listrik RLC seri dihubungkan dengan sumber tegangan arus bolak-balik dengan tegangan maksimum $100\ \text{V}$ . Bila amplitudo tegangan $V_R$ , $V_L$ , dan $V_C$ ketinggiannya sama besar satu sama lainnya, $V_R$ sebesar ....

a)

$50\ \text{V}$

b)

$70{,}7\ \text{V}$

c)

$86{,}6\ \text{V}$

d)

$100\ \text{V}$

68.

Suatu rangkaian arus bolak-balik diketahui nilai hambatan induktor dan kapasitor secara berturut-turut adalah $100\ \Omega$ , $0{,}3\ \text{H}$ , dan $1\ \text{mF}$ . Ketiga komponen listrik tersebut dihubungkan secara seri dan diberi tegangan efektif AC sebesar $30\ \text{V}$ dengan kecepatan sudut $500\ \text{rad/s}$ . Tentukan impedansi rangkaian.

a)

$150\ \Omega$

b)

$178\ \Omega$

c)

$200\ \Omega$

d)

$250\ \Omega$

69.

Suatu rangkaian arus bolak-balik diketahui nilai hambatan induktor dan kapasitor secara berturut-turut adalah $100\ \Omega$ , $0{,}3\ \text{H}$ , dan $1\ \text{mF}$ . Ketiga komponen listrik tersebut dihubungkan secara seri dan diberi tegangan efektif AC sebesar $30\ \text{V}$ dengan kecepatan sudut $500\ \text{rad/s}$ . Tentukan arus efektif rangkaian.

a)

$0{,}10\ \text{A}$

b)

$0{,}15\ \text{A}$

c)

$0{,}17\ \text{A}$

d)

$0{,}20\ \text{A}$

70.

Suatu rangkaian arus bolak-balik diketahui nilai hambatan induktor dan kapasitor secara berturut-turut adalah $100\ \Omega$ , $0{,}3\ \text{H}$ , dan $1\ \text{mF}$ . Ketiga komponen listrik tersebut dihubungkan secara seri dan diberi tegangan efektif AC sebesar $30\ \text{V}$ dengan kecepatan sudut $500\ \text{rad/s}$ . Tentukan tegangan efektif pada induktor $L$ .

a)

$15\ \text{V}$

b)

$25\ \text{V}$

c)

$50\ \text{V}$

d)

$75\ \text{V}$

71.

Suatu rangkaian arus bolak-balik diketahui nilai hambatan induktor dan kapasitor secara berturut-turut adalah $100\ \Omega$ , $0{,}3\ \text{H}$ , dan $1\ \text{mF}$ . Ketiga komponen listrik tersebut dihubungkan secara seri dan diberi tegangan efektif AC sebesar $30\ \text{V}$ dengan kecepatan sudut $500\ \text{rad/s}$ . Tentukan tegangan efektif pada kapasitor $C$ .

a)

$0{,}33\ \text{V}$

b)

$3{,}3\ \text{V}$

c)

$13\ \text{V}$

d)

$30\ \text{V}$

72.

Sebuah kapasitor $40\ \mu \text{F}$ dihubungkan dengan sumber tegangan arus bolak-balik. Jika arus yang mengalir pada rangkaian adalah $i_C = 2\sin(100t)\ \text{A}$ , tentukan persamaan tegangan pada kapasitor tersebut.

a)

$v_C = 500\sin(100t)\ \text{V}$

b)

$v_C = -500\sin(100t)\ \text{V}$

c)

$v_C = 500\cos(100t)\ \text{V}$

d)

$v_C = -500\cos(100t)\ \text{V}$

73.

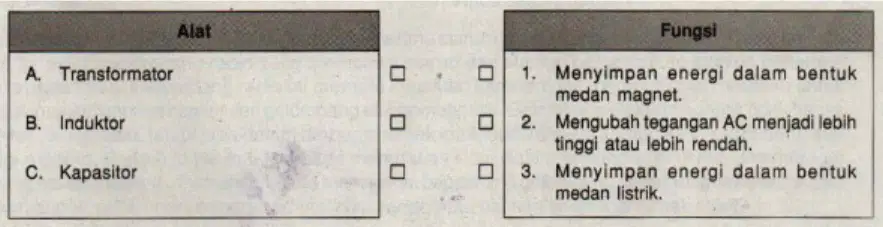

Tariklah garis antara alat dan fungsi yang tepat. Pilih fungsi yang benar untuk setiap alat: Transformator, Induktor, dan Kapasitor.

a)

Transformator — Mengubah tegangan AC menjadi lebih tinggi atau lebih rendah

b)

Transformator — Menyimpan energi dalam bentuk medan magnet

c)

Transformator — Menyimpan energi dalam bentuk medan listrik

74.

Tariklah garis antara alat dan fungsi yang tepat. Pilih fungsi yang benar untuk Induktor.

a)

Menyimpan energi dalam bentuk medan magnet

b)

Mengubah tegangan AC menjadi lebih tinggi atau lebih rendah

c)

Menyimpan energi dalam bentuk medan listrik

75.

Tariklah garis antara alat dan fungsi yang tepat. Pilih fungsi yang benar untuk Kapasitor.

a)

Menyimpan energi dalam bentuk medan magnet

b)

Mengubah tegangan AC menjadi lebih tinggi atau lebih rendah

c)

Menyimpan energi dalam bentuk medan listrik

76.

Perhatikan rangkaian RLC seri pada gambar. Tentukan besar kuat arus maksimum pada rangkaian tersebut.

a)

$0{,}5\ \text{A}$

b)

$1{,}0\ \text{A}$

c)

$2{,}0\ \text{A}$

d)

$3{,}0\ \text{A}$

77.

Perhatikan gambar rangkaian RLC seri. Tentukan arus maksimum dan sifat rangkaian tersebut.

a)

$I_{\max}=0{,}10\ \text{A}$ , bersifat kapasitif

b)

$I_{\max}=0{,}31\ \text{A}$ , bersifat induktif

c)

$I_{\max}=1{,}5\ \text{A}$ , bersifat induktif

d)

$I_{\max}=2{,}0\ \text{A}$ , bersifat kapasitif

78.

Tariklah garis antara komponen transformator dan fungsi yang tepat. Pilih fungsi yang benar untuk Inti besi transformator.

a)

Mengubah energi listrik dari satu tegangan ke tegangan lainnya

b)

Menyalurkan arus listrik ke kumparan sekunder

c)

Menyediakan jalur magnetik untuk fluks magnet yang mengalir

79.

Tariklah garis antara komponen transformator dan fungsi yang tepat. Pilih fungsi yang benar untuk Kumparan primer.

a)

Mengubah energi listrik dari satu tegangan ke tegangan lainnya

b)

Menyalurkan arus listrik ke kumparan sekunder

c)

Menyediakan jalur magnetik untuk fluks magnet yang mengalir

80.

Tariklah garis antara komponen transformator dan fungsi yang tepat. Pilih fungsi yang benar untuk Kumparan sekunder.

a)

Mengubah energi listrik dari satu tegangan ke tegangan lainnya

b)

Menyalurkan arus listrik ke kumparan sekunder

c)

Menyediakan jalur magnetik untuk fluks magnet yang mengalir

81.

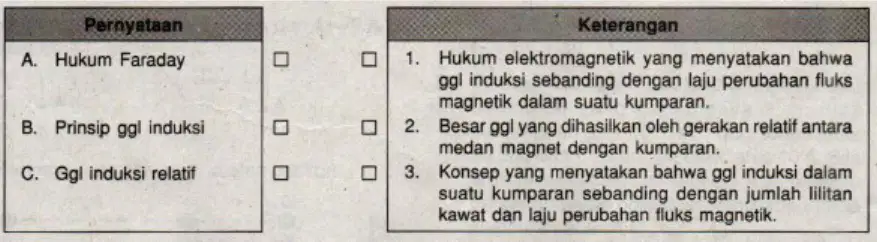

Tariklah garis antara pernyataan dan keterangan yang tepat. Pilih keterangan yang benar untuk Hukum Faraday.

a)

Hukum elektromagnetik yang menyatakan bahwa ggl induksi sebanding dengan laju perubahan fluks magnetik dalam suatu kumparan

b)

Besar ggl yang dihasilkan oleh gerakan relatif antara medan magnet dengan kumparan

c)

Konsep yang menyatakan bahwa ggl induksi dalam suatu kumparan sebanding dengan jumlah lilitan kawat dan laju perubahan fluks magnetik

82.

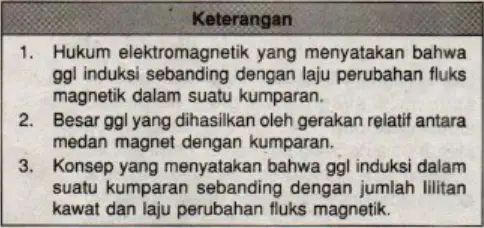

Tariklah garis antara pernyataan dan keterangan yang tepat. Pilih keterangan yang benar untuk Prinsip ggl induksi.

a)

Hukum elektromagnetik yang menyatakan bahwa ggl induksi sebanding dengan laju perubahan fluks magnetik dalam suatu kumparan

b)

Besar ggl yang dihasilkan oleh gerakan relatif antara medan magnet dengan kumparan

c)

Konsep yang menyatakan bahwa ggl induksi dalam suatu kumparan sebanding dengan jumlah lilitan kawat dan laju perubahan fluks magnetik

83.

Tariklah garis antara pernyataan dan keterangan yang tepat. Pilih keterangan yang benar untuk Ggl induksi relatif.

a)

Hukum elektromagnetik yang menyatakan bahwa ggl induksi sebanding dengan laju perubahan fluks magnetik dalam suatu kumparan

b)

Besar ggl yang dihasilkan oleh gerakan relatif antara medan magnet dengan kumparan

c)

Konsep yang menyatakan bahwa ggl induksi dalam suatu kumparan sebanding dengan jumlah lilitan kawat dan laju perubahan fluks magnetik

Fisika Listrik dan Magnet (Kelas 12)

Total questions: 83

Worksheet time: 42mins

Similar Resources on Wayground
