Free Printable ТОЭ № 3 ЧАСТЬ

1.

Тармақталған синусоидалы ток тізбегі үшін Кирхгофтың бірінші заңының дифференциалды түрдегі өрнегі

a)

$∑_{k=1}^{n} i_k = 0$

b)

$∑_{k=1}^{n} u_k = 0$

c)

$∑_{k=1}^{n} (R_k * i_k + C_k * (\frac{di_k}{dt}) + \frac{1}{C_k} \int j_k dt) = ∑_{k=1}^{n} e_k$

d)

$∑_(k=1)^n (R_k * i_k + C_k * (di_k/dt) + 1/L_k ∫ j_k dt) = ∑_(k=1)^n e_k$

e)

$\sum_{k=1}^{n} u_k = 1$

2.

ρ = √(L/C) өрнегі нені анықтайды?

a)

резонанстық контурдың сипаттамалық кедергісі

b)

резонанстық жиілік

c)

резонанстық контурдың сапалылығы

d)

контурдың активті кедергісі

e)

контурдың сапалылығын

3.

a)

резонанстық жиілік

b)

тізбектің кіріс кернеуінің жиілігі

c)

резонанстық контурдың сапалылығы

d)

контурдың максималды жиілігі

e)

өтпелі кезеңдер

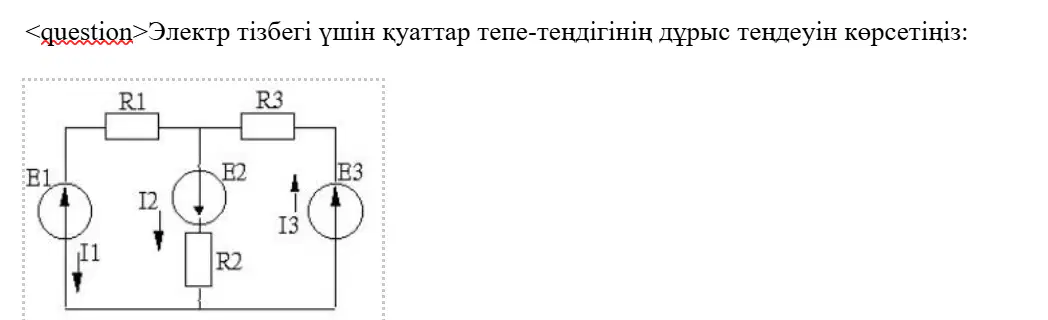

4.

a)

$-E_1·I_1 + E_2·I_2 + E_3·I_3 = I_1^2·R_1 + I_2^2·R_2 + I_3^2·R_3$

b)

$E_1·I_1 + E_2·I_2 - E_3·I_3 = I_1^2·R_1 + I_2^2·R_2 + I_3^2·R_3$

c)

$E_1·I_1 + E_2·I_2 + E_3·I_3 = I_1^2·R_1 + I_2^2·R_2 + I_3^2·R_3$

d)

$-E_1·I_1 + E_2·I_2 - E_3·I_3 = I_1^2·R_1 + I_2^2·R_2 + I_3^2·R_3$

5.

a)

PN=18Bm

b)

PH=9Bm

c)

PB=10Bm

d)

PB=20Bm

e)

PH=24Bm

6.

a)

ur=1000t

b)

ur=10t

c)

ur=100t

d)

$ur=100t^2\cdot$

e)

ur=1000

7.

a)

UV=2B

b)

UV=1B

c)

UV=4B

d)

UV=8B

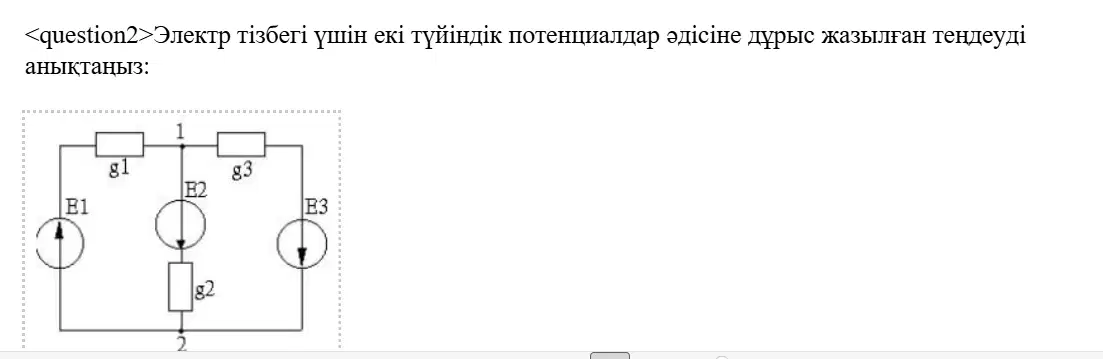

8.

a)

U_{12} = $\frac{E_1' \cdot g_1 - E_2' \cdot g_2 - E_3' \cdot g_3}{g_1 + g_2 + g_3}$

b)

U_{12} = $\frac{-E_1' \cdot g_1 + E_2' \cdot g_2 + E_3' \cdot g_3}{g_1 + g_2 + g_3}$

c)

U_{12} = $\frac{E_1' \cdot g_1 + E_2' \cdot g_2 + E_3' \cdot g_3}{g_1 + g_2 + g_3}$

d)

U_{12} = $\frac{-E_1' \cdot g_1 - E_2' \cdot g_2 - E_3' \cdot g_3}{g_1 + g_2 + g_3}$

9.

a)

50 B

b)

45 B

c)

70 B

d)

10 B

e)

60 B

10.

a)

U_{ab} = -1 B

b)

U_{ab} = 1 B

c)

U_{ab} = -5 B

d)

U_{ab} = 5 B

e)

U_{ab} = 0 B

11.

a)

U_{ab} = 1 B

b)

U_{ab} = -1 B

c)

U_{ab} = 5 B

d)

Uab = –5 В

e)

Uab = 0 В

12.

a)

b)

c)

d)

e)

13.

a)

b)

c)

d)

e)

14.

a)

b)

c)

d)

e)

15.

Токтың өзгеру заңы: i(t)=14.1sin (628t + 45⁰) А. f жиіліктің мәнін анықтаңыз.

a)

100 Гц

b)

50 Гц

c)

125 Гц

d)

140 Гц

e)

150 Гц

16.

Токтың өзгеру заңы: i(t)=10sin(314t-30⁰) А. t=0 уақыты үшін токтың мәнін анықтаңыз.

a)

-5 A

b)

8 A

c)

10 A

d)

7 A

e)

-14.1 A

17.

Токтың өзгеру заңы: i(t)=14.1sin(314t-30⁰) А. Токтың әрекеттік мәнін анықтаңыз.

a)

10 A

b)

8 A

c)

5 A

d)

7 A

e)

4.1 A

18.

L индуктивтілік арқылы ток i(t)=5sin (1000t + 60⁰) А заңы бойынша өзгереді. Индуктивтіліктің мәні L=10 мГн. Индуктивтіліктегі кернеудің өзгеру заңын анықтаңыз.

a)

u(t)=50sin (1000t + 150⁰) B

b)

u(t)=50sin (1000t + 30⁰)

c)

u(t)=50sin (1000t-30⁰) B

d)

u(t)=50sin (1000t + 90⁰) B

e)

u(t)=50sin(1000t-150⁰) B

19.

L индуктивтіліктегі кернеу u(t)=50sin (1000t–90⁰) B заңы бойынша өзгереді. Индуктивтіліктің мәні L=10 мГн. Индуктивтілік арқылы токтың өзгеру заңын анықтаңыз.

a)

i(t)=5sin(1000t +180⁰) A

b)

i(t)=5sin(1000t + 60⁰) A

c)

i(t)=5sin(1000t-90⁰) A

d)

i(t)=4.5sin(1000t-60⁰) A

e)

i(t)=5sin(1000*t + 90⁰) A

20.

Тізбектің қысқыштарындағы кернеу u(t)=141sin (314t + 30⁰) B, және тізбектің тармақталған бөлігіндегі токтың i(t)=7.07*sin (314t + 30⁰) A өзгеру заңдары берілген. Тізбектің P актив қуатының мәнін анықтаңыз.

a)

500 Вт

b)

866 Вт

c)

800 Вт

d)

400 Вт

21.

Тізбектің қысқыштарындағы кернеу u(t)=141sin (314t + 30⁰) В, және тізбектің тармақталмаған бөлігіндегі токтың i(t)=7.07*sin(314t + 30⁰) А өзгеру заңдары берілген. Тізбектің Q реактивті қуатының мәнін анықтаңыз.

a)

0 VAr

b)

866 VAr

c)

600 VAr

d)

800 VAr

e)

500 VAr

22.

Тізбектің S толық қуатының мәнін анықтаңыз.

a)

500 VA

b)

866 VA

c)

600 VA

d)

800 VA

e)

0 VA

23.

RL-тізбегі үшін τ уақыт тұрақтысын анықтау керек, егер R=10 Ом, L=10 мГн.

a)

10⁻³ с

b)

10 с

c)

10³ с

d)

100 с

e)

0,1 с

24.

a)

5 A

b)

2 A

c)

3.33 A

d)

10 A

e)

4 A

25.

a)

2 A

b)

6 A

c)

3 A

d)

4 A

e)

5 A

26.

Сыйымдылықтағы өтпелі кернеудің қалыптасқан мәнін анықтау керек, U=100 B, R1=20 Ом, R2=30 Ом, C=1 мкФ.

a)

60 B

b)

100 B

c)

40 B

d)

80 B

e)

50 B

27.

a)

U=50 B

b)

U=100 B

c)

U=70 B

d)

U=150 B

e)

U=60 B

28.

a)

5A

b)

12 A

c)

8 A

d)

10 A

e)

6 A

29.

a)

4A

b)

5 A

c)

8A

d)

6A

e)

10A

30.

a)

4 A

b)

5 A

c)

8 A

d)

6 A

e)

10 A

31.

a)

b)

c)

d)

e)

32.

RL-тізбегі үшін τ уақыт тұрақтысын анықтау, егер R=100 Ом, L=10 мГн.

a)

10⁻⁴ c

b)

10 c

c)

10³ c

d)

100 c

e)

1 c

33.

RC-тізбегі үшін τ уақыт тұрақтысын анықтау, егер R=10 Ом, C=5 мкФ.

a)

5·10⁻⁵ c

b)

50 c

c)

0,05 c

d)

2 c

e)

4 c

34.

a)

b)

c)

d)

e)

35.

a)

I_1 = $\frac{φ_c - φ_a - \bar{E}_1}{jX_{L1}}$

b)

I_1 = $\frac{φ_a - φ_c + \bar{E}_1}{jX_{L1}}$

c)

I_1 = $\frac{φ_a - φ_c - \bar{E}_1}{jX_{L1}}$

d)

I_1 = $\frac{φ_c - φ_a + \bar{E}_1}{jX_{L1}}$

e)

I_1 = $\frac{φ_c - φ_a + \bar{E}_1}{-jX_{L1}}$

36.

a)

Z = 6 + j2 Ом

b)

Z = 6 - j2 Ом

c)

Z = 8 Ом

d)

Z = j2 Ом

e)

Z = j4 Ом

37.

a)

Z = R + jX_L - jX_C

b)

Z = R + jX_L + jX_C

c)

Z = $\sqrt{R^2 + (X_L - X_C)^2}$

d)

Z = $\sqrt{R^2 + (X_C - X_L)^2}$

e)

Z = $\sqrt{R^2 - (X_C - X_L)^2}$

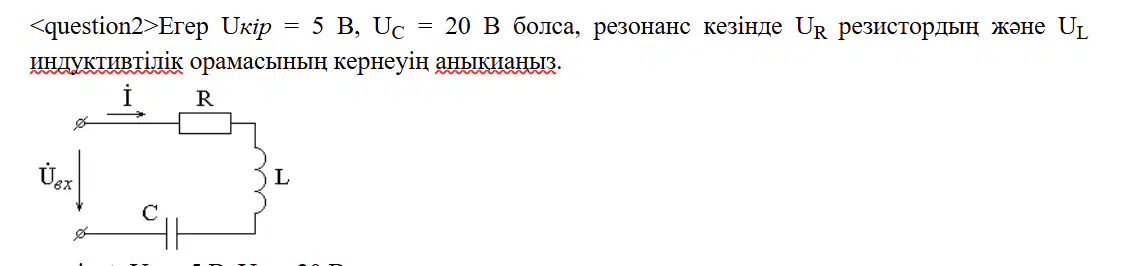

38.

a)

U_R = 5 B, U_L = 20 B

b)

U_R = 5 B, U_L = 15 B

c)

U_R = 0 B, U_L = 25 B

d)

U_R = 15 B, U_L = 0 B

e)

U_R = 15 B, U_L = 15 B

39.

a)

b)

c)

d)

e)

40.

Токтың лездік мәні i = 2.82sin(ωt + 30⁰). Оның әрекеттік мәнінің кешенін таңдаңыз.

a)

2 $e^{j30^{\circ}}$

b)

$2 e^{-j30^{\circ}}$

c)

$2,82 e^{-j30⁰}$

d)

2,82

e)

2

41.

Кернеудің лездік мәні u = 282sin(ωt - 60⁰). Оның әрекеттік мәнінің кешенін таңдаңыз.

a)

200 $e^{-j60^{\circ}}$

b)

200 $e^{j60^{\circ}}$

c)

282 $e^{-j60^{\circ}}$

d)

282 $e^{j60^{\circ}}$

e)

282

42.

Токтың әрекеттік мәнінің кешені $2 e^{j30^{\circ}}$ . Оның лездік мәнін таңдаңыз.

a)

i = 2,82sin(ωt + 30⁰)

b)

i = 2,82sin(ωt - 30⁰)

c)

i = 2sin(ωt + 30⁰)

d)

i = 2,82sin(ωt)

e)

i = 2sin(ωt)

43.

Кернеудің әрекеттік мәнінің кешені Ū = $20 e^{-j30^{\circ}}$ . Оның лездік мәнін таңдаңыз.

a)

u = 28,2sin(ωt - 30⁰)

b)

u = 28,2sin(ωt + 30⁰)

c)

u = 20sin(ωt + 30⁰)

d)

u = 20sin(ωt - 30⁰)

e)

u = 20sin(ωt)

44.

Кедергі тоғының әрекеттік мәнінің кешені $2 e^{j30^{\circ}}$ , кедергінің мәні r = 10 Ом, Ū, кернеудің әрекеттік мәнінің кешенін анықтаңыз.

a)

20 $e^{j30^{\circ}}$

b)

20 $e^{-j30^{\circ}}$

c)

28,2 $e^{j30⁰}$

d)

28,2 $e^{-j30^{\circ}}$

e)

20

45.

Индуктивтілік тоғының әрекеттік мәнінің кешені $i = 2e^{j30^0}$ , индуктивтік кедергі $xL = 10 Ом$ . U_L кернеудің әрекеттік мәнінің кешенін анықтаңыз.

a)

$20e^{j120^0}$

b)

$20e^{-j30^0}$

c)

$20e^{j30^0}$

d)

$28,2e^{j120^0}$

e)

20

46.

a)

I=1 A

b)

I=0.5 A

c)

I=0.25 A

d)

I=0.6 A

e)

I=0.33 A

47.

Активті кедергі кернеуінің әрекеттік мәні U=50 В, кедергің мәні r=1 Ом, P активті қуатты анықтаңыз.

a)

2500 Вт

b)

200 Вт

c)

500 Вт

d)

1500 Вт

e)

2000 Вт

48.

r кедергі арқылы ток i(t)= $10sin(1000t+60^0)$ А заңы бойынша өзгереді. Активті кедергінің мәні r=10 Ом. Кедергідегі кернеудің өзгеру заңын анықтаңыз.

a)

u(t)=100sin(1000t+60^0) В

b)

u(t)=100sin(1000t+90^0) В

c)

u(t)=50sin(1000t-60^0) В

d)

u(t)=145sin(1000t-60^0) В

e)

u(t)=150sin(500t+60^0) В

49.

r кедергі арқылы ток $i(t)=7,07*sin(1000*t-60^0)$ А заңы бойынша өзгереді. Активті кедергінің мәні $r=20$ Ом. Кедергідегі кернеудің U әрекеттік мәнін анықтаңыз.

a)

U=100 В

b)

U=70 В

c)

U=141 В

d)

U=160 В

e)

U=200 В

50.

r кедергідегі кернеу u(t)=141sin(1000t+90^0) В заңы бойынша өзгереді. Активті кедергінің мәні r=5 Ом. Кедергі арқылы токтың әрекеттік мәнін анықтаңыз.

a)

I=20 A

b)

I=14.1 A

c)

I=28.2 A

d)

I=18.8 A

e)

I=19 A

51.

a)

UL=80 B

b)

UL=100 B

c)

UL=50 B

d)

UL=150 B

e)

UL=70 B

52.

a)

50 BA

b)

30 BA

c)

-30 BA

d)

60 BA

e)

160 BA

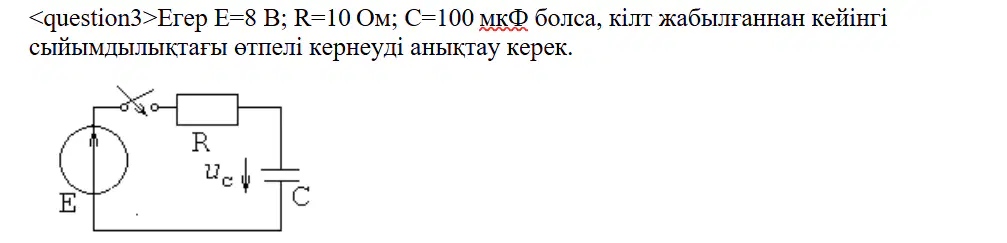

53.

a)

uc = 8 - 8 $e^{-1000t}$ , B

b)

uc = $0,8e^{-0,001t}$ , B

c)

uc = $-8e^{10t}$ , B

d)

uc = 8 + 4 $e^{-100t}$ , B

e)

uc = $6+4e^{-100t}$ , B

54.

a)

i = $2 + 2e^{-20t}$ , A

b)

i = $2 + 4e^{-2000t}$ , A

c)

i = 1 - 2 $e^{20t}$ , A

d)

i = 2, A

e)

i = $3 + 4e^{-20t}$ , A

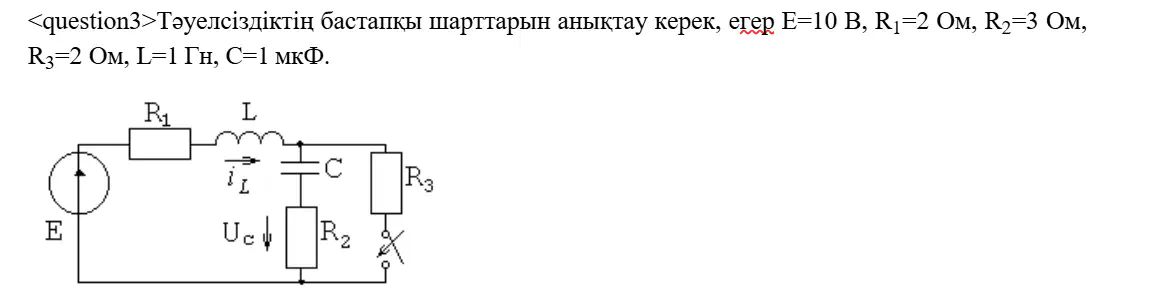

55.

a)

i_L(0) = 0, u_C(0) = 10B

b)

i_L(0) = 2A, u_C(0) = 5B

c)

i_L(0) = 5A, u_C(0) = 10B

d)

i_L(0) = 1,4A, u_C(0) = 3B

e)

i_L(0) = 4,4, u_C(0) = 4B

56.

a)

i

b)

$i = 2e^{-50t}$ , A

c)

i = 5 - 3 $e^{-0,1t}$ , A

d)

i = 2A

e)

i = $5 + 3e^{-50t}$ , A

57.

a)

0,02 с

b)

0,0125 с

c)

0,128 с

d)

1,28 с

58.

a)

τ=0,01 с

b)

τ=0,5 с

c)

τ=1,28 с

d)

τ=80 с

e)

τ=40 с

59.

a)

i = $1 - 0,5e^{-1000t}$ ,A

b)

i = $1 + 1e^{-10t}$ ,A

c)

i = 0,5A

d)

i = 1A

e)

i = 2A

60.

a)

τ=0,002 с

b)

τ=0,02 с

c)

τ=0,004 с

d)

τ=0,001 с

e)

τ=0,01 с

ТОЭ № 3 ЧАСТЬ

Total questions: 60

Worksheet time: 30mins
