WorksheetsRefrigeration Cycle Components and Power Calculations
Total questions: 19
Worksheet time: 10mins
Στο βασικό ψυκτικό κύκλο συμπίεσης ατμών, ποια είναι η σωστή σειρά ροής του ψυκτικού μέσου;
Εξατμιστής → Εκτονωτικό → Συμπιεστής → Συμπυκνωτής
Συμπιεστής → Συμπυκνωτής → Εκτονωτικό → Εξατμιστής
Συμπυκνωτής → Συμπιεστής → Εκτονωτικό → Εξατμιστής
Εκτονωτικό → Συμπυκνωτής → Εξατμιστής → Συμπιεστής
Ποιος ρόλος αντιστοιχεί στον συμπυκνωτή στον ψυκτικό κύκλο;
Μετατρέπει υγρό σε ατμό χαμηλής πίεσης
Απορροφά θερμότητα από τον χώρο
Απορρίπτει θερμότητα στο περιβάλλον
Αυξάνει την ενθαλπία μέσω εκτόνωσης
Το εκτονωτικό μέσο (βαλβίδα εκτόνωσης) εκτελεί κυρίως ποια διεργασία;
Ισοθερμική εξάτμιση του ρευστού
Ισεντροπική συμπίεση του ατμού
Ισοενθαλπική πτώση πίεσης του ρευστού
Ισοβαρή απόρριψη θερμότητας
Δίνεται ισχύς συμπιεστή 27,2 PS. Ποια είναι η πλησιέστερη τιμή σε kW; Δίνεται 1 kW = 1,36 PS.
25,0 kW περίπου
22,0 kW περίπου
20,0 kW περίπου
18,5 kW περίπου
Σε ψυκτική μηχανή η απορριπτόμενη θερμική ισχύς στον συμπυκνωτή είναι 60 kW και η ισχύς συμπιεστή 27,2 PS. Ποια είναι η ψυκτική ισχύς Q̇L; (1 kW = 1,36 PS)
78,5 kW περίπου
41,5 kW περίπου
60,0 kW περίπου
32,0 kW περίπου
Με τα ίδια δεδομένα (Q̇H = 60 kW, Ẇ = 27,2 PS), ποιος είναι ο συντελεστής συμπεριφοράς COPref = Q̇L / Ẇ;
3,3 περίπου
0,7 περίπου
2,2 περίπου
1,3 περίπου
Ποια δήλωση είναι σωστή για τη σχετική θέση πίεσης των οργάνων στον κύκλο;
Ο εξατμιστής είναι στη υψηλή πίεση
Η βαλβίδα εκτόνωσης αυξάνει την πίεση
Ο συμπιεστής συνδέει χαμηλή με υψηλή πίεση
Ο συμπυκνωτής βρίσκεται στη χαμηλή πίεση
Αν για έναν ψύκτη αυξηθεί η ισχύς του συμπιεστή με σταθερή απορριπτόμενη θερμότητα Q̇H, τι συμβαίνει στο Q̇L;
Μειώνεται σύμφωνα με Q̇L = Q̇H − Ẇ
Γίνεται μηδενικό όταν Ẇ αυξηθεί
Αυξάνεται σύμφωνα με Q̇L = Q̇H − Ẇ
Μένει αμετάβλητο για κάθε Ẇ
Ποια δήλωση για τη θερμοκρασία συμπύκνωσης σε κύκλο ψύξης είναι σωστή;
Μπορεί να είναι μικρότερη ή ίση από την ατμοποίηση
Είναι πάντα μικρότερη από τη θερμοκρασία ατμοποίησης
Είναι πάντα ίση με τη θερμοκρασία ατμοποίησης
Είναι πάντα μεγαλύτερη από τη θερμοκρασία ατμοποίησης
Ο συντελεστής συμπεριφοράς COP ψυκτικής μηχανής σε κανονική λειτουργία λαμβάνει τιμές:
Ισες με τη μονάδα όταν δεν υπάρχει υποψύξη
Μεταξύ 0 και 1 μόνο για ιδανικό κύκλο
Μικρότερες της μονάδας για όλους τους κύκλους
Μεγαλύτερες της μονάδας σε κανονικό κύκλο
Δύο ίδιες εγκαταστάσεις Α και Β με ίδιο ψυκτικό διαφέρουν μόνο στη διαφορά πίεσης υψηλής–χαμηλής. Η Α έχει μεγαλύτερη διαφορά από τη Β. Ποια είναι η πιο πιθανή επίδραση στον COP;
Η Α έχει μεγαλύτερο COP λόγω μεγαλύτερης διαφοράς
Η Β έχει μεγαλύτερο COP λόγω μικρότερης πτώσης
Και οι δύο έχουν ίσο COP λόγω ίδιου μέσου
Η Α έχει ίσο COP αν αυξηθεί η υποψύξη
Η υποψύξη του υγρού μετά τον συμπυκνωτή επηρεάζει τον COP κυρίως επειδή:
Αυξάνει την ειδική ψυκτική απόδοση στο εξατμιστή
Μειώνει την ενθαλπία εξάτμισης στον εξατμιστή
Αυξάνει την ισχύ συμπιεστή για ίδιο παροχετευόμενο
Μειώνει την παροχή μάζας μέσω εκτονωτικού

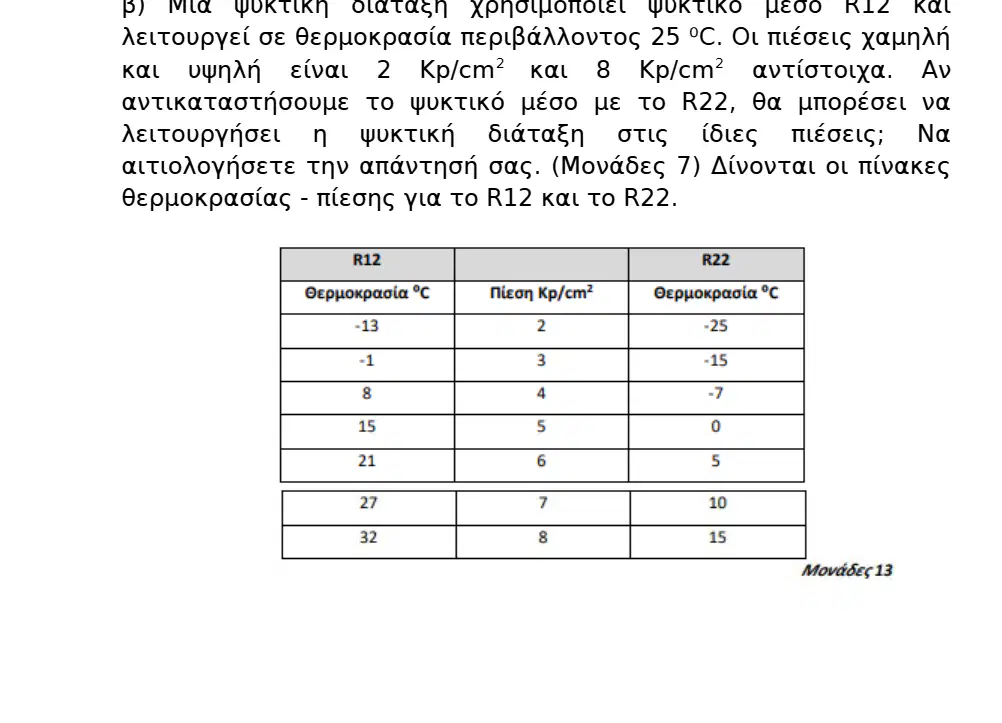

Ψυκτική διάταξη με R12 λειτουργεί σε περιβάλλον 25 °C. Για R12, σε ποια περίπου θερμοκρασία αντιστοιχεί πίεση 8 Kp/cm² βάσει πίνακα;
Περίπου 21 °C σύμφωνα με τον πίνακα
Περίπου 15 °C σύμφωνα με τον πίνακα
Περίπου 5 °C σύμφωνα με τον πίνακα
Περίπου 32 °C σύμφωνα με τον πίνακα
Αν αντικατασταθεί το R12 με R22 διατηρώντας χαμηλή πίεση 2 Kp/cm² και υψηλή 8 Kp/cm², από τον δειγματικό πίνακα, το R22 στις πιέσεις αυτές θα έχει θερμοκρασίες περίπου:
-7 °C στην χαμηλή και 5 °C στην υψηλή
0 °C στην χαμηλή και 32 °C στην υψηλή
-13 °C στην χαμηλή και 21 °C στην υψηλή
-25 °C στην χαμηλή και 15 °C στην υψηλή

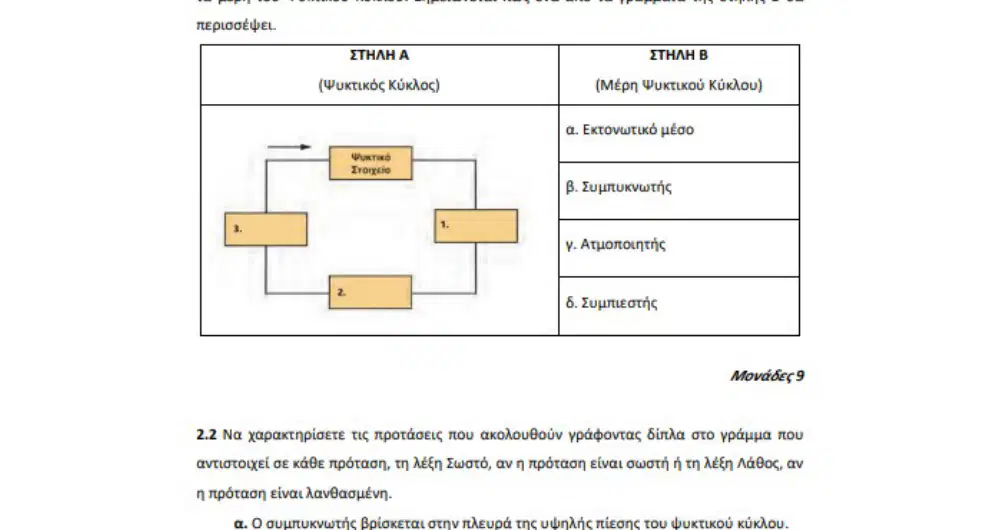

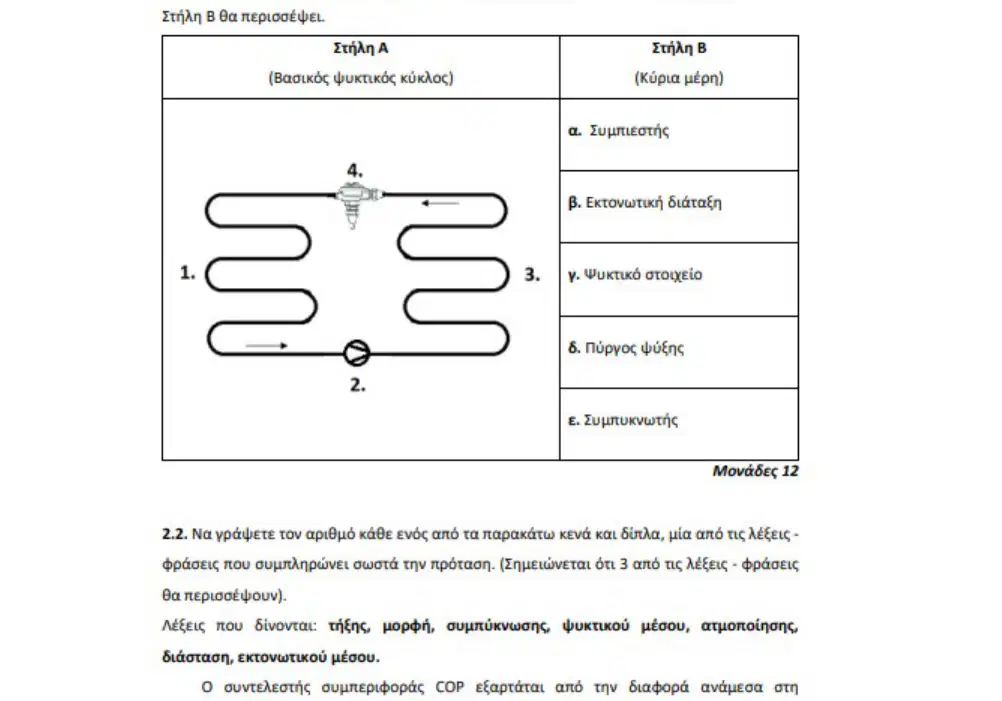

Στο διάγραμμα του βασικού ψυκτικού κύκλου, ποιο τμήμα αντιστοιχεί στον συμπιεστή; Επιλέξτε το εξάρτημα που αυξάνει την πίεση του ψυκτικού.
Το στοιχείο πριν τον συμπυκνωτή
Το μηχάνημα που εξέρχεται ζεστό αέριο
Το εξάρτημα μετά τον εξατμιστή
Το τμήμα που οδηγεί στον πύργο ψύξης
Ποια είναι η σωστή αντιστοίχιση για το μέρος του κύκλου που ακολουθεί αμέσως μετά την εκτονωτική διάταξη;
Εξατμιστής με απορρόφηση θερμότητας
Συμπυκνωτής με απόρριψη θερμότητας
Συμπιεστής με αύξηση πίεσης
Πύργος ψύξης με ψεκασμό νερού
Όταν αυξάνεται η διαφορά θερμοκρασίας μεταξύ εξάτμισης και συμπύκνωσης, τι συμβαίνει τυπικά στον συντελεστή συμπεριφοράς (COP) μιας ψυκτικής μηχανής;
Μεταβάλλεται τυχαία χωρίς σταθερή τάση
Μένει πρακτικά σταθερός σε λειτουργία
Αυξάνεται σημαντικά σε όλες τις συνθήκες
Μειώνεται λόγω μεγαλύτερης απαίτησης έργου
Ποιος παράγοντας ΔΕΝ επηρεάζει άμεσα τον COP, με βάση τα βασικά μοντέλα λειτουργίας;
Το είδος του ψυκτικού μέσου
Η τάξη και μορφή συμπύκνωσης
Η διαφορά θερμοκρασίας κύκλου
Το χρώμα των σωληνώσεων
Σε ψυκτική μηχανή απορρίπτεται θερμική ισχύς 57 kW και η ισχύς του συμπιεστή είναι 30 kW. Ποια είναι η ψυκτική ισχύς;
30 kW ίση με έργο συμπιεστή
87 kW με άθροιση μερικών ροών
27 kW με αφαίρεση ισχύος
17 kW από ενεργειακές απώλειες
