WorksheetsConceptos Básicos y Partes de los Conductores
Total questions: 73
Worksheet time: 37mins
¿Qué es un conductor eléctrico?
Dispositivo que almacena energía eléctrica
Recubrimiento que protege del calor
Material que permite el paso de la corriente
Material que impide el paso de electrones
¿Cuál es la diferencia principal entre hilo y cable?
El cable solo se fabrica en aluminio
El hilo es un solo conductor, el cable varios hilos
El cable no lleva aislamiento externo
El hilo tiene varios conductores internos
¿Qué metal se utiliza mayoritariamente en conductores por su buena conductividad y precio?
Latón con resistencia mecánica
Acero templado para armaduras
Hierro galvanizado económico
Cobre electrolítico de alta pureza
Selecciona las partes fundamentales de un cable de baja tensión.
Alma conductora
Aislante
Cubierta protectora
Transformador interno
Función principal del aislante en un cable.
Conducir la corriente hacia el entorno
Separar el conductor activo de su entorno
Aumentar la pureza del cobre
Evitar la corrosión del metal
¿Qué materiales poliméricos se usan comúnmente como aislantes?
EPR (caucho etileno-propileno)
PVC (policloruro de vinilo)
PP reforzado con fibra
XLPE (polietileno reticulado)
La cubierta protectora de un cable sirve para…
Aumentar la conductividad del alma
Proteger mecánicamente de golpes y clima
Transformar corriente alterna en continua
Reticular el polietileno interno
Cuando el cable requiere protección extrema, la cubierta se denomina:
Apantallamiento de señal
Armadura resistente
Aislante reforzado
Manguera eléctrica
En jerga eléctrica, un conjunto de varios hilos aislados bajo una misma cubierta se conoce como:
Manguera
Alma activa
Monoconductor
Armadura
¿Qué color identifica al conductor neutro en instalaciones de baja tensión?
Negro mate
Marrón oscuro
Verde-amarillo
Azul claro
Selecciona los colores típicos del conductor de fase.
Azul
Gris
Negro
Verde-amarillo
Marrón
¿Qué función cumple el conductor verde-amarillo?
Alimentación de fase
Protección a tierra
Señal de control
Retorno de corriente
Uo en un cable indica la tensión nominal entre conductor y pantalla/cubierta. ¿Cuál descripción corresponde mejor?
Tensión fase-neutro
Tensión entre dos fases
Tensión de línea VL
Tensión pico transitoria
La tensión nominal U o Un se define como:
Tensión entre dos conductores
Tensión entre fase y tierra
Tensión de prueba dieléctrica
Tensión de cortocircuito
En baja tensión, ¿qué tensiones asignadas son más habituales para cables?
450/750 V
0,6/1 kV
230/400 V
1,8/3 kV
El cable coaxial se caracteriza por tener:
Pares trenzados sin aislamiento
Tres hilos dentro de manguera
Dos conductores planos paralelos
Conductor interno y blindaje trenzado
Un cable trenzado consiste en:
Un único hilo rígido macizo
Pares de alambres aislados trenzados
Cables planos multicapa
Varios hilos dentro de manguera
¿Cuál afirmación describe mejor una manguera eléctrica?
Blindaje metálico continuo
Cable sin aislamiento exterior
Un conductor único rígido
Dos o tres conductores protegidos
Indica los tipos que se consideran por su forma física.
Planos
Redondos
Unipolares
Multipolares
Los cables blindados suelen incluir:
Lámina Mylar o malla de blindaje
Solo cubierta plástica simple
Pares trenzados sin pantalla
Conductor chapado en oro
¿Cuál diferencia clave entre cables rígidos y flexibles?
Capacidad de alta tensión
Facilidad para deformarse
Color del aislamiento
Número de hilos internos
Selecciona todos los tipos definidos por número de hilos conductores.
Blindados
Unipolares
Multipolares
Coaxiales
En el marcado, la letra H indica que el cable está diseñado según normas armonizadas. ¿Qué significan las letras A o ES en ese mismo bloque de normas?
Cumplimiento de normas nacionales españolas
Uso exclusivo en media tensión
Aislamiento de poliolefinas reticuladas
Certificación de organismo privado
¿Cuál es el código de tensión asignada que corresponde a 450/750 V?
07 para 450/750 V
05 para 300/500 V
03 para 300/300 V
01 para 100/100 V
Tras la tensión asignada, si aparece solo una letra, ¿qué componente del cable identifica?
El revestimiento metálico
El número de conductores
El tipo de seguridad
El material del aislamiento
¿Qué material de aislamiento corresponde a la letra V en el marcado?
Policloruro de vinilo (PVC)
Goma de silicona
Mezcla de polipropileno
Goma natural NR
Selecciona los códigos que indican mezclas de PVC para distintos servicios de temperatura.
V4 PVC reticulado
V2 servicio 90 °C
V3 servicio baja temperatura
Z1 poliolefina termoplástica
La letra Z en aislamiento indica mezcla reticulada de poliolefina con baja emisión de gases corrosivos y humos. ¿Qué diferencia señala Z1?
Pantalla de cobre en forma de trenza
Mezcla termoplástica de poliolefina de baja emisión
Mezcla de PVC resistente al aceite
Trenza textil impregnada sobre conductores
El código C4 en revestimiento metálico describe:
Blindaje de acero galvanizado
Pantalla de cobre trenzada
Cinta de aluminio corrugada
Barrera de plomo extruida
¿Cuál de los siguientes códigos de cubierta exterior se asocia con resistencia al aceite?
J trenza de fibra de vidrio
S goma de silicona
Q poliuretano TPU
V5 mezcla de PVC
H2 describe cables planos cuyos conductores aislados no pueden separarse. ¿Qué describe H para cables planos?
Doble capa de aislamiento H7
Cable extensible H8
Elemento portador central D3
Conductores aislados pueden separarse
En el tipo según flexibilidad, ¿qué indica la letra K?
Extraflexible clase 6 UNE 21022
Muy flexible para máquinas de soldar
Rígido de sección circular
Flexible de cobre para instalaciones fijas (clase 5)
¿Cuál es la diferencia entre (S), (AS) y (AS+) en el tipo de seguridad?
(AS) libre de halógenos con mejores prestaciones
(AS+) mantiene servicio durante fuego prolongado
(AS) contiene halógenos para mayor rigidez
(S) libre de halógenos y no propagador
En el marcado del número de conductores, ¿qué función tiene el símbolo G?
Sustituye a «X» si existe conductor amarillo/verde
Indica presencia de conductor neutro
Marca cables de tres conductores o más
Señala cable cilíndrico sin elemento portador
En el ejemplo PRYSMIAN AFUMEX PLUS ES07Z1-K (AS) 1 x 2,5 mm2 AENOR, ¿qué indica el sufijo -K?
Flexible de cobre para instalaciones fijas
Muy flexible para máquinas de soldar
Rígido de un solo alambre
Formado por cintas de cobre helicoidales
En la certificación AENOR
Aislamiento de PVC reticulado certificado
Cumplimiento exclusivo de norma UNE 20434
Cable para media y alta tensión
Producto sometido a control regular externo
En cables 0,6/1 kV, ¿qué indican tres letras consecutivas en el marcado antes del guion?
Aislante, armadura y cubierta
Aislante y cubierta exterior
Aislante, tipo de conductor y cubierta
Aislante, pantalla interior y cubierta
Según la regla de marcado 0,6/1 kV, ¿qué significa que aparezcan cuatro letras antes del guion?
Aislante y cubierta exterior
Aislante, pantalla interior y cubierta
Aislante, tipo de armadura y cubierta
Aislante, fabricante y cubierta
En el ejemplo "PRYSMIAN RZ1-K (AS) 0,6/1 kV 3G1,5 07", ¿qué indica la parte "RZ1"?
Tensión nominal del cable
Número de conductores y sección
Norma de diseño aplicable
Tipo de aislamiento y cubierta
En el marcado 0,6/1 kV, ¿qué letra se usa para aislamiento XLPE?
Z1
D
R
V
¿Qué material corresponde a la cubierta exterior indicada por "Z1" en cables 0,6/1 kV?
Poliolefina termoplástica
Policloruro de vinilo
Elastómero termostable
Neopreno cloroprenado
En la sección C del marcado, ¿qué describe "C4"?
Pantalla de cobre en forma de trenza
Pantalla de hilos de cobre helicoidales
Policloruro de vinilo como pantalla
Asiento de armadura de aluminio
Poliolefina libre de halógenos
En la sección F del marcado, ¿qué indica "-K" junto al nombre del cable?
Conductor flexible clase 5 fijo
Conductor de cobre rígido
Conductor flexible para soldadura
Conductor flexible clase 5 móvil
En el mismo esquema, ¿qué significa "AL" si aparece en el marcado del conductor?
Aislante de aluminio
Cubierta de aluminio
Conductor fabricado en aluminio
Armadura de fleje de aluminio
Para la tensión nominal, ¿qué representa "0,6/1 kV" en el cable?
Clase de flexibilidad del conductor
Tensión nominal de 1.000 V
Corriente máxima admisible
Voltaje de prueba del aislamiento

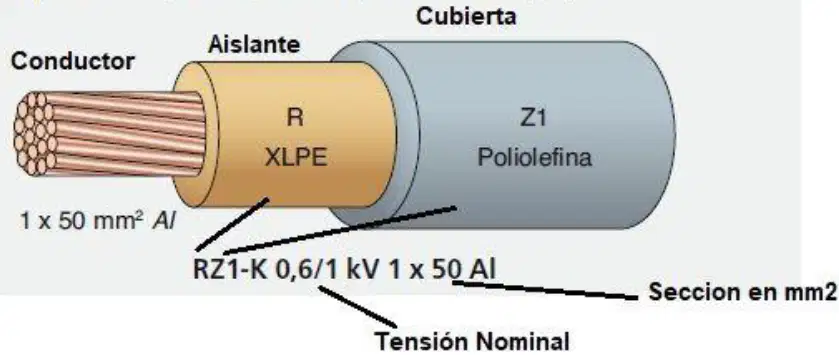

Observa el diagrama del cable con "R XLPE" como aislante y "Z1" como cubierta. ¿Qué material es el aislante?
PVC policloruro de vinilo
EPR etileno-propileno
XLPE polietileno reticulado
PE polietileno termoplástico
En designación de bajas tensiones, ¿qué letra identifica cubiertas de PVC?
V
E
I
M
Según la definición de "Sección" del conductor, ¿qué describe correctamente este concepto?
Diámetro exterior de la cubierta
Número de hilos del trenzado
Área del alma conductora
Longitud total del cable
Según la relación R = ρ · l / A, ¿qué cambio reduce la resistencia de un cable manteniendo ρ constante?
Aumentar la longitud del cable
Disminuir la sección del cable
Disminuir la longitud del cable
Incrementar la temperatura ambiente
En instalaciones interiores, la caída de tensión admisible no debería superar:
1% de la tensión total
2% de la tensión total
3% de la tensión total
5% de la tensión total
En una línea monofásica, ¿cómo se expresa la potencia perdida por efecto Joule?
P = 2 × R × I²
P = R · I
P = 3 × R × I²
P = V × I²
¿Qué ocurre al aumentar la sección del conductor, manteniendo longitud y material?
La caída de tensión se multiplica por 3
La resistencia aumenta notablemente
La resistencia disminuye notablemente
La tensión nominal sube a 750 V
Para circuitos domésticos empotrados bajo tubo con aislamiento de PVC, ¿qué sección mínima se recomienda para iluminación?
4,0 mm²
2,5 mm²
1,0 mm²
1,5 mm²
Según la tabla, ¿cómo debe ser la sección del conductor neutro respecto a la de las fases?
Independiente de las fases
El doble que las fases
Como mínimo igual que las fases
Siempre menor que las fases
Selecciona las afirmaciones correctas sobre materiales y tensiones nominales de conductores interiores.
Deben ser de acero, 1 kV nominal
Pueden ser flexibles, 440 V nominal
Suelen ser de aluminio rígido, 220 V nominal
Suelen ser de cobre rígido, 750 V nominal
¿Qué reglamento se consulta en España para dimensionar secciones de cables de baja tensión?
IEEE 1584 para BT
Reglamento Electrotécnico de Baja Tensión
NFPA 70 para alta tensión
IEC 60947 para dispositivos
En líneas trifásicas, al calcular la potencia perdida por efecto Joule, el factor multiplicativo respecto a monofásica pasa a:
1 en lugar de 2
2 en lugar de 3
3 en lugar de 2
4 en lugar de 2
Elige las secciones mínimas recomendadas para estos usos domésticos: tomas generales y baño/cocina.
4 mm² para tomas generales
2,5 mm² para tomas generales
1,5 mm² para baño y cocina
2,5 mm² para baño y cocina
En el diagrama de empalmes, ¿qué característica distingue al “Wester largo” frente al “Wester corto”?
Mayor número de hilos en paralelo
Enrollado cubre un tramo más extendido
Uso de taparosca en el extremo
Presenta un nudo doble en el centro
Tiene dos derivaciones cruzadas
Según el diagrama, ¿cuál empalme incorpora un nudo antes del enrollado para asegurar la unión?
Empalme de antena con bucle lateral
Derivación doble xC con dos salidas
Derivación con nudo doble al inicio
Cola de Rata con sujeción vertical
Derivación final con remate trenzado

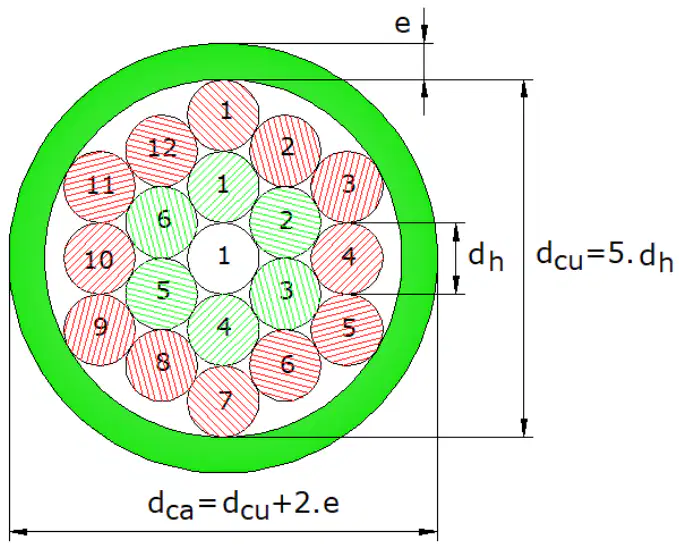

En el esquema de “Cables y su formación”, ¿qué representa dcu en relación con dh?
El diámetro del hilo aislado individual
El diámetro de la cuerda igual a 5·dh
El diámetro de la cuerda equivalente a 5·dh
El espesor de la cubierta aislante e
El diámetro del cable más dos espesores e

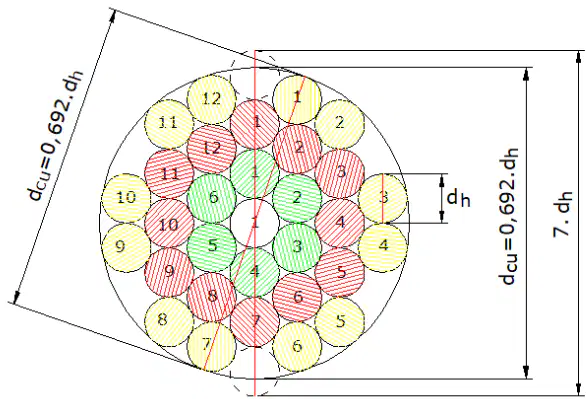

Observa el conductor de 31 hilos. ¿Qué relación geométrica se indica entre dcu y dh?
dcu = 5·dh como en cordón básico
dcu = 9·dh por la capa exterior
dcu = 7·dh respecto al paso helicoidal
dcu = 0,692·dh mostrado en la circunferencia
dcu = 0,692·dh según cotas laterales

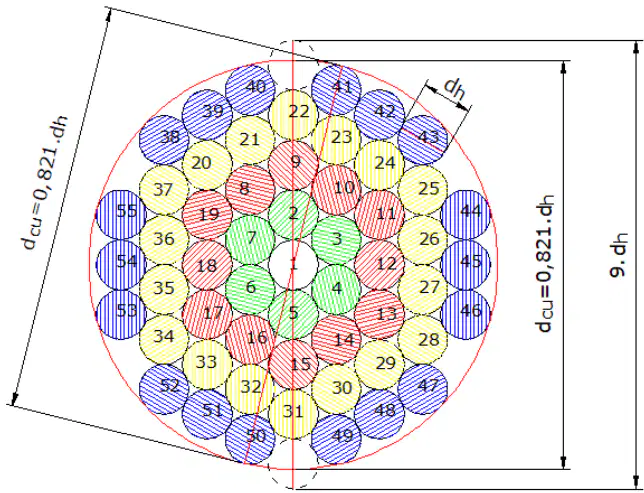

En el conductor de 55 hilos, la cota vertical indica 9·dh. ¿Qué significa esta notación?
El diámetro del cable aislado completo
El radio de la cuerda multiplicado por nueve
La suma de dcu y e de la cubierta
Nueve capas de filamentos concéntricos
Nueve veces el diámetro de cada hilo

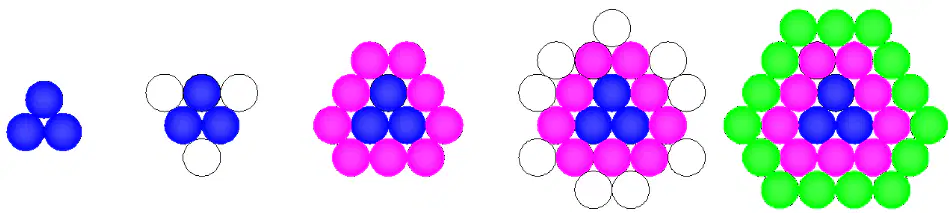

Respecto a los “Otros tipos de deformación” mostrados con agrupaciones triangulares y anillos, ¿qué efecto producen en la sección del conductor?
Cambian el empaquetado de hilos sin variar dh
Generan secciones no circulares del cordón
Aumentan necesariamente el número de hilos
Reducen siempre el diámetro del cable dca
Permiten ajustar capas con hilos de igual dh
¿Qué norma aparece indicada para los cables Plastix CF junto con IRAM 2183 y NBR 6148?
ISO 9001
IEC 60364
IEEE 1584
NFPA 70
IEC 60227
Para un cable de 2.5 mm², ¿cuál es la capacidad de corriente admisible en caño y en aire, respectivamente, a 30°C y 50/60 Hz con dos conductores cargados?
26 A y 33 A
21 A y 26 A
19 A y 23 A
17 A y 21 A
13 A y 17 A
Según la tabla, ¿qué caída de tensión por A/m (V/A·km) tiene el conductor de 10 mm²?
1.42 V/A·km
0.76 V/A·km
2.17 V/A·km
3.43 V/A·km
0.29 V/A·km
Un técnico necesita un cable con menor resistencia por kilómetro. ¿Cuál ofrece menor resistencia entre 70 mm², 95 mm² y 120 mm²?
120 mm² con 0.169 Ω/km
95 mm² con 0.206 Ω/km
95 mm² con 0.129 Ω/km
70 mm² con 0.272 Ω/km
Todos tienen igual 0.272 Ω/km
¿Qué rango de fabricación está indicado para las secciones nominales de estos cables?
35 a 240 mm²
10 a 240 mm²
2.5 a 120 mm²
1 a 185 mm²
0.75 a 240 mm²
Para 1.5 mm², ¿cuál es la resistencia eléctrica del cable completo en Ω/km aproximadamente?
26.0 Ω/km
19.5 Ω/km
4.95 Ω/km
7.9 Ω/km
13.3 Ω/km
Entre 25 mm² y 35 mm², ¿cómo varía la corriente admisible máxima en aire a 30°C?
Aumenta de 78 A a 90 A
Aumenta de 119 A a 157 A
Permanece en 119 A para ambos
Disminuye de 130 A a 90 A
Disminuye de 157 A a 119 A
El símbolo de 70° en la ficha técnica indica límite de temperatura de servicio. ¿Cuál es otra temperatura indicada para sobrecarga breve?
160°
120°
90°
200°
70°
Para 240 mm², selecciona los valores correctos indicados.
Diámetro exterior ≈ 27.4 mm
Resistencia ≈ 0.080 Ω/km
Peso del cable ≈ 2435 kg/km
Corriente en aire ≈ 435 A
Caída de tensión ≈ 0.21 V/A·km
