WorksheetsUD3_Repaso
Total questions: 45
Worksheet time: 41mins
Un receptor trifásico conectado en estrella a la tensión normalizada en Europa, presenta una resistencia por fase de 40 Ω. Indicar su corriente de fase y la potencia disipada.
5,75 A 3983 W
5,75 A 2300 W
10 A 3983 W
10 A 2300 W
La energía eléctrica tiene, frente a otras formas de energía, las siguientes ventajas:
Es fácil de almacenar
Es fácil de controlar en cada momento la cantidad generada y consumida.
Es fácil de transportar
En el transporte no hay pérdidas.
Red Eléctrica de España
Transporta la energía en baja tensión
Gestiona los consumos
Gestiona las fuentes de energía primaria
Gestiona la red de transporte
La Tasa de retorno energético…
Es la relación entre la energía consumida y la total generada por el Sistema Eléctrico de Potencia.
Si es menor que uno indicará una mejor fuente de energía.
Es el cociente entre la energía total que es capaz de producir una fuente de energía y la energía invertida o utilizada para obtener ese recurso energético.
Se utiliza sólo para fuentes de energía renovables.
El sistema eléctrico de potencia se subdivide en los subsistemas siguientes:
Generación, transporte, distribución y comercialización
Generación, transporte y distribución
Generación, transporte y comercialización
Generación, transporte, reparto y comercialización
Indica qué representa este símbolo:
Interruptor automático (PIA) magnetotérmico
Interruptor diferencial
Interruptor de control de potencia (ICP)
Los receptores que llevan conexión para unirlos a la toma de tierra de la instalación eléctrica son de...
Clase I
Clase 0
Clase II
Los índices IP:
Son un sistema de codificación que representa el nivel de protección de un aparato eléctrico contra impactos (golpes).
Representan la protección de los aparatos eléctricos frente al riesgo eléctrico.
Son un sistema de codificación que representa el nivel de protección de un aparato eléctrico contra la penetración de objetos extraños, polvo y/o líquidos.
Los índices IK son un sistema de codificación que indica…
El grado de protección de los receptores eléctricos frente a la entrada de polvo y agua.
El grado de protección de los receptores eléctricos frente a impactos mecánicos.
El grado de protección de las lámparas frente a golpes.
El nivel de protección de las luminarias frente a golpes, así como la entrada de polvo y agua.
Un aparato o dispositivo eléctrico apto para ser utilizado a la intemperie, deberá tener, como mínimo, un índice de protección:
IK 66
IP65
IP37
IK 10
Los circuitos que alimentan motores se han de dimensionar para una intensidad de cálculo…
De la intensidad calculada a partir de la potencia útil en CV, teniendo en cuenta el rendimiento del mismo.
De 1,8 veces la intensidad nominal del motor
Del 125% de la intensidad prevista en el circuito
De la intensidad absorbida por el motor, teniendo en cuenta el rendimiento del mismo
La corriente de diseño para el cálculo de la sección en un motor monofásico de 3 kW conectado a 230 V con cos φ= 0,85.
19,18 A
15,54 A
13,04
No hay suficientes datos
Indica la/s ventaja/s del cobre frente al aluminio:
Mejor conductor
Más ligero
Más barato
Un cable eléctrico apto para alimentar herramientas portátiles, ordenadores portátiles, etc, tendrá una designación:
H07V –F 3G1,0 mm2
H05VV-F 3G1,0 mm2
H03VV-K 3G1,0 mm2
ES05VV-K 2x1,0 mm2
La caída de tensión máxima permitida en la instalación interior de una vivienda es:
De 1,15 V si consideramos toda la instalación de abonado, desde la CGP.
El 3%.
El 4,5%.
9,2 V desde la CGP hasta el último punto de consumo de la vivienda.
Los cables de alta seguridad, AS+
Mejoran las propiedades de los AS porque son resistentes al fuego
Son obligatorios en líneas generales de alimentación.
No se suelen utilizar en instalaciones de emergencia.
Como se instalan en lugares inaccesibles, no están aislados.
Un cable designado ES07Z1 –K (AS) 1x4
Tiene aislamiento de PVC
Es adecuado para herramientas portátiles
Está formado por 4 conductores de sección 1 mm2
Su tensión asignada es 450/750 V
Calcular la previsión de potencia de un edificio de 5 plantas teniendo en cuenta: en la planta baja existen 4 viviendas de 120 m2; en el resto de plantas (1ª a 5ª) existen 3 viviendas/planta con una superficie de 170 m2/vivienda. La carga correspondiente a los servicios generales es de 15 kW
176 kW
146,3 kW
136,2 kW
141 kW
La longitud máxima que puede tener el circuito C2 de una vivienda, de sección estándar, con 14 tomas de corriente, será de:
18,4 metros
61,34 metros
30,67 metros
39,4 metros
La electrificación en una vivienda:
Se considera elevada con una superficie mayor de 150m2.
Podrá ser básica o elevada, dependiendo del uso que vaya a hacerse de la instalación.
Será elevada si a las tomas de corriente conectamos un equipo de calefacción.
Será elevada si se supera el máximo de tomas de corriente en el circuito C2.
El cuadro general de protección de una vivienda (CGP)
Como mínimo dispone de interruptor diferencial.
Contiene un PIA por cada circuito, máximo 5 en electrificación básica.
Está conectado directamente a la acometida del edificio.
Contiene un interruptor general automático (IG) que permite el accionamiento manual.
La acometida de una instalación eléctrica:
Es la parte de la instalación que alimenta a cada una de las viviendas
Es un conductor que une los contadores con la caja de protección general
Es la parte de la instalación que une la red de distribución que alimenta a la caja general de protección
Es un conductor monofásico que alimenta a la caja general de protección
La CGP (Caja General de protección) es la parte de la instalación eléctrica que:
Separa la propiedad del abonado del suministrador de energía eléctrica
Aloja los elementos de protección para la/s Línea/s General/es de Alimentación
Anteriores correctas
Anteriores incorrectas
La Línea General de Alimentación se conecta a la centralización de contadores…
Mediante un interruptor monofásico
Mediante un seccionador monofásico
Mediante un seccionador trifásico
Mediante un interruptor bipolar
En un edificio de viviendas, la línea general de alimentación se dimensiona por criterio térmico entrando en la tabla C52.1-bis en la columna…
XLPE2
XLPE3
PVC3
PVC2
El diámetro exterior del tubo de protección para una Derivación individual, monofásica de 10 mm2 de sección, montaje empotrado, deberá ser, como mínimo de:
40 mm
32 mm
32 ó 40 mm, según el tipo de cable
Una derivación individual a vivienda deberá disponer de un cable:
Convencional (no propagador de la llama)
De Seguridad (S): Además de lo anterior, baja emisión de humos y libre de halógenos.
De Alta Seguridad (AS).
Todas las otras respuestas son incorrectas.
El poder de corte se aplica (en los dispositivos de protección):
A la corriente nominal del dispositivo de protección
A su capacidad máxima de abrir un cortocircuito
A la capacidad del disparador térmico del dispositivo de protección
A la capacidad de abrir un circuito en sobrecarga
Un seccionador:
Abre circuitos en carga
Abre circuitos en cortocircuito.
Protege frente a contactos indirectos.
Asegura apertura del circuito por la distancia de seccionamiento.

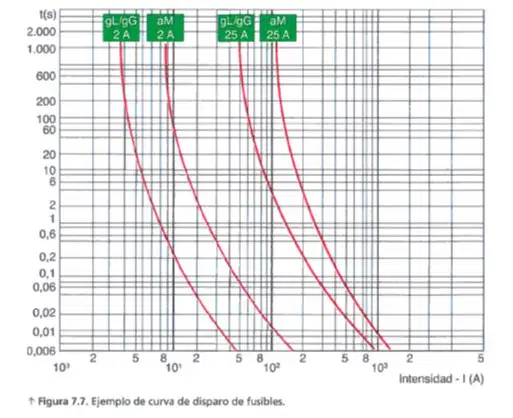

Para un fusible gL de 25 A, ¿cuánto tiempo tarda en disparar ante una intensidad 8 veces superior a su intensidad nominal?
200 ms
No dispara
50 ms
500 ms
Para un fusible aM de 2 A, ¿cuánto tiempo tarda en disparar ante una intensidad 4 veces superior a su intensidad nominal?
No dispara
150 ms
180 ms
250 ms
Una de las ventajas de los fusibles frente a los interruptores automáticos es:
Su bajo coste.
Su mejor protección contra sobrecargas.
Su mayor número de maniobras
Ninguna de las otras respuestas es correcta
Un interruptor magnetotérmico:
Protege las instalaciones frente a sobrecorrientes
Protege frente a sobretensiones
Protege frente a contactos directos e indirectos
Protege los receptores frente a sobrecargas y cortocircuitos
El calibre de un magnetotérmico que protege una derivación individual, trifásica, formada por 4
conductores tipo ES07Z1 –K, S= 6 mm2, de cobre, instalados bajo tubo o conducto sobre pared, y que
transporta una potencia de 14.100W- cos α=0,9, deberá ser:
In=25 A
In=63 A
Ninguna de las respuestas es correcta
En el caso anterior, si la longitud de la línea es de 29 metros, suponiendo un cortocircuito FASENEUTRO, la corriente de cortocircuito mínima será, despreciando la impedancia del resto de cableado en la instalación, de:
Iccmín =4635 A
Iccmín =2675 A
Iccmín =2293A
Iccmín =1337 A
Un magnetotérmico curva B ...
Tiene un poder de corte situado entre 5 y 10 veces su corriente nominal
Permite abrir el circuito cuando se produce un cortocircuito entre 3 y 5 veces su corriente asignada
Tiene un disparador electromagnético que actúa entre 3 y 5 veces su corriente nominal
Es un aparato de protección cuyo disparador térmico actúa entre 5 y 10 veces su corriente nominal
¿Qué significa que un interruptor magnetotérmico tenga corte omnipolar?:
Que corta todos los “polos”, incluido el neutro
Que corta una fase y el neutro
Que corta las fases
La puesta a tierra en una vivienda:
Tiene como objetivo aumentar la tensión a tierra para que pueda actuar el diferencial.
Actúa detectando la corriente de fugas.
Asegura la actuación del diferencial antes de que se produzca el contacto accidental con las masas.
No incluye las instalaciones de agua, gas ni calefacción.
Un interruptor diferencial:
Es una protección únicamente frente a contactos directos
Se elige en función de su “sensibilidad”
Su sensibilidad indica su poder de corte (capacidad para cortar corrientes)
Se elige en función de las curvas de disparo (B, C o D)
Sea una instalación de BT con sistema de distribución TT y protegida mediante un interruptor diferencial. El neutro del CT está conectado a tierra mediante una pica de 7 m de longitud y la puesta a tierra de las masas de la instalación de BT se ha realizado por medio de un conductor enterrado horizontalmente de 25 m de longitud. Calcular la tensión de contacto en caso de defecto de aislamiento en la instalación de BT. Resistividad terreno: 75 Ω/m.
43.51 V
82.63 V
154.34 V
25.47 V
Un conductor de cobre está enterrado en la cimentación de un edificio formando un rectángulo de 20 m x 15 m. La naturaleza del terreno es arcillosa (margas y arcillas compactas ρ=150 Ω·m). Calcúlense los valores de la resistencia de tierra.
0,47 Ω
21,1 Ω
2,14 Ω
4,29 Ω
Calcular la sensibilidad máxima que podría tener el interruptor diferencial, suponiendo que la tensión de seguridad es de 24 V y la resistencia de p.a.t. del neutro del transformador más cercano es RB= 10 Ω y la p.a.t. de las masas (RA) está formada por una pica de 3,0 metros de longitud (ρ=300 Ω·m.)
150 mA
300 mA
30 mA
1 A
Indica qué representa la gráfica:
Es la curva de peligrosidad de la corriente eléctrica.
La curva que deben cumplir los int.diferenciales para proteger a las personas frente a contactos indirectos.
La característica tiempo/corriente de un fusible a V<50V
La curva característica tiempo/corriente de un PIA
La sección del conductor de protección de un circuito, cuyos conductores activos tienen una sección de 16 mm2 , será de:
La mitad de la del conductor activo
Mayor de 2,5 mm2
16 mm2
Debe elegirse entre el mínimo (2,5 mm2) y la mitad de la sección del conductor activo.
La resistencia de puesta a tierra:
Aumenta con la humedad
No depende de cambios estacionales
No depende de la longitud de la pica
Depende de la resistividad del terreno
