Comandos elétricos

Total questions: 75

Worksheet time: 1hrs 17mins

Name
Class
Date
1.

Ao ser estabelecida uma tensão de 50V entre os terminais de um equipamento, estabelece-se uma corrente elétrica de 5A. Qual a resistência elétrica do equipamento?

a)

10Ω

b)

100Ω

c)

25Ω

d)

250Ω

e)

0,10Ω

2.

Os valores nominais de um motor elétrico, são: 220V / 6A. Isso significa que a sua potência elétrica vale:

a)

1320 W

b)

36,6 W

c)

736 W

d)

746 W

e)

2640 W

3.

A associação em paralelo de dois contatos normalmente aberto formam uma lógica:

a)

OR.

b)

AND.

c)

NOT.

d)

NAND.

e)

NOR.

4.

Quais dos dispositivos abaixo, podem proteger um sistema contra curto-circuito?

a)

Fusível e Disjuntor.

b)

Relé Térmico e Disjuntor.

c)

Relé Falta de Fase e Fusível.

d)

Relé Térmico e Fusível.

e)

N.d.a.

5.

Quais dos dispositivos abaixo, podem proteger um sistema contra sobrecarga?

a)

Relé Térmico e Disjuntor.

b)

Fusível e Disjuntor.

c)

Relé Falta de Fase e Fusível.

d)

Relé Térmico e Fusível.

e)

N.d.a.

6.

Quando se energiza a bobina de um Contator, os contatos N.A se abrem e os NF, se fecham.

a)

Falso.

b)

Verdadeiro.

7.

Quando se energiza a bobina de um contator, os contatos N.O se fecham e os NC, se abrem.

a)

Verdadeiro

b)

Falso

c)

Fui embora mais cedo nessa aula!

8.

O que é um contator?

a)

Chave Eletromecânica, usada em acionamento de diversos tipos de cargas.

b)

Dispositivo destinado a fazer contagem de cargas diversas.

c)

Dispositivo destinado a fazer contagem no número de giros do motor.

d)

Chave Eletrônica, destinadas para o acionamento de motores.

e)

N.d.a

9.

Um contator possui os contatos principais (para energização da carga) e auxiliares NA e NF com menor capacidade de corrente (para o auxílio nos circuitos de comando / sinalização).

a)

Verdadeiro.

b)

Falso.

c)

Sei lá!

10.

O objetivo principal do Comando Elétrico é: proteção do operador e; desenvolvimento de uma lógica de comando para o acionamento de uma determinada carga.

a)

Verdadeiro

b)

Falso

11.

A potência mecânica de 1/4 cv equivale a:

a)

184W

b)

225W

c)

368W

d)

746W

e)

736W

12.

A potência mecânica de 4 hp equivale a:

a)

2984W

b)

2500W

c)

2876W

d)

2944W

e)

N.d.a

13.

Um motor elétrico é uma máquina destinada a transformar energia mecânica em elétrica.

a)

Falso

b)

Verdadeiro

14.

Um gerador elétrico é uma máquina destinada a transformar energia elétrica em mecânica.

a)

Falso

b)

Verdadeiro

15.

Esse tipo de acionamento de motor é composto por placas de circuitos eletrônicos

a)

Comando simples

b)

Chave estrela-triângulo

c)

Chave compensadora

d)

Soft starter e inversor de frequência

e)

Chave fusível

16.

Esse tipo de comando também é conhecido como partida direta de motores

a)

Comando simples

b)

Chave estrela-triângulo

c)

Chave compensadora

d)

Soft starter

e)

Inversor de frequência

17.

Os comandos elétricos são sub divididos em quais circuitos

a)

série, paralelo e misto

b)

Força, controle e sinalização

c)

estrela, triângulo e partida direta

d)

soft starter e inversor de frequência

e)

motor e transformador

18.

As botoeiras fazem parte de tipo de circuito de comandos

a)

circuito de sinalização

b)

circuito de força

c)

circuito de controle

d)

circuito série

e)

circuito paralelo

19.

É um acionamento eletro mecânico para motores de baixa potência cuja característica é torque máximo na ponta do eixo.

a)

Soft Starter

b)

Estrela-triângulo

c)

Compensador de partida

d)

Partida direta

e)

Inversor de frequência

20.

O comando partida direta possui quantos contatores

a)

1

b)

2

c)

3

d)

4

e)

5

21.

O comando partida direta possui intertravamento

a)

Sim

b)

Não

c)

Não sei

d)

Talvez

e)

Quem sabe

22.

Este tipo de comando proporciona redução da corrente de partida para aproximadamente 33% de seu valor.

a)

Soft Starter

b)

Partida direta

c)

Estrela-triângulo

d)

Compensador de partida

e)

Inversor de frequência

23.

É recomendado instalar inversores diretamente na placa de montagem, fixando sua base por meio de parafusos ou, para alguns fabricantes, pelo flange, de modo que o dissipador de calor fique na parte de trás da placa de montagem.

a)

FALSO

b)

VERDADEIRO

24.

Esse tipo de circuito é aguçado pela visão e ou pela audição

a)

circuito de sinalização

b)

circuito de força

c)

circuito de controle

d)

circuito série

e)

circuito paralelo

25.

Um "projeto" de comando elétrico deve possuir dois tipos de diagramas elétricos para ser funcional. Quais são eles?

a)

Digramas de Potência e Comandos

b)

Diagramas Unifilares e Multifilares.

c)

Diagramas de Comando e Unifilar.

d)

Diagramas de Potência, Ladder e Unifilar.

e)

Diagramas Ladder e Mulltifilar.

26.

Um sistema de partida estrela - triângulo para motores trifásicos faz com que a corrente de partida seja:

a)

Reduzida para 1/3

b)

Reduzida para 2/3

c)

Aumentada para 1/3

d)

Aumentada para 2/3

e)

N.d.a

27.

Para inverter o sentido de rotação dos motores de indução trifásico, é preciso:

a)

Inverter duas fases da alimentação do motor.

b)

Inverter duas fases da alimentação do comando.

c)

Modificar a ligação dos enrolamentos, passando de estrela para triângulo.

d)

Modificar a tensão de alimentação, passando de alternada para contínua.

e)

Acionar o relé de falta-de-fase.

28.

Esse tipo de botoeira interrompe o fluxo de corrente em qualquer circuito de comando

a)

Botão normalmente aberto

b)

Botão normalmente fechado

c)

Sinalizador luminoso

d)

Sinalizador Sonoro

e)

Nenhuma das alternativas

29.

Qual é a Velocidade Síncrona de um motor de indução trifásico de 4 polos, quando ligada em uma rede 220V/60Hz?

a)

1800rpm

b)

3600rpm

c)

900rpm

d)

1200rpm

e)

600rpm

30.

Sabendo um motor de indução trifásico possui cerca de 5% de escorregamento e velocidade síncrona de 1200 rpm, qual é a sua velocidade assíncrona ou real?

a)

1140rpm

b)

1260rpm

c)

1040rpm

d)

1360rpm

e)

N.d.a

31.

A velocidade nominal de um motor trifásico depende basicamente:

a)

Da Frequência da Rede e do Nº de Polos do motor.

b)

Da Frequência da Rede e do Nº de Terminais do motor.

c)

Do Nº de Polos do Motor e da Potência nominal.

d)

Da Potência e da Tensão nominal da Rede.

e)

Da resistência ôhmica e da reatância indutiva das bobinas.

32.

1. Analise os diagramas de carga e funcional de comando, representados a seguir.

a)

a. lâmpada L1 sinaliza motor ligado e a lâmpada L2 sinaliza motor desligado por curto-circuito.

b)

b. lâmpada L1 sinaliza motor desligado e a lâmpada L2 sinaliza motor desligado por curto-circuito.

c)

c. lâmpada L1 sinaliza motor desligado por sobrecarga e a lâmpada L2 sinaliza motor ligado com sobrecarga.

d)

d. lâmpada L1 sinaliza motor ligado com sobrecarga e a lâmpada L2 sinaliza motor desligado por sobrecarga.

e)

e. lâmpada L1 sinaliza motor desligado sem sobrecarga e a lâmpada L2 sinaliza motor desligado por sobrecarga.

33.

Um quadro de comando de motores apresenta diagrama de comando como o mostrado abaixo.

Ao ser pressionado o botão de ligar, a ordem em que os contatores são energizados é

a)

a. KA1, K3, K2, K1

b)

b. K2, K3, KA1, K1

c)

c. K3, KA1, K1, K2

d)

d. K3, K2, KA1, K1

e)

e. K3, K1, K2, KA1

34.

Para que serve o Cadi Simu

a)

Para simular circuitos mecânicos.

b)

Para simular circuitos hidráulicos.

c)

Para simular circuitos eletroeletrônicos.

d)

Para simular circuitos pneumáticos.

e)

Para simular circuitos sistemáticos.

35.

É uma desvantagem do comando partida direta

a)

Baixa corrente de partida

b)

Partida do motor a plena carga

c)

Custo de instalação baixa

d)

Alta corrente de partida

e)

Fácil instalação

36.

o contato auxiliar NF pode ter a numeração:

a)

51 52

b)

13 14

c)

15 18

d)

A B

37.

A NBR5410 estabele as regras de utilização das cores de condutores elétricos. Com base nas recomendações da norma podemos afirmar que os condutores destinados ao NEUTRO, ao ATERRAMENTO e aos condutores FASE devem possuir as seguintes cores, respectivamente:

a)

VERDE (BRASILEIRINHO), AZUL, QUALQUER OUTRAS CORES.

b)

AZUL, VERDE (BRASILEIRINHO), APENAS VERMELHO.

c)

PRETO, VERDE (BRASILEIRINHO), QUALQUER OUTRAS CORES.

d)

CINZA, VERDE (BRASILEIRINHO), QUALQUER OUTRAS CORES.

e)

AZUL, VERDE (BRASILEIRINHO), QUALQUER OUTRAS CORES.

38.

Observando a imagem podemos afirmar que os contatos auxiliares são respectivamente:

a)

NA (95-96) e NF (97-98)

b)

NF (95-96) e NF (97-98)

c)

NF (95-96) e NA (97-98)

d)

NA (95-96) e NA (97-98)

e)

NA (L1-L2-L3) e NF (T1-T2-T3)

39.

O símbolo indicado na imagem representa o que dispositivo de proteção elétrica?

a)

Contator Trifásico

b)

Disjuntor TermoMagnético

c)

Disjuntor Motor

d)

Chave Seccionadora

e)

Chave Fusível

40.

Analisando a imagem proposta, podemos afirmar que os contatos ocultados no símbolo serão, respectivamente:

a)

13-14 = NA; 21-22 = NF

b)

13-14 = NF; 21-22 = NA

c)

13-14 = NA; 21-22 = NA

d)

13-14 = NF; 21-22 = NF

e)

Os números não indicam existência de contatos auxiliares.

41.

Observando a placa de motor elétrico a seguir podemos concluir que:

a)

É um motor monofásico de seis terminais e grau de proteção IP55

b)

É um motor trifásico de três terminais e grau de proteção IP55

c)

É um motor trifásico de seis terminais e grau de proteção Ip/In = 7,3

d)

É um motor trifásico de seis terminais e grau de proteção IP55

42.

O recorte do diagrama a seguir representa a etapa de ______________ de um diagrama de partida direta. Complete o campo com a resposta correta:

a)

LÓGICA

b)

POTÊNCIA

c)

MOTOR

d)

SEGURANÇA

e)

ANÁLISE

43.

Um técnico precisa ligar um motor trifásico de seis terminais numa rede 220V. Ao consultar o manual do motor, o documento indica que deve ser feito o fechamento em "TRIÂNGULO". Então, o técnico fez diversos diagramas de ligação. Qual deles está CORRETO e atende a indicação do fabricante?:

a)
b)
c)
44.

O diagrama da imagem é utilizado no método de acionamento eletromecânico conhecido como:

a)

PARTIDA DIRETA

b)

PARTIDA DIRETA COM REVERSÃO

c)

PARTIDA AUTOCOMPENSADORA

d)

PARTIDA ESTRELA-TRIÂNGULO

e)

TODAS AS OPÇÕES ESTÃO CORRETAS.

45.

Com base nos dados da imagem, podemos afirmar que trata-se de:

a)

Um motor monofásico com capacitor de partida de 1CV

b)

Um motor trifásico com capacitor de partida de 1CV

c)

Possui rotação nominal de 3550RPM

d)

Para inverter a rotação deve-se inverter as fases de alimentação

e)

Para inverter a rotação deve-se inverter os terminais T5 e T8.

46.

A botoeira de cor azul é usada para:

a)

desligar

b)

emergência

c)

ligar

d)

intervenção

e)

nenhuma das opções

47.

Qual é a função de uma botoeira Normalmente aberta

a)

Acionar um comando

b)

Desacionar um comando

c)

Sinalizar um comando

d)

Enfeitar um comando

e)

Esse tipo de botoeira não possui função alguma

48.

Qual simbolo gráfico abaixo representa um sinalizador luminoso

a)
b)
c)
d)
e)
49.

Ela também é conhecida como corrente de trabalho do motor

a)

Corrente de partida

b)

Corrente nominal

c)

Corrente de linha

d)

Corrente de fase

e)

Corrente de relação de motor

50.

Se um motor possui corrente nominal de 10 amperes qual o valor da corrente de partida desse motor

a)

30 amperes

b)

40 amperes

c)

50 amperes

d)

60 amperes

e)

70 amperes

51.

O que é selagem de um botão de acionamento

a)

É o destrave automático de um circuito

b)

É o intertravamento automático de um circuito

c)

É a retenção ao contato da botoeira NA

d)

É a retenção ao contato da botoeira NF

e)

Todas as alternativas estão erradas

52.

Como é feita a reversão do sentido de rotação de um motor trifásico.

a)

Invertendo uma fase do motor

b)

Invertendo duas das três fases do motor

c)

Invertendo o bobinado do motor

d)

Mudando a posição do motor

e)

substituindo o motor

53.

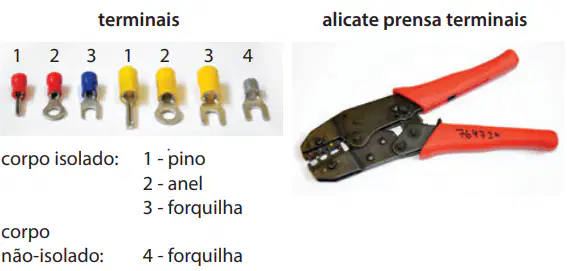

​Escreva o que a figura representa

a)

Tipos de Terminais

b)

Terminais de tipo ilhós tubular

c)

Placas de identificação

d)

Carretel porta fita identificadora

54.

​Escreva o que a figura representa

a)

Placas de identificação

b)

Carretel porta fita identificadora

c)

Alicate para decapagem de condutores

d)

Alicate Universal

55.

A potência mecânica de 4,5 hp equivale a:

a)

3384W

b)

3500W

c)

3376W

d)

3312W

e)

3357W

56.

É a ferramenta que o eletricista utiliza para reunir todas as

informações necessárias sobre a instalação elétrica que irá realizar.

a)

Multímetro

b)

Alicate

c)

Planta Baixa

d)

Diagramas elétricos

57.
Qual é a função principal de um inversor de frequência CFW09 da WEG?
a)
Controlar a temperatura do motor
b)
Controlar a velocidade do motor
c)
Fornecer energia para o motor
d)
Fazer a manutenção do motor
58.
Qual é a função do parâmetro "Aceleração" em um inversor de frequência CFW09?
a)
Aumentar o volume do som
b)
Aumentar a corrente do motor
c)
Controlar a rampa de aceleração
d)
Controlar a velocidade do motor
59.
O que é o parâmetro "Frequência Máxima" em um inversor de frequência CFW09?
a)
A frequência de rádio mais alta
b)
A frequência de operação máxima permitida
c)
A frequência de entrada
d)
A frequência de saída máxima
60.

O que representa esse símbolo?

a)

Chave normalmente fechada (NC)

b)

Chave normalmente aberta (NO)

c)

Circuito aberto

d)

Circuito fechado

e)

Nenhuma das anteriores

61.

Qual o significado da sigla CLP ?

a)

Controlador longo prateado

b)

Controlador lógico programável

c)

Central lógica de programação

d)

Central lógica capacitada

62.

Qual das opções abaixo é uma linguagem de programação?

a)

Lazer

b)

Ladder

c)

Ladeira

d)

Lista

63.

Este arranjo em Ladder corresponde a qual função lógica?

a)

AND

b)

OR

c)

NOT

d)

NAND

64.
Esta
 imagem
representa:
a)
Um sensor NPN
b)
Um sensor PNP - NA e NF
c)
Um sensor PNP
d)
Uma chave de contato
65.
Esta
 imagem
representa:
a)
Um sensor PNP - NA e NF
b)
Um sensor NPN - NA e NF
c)
Um sensor PNP
d)
Uma chave de contato
66.

Como funciona este programa?

a)

Y2 liga quando X021 é pressionada

b)

Y2 desliga quando X021 é pressionada

c)

Y2 liga só quando X024 e X022 são ambas pressionadas

d)

Y2 liga quando X021 e X022 são ambas pressionadas

e)

Y2 liga quando X021 ou X022 são pressionadas em conjunto com X024

67.

Identifique este bloco de programação

a)

Temporizador

b)

Contador

c)

Relógio em Tempo Real - RTC

d)

Nenhum destes

68.
Neste circuito quando o botão é pressionado
a)
A lâmpada acende após 10s
b)
A lâmpada fica acesa por 10s e depois apaga
c)
A lâmpada apaga 10s depois do botão ser pressionado
d)
A lampada pisca em intervalo de 10s
69.
Neste circuito ao pressionarmos I01...
a)
Lamp1 acende e Lamp2 apaga
b)
Lamp1 apaga e Lamp2 acende
c)
Lamp1 apaga e Lamp2 apaga
d)
Lamp1 acende e Lamp2 acende
70.

Qual o nome do dispositivo situado canto superior esquerdo?

a)

Botoeira liga/desliga

b)

Botão desliga geral

c)

Chave seccionadora

d)

Chave retentora

71.

Qual o nome desse equipamento?

a)

Soft Start

b)

Rele Programável

c)

CLP

d)

Inversor de frequência

e)

Conversor CA/CC

72.

Qual a função desse componente?

a)

Detectar fase e ligar o motor.

b)

Detectar fase e desligar o motor.

c)

Monitorar as fases e interromper o funcionamento do comando.

d)

Desligar as fases dos circuito de potência.

73.

Como funciona o contato 23/24 desse equipamento?

a)

Contato NF aciona após 100% tensão da rede.

b)

Contato NA aciona após 100% tensão da rede

c)

Contato NA aciona após tensão da rede ultrapassar 50%

d)

Contato NA aciona após 10% tensão da rede

74.

Qual a função do ajuste Pedestal Voltage na Soft start?

a)

Permite ajuste da tensão

inicial da rampa.

b)

Permite ajuste da corrente

inicial da rampa

c)

Permite ajuste da tensão

final da rampa

d)

Permite ajuste da tensão

de sobretensão

75.

No inversor WEG os parâmetros de o à 100, são parâmetros de:

a)

Parâmetros do motor

b)

Regulagem

c)

Configuração

d)

Leitura e visualização

e)

Ajuste

Similar Resources on Wayground

Who Am I?

75 questions

Who Am I?

quiz

Worksheet

•

1st Grade - Professio...

TRY OUT BAHASA INDONESIA 1

70 questions

TRY OUT BAHASA INDONESIA 1

quiz

Worksheet

•

Professional Development

AAI SIMULADO GERAL - MD1 A MD8

80 questions

AAI SIMULADO GERAL - MD1 A MD8

quiz

Worksheet

•

Professional Development

Gen ed Fil

70 questions

Gen ed Fil

quiz

Worksheet

•

Professional Development

Ten questions to ask when planning a course or curriculum

79 questions

Ten questions to ask when planning a course or curriculum

quiz

Worksheet

•

Professional Development

TRAINING PKN

75 questions

TRAINING PKN

quiz

Worksheet

•

Professional Development

Rita4,5 PM

75 questions

Rita4,5 PM

quiz

Worksheet

•

University - Professi...

EEX 4392 Competencies 1-6 Exam

80 questions

EEX 4392 Competencies 1-6 Exam

quiz

Worksheet

•

University - Professi...
