WorksheetsCertificación Técnico Mantenimiento Electricidad
Total questions: 60
Worksheet time: 5hrs 56mins
1.- ¿Cuál es la unidad eléctrica utilizada para medir la resistencia?
Amper
Ohm
Reactancia
Impedancia
La cantidad de electrones que fluye por un punto fijo en un tiempo determinado se conoce como:
Corriente
Voltaje
Flujo magnético
Energía
La forma más común para corregir el factor de potencia es:
Cambiando los Taps de los transformadores
Bajando la carga del circuito
Realizando un balanceo de fases
Agregando capacitores
¿Qué componente eléctrico es utilizado para adecuar el nivel de voltaje a un circuito?
Un transformador
Una resistencia
Un capacitor
Un Inductor
¿Para que se utiliza el cable de tierra en un circuito eléctrico?
Para proteger una sobrecarga
Para referenciar un voltaje
Para prever un corto circuito
Para bajar la resistencia del circuito
¿Qué es más dañino para el cuerpo humano?
El alto Voltaje
Alta resistencia
Voltaje de corriente directa
La corriente
¿Cuál es el desfasamiento angular entre las fases L1, L2 y L3 de un circuito trifásico?
60°
480°
90°
120 °
¿Que precaución debes tomar cuando trabajas con condensadores?
Asegurarte que no tenga alimentación
Asegurarte que no esté inflado ni tenga fugas de químicos
Asegurar que la conexión eléctrica este conectada a tierra
Asegurarte que esté completamente descargado
¿Cuál es la ecuación que define la ley de Ohm?
I=V/R
P=VI
V=I/R
V=P/I
¿Cuál es el voltaje que se mediría en la resistencia de 10 ohms del siguiente circuito?
2 Volts
4 Volts
0 Volts
O.2 Volts
¿Si las puntas del multímetro están conectadas en los puntos A y B del circuito, que valor estará midiendo?
0.045 Amperes
0.01 Amperes
0 Volts
8 Volts
En el circuito de la figura 1, calcular la resistencia única equivalente.
68 ohms
30 ohms
54.4 ohms
48 ohms
13.- En la misma figura 1, ¿Cuál sería el voltaje en la resistencia de 20 ohms?
20 Volts
8.82 Volts
12 Volts
18 Volts
En la misma figura 1, ¿Cuál es la corriente que circula por la resistencia de 30 ohms?
0.6 Amperes
1 Amper
0.4 Amperes
1.5 Amperes
En el preciso momento en que sucede un corto circuito,
se produce una caída de corriente en el componente en corto.
se produce un incremento de voltaje en el componente en corto.
se produce un incremento de voltaje y corriente en el componente en corto.
se produce una caída de voltaje en el componente en corto.
En el circuito de la figura siguiente, ¿cuál es la potencia consumida por la resistencia de 2 ohms?
24 Watts
4 Watts
8 Watts
12 Watts
¿Cuál de las siguiente conexiones representa una conexión en estrella?
La corriente en el arranque de un motor trifásico se comporta de la siguiente manera:
Se reduce por debajo de la corriente nominal
Se incrementa durante 2 segundos
Se incrementa más del doble de la corriente nominal
Se incrementa desde cero hasta alcanzar la corriente nominal
Si tenemos un motor trifásico de 8 amperes de corriente nominal, ¿de qué valor sería el fusible para protegerlo?
8 amperes
12 amperes
9 amperes
16 amperes
Para la protección de un motor, ¿qué tipo de fusible es necesario utilizar?
De acción lenta
De acción rápida
De acción normal
De acción ultrarápida
Si un motor trifásico tiene las siguientes características: 4HP, 460 Volts, 60 Hz y 1200 RPM
¿Cuál es el número de polos de este motor?
6 polos
4 polos
8 polos
2 polos
Si conectamos un motor trifásico y al energizarlo gira al revés, ¿qué debemos hacer?
Cambiar de motor
Modificar la frecuencia
Verificar la conexión de tierra
Invertir dos de sus fases
Si conectamos un motor monofásico y al energizarlo gira al revés, ¿qué debemos hacer?
Invertir los cables de alimentación
Modificar el circuito de arranque
Verificar el nivel de voltaje
Modificar la frecuencia
Si al estar girando un motor trifásico se pierde una de las fases, ¿qué efecto tendremos en el motor?
Un incremento en su velocidad
Un incremento de corriente
Se detiene abruptamente el motor
Funciona intermitentemente
¿Cuál es la relación real de velocidad y par en un motor trifásico?
A mayor velocidad, menor par
A mayor velocidad, mayor par
A mayor velocidad, el par se mantiene constante
A menor velocidad, el par se mantiene constante
¿Cuáles son algunas de las diferencias principales entre el motor auto síncrono y el asíncrono?
Motor Asíncrono/ Motor Auto síncrono
a) Par de arranque alto - Par de arranque bajo
Motor Asíncrono/ Motor Auto síncrono
b) Rotor jaula de ardilla - Rotor devanado
Motor Asíncrono/ Motor Auto síncrono
c) No se puede variar velocidad - Se puede variar velocidad
Motor Asíncrono/ Motor Auto síncrono
d) Par variable en alta y baja velocidad - Par constante en alta y baja velocidad
¿Cuáles son las precauciones más importantes que debes tomar al reemplazar un motor trifásico por otro que no es exactamente igual?
Potencia, velocidad, voltaje de alimentación.
Dimensiones, voltaje de alimentación, conexión delta – estrella.
Modelo de fabricante, tamaño, corriente de arranque.
Clase de aislamiento, potencia, rendimiento.
¿Cuál sería la corriente en el lado de 220 Volts del siguiente esquema?
1.56 Amperes
0.638 Amperes
3 Amperes
5.75 Amperes
En un transformador dado tenemos 120 Volts en el secundario cuando se aplican 230 Volts en el lado primario. ¿Qué voltaje tendríamos en el secundario si se aplican 210 Volts en el primario?
131.42 Volts
109.56 Volts
402.5 Volts
100 Volts
¿Cuál es la potencia en el secundario de un transformador monofásico si en el primario tenemos 220 Volts 2 amperes y en el secundario 110 Volts?
220 Watts
440 Watts
110 Watts
55 Watts
¿Cuál es el equipo más adecuado para medir el aislamiento de un motor?
Megaohmetro
Multímetro
Osciloscopio
Voltímetro
¿Que lectura tendremos, si una pinza amperimétrica se coloca en las tres fases que alimentan un motor en funcionamiento?
La lectura será 3 veces la corriente nominal del motor
La lectura será igual al promedio de la corriente de cada fase
La lectura será de 0 amperes
La lectura será la suma de las corrientes en cada fase
Los contactos auxiliares en un relevador de potencia son utilizados para:
Para protección de sobrecargas
Para energizar la bobina
Para retención y control
Para arrancar el motor
¿Cuál de los listados define adecuadamente el uso de los cables según su color?
Rojo- Control CA
Blanco - Tierra
Negro - Potencia
Naranja - Intercambio entre máquinas
Rojo - Control CA
Negro - Potencia
Azul - Voltaje Directa
Naranja - Cable energizado con interruptor general abierto5
Azul-Control CA
Verde - Tierra
Negro - Potencia
Blanco - Común
Rojo - Potencia
Azul - Control CA
Blanco - Común
Verde - Tierra
¿Cuál es la principal diferencia entre un contactor y un relevador?
El voltaje de activación de la bobina
El número de sus contactos
La capacidad de conducción de sus contactos
La velocidad de accionamiento de los contactos
Si tenemos un relevador cuya bobina se activa en 220 Volts, otro en 110 Volts y un tercero en 24 Volts, ¿Cuál de ellos soporta mayor carga?
Dependiendo si el voltaje es alterna o directa
Dependiendo del tamaño del relevador
Dependiendo del número de contactos
Dependiendo de la capacidad de sus contactos
¿Cuál es la razón principal por la qué utilizamos un voltaje de control (24 o 120) diferente al voltaje de línea (460)?
Porque los relevadores de control son de 24 o 120 Volts
Para utilizar cables más delgados
Por seguridad de los equipos y las personas
Para tener un menor consumo de potencia
¿Cuál de los siguientes circuitos es el correcto para un interruptor de escalera?
¿Cuál es la razón principal por la qué se utilizan los contactos normalmente cerrados en las protecciones de sobrecarga, puertas, paros de emergencia, sobre viaje, etc.?
Asegurar el funcionamiento permanente en caso de falla de componente.
Tener siempre encendida una lámpara de emergencia en caso de falla.
Parar la máquina en cualquier momento.
Todos estos componentes solamente tienen contactos normalmente cerrados.
¿Cuál de las tablas es la correcta para definir las características de un cable según su calibre?
¿Por qué es importante separar los cables de potencia de los cables de control y/o de comunicación en un armario eléctrico, en canaletas, en tubos conduit, etc.?
Porque los cables de potencia inducen voltajes en los cables de control y/o comunicación.
Porque los cables de potencia ocupan mucho espacio y no dejan lugar para los cables de control y/o comunicación.
Porque cuando los cables de potencia están aislados es más sencillo revisar los problemas eléctricos en caso de falla
Porque los cables de potencia se calientan mucho y pueden producir un corto circuito con los cables de control.
¿Porque la distribución eléctrica se realiza preferentemente a altos voltajes?
Porque se logra una mayor potencia y mejor distribución eléctrica
Porque es más sencillo realizar un balanceo de fases.
Porque se reducen las pérdidas de potencia y se utilizan cables más angostos.
Porque es más barato realizar la distribución eléctrica tal y como se genera.
Una casa está alimentada en 120 Volts por un cable calibre 12 de 200 metros de longitud. Si el consumo total de la casa es de 1.2 kilowatts, ¿cuál es la caída de voltaje en el cable? El valor de resistividad del cable es de 1.62 ohm en 305 metros.
16.2 Volts
10.62 Volts
1.62 Volts
120 Volts
En el circuito siguiente, ¿cuál de los contactos realiza la función de retención?
PBP
PBS
OL1
M
En el circuito siguiente, el fusible está en buen estado, ¿en qué puntos debe conectarse el multímetro para revisar el voltaje en el botón de paro?
X1 y 7
X1 y 1
2 y X2
X1 y X2
En el siguiente diagrama, ¿cuál seria una buena acción para identificar un corto circuito?
Desconectar A – C1 y verificar que no se funde el fusible, y proceder posteriormente con B –C2 y C – C3
Verificar los tres circuitos (A – C1, B – C2, C – C3) para ver en cual esta el corto circuito.
Desconectar los cables comunes y verificar a tierra cada circuito (A – C1, B – C2, C – C3).
Poner un fusible de mayor capacidad para tener más tiempo de revisión de los circuitos (A – C1, B – C2, C – C3).
Si la bobina del siguiente circuito está energizada, ¿Qué voltaje mediremos en los puntos J y K?.
120 Volts
220 Volts
0 Volts
30 Volts
En el circuito siguiente ¿qué hace que el relevador MX2 se desactive?
Los contactos de sobrecarga están abiertos
El tanque esta vacío.
El botón de arranque esta desconectado.
Un sobre viaje que desactive la bobina A.
Según el circuito de control del molino de maíz, ¿cuando se energizará la lámpara L3?
Cuando se energicen K1 y K2 al mismo tiempo.
Nunca
2 segundos después de energizado T1.
Cuando se alcance el nivel N1 y el limite LS2.
Según el circuito de control del molino de maíz, ¿cuando se energizará K1?
Cuando se energiza M1 y no existe sobrecarga en OL1
2 segundos después de alcanzado el nivel N1 y que este accionado M1.
Cuando no esté energizado M2 y se alcance el nivel N1.
Cuando esté energizado M2 y se alcance el nivel N1
Según el circuito de control del molino de maíz, ¿cuando se energizará K2?
1 segundo después de alcanzado el límite LS2 y que esté accionado M2.
1 segundo después de accionado el pulsador PBS1.
1 segundo después de que se encienda la lámpara L3.
1 segundo después de energizado M2 y que no esté alcanzado LS2.

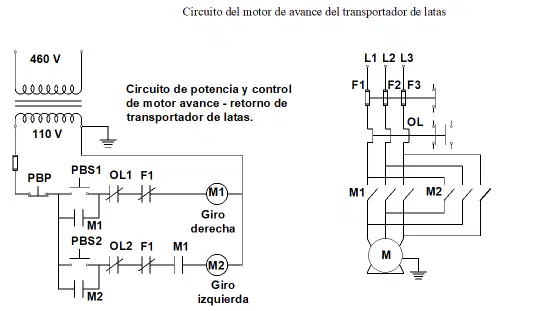

En el circuito del motor de avance del transportador de latas, ¿qué sucede cuando presionamos el botón PBS1?
El motor M gira a la izquierda.
El motor M no gira
Se activaran las seguridades OL1.
El motor M gira a la derecha.
El motor está girando a la derecha en el circuito del motor de avance del transportador de latas ¿qué sucede cuando presionamos el botón PBS2?
El motor girará a la izquierda.
El motor continuará girando a la derecha.
El motor comenzará a oscilar.
Se generará un corto circuito.
Si en el circuito del motor de avance del transportador de latas forzamos mecánicamente M1 o M2 y la protección OL está accionada, ¿qué sucederá?
El motor trabajará pero se dañará.
El motor trabajará sin ningún problema.
El motor no trabajará.
El motor trabajará a menor velocidad.
Un transformador tiene 400 vueltas en el primario y 200 vueltas en el secundario. Si tenemos 240 Volts en el secundario, que voltaje se está aplicando en el primario?
480 Volts
120 Volts
240 Volts
200 Volts
Si en el circuito de la figura, colocamos la puntas de un multímetro en los puntos k y l y leemos 120 Volts ¿qué significa esta lectura?
Tenemos un contacto auxiliar abierto.
Tenemos un fusible de control averiado.
Todo esta correctamente.
Tenemos un problema con la bobina
En el circuito de la figura 2, ¿cuál sería el voltaje que veríamos en el multímetro si están accionados los interruptores SW1 y SW3?
60 Volts
100 Volts
120 Volts
0 Volts
En el mismo circuito de la figura 2, ¿cuál sería la corriente que veríamos en el multímetro si están accionados los interruptores SW1, SW2 y SW3?
1.2 Amperes
1.6 Amperes
2 Amperes
0.51 Amperes
En el mismo circuito de la figura 2, ¿Cuál sería el consumo en Kilowatt – hora, si las lámparas duran encendidas 2 días exactos?
4.8 Kilowatt – hora
3.6 Kilowatt – hora
11.28 Kilowatt – hora
2.88 Kilowatt – hora
¿Cuál de los siguientes circuitos es el correcto para un arranque sucesivo de 3 motores?
