Free Printable Le réseau Sinusoïdal

1.

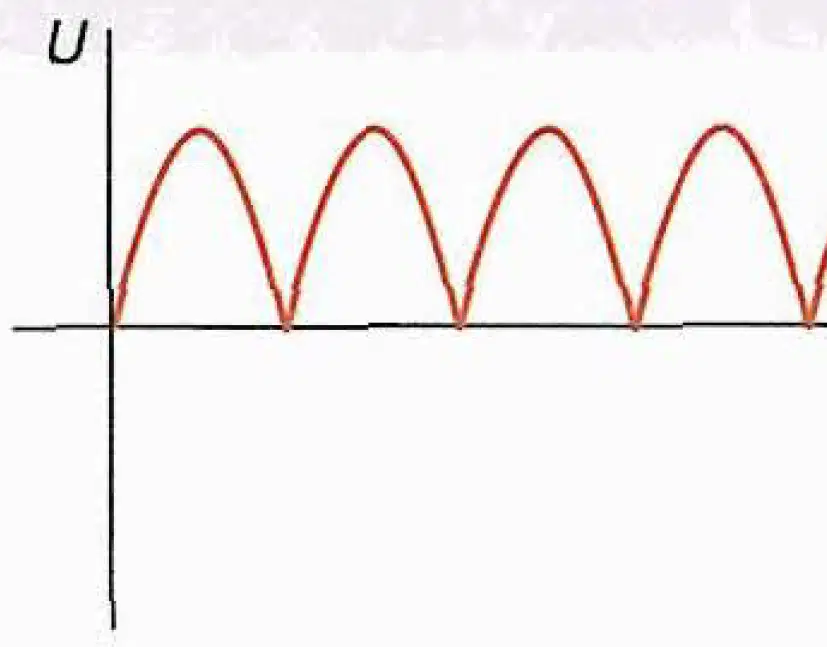

Le signal suivant est ? (Cochez la ou les cases correspondante)

a)

BIDIRECTIONNEL

b)

PÉRIODIQUE

c)

ALTERNATIF

d)

SINUSOÏDAL

2.

L'unité de la FRÉQUENCE est ?

a)

Volt

b)

l'ampére

c)

l'ohm

d)

le Hertz

3.

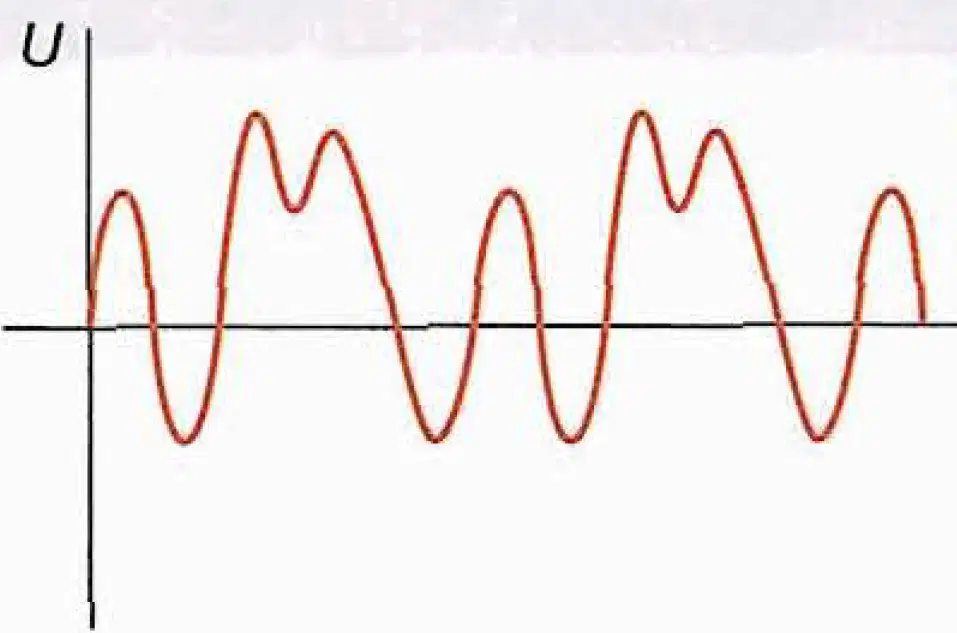

Le signal suivant est ? (Cochez la ou les cases correspondante)

a)

BIDIRECTIONNEL

b)

PÉRIODIQUE

c)

ALTERNATIF

d)

SINUSOÏDAL

4.

La FRÉQUENCE se calcule avec la formule ?

a)

f = 1 / T

b)

f = T / 1

c)

f = Umax / T

d)

Je ne sais pas !

5.

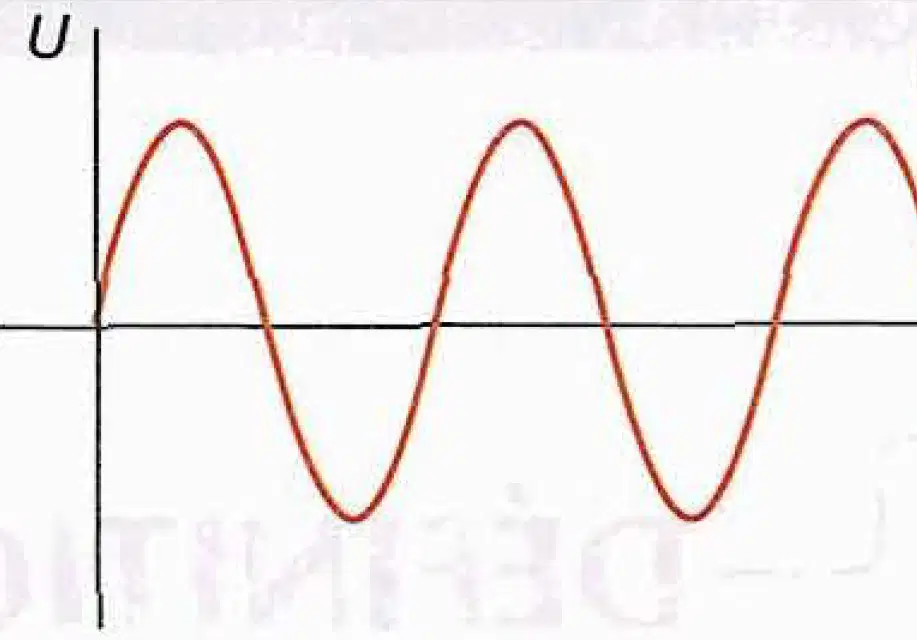

Le signal suivant est ? (Cochez la ou les cases correspondante)

a)

BIDIRECTIONNEL

b)

PÉRIODIQUE

c)

ALTERNATIF

d)

SINUSOÏDAL

6.

Dans la formule pour calculer la fréquence, T doit-être en ?

a)

Milliseconde

b)

Seconde

c)

Heure

d)

Je ne sais pas !

7.

La fréquence peut se mesurer avec ?

a)

Voltmètre

b)

Ohmmètre

c)

Fréquencemètre

d)

Oscilloscope

8.

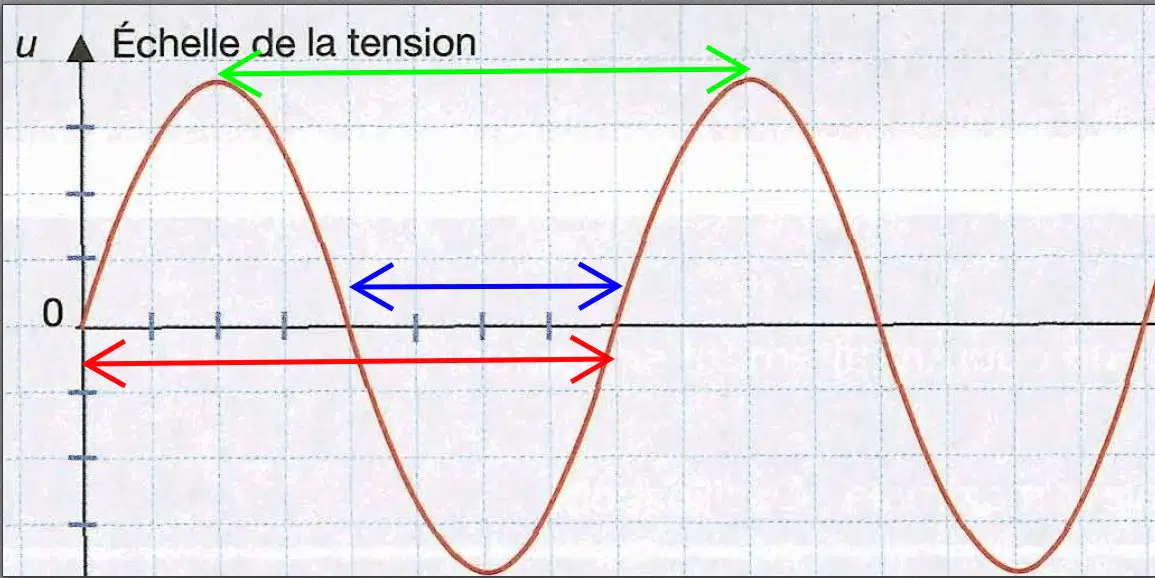

La valeur Maximum de la courbe en photo est représentée par le trait de quelle(s) couleur(s) ?

a)

BRUN

b)

BLEU

c)

ROUGE

d)

JAUNE

9.

Sur la courbe en photo, La Période est représentée par la flèche de quelle(s) couleur(s) ?

a)

BLEU

b)

VERT

c)

ROUGE

d)

BRUN

10.

Une courbe sinusoïdale peut-être représentée par ?

a)

Un vecteur

b)

Un ligne

c)

Un cercle

d)

Je ne sais pas !

11.

Un vecteur est défini par ?

a)

Un point d'origine

b)

Une direction

c)

Une longueur

d)

Sa couleur

12.

On calcule la valeur maximum (Umax) avec la formule :

a)

$U\ x\ \ \sqrt[]{2}$

b)

$U\ \div\ \sqrt[]{2}$

c)

$U\ \ x\ \ \sqrt[]{3}$

d)

$U\ x\ 2$

13.

Calculer la valeur de U max sur la courbe avec 1 div (carreau) = 100 V

a)

400 V

b)

230 V

c)

300 V

d)

800 V

14.

Calculer la fréquence de la courbe avec 1 div (carreau) = 5 mS

a)

50 Hz

b)

62,5 Hz

c)

25 Hz

d)

0,025 Hz

15.

Un angle peut-être donné en ?

a)

Tr/mn

b)

Radian

c)

Degré

d)

Hertz

16.

Un angle de 2π est égale à ?

a)

180 °

b)

90 °

c)

360 °

d)

Je ne sais pas !

17.

Un angle de 90° est égale à ?

a)

π / 3

b)

π / 4

c)

π / 2

d)

3 π / 2

18.

La formule de la pulsation $\omega$ est ?

a)

U = R x I

b)

ω = 2 π t

c)

ω = U / $\sqrt[]{2}$

d)

ω = 2 π

19.

La formule générale d'une sinusoïde est ?

a)

$U\ =\ U\ x\ \ \sqrt[]{2}\ \sin\ \left(\omega t\ +\theta\right)$

b)

$U\ =\ U\ \sqrt[]{2}\ \sin\ \left(\theta\right)$

c)

$U\ =\ \sqrt[]{2}\ \sin\ \left(\omega t\right)$

d)

Je ne sais pas !

20.

La formule générale d'une sinusoïde est $U\ =\ U\ x\ \ \sqrt[]{2}\ \sin\ \left(\omega t\ +\theta\right)$ , à quoi correspond θ ?

a)

La valeur Max

b)

La période

c)

Phase à l'origine

d)

Je ne sais pas !

Le réseau Sinusoïdal

Total questions: 20

Worksheet time: 5mins
