WorksheetsSoal AKITO Metrologi 4
Total questions: 60
Worksheet time: 30mins
Gambar di samping adalah mikrometer type
A. Inside Mikrometer
B. Mikrometer Disk
C. Outside Mikrometer
D. Mikrometer Blade
Mikrometer yang digunakan untuk mengukur groove adalah
A. Inside Mikrometer
B. Mikrometer Disk
C. Outside Mikrometer
D. Mikrometer Blade
Skala disamping menunjukkan angka
A. 22,119
B. 32,119
C. 32,519
D. 32.019
Skala mikrometer disamping menunjukkan angka
A. 23,157
B. 23,151
C. 23.160
D. 15,203
Serangkaian kegiatan yang bertujuan untuk menentukan nilai dari sebuah besaran adalah pengertian dari apa?
A. Penafsiran
B. Memperkirakan
C. Pengukuran
D. Penyeimbang
Membandingkan nilai yang didapat oleh alat ukur dengan standar yang lebih teliti dan telusur adalah pengertian dari apa?
A. Standar acuan
B. Kalibrasi
C. Verifikasi
D. Capiler
Selang waktu kalibrasi adalah antara lain, kecuali?
A. Waktu Kaleder
B. Waktu Pemakaian
C. Kombinasi antara a & b
D. Semua salah
Membandingkan alat ukut yang digunakan dengan alat ukur yang telah dikalibrasi adalah pengertian dari apa?
A. Standar acuan
B. Kalibrasi
C. Verifikasi
D. Capiler
Manfaat kalibasi antara lain, kecuali?
A. Menjamin konsitensi pengukuran
B. Meningkatkan mutu/kualitas produk
C. Memastikan pengukuran (produk) sesuai dengan yang dibuat dimanapun
D. Memastikan harga (produk) tetap terjangkau
Periode/selang kalibrasi yaitu?
A. Tergantung kepada karakteristik dan tujuan pemakaiannya
B. Tergantung kepada tujuan dan lama pemakaiannya
C. Tergantung kepada jenis dan lama pemakaiannya
D. Tergantung kepada tujuan dan fungsi alatnya

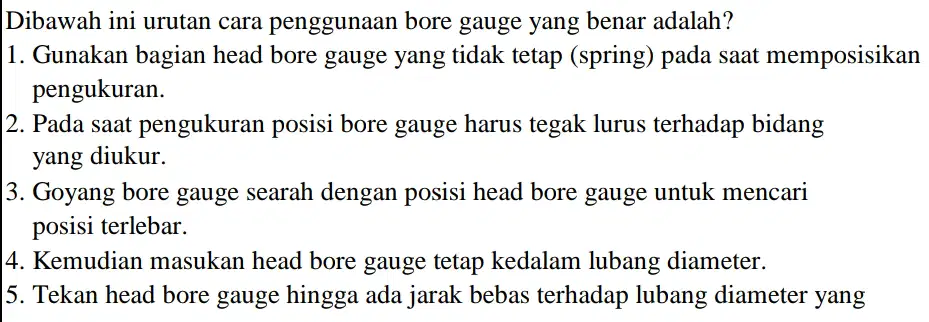

Dibawah ini urutan cara penggunaan bore gauge yang benar adalah?
A. 1-2-3-4-5
B. 3-4-2-5-1
C. 4-5-3-2-1
D. 1-5-4-2-3
Manakah yang merupakan limit gauge dalam Japan Industrial Standard (JIS)
A. Cylinder Gauge
B. Bar Gauge
C. Depth Gauge
D. Height Gauge
Manakah kombinasi jenis toleransi geometri dan simbolnya yang salah seperti didefinisikan pada Japan Industrial Standard (JIS)
A
B
C
D
Manakah metode untuk penulisan toleransi posisi adalah 0.1 mm
A
B
C
D
◇ Menurut JIS, ( ) adalah besaran dengan penyimpangan kecil.
A. Keakurasian
B. Kerapatan
C. Tingkat Ketelitian
D. Ketepatan
Menurut Quality Management System Japan Industrial Standard (JIS), untuk mmemverifikasi memenuhi item persyaratan produk, perusahaan menetapkan pemeliharaan bukti kesesuaian pada standar judgement.
Benar
Salah
Tindakan korektif adalah, menghilangkan penyebab ketidaksesuaian.
Benar
Salah
Inspeksi sampling, secara umum merupakan metode yang lebih menguntungkan dari sisi waktu dan sisi ekonomi daripada inspeksi keseluruhan
Benar
Salah
Dial Gauge adalah salah satu jenis alat ukur perbandingan.
Benar
Salah
Height gauge tidak boleh digunakan pada pekerjaan marking
Benar
Salah
Alat ukur Vernier Caliper termasuk :
A. Kategori Dimensi dan Gaya
C. Kategori Gaya
B. Kategori Mekanik
D. Kategori Dimensi
Apakah arti dari simbol disamping ini?
A. Kesejajaran maksimal 0.005
B. Ketegaklurusan minimal 0.005
C. Kesejajaran A maksimal 0.005
D. Kerataan maksimal 0.005 Terhadap A
Diameter lubang dengan toleransi ± 0.015 paling tepat menggunakan alat ukur
(A) Height Gauge
(B) Vernier Caliper
(C) Bore Gauge
(D) Dial Gauge
Apakah arti dari simbol diatas
A. kesejajaran maksimal 0.06
B. Ketegaklurusan maximal 0.06 terhadap A
C. Kesejajaran A maksimal 0.06
D. Kerataan maksimal 0.06 Terhadap A
Apakah arti dari simbol diatas
A). Kebulatan maksimal 0.002
B). Kebulatan minimal 0.002
C). Kebulatan adalah 0.002
Berapakah Standard kekasaran yang sesuai dari gambar disamping?
A
B
C
D
Apakah yang diketahui tentang perawatan berkala alat ukur Vernier Caliper
A. Kebersihan vernier caliper
B. Fungsi dari kelengkapan Vernier Caliper
C. Cara penggunaan Vernier Caliper
D. Jawaban a, b dan c adalah Benar
Apa yang di ketahui tentang Micrometer
A. Alat ukur yang digunakan untuk mengukur bagian luar dan dalam suatu material dengan kepresisian yang tinggi ( 0.000 )
B. Alat bantu untuk melihat besaran benda
C. Alat ukur untuk mengukur ketinggian suatu material
D. Jawaban b dan c adalah Benar
Apakah kegunaan alat ukur Bevel Protactor tersebut
A. Untuk mengukur besaran jarak material
B. Untuk mengetahui sudut yang di ijinkan dalam suatu material
C. Untuk melihat luas penampang suatu material
D. Untuk mengetahui flatness suatu material
Apakah alat ukur Depth Gauge itu
A. Alat ukur untuk mengetahui ketebalan / dalamnya material
B. Alat ukur untuk mengukur panjang material
C. Alat ukur untuk mengetahui besar kecilnya molekul material
D. Alat ukur untuk mengetahui kebulatan material
Apakah fungsi dari thumb clamp pada suatu Vernier caliper
A. Untuk mendorong rahang dalam
B. Untuk menarik rahang dalam
C. Sebagai stopper saat proses pengukuran berlangsung
D. Jawaban a, b dan c benar semua
Dibawah ini adalah kelompok dari Alat Bantu, kecuali:
A. Surface Plate
B. Stand ( Holder )
C. Dial Indicator Tester
D. Meja Rata
Memahami pentingnya maintenance atau periodical check terhadap alat ukur digunakan sebagai :
A. Menjaga alat ukur tetap sesuai standard nya
B. Menjaga qualitas barang yang akan dikirimkan ke customer
C. Memastikan qualitas product tidak terjadi penyimpangan
D. Jawaban a, b dan c benar
Apakah kegunaan alat ukur Bore Gauge tersebut
A. Untuk mengetahui nilai tebal suatu material
B. Untuk mengetahui besaran diameter suatu lubang
C. Untuk mengetahui kedalaman suatu material
D. Untuk mengetahui Lebar material
Tool yang dikeluarkan dari tool rrom dalam kondisi baik, Anda tidak perlu mengecek nya sebelum digunakan ?
A. Pernyataan tersebut benar
B. Pernyataan tersebut salah
C. Pernyataan tersebut khusus untuk Alat ukur Dimensi
D. Pernyataan tersebut untuk Alat ukur yang belum dikalibrasi
Berapakah nilai yang ditunjukkan dari skala Vernier calliper disamping ini?
A. 0.2 mm
B. 0.4 mm
C. 0.6 mm
D. 0.8 mm
Bagian yang disebut ratchet stop adalah
A. 1
B. 2
C. 3
D. 4
Fungsi dari Ratchet Stop adalah
A. Untuk menyamakan tekanan dalam pengukuran
B. Untuk setting alat jika terjadi kesalahan
C. Sebagai pelengkap
D. Untuk skala Utama
Dibawah ini adalah alat ukur dlam kategori dimensi, kecuali
A. Vernier caliper
B. Micrometer
C. Heigh gage
D. Rockwell

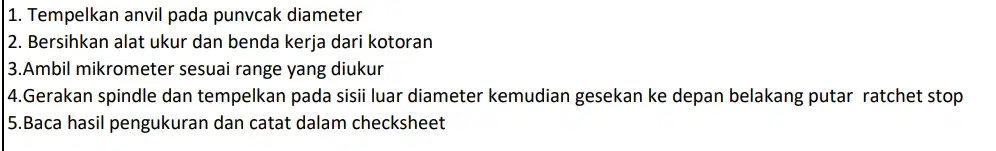

Berikut langkah dalam melakukan pengukuran dengan mikrometer
A. 1-2-3-4-5
B. 3-2-1-4-5
C. 4-2-3-1-5
D. 5-4-2-3-1
Apakah yang diketahui tentang Vernier Caliper
A. Alat untuk mengukur dimensi luar
B. Alat untuk mengukur dimensi dalam
C. Alat untuk mengukur kedalaman /ketebalan material
D. Jawaban a, b dan c adalah benar
Fungsi Outside mikrometer yang paling benar adalah
A. Untuk mengukur sisi luar
B. Untuk mengukur pitch
C. Untuk mengukur diameter
D. Untuk mengukur diameter luar
Alat yang digunakan untuk kalibrasi Vernier Caliper adalah
A. Calibration Terster
B. heighmaster
C. Caliper Checker
D. Dial gage Tester
Cairan yang digunakan untuk membersihkan kotoran pada alat ukur yaitu
A. Alkohol
B. Oil
C. Air Sabun
D. Minyak
Bagian bore gage yang bersentuhan dengan benda kerja ada saat pengukuran adalah adalah
A. Contact point dan anvil
B. Dial Indicator
C. Anvil
D. Grip dan anvil
Pada pengukuran silinder dengan outside micrometer yang benar adalah
A. Menekan spindle kepada benda kerja dengan kencang
B. Menekan permukaan benda kerja dengan melakukan lock
C. Membaca hasil pengukuran dengan posisi miring
D. Menentukan titik puncak silinder dan menggesekan dipermukaan
E. Mengukur tanpa menggunakan ratchet stop
Diketahui untuk tebal material adalah 65.54 mm, Jarak A = 17.26 mm dan B= 2.65 cm. Berapakah jarak dari meja ukur ke center diameter tersebut
A. 37.69 mm
B. 37.39 mm
C. 37, 29 mm
D. 36.69 mm
E. 36.39 mm
Urutan simbol gambar diatas yang benar adalah
A. Flatness, Paralellisme, Circularity
B. Straigtness, Paralellisme, Cylindricity
C. Paralelisme, Cylindricity, Perpendicularity
D. Perpendicularity, Circularity, Flatness
E. Paralelisme, Concentricity, Perpendicularity
Berapakah nilai tgβ pada segitiga berikut ini :
A. 8.6/7
B. 7/5
C. 8.6/5
D. 5/7
E. 7/8.6
Teknik pengukuran dengan menggunakan vernier caliper yang ditunjukan di atas yang benar
A. C , B , A , F
B. D , B , E , G
C. B , D , F , C
D. B , F , D , E
E. B , E , F , G
Dalam sebuah pengukuran diameter suatu benda , hasilnya terlihat pada gambar.Hasil dari pengukuran adalah
A. 0.106 cm
B. 0.206 cm
C. 0.306 cm
D. 0.305 cm
E. 0.503 cm
Urutan simbol gambar diatas yang benar adalah
A. Flatness, Paralellisme, Circularity
B. Straigtness, Paralellisme, Cylindricity
C. Paralelisme, Cylindricity, Perpendicularity
D. Perpendicularity, Circularity, Flatness
E. Paralelisme, Concentricity, Perpendicularity
Jenis alat ukur yang digunakan untuk mengukur pitch roda gigi adalah
A. Depth Micrometer
B. Outside Micrometer
C. Inside Micrometer
D. Disc micrometer
E. Tubular Micrometer
Fungsi dari alat ukur tubular micrometer adalah untuk
A. Mengukur dialmeter luar
B. Mengukur diameter dalam
C. Mengukur pitch
D. Mengukur kerataan
E. Mengukur Concentricity
Hajimete pada slogn 3H artinya adalah
A. Perubahan
B. Pertama kali
C. Horenso
D. Lama tidak digunakan
E. Terakhir ka
Jenis alat ukur yang digunakan untuk mengukur pitch roda gigi adalah
A. Depth Micrometer
B. Outside Micrometer
C. Inside Micrometer
D. Disc Micrometer
E. Tubular Micrometer
Pada pengukuran silinder dengan outside micrometer yang benar adalah
A. Menekan spindle kepada benda kerja dengan kencang
B. Menekan permukaan benda kerja dengan melakukan lock
C. Membaca hasil pengukuran dengan posisi miring
D. Menentukan titik puncak silinder dan menggesekan dipermukaan
E. Mengukur tanpa menggunakan ratchet stop
Memenuhi Janji dengan Tekad yang kuat dan penuh rasa Tanggung Jawab dalam 3C disebut
A. Consistent
B. Comitment
C. Care
Alat yang digunakan untuk menguji keretakan suatu benda adalah UTD. Apa kepanjangan UTD
A. Ultrasonic Test Detector
B. Ultrasonic Type Detector
C. Ultrasonic Tes Defect
D. Ultraviolet Test Detector
Diketahui untuk tebal material adalah 65.54 mm, Jarak A = 17.26 mm dan B= 2.65 cm. Berapakah jarak dari meja ukur ke center diameter tersebut
A. 37.69 mm
B. 37.39 mm
C. 37, 29 mm
D. 36.69 mm
E. 36.39 mm
