WorksheetsCh3.tdd2
Total questions: 30
Worksheet time: 45mins
Phương trình nào dưới đây mô tả từ thông pha a stator:
Xét mô hình động cơ không đồng bộ ba pha, phương trình điện áp pha tổng quát là:
Không có đáp án đúng
Xét mô hình động cơ không đồng bộ ba pha, phương trình từ thông móc vòng tổng quát là:
Không có đáp án đúng
Xét mô hình động cơ không đồng bộ ba pha, toán tử quay a bằng:
Không có đáp án đúng
Trong mô hình động cơ không đồng bộ ba pha, phương trình biểu diễn vector điện áp pha stator đúng là:
Không có đáp án đúng
Trong mô hình động cơ không đồng bộ ba pha, vector điện áp không gian us được định nghĩa như sau:
Không có đáp án đúng
Trong mô hình động cơ không đồng bộ ba pha, phương trình biểu diễn vector dòng điện stator đúng là
Không có đáp án đúng
Chọn phát biểu đúng về vector điện áp không gian
Quay trong mặt phẳng với tốc độ bằng tốc độ của từ trường quay.
Có độ lớn thay đổi theo thời gian
Có vị trí cố định trong không gian
Có phương luôn vuông góc với với vector điện áp pha a.
Phương pháp DTC điều chỉnh tốc độ động cơ không đồng bộ là:
Phương pháp điều chỉnh trực tiếp momen động cơ không đồng bộ.
Phương pháp điều chỉnh trực tiếp dòng điện động cơ không đồng bộ.
Phương pháp điều chỉnh trực tiếp điện áp động cơ không đồng bộ.
Không có đáp án đúng
Phương pháp FOC điều chỉnh tốc độ động cơ không đồng bộ là phương pháp
Điều khiển vector tựa từ thông rotor
Điều khiển vector tựa điện áp rotor
Điều khiển vector tựa dòng điện rotor
Không có đáp án đúng
Mô tả toán học động cơ không đồng bộ 3 pha, hãy chọn phương trình mô men đúng:
Không có đáp án đúng

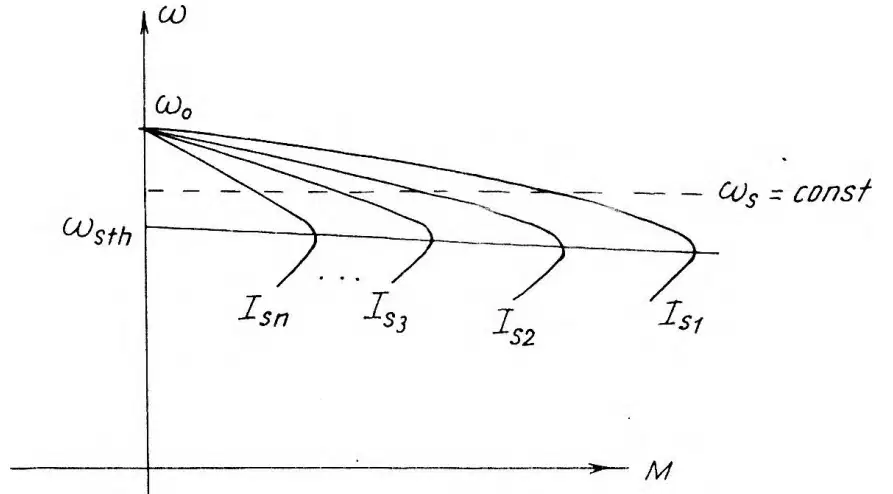

Trong phương pháp điều chỉnh vô hướng hệ truyền động biến tần - động cơ không đồng bộ 3 pha, hình bên là đặc tính khi điều chỉnh:
Điều chỉnh tần số giữ khả năng quá tải về mô men không đổi
Điều chỉnh tần số giữ dòng điện không đổi
Điều chỉnh tần số giữ điện áp không đổi
Không có đáp án đúng

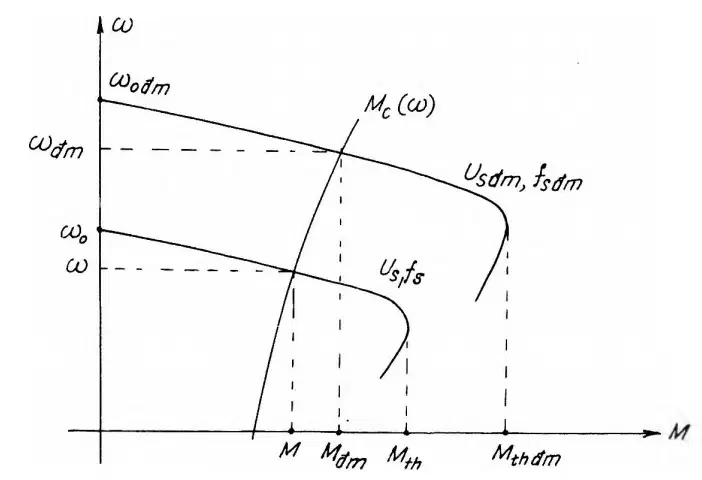

Trong phương pháp điều chỉnh vô hướng hệ truyền động biến tần - động cơ không đồng bộ 3 pha, hình bên là đặc tính khi điều chỉnh:
Điều chỉnh tần số giữ khả năng quá tải về mô men không đổi
Đặc tính điều chỉnh tần số theo luật giữ tần số trượt f2 không đổi.
Điều chỉnh tần số giữ điện áp không đổi
Không có đáp án đúng

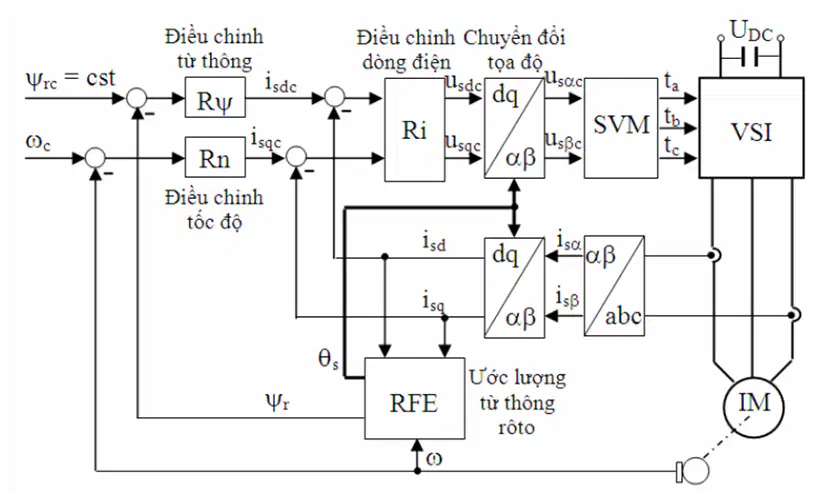

Trong phương pháp điều chỉnh vector động cơ không đồng bộ 3 pha, sơ đồ khối cấu trúc trên là
Cấu trúc điều khiển trực tiếp mô men
Cấu trúc điều khiển vector tựa từ thông rotor
Cấu trúc điều khiển vô hướng
Không có đáp án đúng

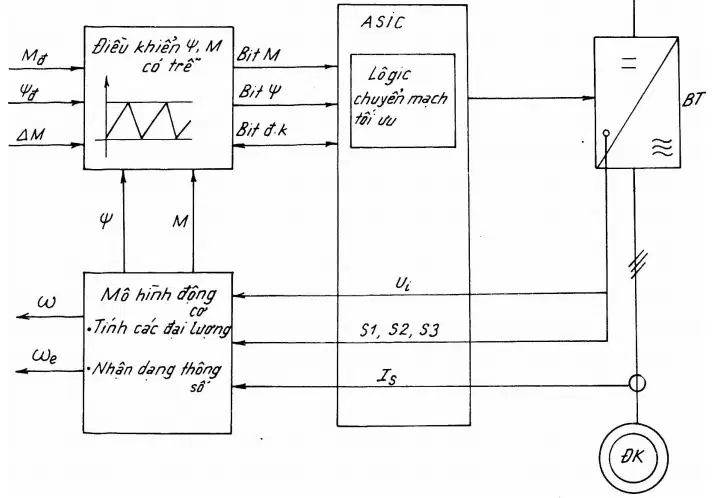

Trong phương pháp điều chỉnh vector động cơ không đồng bộ 3 pha, sơ đồ khối cấu trúc trên là
Cấu trúc điều khiển trực tiếp mô men
Cấu trúc điều khiển vector tựa từ thông rotor
Cấu trúc điều khiển vô hướng
Không có đáp án đúng
Cho sơ đồ mạch lực và đồ thị điện áp của hệ TĐ BT nguồn áp -ĐKB như hình, vector chuyển mạch U6 tương ứng với trạng thái dẫn của các van nào?
162
165
132
Không có đáp án đúng
Cho sơ đồ mạch lực và đồ thị điện áp của hệ TĐ BT nguồn áp -ĐKB như hình, van 123 dẫn tương ứng với trạng thái của vector chuyển mạch nào?
U1
U2
U3
Không có đáp án đúng
Cho sơ đồ mạch lực và đồ thị điện áp của hệ TĐ BT nguồn áp -ĐKB như hình, van 123 dẫn tương ứng với trạng thái của vector chuyển mạch nào?
U1
U2
U3
Không có đáp án đúng
Cho sơ đồ mạch lực và đồ thị điện áp của hệ TĐ BT nguồn áp -ĐKB như hình, khi tổ hợp van 345 dẫn thì giá trị điện áp tức thời các pha bằng:
ua=-2E/3; ub=E/3; uc=E/3
ua=2E/3; ub=-E/3;
uc=-E/3
ua=-2E/3; ub=-E/3; uc=-E/3
Không có đáp án đúng
Vector điện áp stator trên được biểu diễn trong hệ trục nào?
(α, β)
(x, y)
Hệ tọa độ cực
Không có đáp án đúng
Đồ thị vector của mô hình động cơ không đồng bộ trong hệ trục tọa độ (x,y) như hình. Đồ thị này được tạo ra bằng cách:
Cho trục (α,β) quay với tốc độ bằng tốc độ đồng bộ
Cho trục (α,β) quay với tốc độ bằng tốc độ rotor
Cho trục (x,y) quay với tốc độ bằng tốc độ đồng bộ
Không có đáp án đúng
Đồ thị vector của phương pháp FOC như hình. Thành phần dòng sinh từ thông là:
isx
isy
irx
iry
Đồ thị vector của phương pháp FOC như hình. Thành phần dòng sinh mô men là:
isx
isy
irx
iry
Trong phương pháp điều khiển vector tựa từ thông rotor, vector từ thông rotor được chọn trùng với trục
Ox
Oy
Oα
Oβ

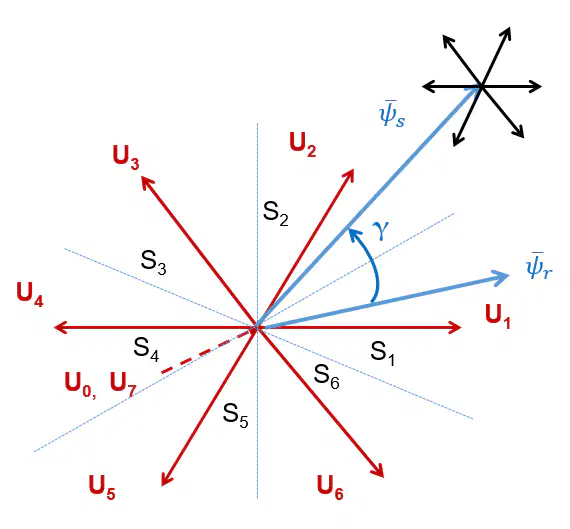

Trong phương pháp điều khiển DTC, cho đồ thị vị trí của vector stator như hình dưới. Để tăng mô men thì cần chọn vector điện áp nào dưới đây:
U3
U6
U2
U5
Trong phương pháp điều khiển DTC, cho đồ thị vị trí của vector stator như hình dưới. Để giảm mô men thì cần chọn vector điện áp nào dưới đây:
U3
U6
U2
U5
Trong phương pháp điều khiển DTC, cho đồ thị vị trí của vector stator như hình dưới. Để tăng từ thông giảm mô men thì cần chọn vector điện áp nào dưới đây:
U3
U6
U2
U5
Trong phương pháp điều khiển DTC, cho đồ thị vị trí của vector stator như hình dưới. Để giảm từ thông giảm mô men thì cần chọn vector điện áp nào dưới đây:
U3
U6
U2
U5
Trong hệ trục tọa độ trực giao đứng yên (α,β), biểu thức tính mô men đúng là:
Chọn phát biểu sai về cấu trúc điều khiển vector tựa từ thông rotor động cơ không đồng bộ ba pha (FOC)
Mô hình sử dụng nhiều phép quay tọa độ.
Phù hợp với vùng điều chỉnh tốc độ dưới tốc độ cơ bản.
Họ đặc tính cơ giống họ đặc tính cơ của động cơ điện một chiều kích từ độc lập
Mô hình điều khiển có ưu điểm lớn là không phụ thuộc vào sự biến thiên thông số của động cơ, chẳng hạn như sự thay đổi của điện trở rotor.
